Bently Nevada

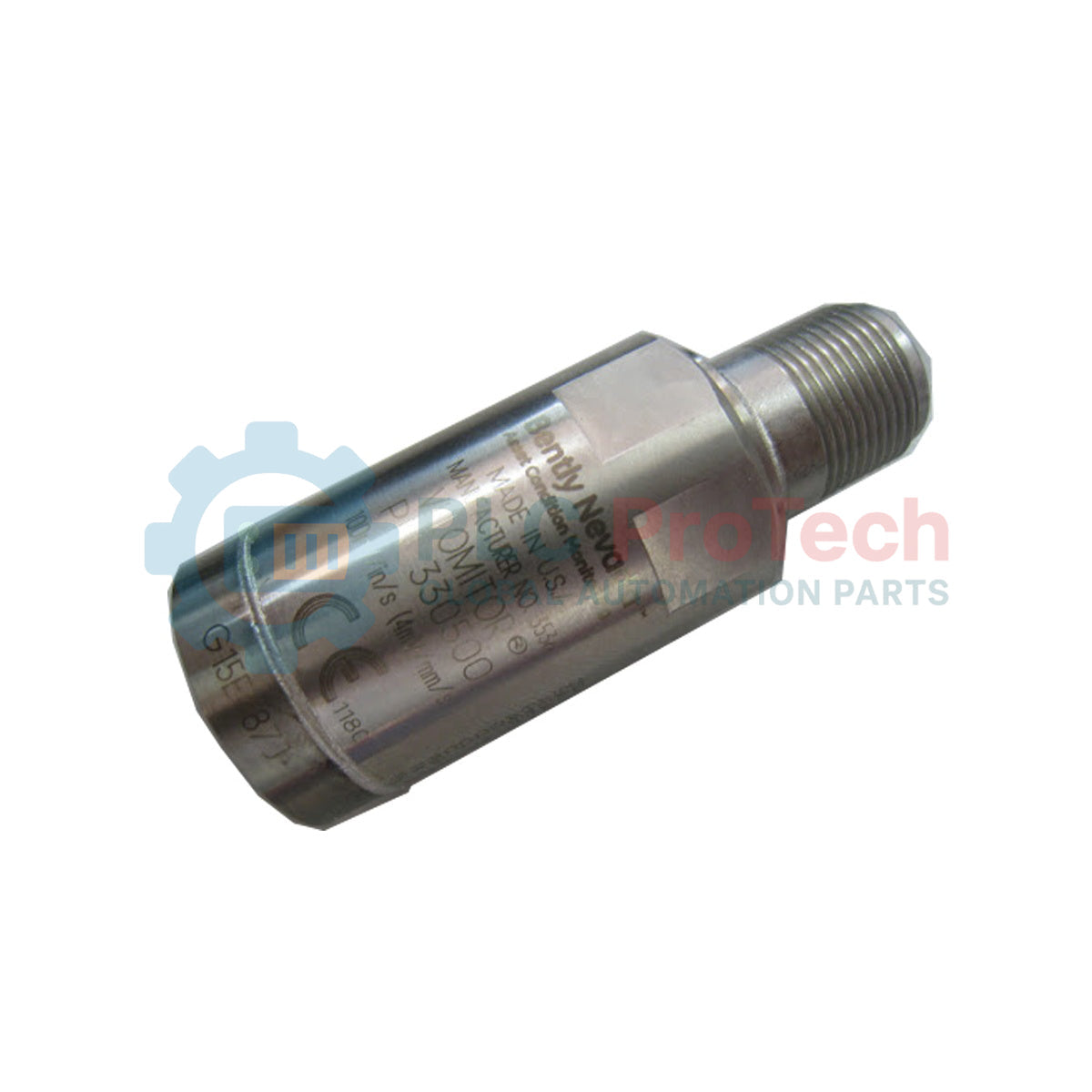

مستشعر سرعة اهتزازية كهرضغطي بنتلي نيفادا 330500-03-CN

SKU 330500-03-CN

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 330500-03-CN

  • Country of origin:الولايات المتحدة

  • نوع المنتج: مستشعرات الاهتزاز

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 320ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

يقيس Bently Nevada 330500-03-CN سرعة اهتزاز الهيكل مباشرةً على الآلات الدوارة، ويجمع بين مقياس تسارع كهرضغطي متين ودائرة تكامل داخلية لإخراج إشارة سرعة حقيقية. يلغي هذا التصميم الحاجة إلى تكامل الإشارة خارجيًا في نظام المراقبة، ويوفر خرج سرعة متينًا وأقل عرضة للضوضاء مباشرةً من هيكل المستشعر. الجهاز مُغلّف بعلبة محكمة الإغلاق من الفولاذ المقاوم للصدأ، ومصمم خصيصًا لتحمّل البيئات الصناعية القاسية عالية الرطوبة. ويتضمن التصميم القياسي سن تثبيت 1/4-28 UNF وشهادات اعتماد خاصة بكل بلد، لضمان الامتثال لمعايير السلامة المحلية في المنشأة.

الميزات

  • عنصر استشعار كهرضغطى: يشتمل على مُكامل داخلي صلب لإخراج شكل موجة سرعة واضح بدلًا من التسارع الخام.
  • إحكام الإغلاق المحكم: يمنع الهيكل الكامل المصنوع من الفولاذ المقاوم للصدأ 316L تسرب الرطوبة والزيوت والملوثات الكيميائية.
  • موصل Mil-C-5015 ثنائي الدبابيس: تقلل واجهة التوصيل الصناعية القياسية ذات الخروج العلوي من مساحة التركيب.
  • التدريع الكهروستاتيكي: يعزل درع فاراداي الداخلي دوائر الاستشعار عن التداخل الكهروستاتيكي والمجالات الكهرومغناطيسية.

التطبيقات

  • قياسات اهتزاز الهيكل عند محامل التوربينات البخارية والغازية.
  • مراقبة سرعة الهيكل في الوقت الفعلي على معدات الأنظمة المساعدة، بما في ذلك المضخات ومراوح السحب وضواغط الهواء.
  • مراقبة تشخيصية لهيكل علبة التروس الصناعية.
  • محامل بكرات التجفيف في آلات الورق ومناطق المعالجة الصناعية الرطبة القاسية في طرف الإنتاج.

جدول المواصفات الفنية

المعامل قيمة المواصفة
الشركة المصنّعة Bently Nevada
رقم الطراز 330500-03-CN
نوع المستشعر سرعة كهرضغطية (Velomitor)
خيار سنّ التثبيت 1/4 - 28 UNF (الخيار 03)
اعتماد الجهة CN (شهادات المناطق الخطرة الخاصة بكل بلد)
واجهة التوصيل مقبس 2-pin MIL-C-5015
مادة الهيكل فولاذ مقاوم للصدأ
جهد الانحياز التشغيلي اسميًا -12 VDC (بالنسبة إلى المشترك)
الوزن الصافي 0.142 kg (0.31 lbs)
وزن الشحن (محسوب) 1.50 kg (3.30 lbs)
بلد المنشأ الولايات المتحدة (U.S.A.)

التوصيلات والواجهات

دبوس الموصل الوظيفة / تخصيص الدائرة
الدبوس A الإشارة / الطاقة (إشارة سرعة الانحياز والتيار المتردد الديناميكي)
الدبوس B إرجاع الإشارة / المشترك
الدرع / الغلاف أرضية الهيكل (معزولة كهربائيًا عن أطراف الإشارة الداخلية)

رؤى هندسية تجريبية

النماذج البديلة والتوافق &

يتوافق 330500-03-CN مباشرةً مع المحولات الأقدم من Bently Nevada التي تتطلب تثبيتًا قياسيًا للهيكل بمقاس 1/4-28 UNF. تحقّق دائمًا من إعدادات قناة جهاز المراقبة؛ عند استبدال مستشعرات السرعة الكهروميكانيكية الأقدم (مثل سلسلة 9200) بمستشعر السرعة الكهروضغطي 330500، يجب تغيير وصلة العبور في بطاقة جهاز المراقبة أو إعدادات البرنامج من "Seismic" (ذاتي التوليد) إلى "Velomitor" (مزود بالطاقة -24 VDC بتيار ثابت) لتجنب خطأ تجاوز حد سلامة المحوّل.

مزالق التطبيق وملاحظات هندسية

نظرًا إلى أن Velomitor يستخدم تصميمًا كهروضغطيًا داخليًا، فقد تؤدي التغيرات السريعة في درجة الحرارة المحيطة إلى صدمة حرارية عابرة. يحاكي هذا التمدد أو الانكماش الحراري للبلورة اهتزازًا منخفض التردد، ما يؤدي إلى إطلاق إنذارات زائفة من نوع "High Velocity". تجنّب تثبيت المستشعر مباشرةً مقابل حواف أنابيب البخار غير المعزولة، أو تسربات البخار، أو فتحات التهوية والتبريد. إذا تعذّر تجنّب التغيرات الحرارية العابرة، فركّب غطاءً عازلًا للحرارة فوق جسم المستشعر.

نصائح التشغيل الأولي والتوصيلات

استخدم دائمًا كابلًا محميًا مجدولًا بموصلين (مثل Bently Nevada 9571) لتمديد الإشارة. للتخلص من حلقات التأريض، وصّل درع الكابل فقط عند شريط أطراف التوصيل في نظام المراقبة / الخزانة. اقطع الدرع بمحاذاة الطرف واعزله بأنبوب انكماشي حراري عند طرف موصل MIL الخاص بالمستشعر. تأكد من أن سطح تثبيت المستشعر مشغّل بتسوية وتشطيب سطحي يبلغ 0.8 micrometers (32 microinches) Ra لضمان دقة انتقال الاهتزازات الميكانيكية عالية التردد.

إرشادات التركيب

تحذير هام:

قبل بدء التركيب، تأكد من إيقاف الآلات المستهدفة بالكامل وعزلها وتطبيق إجراءات القفل ووضع البطاقات التحذيرية (LOTO). لا تتجاوز الحد الأقصى لعزم التثبيت المحدد وهو 4.5 Nm (40 in-lb). قد يؤدي الشد المفرط إلى إتلاف دائم لمجموعة البلورة الكهروضغطية الداخلية أو تلف قلاوظ محوّل 1/4-28.

1
جهّز موضع التثبيت: اثقب وقلوظ ثقبًا عموديًا بعمق لا يقل عن 6 mm (0.25 inches) وفق مواصفات 1/4-28 UNF. سوِّ سطح الموضع لضمان تلامس كامل ومستوٍ.
2
ضع مادة التوصيل: افرد طبقة رقيقة ومتجانسة من شحم السيليكون أو سائل التوصيل الصوتي على سطح التلامس لتحسين انتقال الطاقة الميكانيكية.
3
شدّ المستشعر بعزم الدوران المحدد: اربط المستشعر في محوّل التثبيت وأحكم ربطه باستخدام مفتاح عزم معاير. طبّق عزمًا مقداره 4.5 Nm (40 in-lb) بالضبط.
4
توصيل الكابل وتثبيته بإحكام: وصّل موصل الكابل MIL-C-5015. أنشئ حلقة تنقيط في الكابل عند نقطة خروجه مباشرةً من المستشعر، وثبّت القناة أو درع الكابل بهيكل الآلة لمنع اهتزازه أو تعرّضه لإجهاد ناتج عن الكابل.

FAQ

ما وظيفة اللاحقة '03' في الطراز 330500-03-CN؟

يشير الخيار '03' إلى محوّل تثبيت بسن لولبي 1/4-28 UNF، ما يتيح تثبيت المستشعر بربطه داخل هياكل الآلات القياسية ذات فتحات التثبيت بنظام الوحدات الإمبراطورية.

لماذا يتطلب الطراز 330500-03-CN تيار إثارة ثابتًا؟

بصفته مستشعرًا نشطًا لسرعة الاهتزازات يعمل بتأثير بيزوإلكتريكي، فهو يحتوي على إلكترونيات دقيقة داخلية للتكامل. ويتطلب تيار إثارة مستمرًا ومنظّمًا (عادةً من 2 إلى 10 mA عند -24 VDC) من بطاقة المراقبة لتشغيل هذه المكونات الداخلية.

هل يمكنني طلاء هيكل Velomitor 330500؟

لا، لا يُنصح بطلاء هيكل المستشعر، لأن ذلك قد يحبس الحرارة، ويؤثر في خصائص التمدد الحراري، ويحجب علامات الاعتماد والتحذيرات المهمة على الغلاف.

ما قراءة جهد الانحياز الطبيعية لمستشعر 330500-03-CN سليم؟

في ظروف التشغيل العادية، عند تغذية المستشعر بالطاقة، ينبغي أن يبلغ جهد الانحياز بين طرف الإشارة (A) والطرف المشترك (B) نحو -12 VDC. وتشير القراءات القريبة من 0 VDC أو -24 VDC إلى وجود أعطال في الكابلات.
