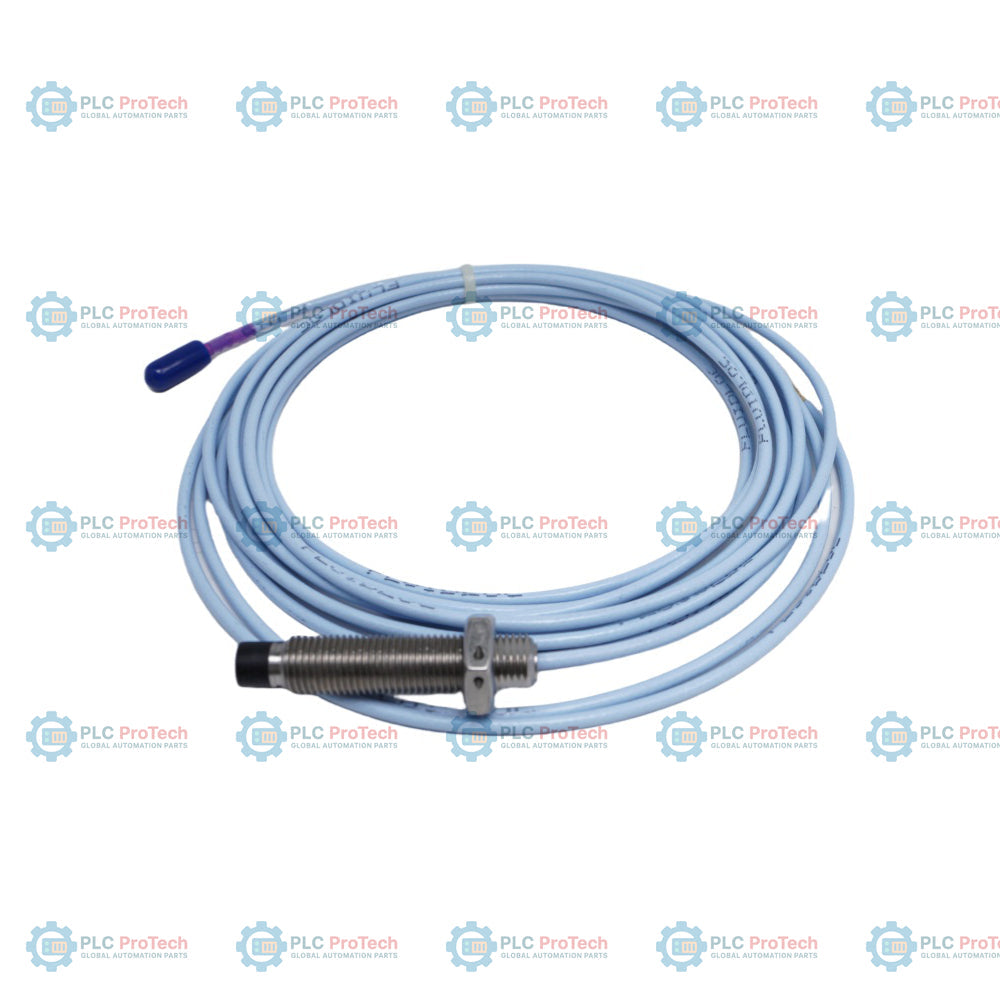

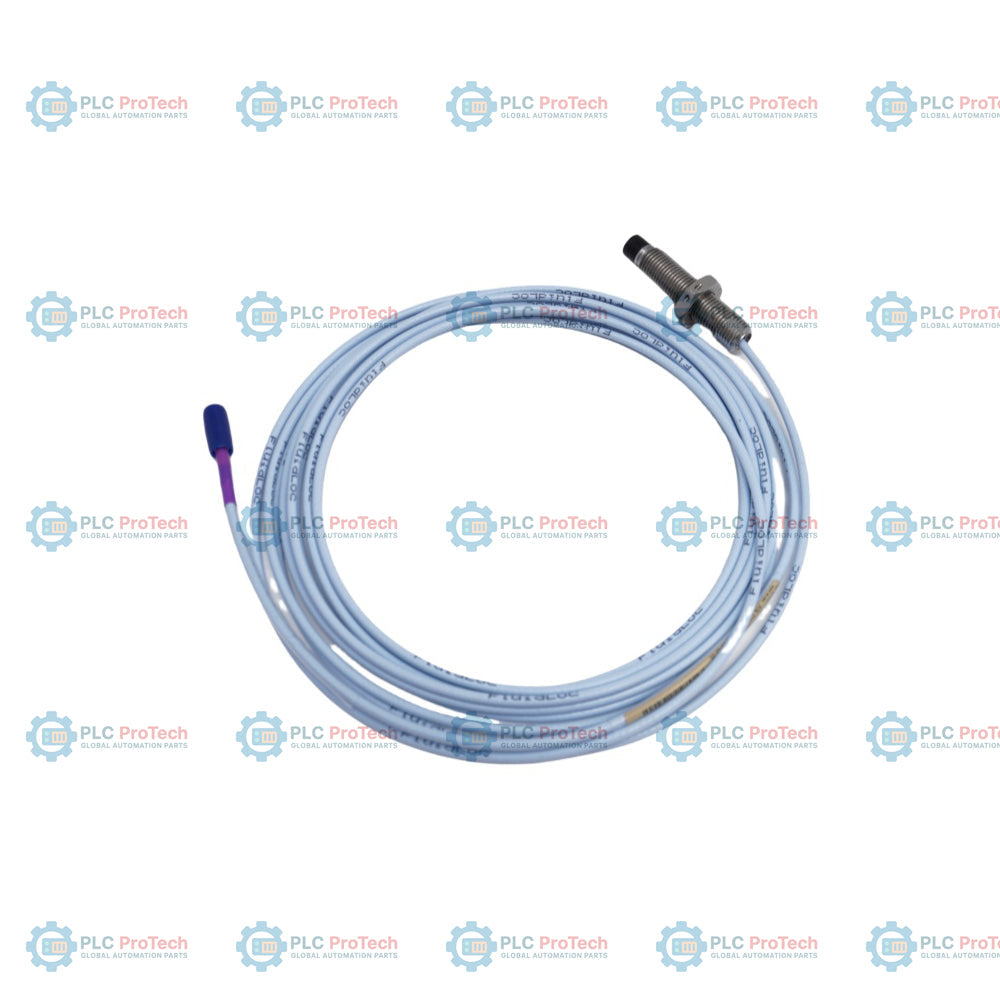

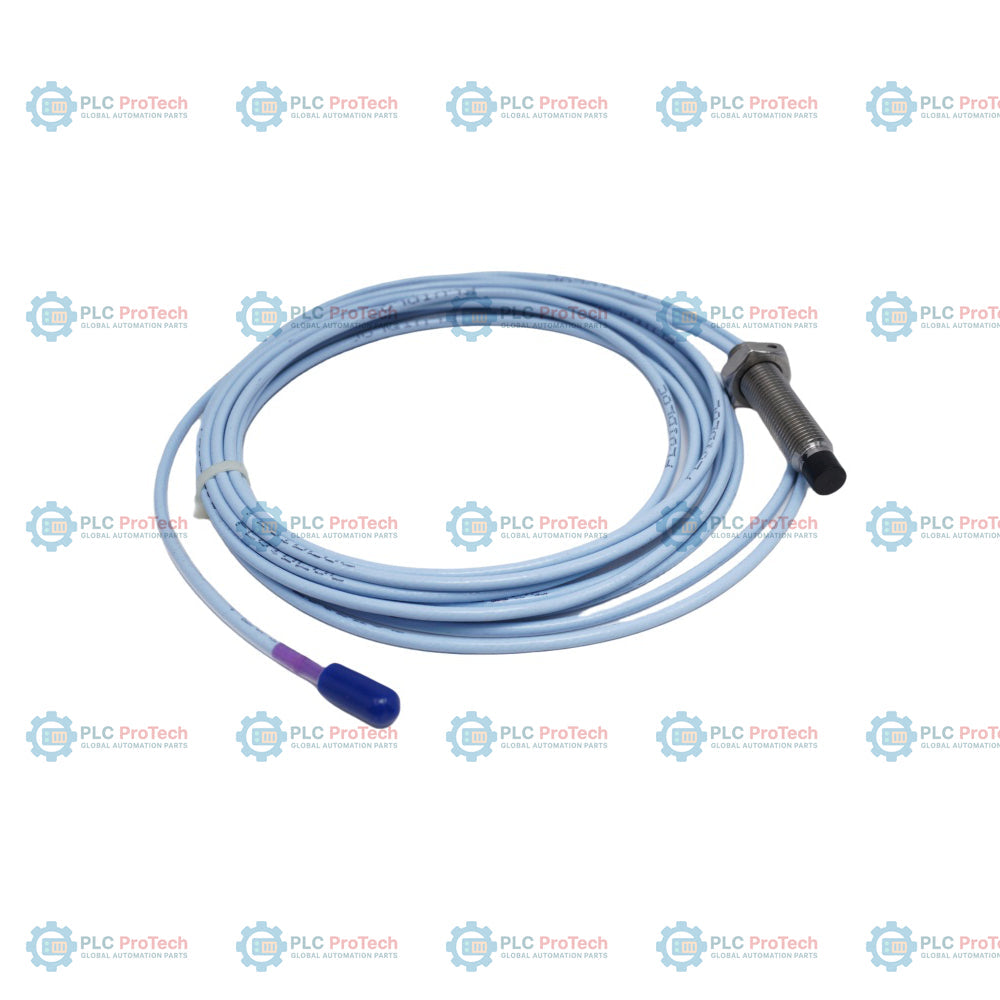

Bently Nevada 330703-000-060-50-02-05 مسبار القرب 3300 XL مقاس 11 مم

SKU 330703-000-060-50-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330703-000-060-50-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار تقارب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد 330703-000-060-50-02-05 تكوين مسبار التقارب 3300 XL مقاس 11 مم المتري غير المدرع هذا. يتميز الجهاز بسن متري M14 × 1.5 (330703) مع طول غير ملولب قدره 0 مم (الخيار 000)، وطول إجمالي للهيكل قدره 60 مم (الخيار 060)، وطول إجمالي قدره 5.0 أمتار (الخيار 50). وهو مزود بموصل ClickLoc محوري مصغر قياسي (الخيار 02) ويحمل اعتمادات متعددة من الهيئات للاستخدام في البيئات الخطرة (الخيار 05).

يُستخدم هذا التكوين لقياسات اهتزاز العمود وإزاحته من دون تلامس في الآلات ذات المحامل ذات الغشاء السائل. يوفر طرف المسبار الأكبر مقاس 11 مم نطاق قياس خطيًا ممتدًا قدره 4.0 مم (160 ميل)، وهو أوسع من نطاق أنظمة المحولات القياسية مقاس 8 مم. ويُستخدم لقياس الموضع المحوري (الدفع)، والتمدد التفاضلي للتوربينات البخارية، ومراقبة موضع قضيب الضاغط الترددي. يتصل كابل المسبار المدمج بطول 5.0 أمتار مباشرةً بمستشعر Proximitor مطابق بطول 5 أمتار، مما يلغي الحاجة إلى كابل تمديد منفصل ويقلل واجهات التوصيل.

الميزات

جسم متري غير مدرع: مصمم بهيكل من الفولاذ المقاوم للصدأ AISI 304 وطرف من كبريتيد البولي فينيلين (PPS) من دون تدريع معدني واقٍ.
هيكل ملولب بالكامل: يوفر الخيار 000 طولًا غير ملولب مقداره 0 مم لزيادة تعشيق اللولب إلى أقصى حد.
طول هيكل 60 مم: يحدد الخيار 060 هيكلًا متريًا مدمجًا بطول 60 مم لتكوينات التركيب القياسية.
كابل مدمج بطول 5.0 أمتار: يوفر الخيار 50 كابل مسبار ثلاثي المحاور بطول 5.0 أمتار، معزول بمادة FEP وبممانعة 75 أوم، للتوصيل المباشر بالنظام.
وصلة Secure ClickLoc: يوفر الخيار 02 موصل ClickLoc محوريًا مصغرًا قياسيًا بملامسات نحاسية مطلية بالذهب.
اعتمادات متعددة للمناطق الخطرة: يوفر الخيار 05 تصنيفات سلامة معتمدة وفق أطر ATEX وIECEx وCSA.

التطبيقات

قياسات الموضع المحوري (الدفع) على التوربينات البخارية والآلات التوربينية.
قياسات التمدد التفاضلي المنحدر.
مراقبة سقوط القضيب أو موضعه في الضواغط الترددية.
استشعار إشارات مرجع الطور لمقياس سرعة الدوران والسرعة وKeyphasor.
مراقبة الاهتزاز الشعاعي للعمود في الآلات الدوارة الكبيرة.

معلومات الطلب

الخيار / المقطع	الرمز الموجود على وحدة SKU هذه	الوصف / المعنى
الطراز الأساسي	330703	مسبار تقارب 3300 XL مقاس 11 مم، سن متري M14 × 1.5، من دون تدريع
الخيار A: خيار الطول غير الملولب	000	0 مم الطول غير الملولب
الخيار B: خيار الطول الإجمالي للهيكل	060	60 مم الطول الإجمالي للهيكل
الخيار C: خيار الطول الإجمالي	50	5.0 أمتار (16.4 قدمًا) الطول الإجمالي
الخيار D: خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E: خيار اعتماد الوكالة	05	اعتمادات متعددة (CSA، ATEX، IECEx)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الطراز	330703-000-060-50-02-05
النظام / السلسلة	نظام محول القرب 3300 XL ذي 11 مم
قطر طرف المسبار	11 مم
مواصفات اللولب	لولب متري M14 x 1.5
الطول غير الملولب	0 مم
الطول الإجمالي للهيكل	60 مم
الطول الإجمالي	5.0 أمتار (16.4 قدمًا)
تركيب الكابل	ثلاثي المحاور 75 أوم، معزول ببروبيلين فلوريد الإيثيلين (FEP)، غلاف قياسي من دون تدريع
نوع الموصل	موصل ClickLoc محوري مصغر (ذكر)
عامل القياس (ISF)	3.94 فولت/مم (100 مللي فولت/ميل) زائد أو ناقص 10%
النطاق الخطي	4.0 مم (160 ميليمترًا)، عادةً من 0.5 مم إلى 4.5 مم
مادة طرف المسبار	بولي فينيلين كبريتيد (PPS)
مادة الهيكل	فولاذ مقاوم للصدأ AISI 304‏ (SST)
مقاومة التيار المستمر للمسبار	7.2 زائد أو ناقص 0.8 أوم (من الموصل المركزي إلى الموصل الخارجي)
عزم دوران الهيكل الموصى به	21.1 N-m‏ (187 بوصة-رطل)
الحد الأقصى لعزم دوران الهيكل	63.3 N-m‏ (560 بوصة-رطل)
الحد الأدنى لنصف قطر انحناء الكابل	25.4 مم (1.0 بوصة)
نطاق درجة حرارة التشغيل	من ‎-52 درجة مئوية إلى ‎+177 درجة مئوية (من ‎-62 درجة فهرنهايت إلى ‎+351 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات
مادة حشية الضغط	حشية ضغط تفاضلي من Viton بين الطرف والهيكل

إرشادات التركيب

حدود اللولب: الحد الأقصى المسموح به لطول تعشيق اللولب في الهياكل ذات اللولب M14 x 1.5 هو 21 مم. قد يؤدي تجاوز هذا الحد إلى انحشار أثناء التركيب.
حدود عزم الدوران: لا تتجاوز عزم الدوران الأقصى المقدر للهيكل، البالغ 63.3 N-m‏ (560 بوصة-رطل). عزم الدوران الموصى به للتركيب هو 21.1 N-m‏ (187 بوصة-رطل).
حماية الكابل: حافظ على نصف قطر انحناء أدنى للكابل قدره 25.4 مم (1.0 بوصة) لمنع تدهور الموصل المحوري.
التعامل مع الموصل: حافظ على نظافة وجفاف موصلات ClickLoc المحورية المصغرة القياسية. وتأكد من أنها مصنفة ومعزولة عن تأريض الآلة المحلي.
البيئات الباردة: قد يؤدي تعريض المسبار لدرجات حرارة أقل من ‎-34 درجة مئوية (‎-30 درجة فهرنهايت) إلى تدهور مبكر لحشية ضغط Viton.

الامتثال والشهادات

يحمل تكوين هذا المسبار شهادات متعددة عند طلبه مع الخيار 05:

ATEX/IECEx: آمن جوهريًا Ex ia IIC T5...T1 Ga وغير مولّد للشرر Ex nA/ec IIC T5...T1 Gc للأجواء الخطرة المحتوية على الغاز والغبار.
CSA/أمريكا الشمالية: الفئة I، المنطقة 0 ‏AEx/Ex ia IIC Ga؛ الفئة I، القسم 1، المجموعات A وB وC وD؛ الفئة I، القسم 2، المجموعات A وB وC وD.
RoHS: يفي بتوجيه الجماعة الأوروبية 2011/65/EU ومعايير RoHS الصينية، مع فترة استخدام صديقة للبيئة (EFUP) مدتها 15 عامًا.

FAQ

ماذا يشير إليه رمز الطراز الأساسي 330703؟

يشير الطراز الأساسي 330703 إلى مسبار تقاربي 3300 XL مقاس 11 مم، مزود بسن متري M14 × 1.5، ومن دون غلاف حماية مدرع من الفولاذ المقاوم للصدأ.

ما أبعاد الطول المحددة للجزء غير الملولب والغلاف لهذا الرمز التعريفي؟

يتميز هذا الإصدار المحدد بطول غير ملولب يبلغ 0 مم (الخيار 000)، وطول إجمالي للغلاف يبلغ 60 مم (الخيار 060).

هل يمكن استخدام هذا المسبار بطول 5.0 أمتار مع مستشعر Proximitor بطول 9.0 أمتار؟

لا. تتم معايرة المسابير ذات خيارات الطول الإجمالي البالغة 5 أمتار للاستخدام مباشرةً مع مستشعرات Proximitor بطول 5.0 أمتار فقط، من دون كابلات تمديد وسيطة.
