Bently Nevada 330703-000-100-10-11-05 3300 XL مسبار قرب 11 مم

الوصف

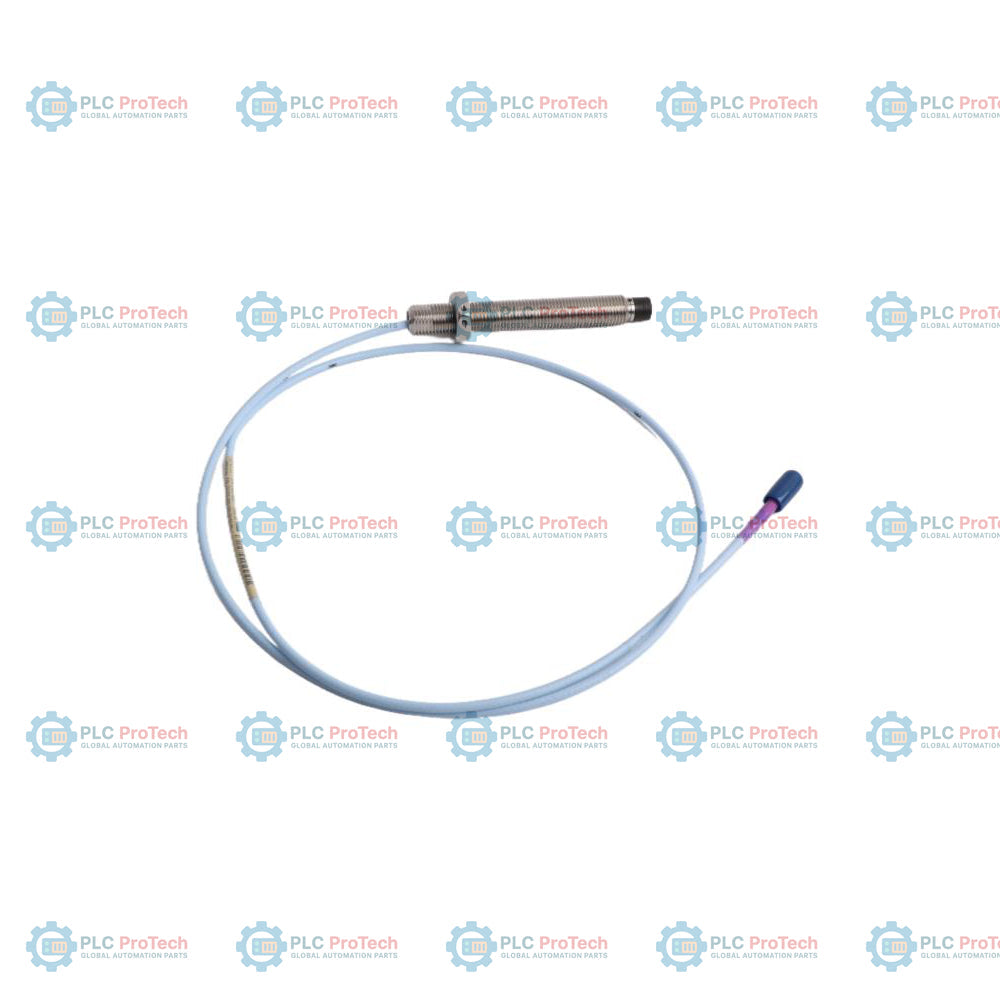

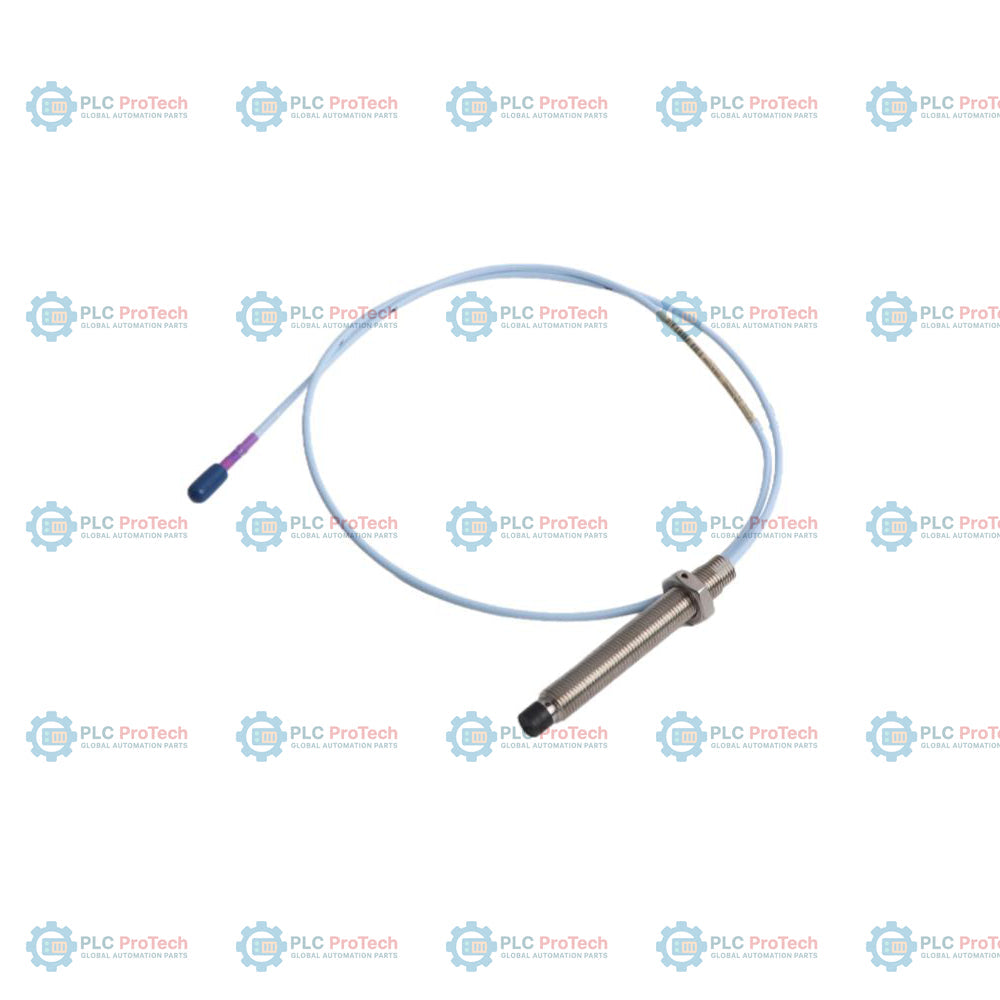

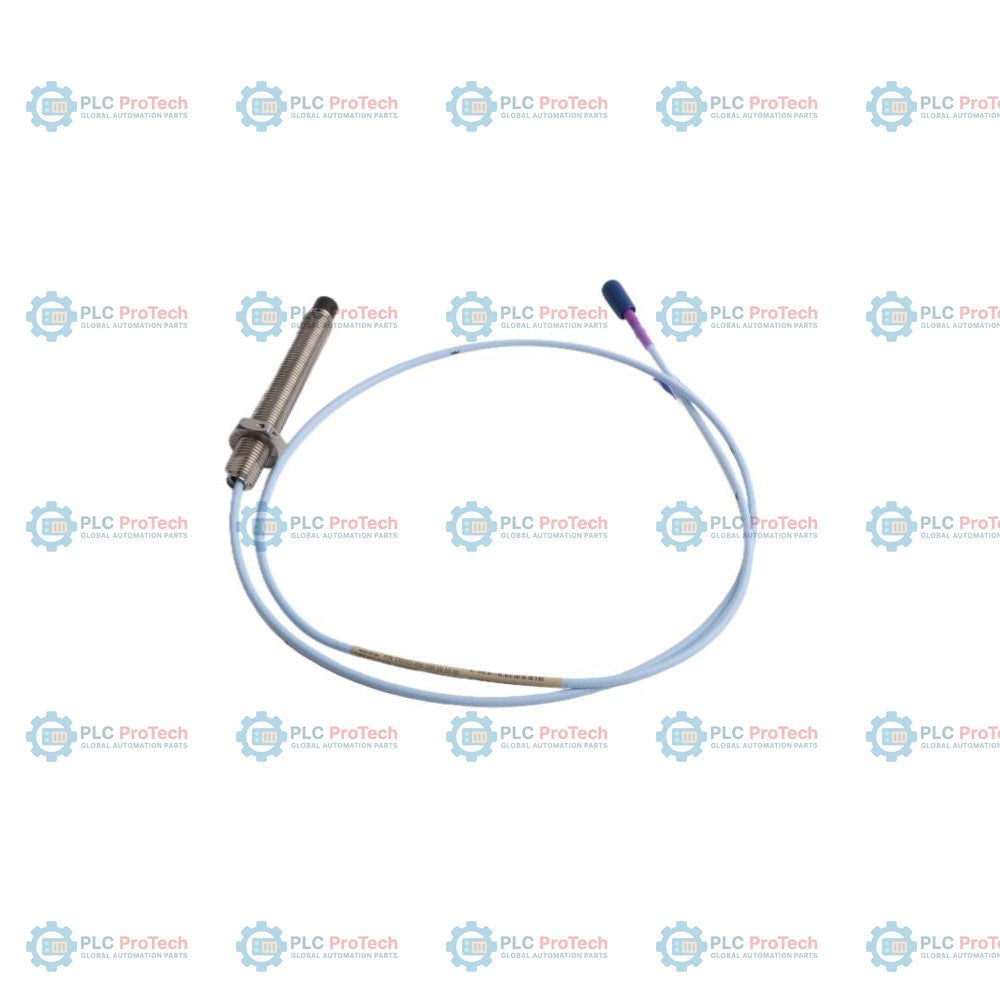

إن 330703-000-100-10-11-05 هو مسبار تقارب 3300 XL ‏11 مم غير مدرع وملولب متريًا، مهيأ بسن M14 x 1.5، وطول غير ملولب قدره 0 مم، وطول إجمالي للعلبة قدره 100 مم، وكابل FluidLoc بطول إجمالي قدره 1.0 متر، وموصل ClickLoc محوري مصغر مع واقٍ مدمج للموصل، والاعتمادات المتعددة.

تتضمن هذه التهيئة كابل FluidLoc متخصصًا (الخيار 11) يتميز بكتلة داخلية مصممة لمنع انتقال زيت التشحيم أو سوائل المعالجة عبر داخل الكابل ثلاثي المحاور. بالإضافة إلى ذلك، يعمل واقي الموصل المركب في المصنع على إحكام إغلاق وصلة المسبار بكابل التمديد المهمة، ويحوي الغلاف غير المدرع M14 x 1.5 إمكانية التركيب المباشر في مبيتات الآلات القياسية من دون الحجم الإضافي لتمرير الكابل أو قيود الانحناء المرتبطة بخيارات التدريع من الفولاذ المقاوم للصدأ.

الميزات

• تهيئة ملولبة مترية M14 x 1.5 (الطراز الأساسي 330703) من دون تدريع من الفولاذ المقاوم للصدأ للتركيب المباشر في علب الآلات القياسية.
• الطول غير الملولب في الخيار 000، ما يوفر جسم مسبار ملولبًا بالكامل بطول غير ملولب قدره 0 مم لتحسين تعشيق العلبة.
• الطول الإجمالي للعلبة في الخيار 100، ما يحدد غلافًا ملولبًا من الفولاذ المقاوم للصدأ بطول 100 مم.
• الطول الإجمالي للخيار 10، ما يشير إلى كابل مسبار ثلاثي المحاور مدمج بطول 1.0 متر (3.3 قدم).
• نوع كابل FluidLoc للخيار 11، مصمم بكتلة داخلية لمنع انتقال الرطوبة والزيت داخل الكابل.
• موصل ClickLoc محوري مصغر مع واقٍ مدمج للموصل لحماية وصلة الموصل من السوائل القاسية.
• حزمة الاعتمادات المتعددة للخيار 05، معتمدة لتركيبات المناطق الخطرة وفق ATEX وIECEx وCSA.
• طرف مسبار من كبريتيد البوليفينيلين (PPS) ملتصق هيكليًا بعلبة مسبار من الفولاذ المقاوم للصدأ AISI 304.

التطبيقات

• قياسات موضع الدفع المحوري في التوربينات البخارية والغازية للمرافق.
• قياسات التمدد التفاضلي للمنحدر في آلات توليد الطاقة واسعة النطاق.
• مراقبة الاهتزاز الشعاعي وموضع العمود في أنظمة المحامل ذات الغشاء السائل.
• قياسات هبوط القضيب وموضع القضيب في الضواغط الترددية الحرجة.
• تطبيقات استشعار مقياس سرعة الدوران والسرعة الصفرية.
• توليد إشارة مرجعية للطور (Keyphasor) لتتبع السرعة والطور.

معلومات الطلب

المواصفات الفنية

إرشادات التركيب

• التزم بحد أقصى لتعشيق اللولب يبلغ 21 mm لهيكل المجس M14 x 1.5 لتجنب الانحشار أو تشوه اللولب أثناء التجميع.
• استخدم عزم التركيب الموصى به البالغ 21.1 N-m (187 in-lb) أثناء التثبيت، ولا تتجاوز مطلقًا الحد الأقصى المصنف البالغ 63.3 N-m (560 in-lb).
• تأكد من أن منطقة الهدف على عمود الآلات المرصودة ذات سطح مستوٍ بقطر لا يقل عن 30.5 mm (1.2 in)، وأن قطر العمود الكلي لا يقل عن 152 mm (6.0 in).
• اضبط الفجوة الفيزيائية الأولية على 2.5 mm (100 mils) من الهدف لضمان التشغيل ضمن المركز الخطي لمنحنى معايرة المحول.
• لا تعرّض مجموعة المجس لدرجات حرارة تشغيل أقل من -34 degC في الأنظمة التي تتطلب إحكامًا نشطًا للضغط، لتجنب تدهور إحكام الحلقة الدائرية المصنوعة من Viton.
• حافظ على نصف قطر انحناء أدنى مستمر للكابل يبلغ 25.4 mm (1.0 in) لمنع تدهور الإشارة المحورية أو تآكل الموصل.
• تحقق من أن واقي الموصل المركب في المصنع مستقر تمامًا فوق وصلة ClickLoc المحورية المصغرة لمنع دخول الزيت أو الرطوبة.

الامتثال والشهادات

• ATEX/IECEx: آمن جوهريًا ‏(Ex ia IIC T5...T1 Ga) وغير مولد للشرر/بسلامة معززة ‏(Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc) عند تركيبه وفقًا لرسومات Bently Nevada.
• أمريكا الشمالية (CSA): الفئة I، المنطقة 0، ‏AEx/Ex ia IIC T5...T1 Ga؛ الفئة I، القسم 2، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III.
• علامة CE: متوافق مع توجيه الجماعة الأوروبية 2014/30/EU (توجيه التوافق الكهرومغناطيسي EMC) و2011/65/EU (توجيه تقييد استخدام المواد الخطرة RoHS).
• السلامة الوظيفية: قادر على SIL 2 ‏(HFT=0)، وقادر على SIL 3 ‏(HFT=1) عند تهيئته داخل نظام مناسب مزود بأجهزة قياس للسلامة.
• بحري: متوافق مع معايير التصنيف البحري الخاصة بالدفع البحري والمنصات البحرية.
