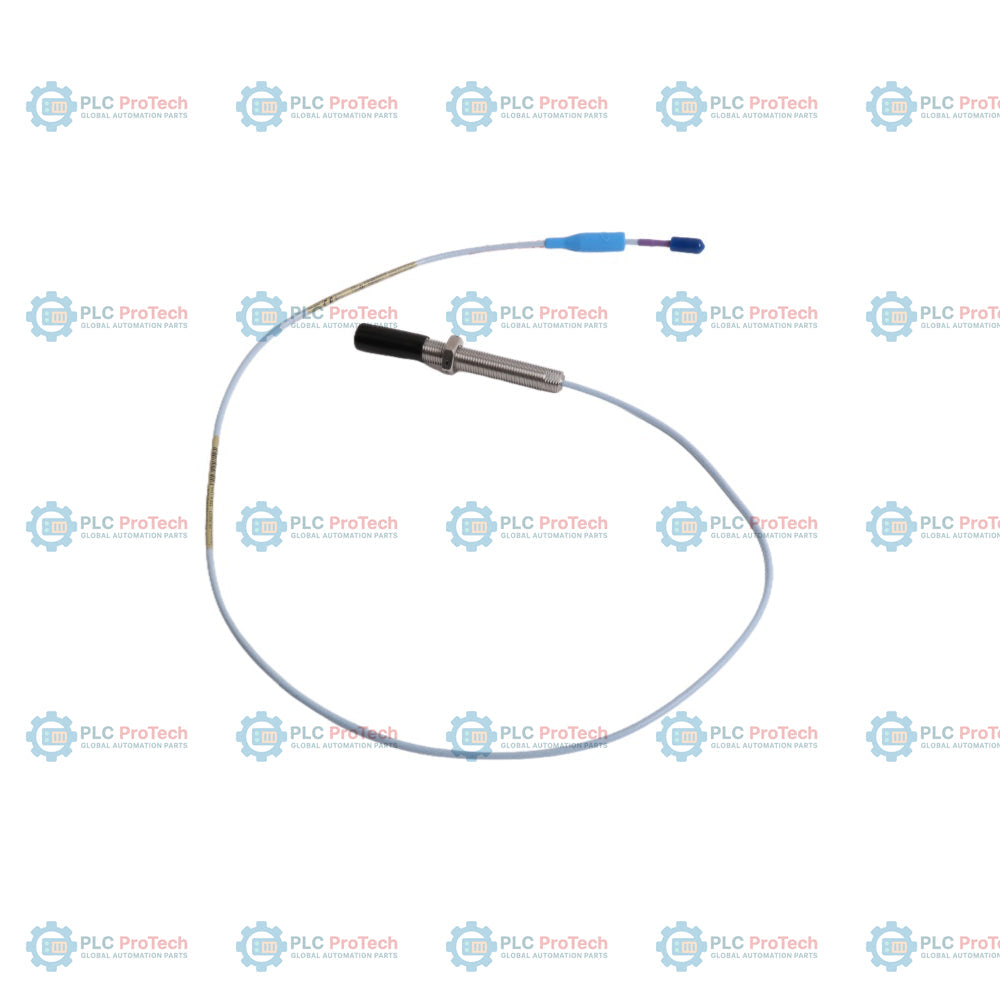

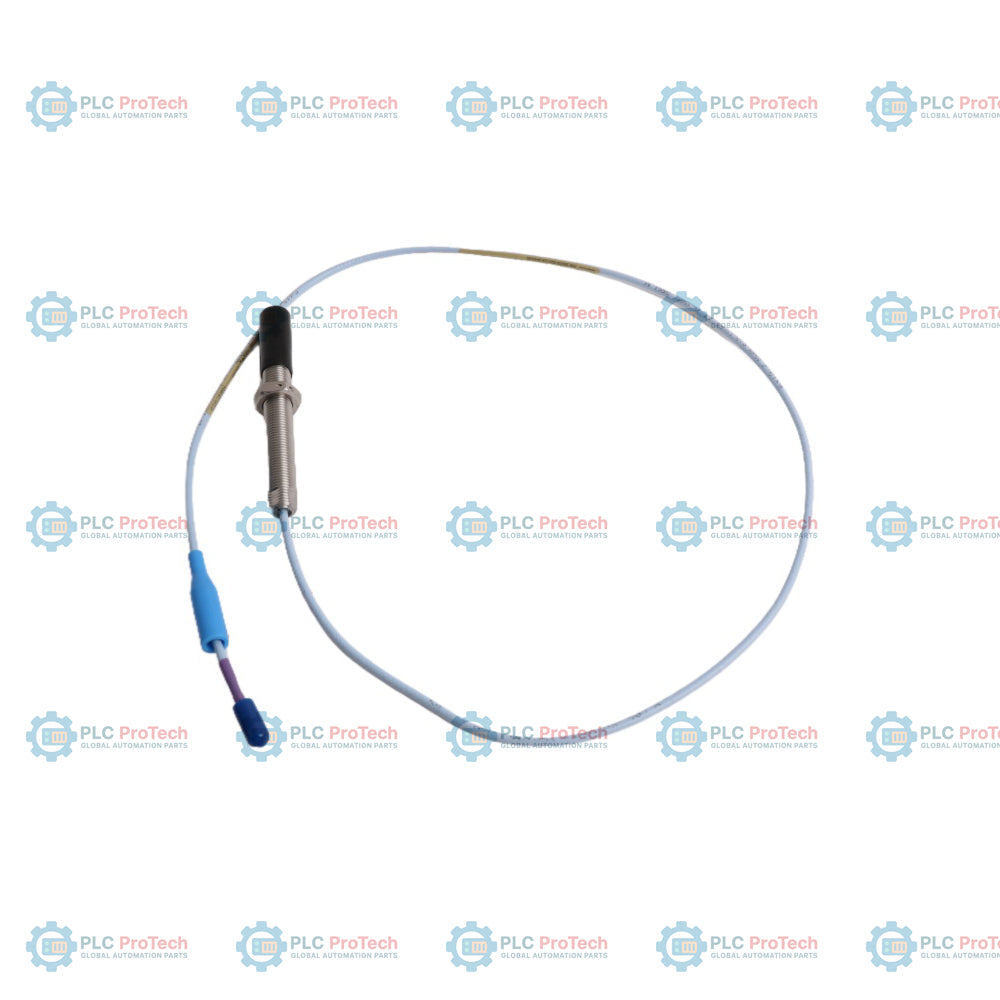

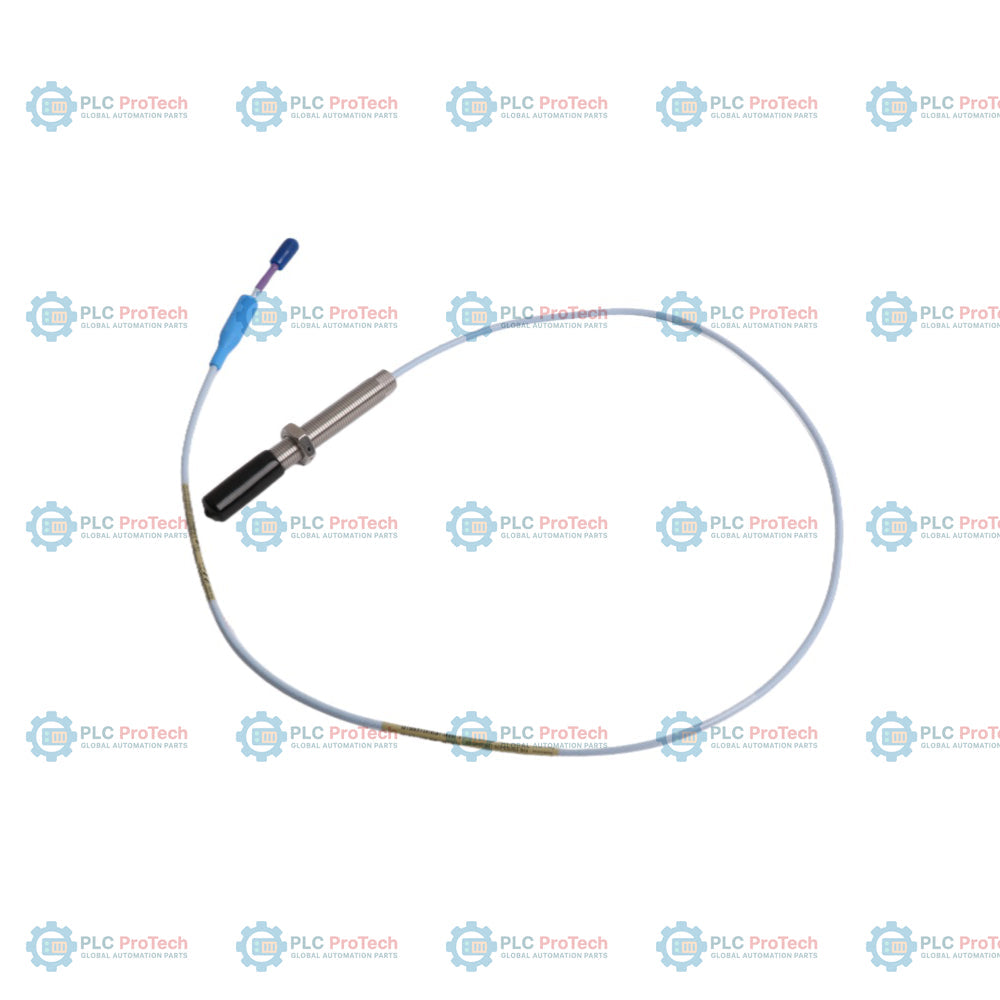

بنتلي نيفادا 330703-020-110-10-01-05 3300 XL مجس قرب 11 مم

SKU 330703-020-110-10-01-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330703-020-110-10-01-05
Origin الولايات المتحدة
نوع المنتج: مسبار قرب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.18 kg
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

يحدّد 330703-020-110-10-01-05 تكوين مسبار القرب 3300 XL 11 mm هذا، الذي يتميز بسن متري M14 x 1.5 غير مدرّع مع طول غير ملولب يبلغ 20 mm (الخيار 020) وطول إجمالي للهيكل يبلغ 110 mm (الخيار 110). ويُورّد هذا المسبار بطول 1.0 meter (الخيار 10) مع كابل محوري قياسي مُنهى بموصل ClickLoc محوري مصغّر مزوّد بواقي موصل مركّب مسبقًا (الخيار 01)، ويحمل عدة اعتمادات للمناطق الخطرة (الخيار 05).

يُستخدم مسبار القرب هذا لقياس الإزاحة بالتيارات الدوامية من دون تلامس ضمن سلاسل المراقبة 3300 XL 11 mm، ويكشف اهتزاز العمود والموضع المحوري وإزاحة الدوار في الآلات الدوارة الحرجة. وبخلاف الأنظمة الأصغر مقاس 8 mm، يوفّر طرف الحساس مقاس 11 mm نطاق قياس خطي موسّعًا يبلغ 4.0 mm ‏(160 mil)، وهو أمر بالغ الأهمية لأغلفة التوربينات الكبيرة أو بيئات التطبيقات التي تكون فيها فجوات التركيب أوسع. ويمنع واقي الموصل المركّب مسبقًا التلوث البيئي وتسرّب السوائل عند نقطة اتصال كابل التمديد، مما يضمن استمرارية سلامة القياس في وجود زيوت تشحيم التوربينات والرطوبة.

الميزات

هيكل ملولب متري M14 x 1.5 من دون تدريع فولاذي واقٍ.
قسم غير ملولب من الهيكل بطول 20 mm، مع طول إجمالي للهيكل يبلغ 110 mm، للتركيب العميق بكمّ متري.
إجمالي طول الكابل 1.0 meter ‏(3.3 feet).
موصل ClickLoc محوري مصغّر مزوّد بغطاء حماية مركّب مسبقًا.
كابل ثلاثي المحاور قياسي معزول بمادة FEP وبممانعة 75 ohm.
نطاق قياس خطي موسّع يبلغ 4.0 mm ‏(160 mil) للآلات الدوارة الكبيرة.
متوافق مع حساس القرب Bently Nevada 3300 XL 11 mm Proximitor Sensor ‏(330780) وكابلات التمديد 330730.
شهادات متعددة للمناطق الخطرة (الخيار 05)، بما في ذلك اعتمادات CSA وATEX وIECEx.

التطبيقات

مراقبة الموضع المحوري وإزاحة الدفع في التوربينات البخارية والغازية الصناعية.
قياسات اهتزاز العمود الشعاعي والإزاحة النسبية للغلاف في الضواغط عالية القدرة.
تتبّع موضع الدوار والتمدد الحراري في معدات المصانع الدوارة الحرجة.
قياسات السرعة ومرجع طور Keyphasor على أعمدة الآلات ذات القطر الكبير.

معلومات الطلب

وصف المقطع	رمز الخيار	معنى المواصفة
رقم الجزء القابل للطلب	330703-020-110-10-01-05	مسبار قرب 3300 XL ‏11 مم، سن لولبي M14 x 1.5، بدون تدريع
A - خيار الطول غير الملولب	020	طول غير ملولب 20 مم (تهيئة مترية بزيادات قدرها 2 مم)
B - خيار الطول الإجمالي للغلاف	110	طول الغلاف الإجمالي 110 مم (تهيئة مترية بزيادات قدرها 2 مم)
C - خيار الطول الإجمالي	10	إجمالي الطول 1.0 متر (3.3 قدم)
D - خيار الموصل والكابل	01	موصل ClickLoc متحد المحور مصغر مع واقٍ للموصل، وكابل قياسي
E - خيار اعتماد الجهات	05	اعتمادات متعددة (بما في ذلك CSA وATEX وIECEx)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء	330703-020-110-10-01-05
توافق النظام	نظام محول القرب 3300 XL ‏11 مم
قطر طرف المسبار	11 مم
سن غلاف المسبار	سن لولبي متري M14 x 1.5
حماية التدريع	بدون تدريع (غلاف FEP غير مدرع)
الطول غير الملولب	20 مم
الطول الإجمالي للغلاف	110 مم
إجمالي طول الكابل	1.0 متر (3.3 قدم)
النطاق الخطي	4.0 مم (160 ميل)، يبدأ تقريبًا من 0.5 مم (20 ميل) من الهدف ويمتد من 0.5 إلى 4.5 مم (20 إلى 180 ميل) (-1 إلى -17 Vdc)
النطاق الممتد (DSL)	حوالي 0.5 إلى 5.0 مم (20 إلى 200 ميل) (-1 إلى -19 Vdc)
إعداد الفجوة الموصى به	2.5 مم (100 ميل)
معامل التدريج التزايدي (ISF)	3.94 فولت/مم (100 mV/ميل) +/-10% على مدى النطاق الخطي البالغ 4.0 مم
الانحراف عن الخط المستقيم (DSL)	أقل من +/-0.10 مم (+/-4 ميل) على مدى النطاق الخطي
متطلبات مادة/حجم الهدف	هدف من فولاذ AISI 4140، بسطح مستوٍ بقطر 30.5 مم (1.2 بوصة) كحد أدنى
قطر العمود الموصى به	152 مم كحد أدنى (6.0 بوصات)
مقاومة التيار المستمر للمسبار	5.9 +/-0.5 أوم (من الموصل المركزي إلى الموصل الخارجي لوصلة بطول 1.0 m)
درجة حرارة التشغيل والتخزين	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
إحكام العزل البيئي	تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات؛ مختبر وفقًا للمعيار IEC 68-2-3 للحرارة الرطبة
مادة طرف المسبار	بولي فينيلين كبريتيد (PPS)
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 304 (SST)
تركيب الكابل	ثلاثي المحاور بقدرة 75 أوم، معزول بمادة فلوروإيثيلين بروبيلين (FEP)
نوع الموصل	موصل ClickLoc متحد المحور مصغر (نحاس مطلي بالذهب)
الحد الأقصى لقوة الشد المقدرة	330 N (75 lb) بين غلاف المسبار ووصلة المسبار؛ و270 N (60 lb) عند موصلات وصلة المسبار بالكابل التمديدي
الحد الأقصى لعزم تركيب السن اللولبي	63.3 N-m (560 in-lb) مُقدر؛ 21.1 N-m (187 in-lb) موصى به
الحد الأدنى لنصف قطر انحناء الكابل	25.4 mm (1.0 in)

إرشادات التركيب

ضبط الفجوة: اضبط فجوة المسبار أثناء التركيب على 2.5 mm (100 mils)، ما ينتج جهد خرج تقريبيًا قدره -10 Vdc عند استخدامه مع Proximitor مُعاير.
حدود عزم الدوران: أحكم ربط غلاف المسبار المتري M14 x 1.5 بعزم الدوران الموصى به البالغ 21.1 N-m (187 in-lb). لا تتجاوز عزم التركيب الأقصى المحدد البالغ 63.3 N-m (560 in-lb) لتجنب تشوه اللولب.
نصف قطر الانحناء: وجّه كابل FEP ثلاثي المحاور بعناية، مع الحفاظ على نصف قطر انحناء يتجاوز 25.4 mm (1.0 in) لحماية سلامة الموصل الداخلي.
حماية الموصل: تحقق من تعشيق واقي الموصل المثبّت مسبقًا (الخيار 01) بالكامل فوق نقطة التقاء الموصل الذكر والأنثى لحماية نقاط التلامس من سوائل المعالجة والغبار ومواد تشحيم التوربينات.
عزل التأريض: تأكد من بقاء مجسات الحساسات ودرع الكابل معزولين عن التأريض الهيكلي، باستثناء نقطة التأريض المشتركة المخصصة للأجهزة داخل حاوية المراقب.

الامتثال والاعتمادات

معايير التوافق الكهرومغناطيسي: متوافق مع توجيه التوافق الكهرومغناطيسي للاتحاد الأوروبي 2014/30/EU، وقد اختُبر وفق المعيارين EN 61000-6-2 (الحصانة الصناعية) وEN 61000-6-4 (الانبعاثات الصناعية).
اعتمادات المناطق الخطرة (الخيار 05): اعتمادات CSA وATEX وIECEx للاستخدام في البيئات الآمنة جوهريًا وغير القابلة للاشتعال.
السلامة الجوهرية: Ex ia IIC T5...T1 Ga؛ Ex ia IIIC T90degC...T280degC Dc (عند التركيب باستخدام حواجز زينر معتمدة أو عوازل جلفانية وفق رسومات تركيب Bently Nevada).
غير مولّد للشرر/غير قابل للاشتعال: Ex nA IIC T5...T1 Gc؛ Ex ec IIC T5...T1 Gc (عند التركيب وفق الرسم 140979 داخل حاوية بدرجة حماية IP54 على الأقل).
معلمات الكيان: Ui = -28 V، Ii = 140 mA، Pi = 0.91 W، Ci = 1.5 nF، Li = 610 uH.
توجيه RoHS: متوافق مع توجيه الجماعة الأوروبية 2011/65/EU (RoHS)، ويحمل تصنيف فترة الاستخدام الصديقة للبيئة EFUP لمدة 15 عامًا بموجب RoHS الصين.
السلامة الوظيفية: معتمد وفق SIL 2 (تحمّل أعطال الأجهزة HFT = 0)، وقادر على SIL 3 (HFT = 1).

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ماذا يمثّل رقم الطراز الأساسي 330703؟

يحدّد الطراز الأساسي 330703 مجسّ اقتراب Bently Nevada 3300 XL مقاس 11 مم، مزوّدًا بسنون لولبية مترية للهيكل مقاس M14 × 1.5، ومن دون درع فولاذي واقٍ على الكابل المحوري.

ما أبعاد الطول غير الملولب وطول الهيكل لهذا المنتج؟

يتميّز هذا التكوين بطول غير ملولب يبلغ 20 مم (الخيار 020)، وطول إجمالي للهيكل يبلغ 110 مم (الخيار 110)، وهو مصمّم لأكمام التثبيت العميقة ذات السنون اللولبية المترية.

هل واقي الموصل مركّب مسبقًا على هذا المجس؟

نعم. يحدّد الخيار 01 لتكوين الموصل والكابل كابلًا قياسيًا مزوّدًا بموصل محوري مصغّر ClickLoc، مع واقي موصل مدمج ومركّب مسبقًا.

ما اعتمادات المناطق الخطرة المضمّنة مع الخيار 05؟

يشير الخيار 05 إلى اعتمادات متعددة، ما يثبت صلاحية المجس للتركيبات الآمنة جوهريًا وغير المسببة للاشتعال وفق متطلبات جهات رئيسية، بما في ذلك CSA وATEX وIECEx.
