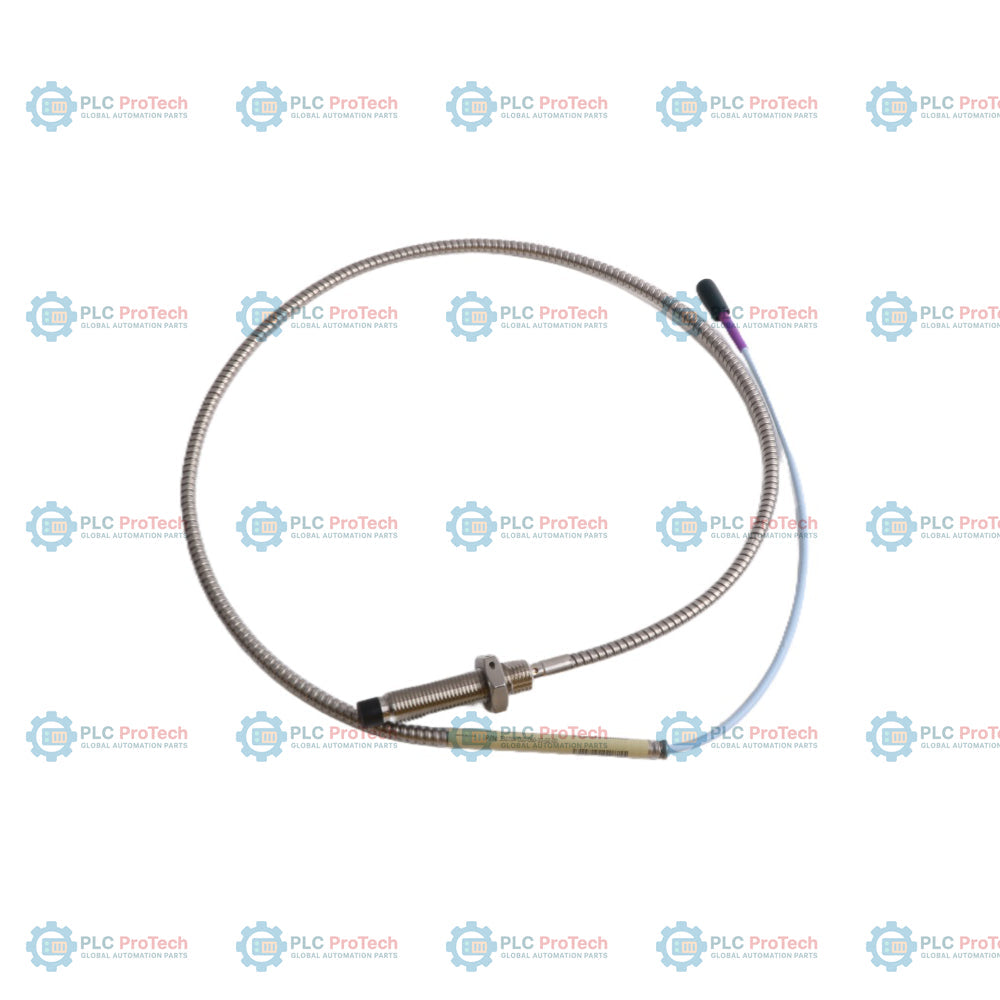

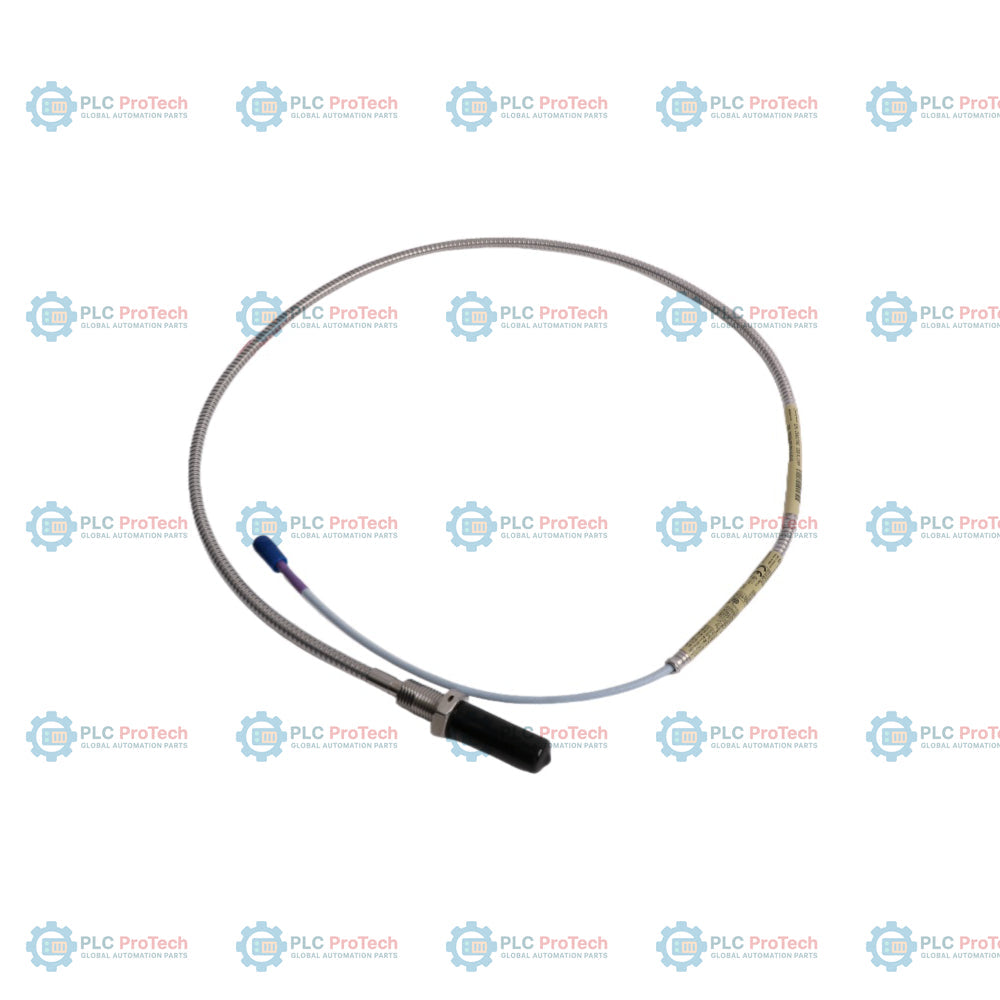

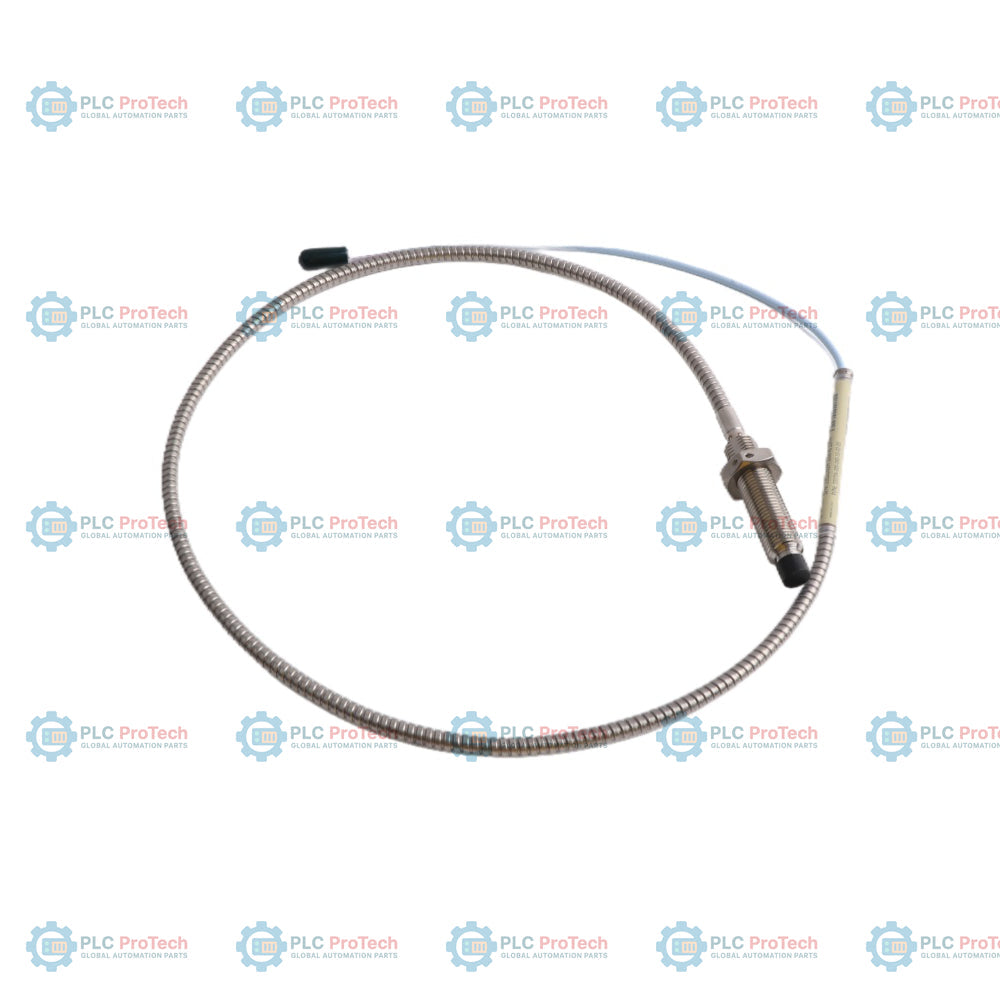

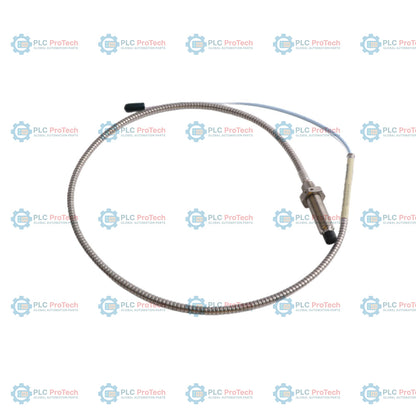

يحدد الخيار 000 (طول غير ملولب 0 مم)، والخيار 040 (طول هيكل 40 مم)، والخيار 02 (موصل ClickLoc، كابل قياسي) تكوين مسبار القرب 3300 XL مقاس 11 مم هذا، المزوّد بتدريع من الفولاذ المقاوم للصدأ — 330704-000-040-10-02-05. يتميز مسبار القرب 3300 XL مقاس 11 مم بسنون مترية M14 × 1.5 وتدريع مرن مدمج من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP لتوفير الحماية المادية في البيئات القاسية. ويوفر خرجًا قدره 3.94 فولت/مم (100 مللي فولت/مل) عند إقرانه بمستشعر Proximitor 3300 XL مقاس 11 مم وكابل تمديد متوافقين.
بخلاف التكوينات غير المزوّدة بتدريع، مثل سلسلة 330703، يحمي الطراز 330704 الكابل ثلاثي المحاور من التآكل والسحق الماديين. وبينما لا تتطلب تكوينات النظام بطول 5.0 أمتار أو 9.0 أمتار موصلات وسيطة، يتصل خيار الطول الإجمالي البالغ 1.0 متر بكابل تمديد 3300 XL لتكوين حلقة نظام كاملة. ويوفر تصنيف الخيار 05 شهادات متعددة للمناطق الخطرة، في حين لا يوفر الخيار الأساسي 00 أي شهادات.
| مقطع الخيار | قيمة الرمز | المعنى / الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330704-000-040-10-02-05 | مسبار قرب 3300 XL مقاس 11 مم، سن M14 × 1.5، مع تدريع |
| A: خيار الطول غير الملولب | 000 | طول غير ملولب 0 مم |
| B: خيار الطول الإجمالي للهيكل | 040 | طول الهيكل 40 مم |
| C: خيار الطول الإجمالي | 10 | 1.0 meter (3.3 feet) |
| D: خيار نوع الموصل والكابل | 02 | موصل ClickLoc متحد المحور مصغّر، كابل قياسي |
| E: خيار اعتماد الوكالة | 05 | اعتمادات متعددة (CSA وATEX وIECEx) |
| الشركة المصنّعة | بنتلي نيفادا |
| الطراز / رقم الجزء | 330704-000-040-10-02-05 |
| نوع النظام | نظام محول القرب 3300 XL مقاس 11 مم |
| قطر المسبار | 11 mm |
| مواصفات السن اللولبي | سن لولبي متري M14 x 1.5 |
| تهيئة التدريع | فولاذ مرن من AISI 302 مع غلاف خارجي من FEP |
| الطول غير الملولب | 0 mm |
| طول الغلاف | 40 mm |
| الطول الإجمالي | 1.0 meter (3.3 feet) |
| نوع الموصل | موصل محوري مصغر ClickLoc |
| نوع الكابل | كابل مسبار ثلاثي المحاور بعاكس FEP ومقاومة 75 ohm |
| عامل القياس / الحساسية | 3.94 V/mm (100 mV/mil) |
| النطاق الخطي | 4.0 mm (160 mils) بدءًا من فجوة قدرها 0.5 mm (20 mils) |
| استجابة التردد | 0 إلى 8 kHz (+0، -3 dB نموذجيًا) |
| معايرة مادة الهدف | فولاذ AISI 4140 (سطح مستوٍ بقطر أدنى 30.5 mm / 1.2 in) |
| مقاومة التيار المستمر للمسبار (R_probe) | 5.9 +/- 0.5 ohms (من الموصل المركزي إلى الموصل الخارجي) |
| حد مقاومة الشد | 330 N (75 lb) من غلاف المسبار إلى سلك المسبار؛ 270 N (60 lb) من السلك إلى كابل التمديد |
| الحد الأدنى لنصف قطر الانحناء | 25.4 mm (1.0 in) |
| الحد الأقصى لعزم الدوران | 63.3 N-m (560 in-lb) (عزم الدوران الموصى به 21.1 N-m / 187 in-lb) |
| درجة حرارة التشغيل | -52 degC إلى +177 degC (-62 degF إلى +351 degF) |
| حد الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر (الموصلات محمية) |
| بنية مانع الضغط | حلقة إحكام ضغط من Viton بين طرف المسبار والغلاف |
| مادة الموصل | نحاس أصفر مطلي بالذهب |
يلزم تركيب المسبار ماديًا بشكل صحيح لضمان دقة القياس. ضع طرف المسبار عند فجوة الضبط الموصى بها، وهي 2.5 mm (100 mils) من سطح الهدف (خرج يقارب -10 Vdc). استخدم سنًا لولبيًا مطابقًا للفئة، ولا تتجاوز عزم التركيب الأقصى المقنن البالغ 63.3 N-m (560 in-lb) للغلاف M14 x 1.5. عزم التركيب الموصى به هو 21.1 N-m (187 in-lb). حافظ على نصف قطر انحناء أدنى قدره 25.4 mm (1.0 in) لكل من أجزاء الكابل المدرعة وغير المدرعة. إذا تعرضت الموصلات لرطوبة عالية أو لزيت التوربينات، فركّب واقيًا للموصل من الفلوروسيليكون أو لفّه بشريط السيليكون ذاتي الالتحام الموصى به لمنع دخول الرطوبة وتدهور الإشارة.
يحمل مكوّن محوّل الطاقة هذا عدة اعتمادات دولية للسلامة والمناطق الخطرة بموجب الخيار 05:
