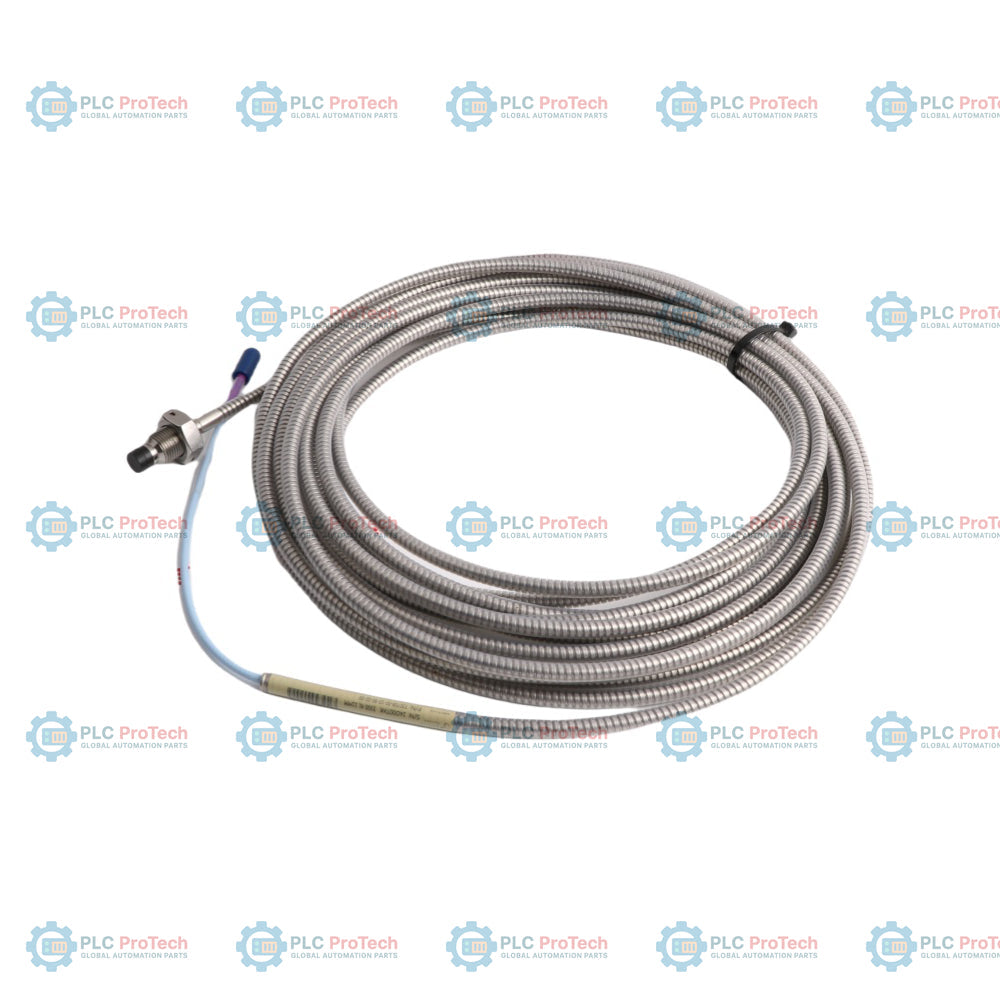

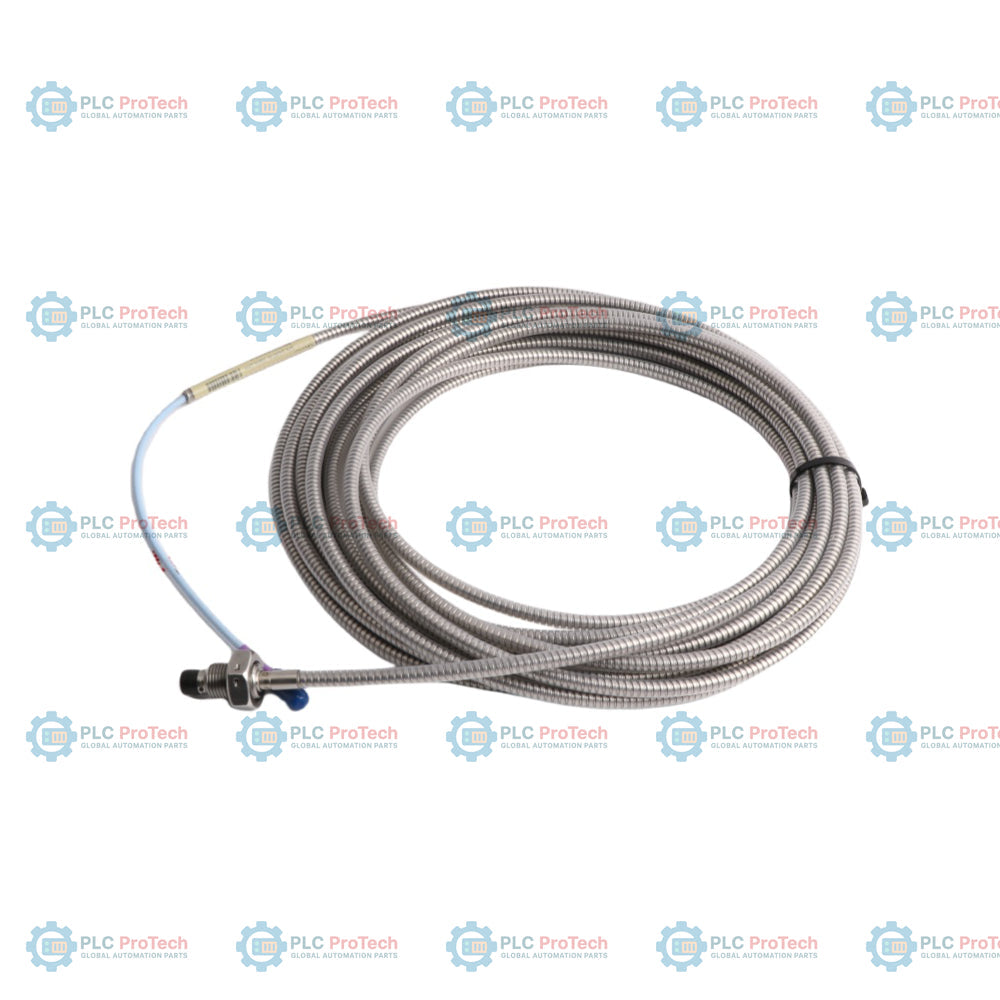

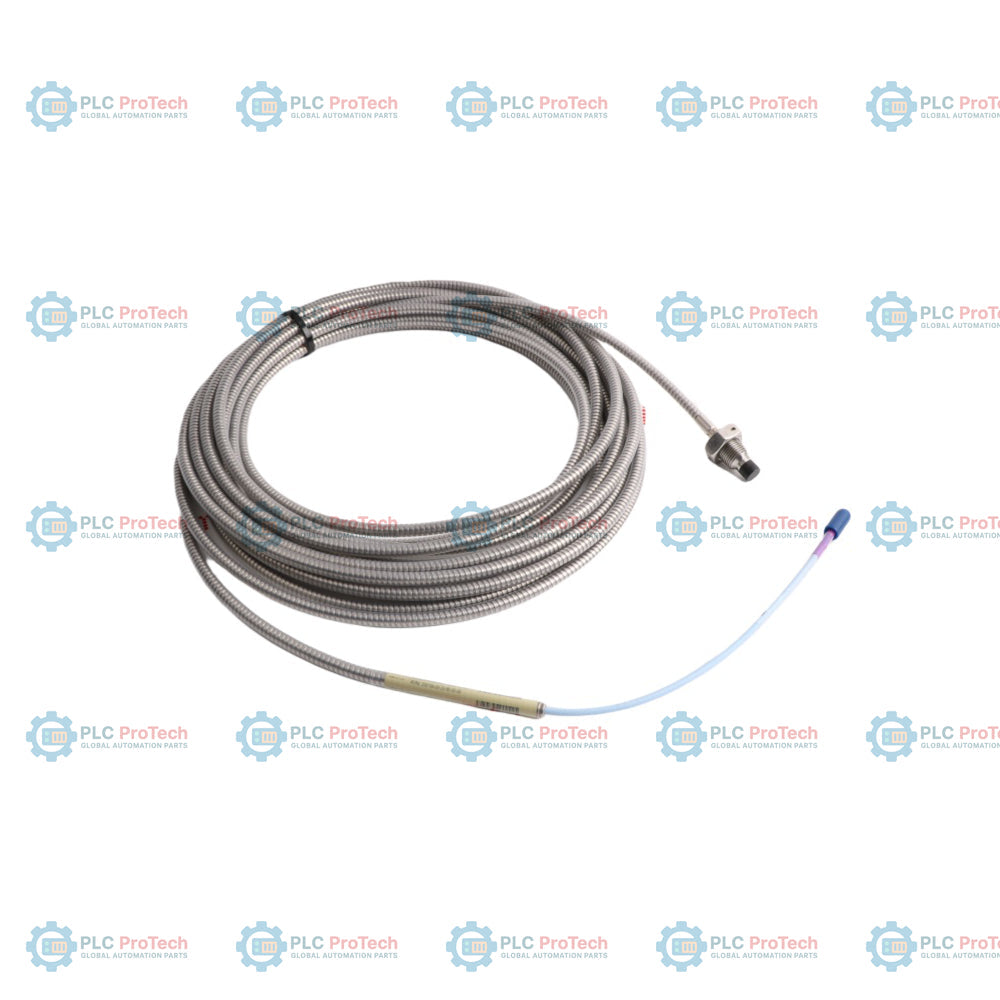

Bently Nevada 330708-00-20-50-02-05 مسبار قرب 3300 XL مقاس 11 mm

SKU 330708-00-20-50-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330708-00-20-50-02-05
Origin الولايات المتحدة
نوع المنتج: مسبار قرب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.18 kg
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

يحدد الخيار 00 (بطول غير ملولب يبلغ 0.0 بوصة) والخيار 20 (بطول إجمالي للغلاف يبلغ 2.0 بوصة) تهيئة مسبار القرب 3300 XL 11 mm هذه — 330708-00-20-50-02-05. يتميز هذا المسبار المدرع، ضمن الطراز الأساسي 330708، بسن 5/8-18 UNF-2A، وكابل مدمج بطول 5.0 أمتار (الخيار 50)، وموصل ClickLoc محوري قياسي (الخيار 02)، واعتمادات متعددة من الهيئات (الخيار 05). صُمم نظام المبدّل لتوفير قياسات لا تلامسية للاهتزاز والإزاحة في الآلات المزودة بمحامل ذات غشاء مائع، مع توفير نطاق خطي أطول من مسبارات 8 mm القياسية.

بخلاف الإصدارات غير المدرعة من العائلة نفسها، يتميز هذا الطراز بدرع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP فوق الكابل المحوري، ما يوفر مقاومة ميكانيكية عالية للقطع والتآكل في بيئات المراقبة الصناعية القاسية. ويتيح الطول الإجمالي المدمج البالغ 5.0 أمتار توصيل المسبار مباشرةً بمستشعر Proximitor بطول 5.0 أمتار من دون الحاجة إلى كابل تمديد منفصل، مما يقلل التوصيلات الكهربائية ويبسط مخطط التركيب.

الميزات

درع مرن من الفولاذ المقاوم للصدأ: يحمي الدرع المصنوع من الفولاذ المقاوم للصدأ AISI 302، مع غلاف خارجي من FEP، الكابل ثلاثي المحاور من التلف المادي والتلوث البيئي.
هيكل فولاذي ملولب: غلاف متين من الفولاذ المقاوم للصدأ AISI 304، مزود بسنون 5/8-18 UNF-2A، وملولب بالكامل (بطول غير ملولب يبلغ 0.0 بوصة) وطول غلاف يبلغ 2.0 بوصة.
موصل ClickLoc مطلي بالذهب: يحدد الخيار 02 موصل ClickLoc محوريًا مصغرًا بسنّ ذكر، يوفر اتصالًا آمنًا بقفل محكم يقاوم الارتخاء.
طول مدمج 5.0 م: يحدد الخيار 50 طولًا إجماليًا للمسبار يبلغ 5.0 أمتار (16.4 قدمًا)، ومعايرًا للاقتران مباشرةً مع مستشعر Proximitor بطول 5.0 أمتار.
معتمد من الهيئات: يجهّز الخيار 05 المبدّل بعدة شهادات دولية (CSA وATEX وIECEx) للاستخدام في البيئات الآمنة جوهريًا وغير المسببة للاشتعال.

التطبيقات

موضع الدفع المحوري: مراقبة مباشرة لإزاحة العمود في توربينات الغاز والبخار الصناعية الكبيرة.
التمدد التفاضلي المنحدر: قياسات التمدد الحراري النسبي على دوارات التوربينات البخارية.
الضواغط الترددية: قياسات موضع القضيب وهبوطه على قضبان المكبس.
قياس سرعة الدوران والسرعة: توليد إشارة دقيقة لسرعة الدوار ومرجع الطور (Keyphasor).

معلومات الطلب

الخيار / المقطع	الرمز على وحدة SKU هذه	الوصف / المعنى
رقم القطعة القابل للطلب	330708-00-20-50-02-05	مسبار قرب 3300 XL مقاس 11 مم، بسن 5/8-18 UNF، مع درع من الفولاذ المقاوم للصدأ
A - خيار الطول غير الملولب	00	طول غير ملولب 0.0 بوصة (0 مم)
B - خيار طول الغلاف الكلي	20	طول الغلاف الكلي الملولب 2.0 بوصة (51 مم)
C - خيار الطول الإجمالي	50	5.0 أمتار (16.4 قدم) إجمالي الطول (مصمم للاستخدام مع مستشعر Proximitor بطول 5.0 م فقط)
D - خيار الموصل ونوع الكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الجهة	05	اعتمادات متعددة (بما في ذلك CSA وATEX وIECEx)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الطراز/القطعة	330708-00-20-50-02-05
سلسلة المنتجات	نظام محول القرب 3300 XL مقاس 11 مم
مقاس السن	5/8-18 UNF-2A
نوع الدرع	درع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP
قطر طرف المسبار	11 مم
الطول غير الملولب	0.0 بوصة (0 مم)
طول الغلاف	2.0 بوصة (51 مم)
الطول الإجمالي للمسبار	5.0 م (16.4 قدم)
نوع الموصل	موصل ClickLoc محوري مصغر بسن توصيل ذكر
نوع الكابل	كابل محوري ثلاثي قياسي بقدرة 75 أوم، معزول بـ FEP
النطاق الخطي	4.0 مم (160 ميل)
الفجوة الموصى بها	2.5 مم (100 ميل)
معامل القياس التزايدي	3.94 فولت/مم (100 مللي فولت/ميل)
مادة المعايرة	فولاذ AISI 4140 (هدف مسطح بقطر أدنى 30.5 مم / 1.2 بوصة)
مقاومة التيار المستمر للمسبار	7.2 أوم +/- 0.8 أوم (من الموصل المركزي إلى الموصل الخارجي)
عزم غلاف المسبار (5/8-18)	الحد الأقصى المقدر: 45.2 نيوتن·متر (400 بوصة-رطل)؛ الموصى به: 15.2 نيوتن·متر (133 بوصة-رطل)
درجة حرارة التشغيل/التخزين	من ‎-52 درجة مئوية إلى ‎+177 درجة مئوية (من ‎-62 درجة فهرنهايت إلى ‎+351 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات
مادة غلاف المسبار	فولاذ مقاوم للصدأ AISI 304
مادة طرف المسبار	كبريتيد البوليفينيلين (PPS)
اعتمادات الجهات	اعتمادات متعددة (CSA وATEX وIECEx) للمناطق الخطرة

إرشادات التركيب

يُعد التركيب الصحيح لمسبار القرب 3300 XL 11 مم أمرًا بالغ الأهمية لقياس اهتزاز الآلات والإزاحة المحورية. اتبع الإرشادات الهندسية التالية:

سن لولب المسبار وعزم ربط الغلاف: ثبّت الغلاف الملولب 5/8-18 باستخدام صامولة مطابقة. تأكد من ألا يتجاوز تعشيق اللولب 0.938 بوصة لتجنب الانحشار. لا تتجاوز عزم الربط الأقصى المقدر البالغ 45.2 N-m (400 بوصة-رطل)؛ وعزم الربط الموصى به للتركيب هو 15.2 N-m (133 بوصة-رطل).
متطلبات حجم الهدف: لمعايرة النطاق الخطي الكامل، استخدم هدفًا مسطحًا مصنوعًا من فولاذ AISI 4140 بقطر أدنى يبلغ 30.5 مم (1.2 بوصة).
التعامل مع الكابل والتدريع: لا تتجاوز الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم (1.0 بوصة) للكابل المدرع. تجنب تمرير الكابل بالقرب من خطوط الجهد العالي أو مصادر الضوضاء الكهربائية.
حماية الموصل: حافظ على نظافة الوصلة وجفافها. رغم أن الخيار 02 لا يتضمن واقيًا مثبتًا مسبقًا للموصل، تأكد من لف وصلة ClickLoc المحورية المصغرة بشريط سيليكون أو وضعها داخل قناة واقية إذا كانت معرضة للرطوبة أو البلل أو زيت التوربينات.

الامتثال والشهادات

صُمم مسبار القرب 3300 XL 11 مم ليتوافق مع اللوائح الصناعية القياسية. وبموجب الخيار 05، يتأهل نظام المحول للحصول على اعتمادات متعددة من الهيئات التنظيمية للمناطق الخطرة:

ATEX/IECEx: آمن جوهريًا (Ex ia IIC T5...T1 Ga، Ex ia IIIC T90degC...T280degC Dc) وغير مولد للشرر/بأمان متزايد (Ex nA IIC T5...T1 Gc، Ex ec IIC T5...T1 Gc) عند تركيبه وفقًا للمخططين 141092 و140979.
أمريكا الشمالية (cNRTLus): الفئة I، القسم 1، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III. الفئة I، القسم 2، المجموعات A وB وC وD؛ الفئة I، المنطقة 0، AEx/Ex ia IIC؛ الفئة I، المنطقة 2، AEx/Ex nA أو ec IIC.
التوافق الكهرومغناطيسي (EMC): يتوافق مع التوجيه الأوروبي 2014/30/EU، والمعيارين EN 61000-6-2 (المناعة) وEN 61000-6-4 (الانبعاثات) للبيئات الصناعية.
RoHS: يتوافق مع التوجيه الأوروبي 2011/65/EU ولوائح RoHS الصينية.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ماذا يمثّل رقم الجزء 330708-00-20-50-02-05؟

يمثّل رقم الجزء هذا مسبار اقتراب Bently Nevada 3300 XL مقاس 11 مم، بهيكل ملولب 5/8-18 UNF، ويتميز بطول غير ملولب قدره 0.0 بوصة، وطول إجمالي للهيكل قدره 2.0 بوصة، وطول إجمالي قدره 5.0 أمتار، وكابل محوري قياسي مزود بموصل ClickLoc، واعتمادات متعددة من الجهات المختصة.

لماذا يبلغ الطول الإجمالي للمسبار 330708-00-20-50-02-05 مقدار 5.0 أمتار؟

يحدد الخيار 50 طولًا إجماليًا للمسبار قدره 5.0 أمتار. صُممت المسابير بهذا الطول لتتصل مباشرةً بمستشعر Proximitor بطول 5.0 أمتار من دون الحاجة إلى كابل تمديد وسيط، مما يبسّط سلسلة القياس.

ما فائدة خيار الهيكل المدرّع في المسبار 330708؟

يتضمن الطراز الأساسي 330708 تدريعًا مرنًا مدمجًا من الفولاذ المقاوم للصدأ AISI 302، مع غلاف خارجي من FEP فوق الكابل المحوري، لحمايته من التآكل والقطوع المادية والملوثات البيئية القاسية في التجهيزات الصناعية الصعبة.

ما اعتمادات الجهات المختصة المشمولة ضمن الخيار 05؟

يوفر الخيار 05 عدة اعتمادات للمناطق الخطرة، بما في ذلك شهادات ATEX وIECEx وشهادات أمريكا الشمالية (cNRTLus)، مما يتيح التركيب في البيئات الآمنة جوهريًا وغير القابلة للاشتعال.
