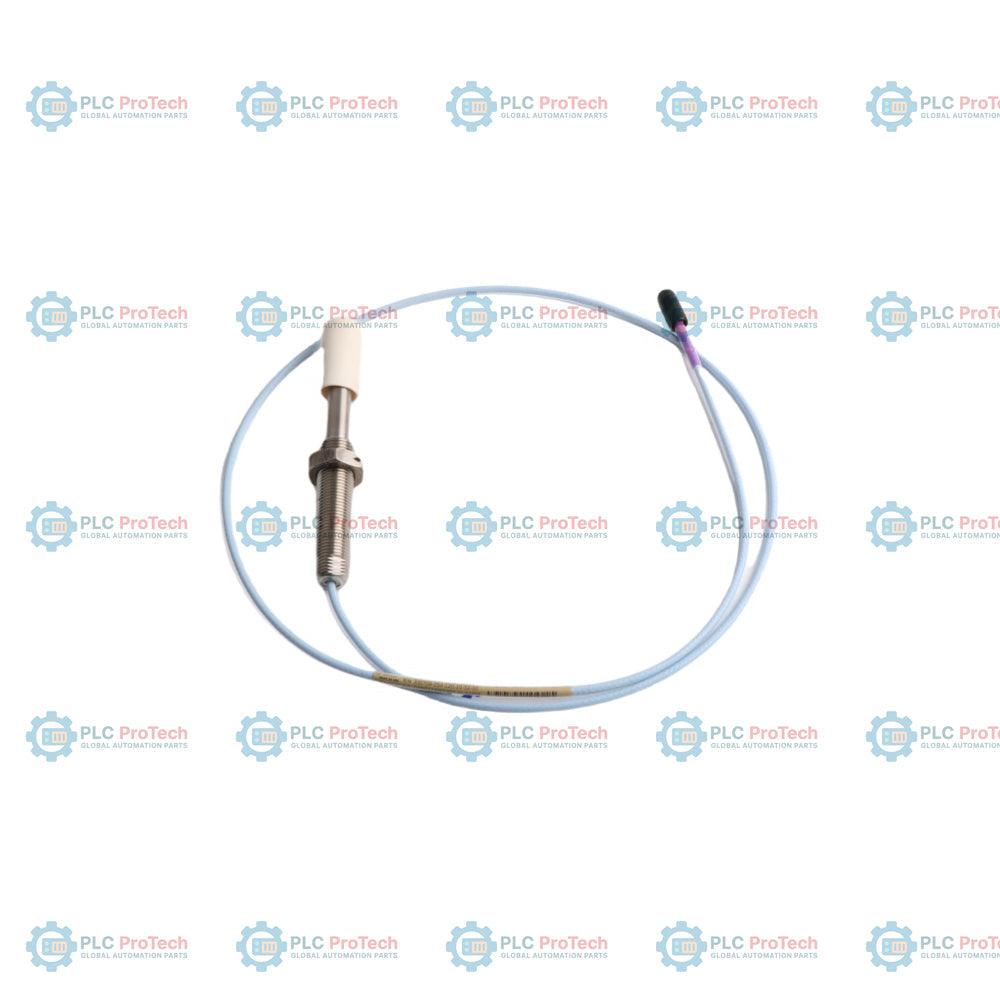

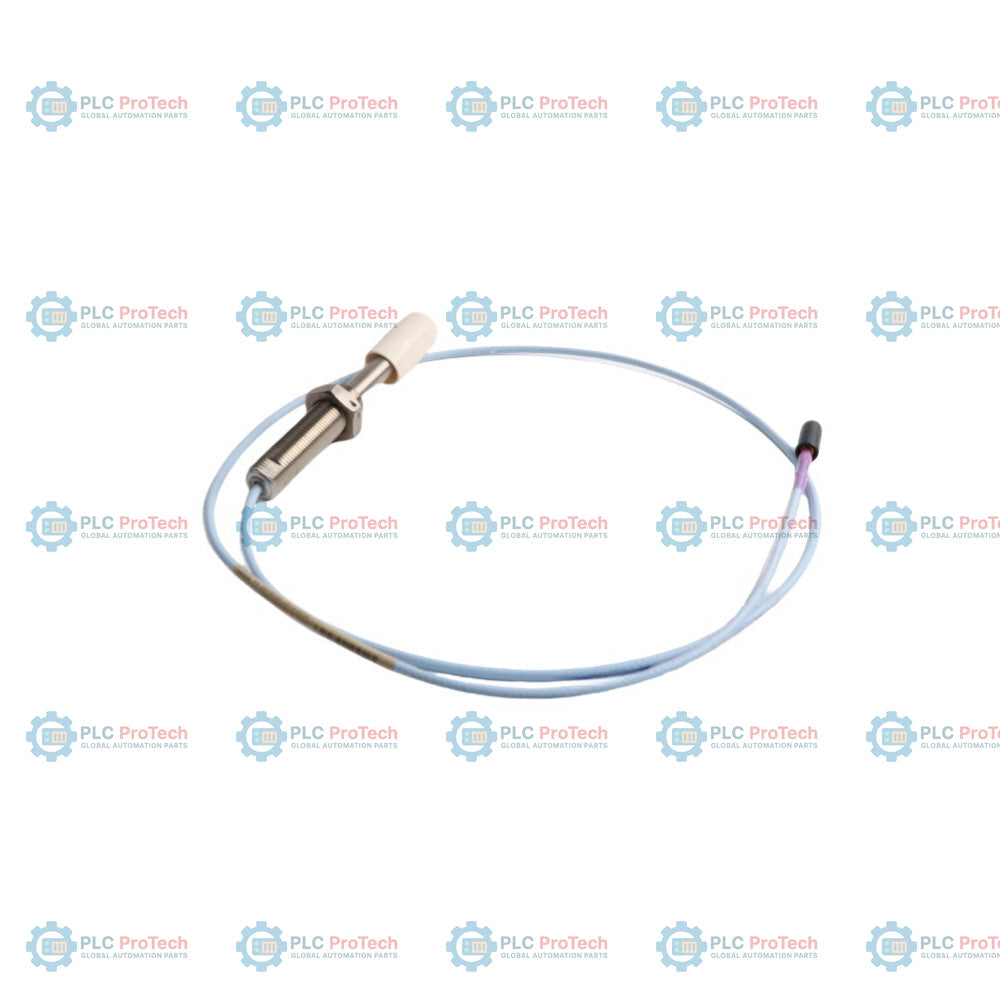

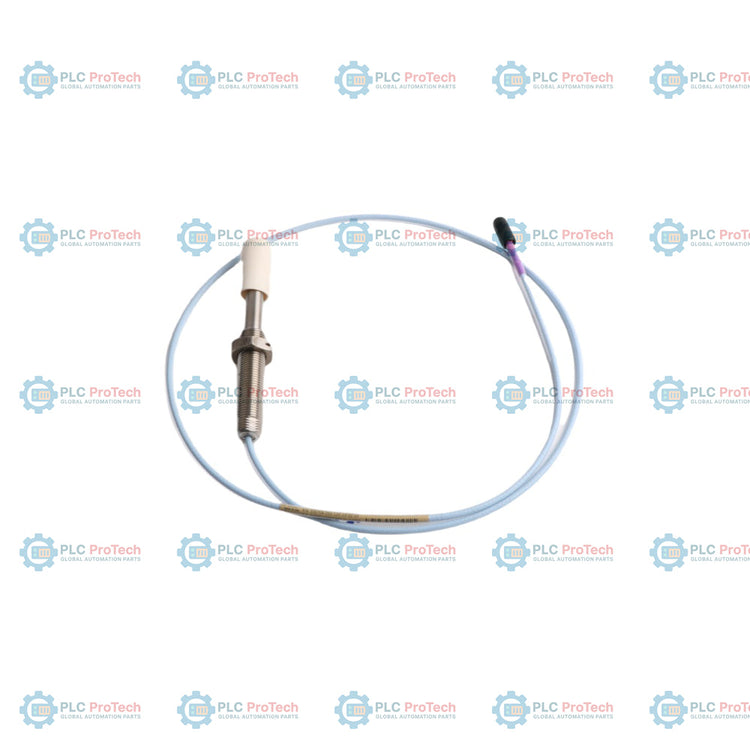

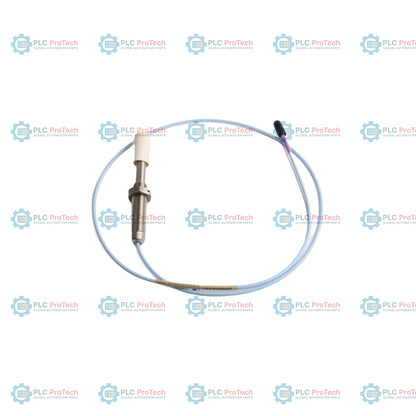

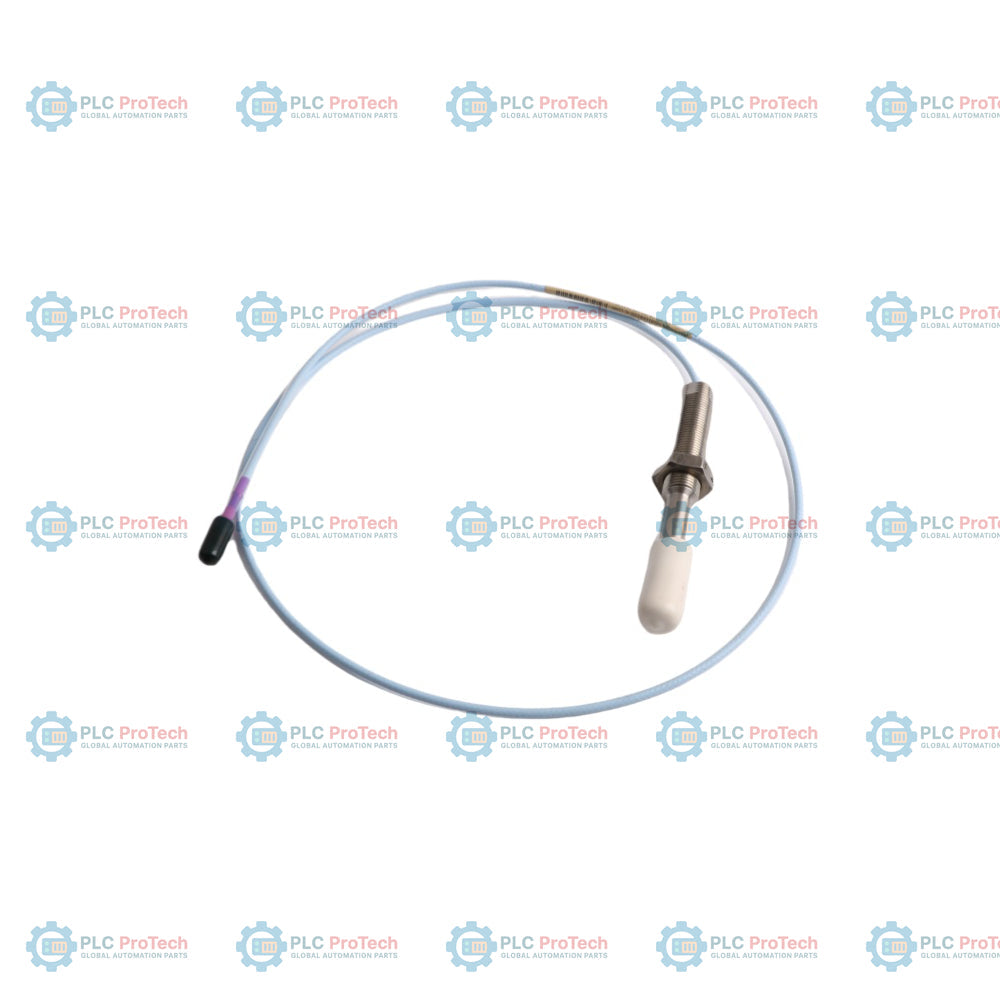

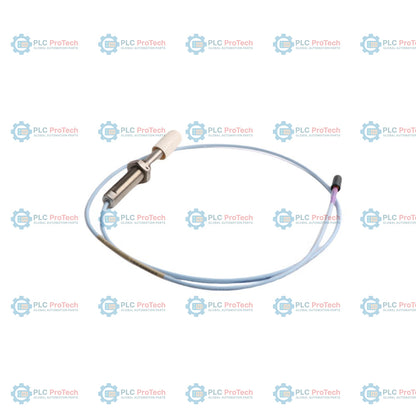

Bently Nevada 330709-050-120-10-02-00 3300 XL مسبار تقارب 11 مم

SKU 330709-050-120-10-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330709-050-120-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار تقارب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330709-050-120-10-02-00: يتميز تكوين مسبار القرب المتري 3300 XL ‏11 مم هذا، ذو السن M16 × 1.5 وغير المُدرّع، بطول غير ملولب يبلغ 50 مم، وطول هيكل إجمالي يبلغ 120 مم، وطول إجمالي يبلغ 1.0 م، وموصل ClickLoc محوري مصغّر قياسي.

بخلاف الطرز المزوّدة بدرع واقٍ من الفولاذ المقاوم للصدأ (مثل الطراز 330710) أو تلك التي تتضمن خيارات كابل FluidLoc (الخياران 11 أو 12) لمقاومة انتقال السوائل، يعتمد هذا التكوين على كابلات محورية قياسية وبنية غير مُدرّعة. ويوفّر قطر الطرف البالغ 11 مم نطاقًا خطيًا ممتدًا مقارنةً بأنظمة المحوّل ذات 8 مم، ما يجعله مناسبًا لقياسات موضع الآلات التي تتطلب نطاقًا أكبر.

الميزات

تصميم بسن متري: يتميز بسن تثبيت M16 × 1.5 على جسم مسبار غير مُدرّع (الطراز 330709).
طول غير ملولب 50 مم (الخيار 050) وطول هيكل إجمالي 120 مم (الخيار 120) لتحقيق تباعد مادي مستهدف.
طول إجمالي 1.0 م (الخيار 10) يلائم متطلبات أسلاك توصيل مجسات القرب الأقصر.
موصل ClickLoc محوري مصغّر قياسي (الخيار 02) من دون واقٍ للموصل.
طرف مسبار من كبريتيد البوليفينيلين (PPS) وهيكل من الفولاذ المقاوم للصدأ AISI 304 لعزل بيئة العملية.
نطاق قياس خطي ممتد يبلغ 4.0 مم (160 ميل) لزيادة حساسية الإزاحة.

التطبيقات

قياسات الموضع الدفعي (المحوري) في التوربينات البخارية.
قياسات التمدد التفاضلي التدريجي في أنظمة توليد الطاقة.
مراقبة موضع القضيب وسقوطه في الضواغط الترددية.
توليد إشارات مقياس سرعة الدوران والسرعة الصفرية ومرجع الطور (Keyphasor).
مراقبة الاهتزاز الشعاعي والموضع في الآلات ذات المحامل الغشائية السائلة.

معلومات الطلب

الخيار / المقطع	الرمز في وحدة SKU هذه	الوصف / المعنى
رقم الطراز الأساسي	330709	مسبار 3300 XL ‏11 مم، بسن M16 × 1.5، من دون تدريع
A: خيار الطول غير الملولب	050	طول غير ملولب 50 مم (يُطلب بزيادات قدرها 2 مم)
B: خيار طول الهيكل الإجمالي	120	طول الهيكل الإجمالي 120 مم (يُطلب بزيادات قدرها 2 مم)
C: خيار الطول الإجمالي	10	طول المسبار الإجمالي 1.0 متر (3.3 قدم)
D: خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغّر، كابل قياسي
E: خيار اعتماد الوكالة	00	لا يلزم الحصول على اعتمادات للمناطق الخطرة

المواصفات الفنية

المعلَمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء	330709-050-120-10-02-00
توافق نظام المحوّل	نظام محوّل القرب 3300 XL ‏11 مم
قطر الطرف	11 مم
نوع السن اللولبي	سن لولبي M16 × 1.5
خيار التدريع	غير مُدرّع
النطاق الخطي	4.0 مم (160 ميل) بدءًا من 0.5 مم (20 ميل) من الهدف
عامل المقياس التزايدي (ISF)	3.94 V/mm (100 mV/mil) +/-10%
إعداد الفجوة الموصى به	2.5 mm (100 mils)
الانحراف عن الخط المستقيم (DSL)	أقل من +/-0.10 mm (+/-4 mils) عند درجة الحرارة القياسية؛ وأقل من +/-0.15 mm (+/-6 mils) عبر درجات الحرارة الممتدة
الاستجابة الترددية	من 0 إلى 8 kHz (+0, -3 dB نموذجيًا مع ما يصل إلى 305 meters من توصيلات الموقع)
مادة طرف المجس	بولي فينيلين كبريتيد (PPS)
مادة هيكل المجس	فولاذ مقاوم للصدأ AISI 304 (SST)
مواصفات كابل المجس	كابل ثلاثي المحاور بقدرة 75 ohm، معزول بمادة فلوروإيثيلين بروبيلين (FEP)
طول كابل المجس	1.0 meter (3.3 feet)
نوع الموصل	موصل محوري مصغر ذكر ClickLoc، من النحاس المطلي بالذهب
قوة الشد (الحد الأقصى المقدر)	330 N (75 lb) بين هيكل المجس وسلك توصيل المجس؛ و270 N (60 lb) عند موصلات سلك توصيل المجس بكابل التمديد
عزم ربط هيكل المجس (الحد الأقصى المقدر)	63.3 N-m (560 in-lb)
عزم ربط هيكل المجس (الموصى به)	21.1 N-m (187 in-lb)
الحد الأدنى لنصف قطر الانحناء	25.4 mm (1.0 in)
مقاومة التيار المستمر للمجس (R_PROBE)	5.9 +/-0.5 ohms (بين الموصل المركزي والموصل الخارجي)
درجة حرارة التشغيل والتخزين	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات

إرشادات التركيب

عزم ربط هيكل المجس: عند تركيب المجس M16 x 1.5، لا تتجاوز الحد الأقصى المقدر للعزم البالغ 63.3 N-m (560 in-lb). عزم الربط الموصى به للتركيب هو 21.1 N-m (187 in-lb).
حدود تعشيق السن اللولبي: يبلغ الحد الأقصى لطول التعشيق اللولبي للهيكل ذي المقاس M16 x 1.5 مقدار 24 mm. قد يؤدي تجاوز هذا العمق إلى انحشار أو تلف.
مناولة الموصل: أحكم ربط الموصل المحوري المصغر ClickLoc باليد. يبلغ الحد الأقصى المسموح به لعزم الربط بين موصل وموصل 0.565 N-m (5 in-lb).
نصف قطر انحناء الكابل: حافظ على حد أدنى لنصف قطر انحناء قدره 25.4 mm (1.0 in) على طول كابل المجس وأي مسار لكابل تمديد، لمنع تلف الموصل الداخلي.
الحماية من السوائل: عند تعريض وصلة المجس لزيت التوربينات أو السوائل الصناعية، استخدم وسائل حماية مناسبة أو واقيات للموصل لمنع التلوث. تجنب الشريط السيليكوني.

الامتثال والاعتمادات

توجيه EMC ‏2014/30/EU: متوافق مع EN 61000-6-2 (المناعة) وEN 61000-6-4 (الانبعاثات) للبيئات الصناعية.
توجيه RoHS ‏2011/65/EU: متوافق مع قيود RoHS.
الجزء 15 من لوائح FCC: متوافق مع المتطلبات المتعلقة بالأجهزة الرقمية والتداخل.
اعتمادات المناطق الخطرة: تم تكوين وحدة SKU المحددة هذه (الخيار 00) باعتمادات الجهات «غير مطلوبة»، ولا تتضمن علامات اعتماد للمناطق الخطرة.

FAQ

ما نوع سنّ التثبيت وتصميم الغلاف المميزان لمسبار القرب 330709-050-120-10-02-00؟

يتميز هذا المسبار بسنّ متري M16 x 1.5 وتصميم غلاف غير مدرّع.

ماذا يمثّل رمزا خياري الطول غير الملولب وطول الغلاف 050 و120 لهذا المسبار؟

يحدد الخيار 050 طولًا غير ملولب قدره 50 مم، بينما يحدد الخيار 120 طولًا إجماليًا للغلاف قدره 120 مم.

ما الطول الإجمالي ونوع الموصل لهذا التكوين المحدد للمسبار؟

يأتي بتكوين ذي طول إجمالي قدره 1.0 متر (3.3 قدم) (الخيار 10)، وموصل ClickLoc محوري مصغر قياسي (الخيار 02).

هل يحمل المسبار 330709-050-120-10-02-00 اعتمادات للمناطق الخطرة؟

لا، يتضمن هذا الإصدار المحدد اختيار اعتماد الوكالة 00، ما يعني أن الاعتمادات غير مطلوبة.
