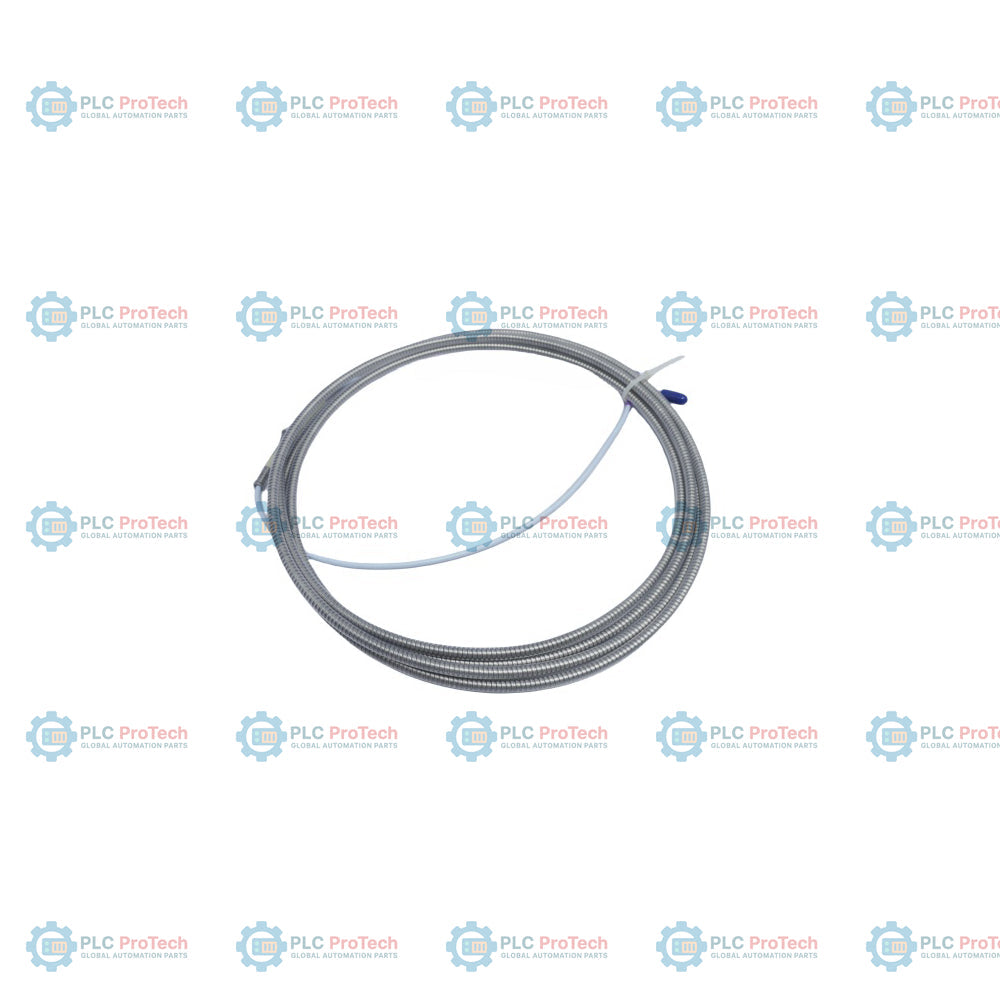

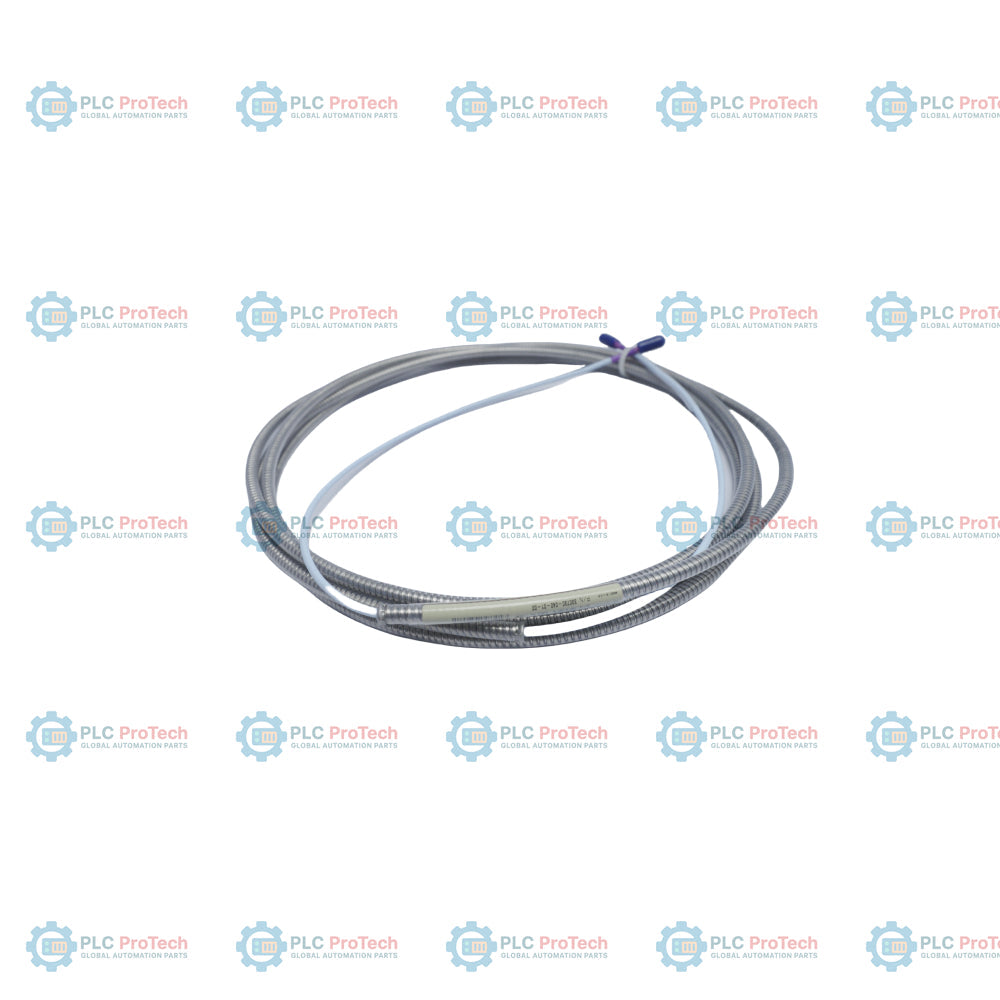

Bently Nevada 330730-040-01-00 3300 XL كابل تمديد 11 مم

SKU 330730-040-01-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330730-040-01-00
Country of origin:الولايات المتحدة
نوع المنتج: كابل تمديد 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدّد الخيار 040 (طول 4.0 أمتار) والخيار 01 (الكابل المحوري المدرّع) تكوين كابل التمديد 3300 XL مقاس 11 مم هذا — 330730-040-01-00. يُستخدم كابل تمديد 3300 XL مقاس 11 مم لسد الفجوة المادية بين مسبار القرب 3300 XL مقاس 11 مم وحساس Proximitor 3300 XL مقاس 11 مم. وهو يدعم قياسات الإزاحة بالتيارات الدوامية غير التلامسية في أنظمة حماية الآلات.

بخلاف الكابلات القياسية غير المدرّعة (الخيار 02) أو إصدارات FluidLoc (الخيار 10)، يُغلّف هذا الإصدار بتدريع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP، ما يحمي الخط المحوري الداخلي من التآكل المادي والأضرار الميكانيكية في بيئات التوربينات أو الضواغط الصعبة. وللحفاظ على الضبط الدقيق لنظام المحول، يجب إقران هذا الكابل بطول 4.0 أمتار إما بمسبار طوله 1.0 متر لتكوين نظام بطول 5.0 أمتار، أو بمسبار طوله 5.0 أمتار لتكوين نظام بطول 9.0 أمتار. تكوين الخيار 00 هذا مخصص للتطبيقات التي لا تتطلب اعتمادات متخصصة للمناطق الخطرة.

الميزات

قلب كابل محوري ثلاثي قياسي بقطر 75 أوم، معزول بـ FEP، مع تدريع واقٍ مرن من الفولاذ المقاوم للصدأ AISI 302.
غلاف خارجي من FEP فوق التدريع لمقاومة التعرض للزيت والماء والمواد الكيميائية الصناعية.
موصلات محورية ClickLoc مدمجة مطلية بالذهب ومصنوعة من النحاس الأصفر (ذكر واحد وأنثى واحدة) لضمان نقل مستقر للإشارة.
يساهم طول الكابل البالغ 4.0 أمتار (13.1 قدمًا) في تكوين حلقة نظام إجمالية مُعايرة بطول 5.0 أمتار أو 9.0 أمتار.
يُسهّل الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم (1.0 بوصة) التركيب والتوجيه حول إطارات الآلات.

التطبيقات

مراقبة الموضع المحوري لدوار التوربينات البخارية والغازية.
قياس الاهتزاز الشعاعي لعمود الضاغط التوربيني.
حماية الآلات الدوارة الحرجة ضمن حلقات محولات مقاس 11 مم.
تركيبات المراقبة الميكانيكية التي تتطلب توجيه كابل مُدرّع لمنع الأضرار المادية.

معلومات الطلب

الخيار الخيار	الرمز الموجود على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330730-040-01-00	كابل تمديد 3300 XL مقاس 11 مم
AAA - خيار طول الكابل	040	4.0 أمتار (13.1 قدمًا)
BB - خيار الموصل والكابل	01	كابل مُدرّع (فولاذ مقاوم للصدأ AISI 302 مرن مع غلاف خارجي من FEP)
CC - خيار اعتماد الوكالة	00	غير مطلوب

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
الطراز / رقم الجزء	330730-040-01-00
توافق النظام	نظام محول القرب 3300 XL مقاس 11 مم
تركيب الكابل	كابل محوري ثلاثي بقطر 75 أوم، معزول بـ FEP
حماية الدرع	درع مرن من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من FEP
طول الكابل	4.0 m (13.1 ft)
القطر الخارجي للكابل القياسي	3.7 mm (0.15 in) كحد أقصى
القطر الخارجي للكابل المدرع	7.6 mm (0.30 in) كحد أقصى
مقاومة التيار المستمر للقلب (RCORE)	0.3 +/- 0.1 ohms
مقاومة التيار المستمر للدرع/الغلاف (RJACKET)	1.0 +/- 0.25 ohms
سعة كابل التمديد	69.9 pF/m (21.3 pF/ft) نموذجي
مادة الموصل	نحاس مطلي بالذهب
أنواع الموصلات	موصلات ClickLoc محورية مصغرة (واحد ذكر وواحد أنثى)
قوة الشد	شدّ أقصى مُقدّر بين المسبار والكابل يبلغ 270 N (60 lbs)
الحد الأدنى لنصف قطر الانحناء	25.4 mm (1.0 in)
درجة حرارة التشغيل والتخزين	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
حد الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (مع موصلات محمية)

التوصيلات والواجهات

طرف الموصل	نوع الموصل	الوظيفة
طرف توصيل المسبار	موصل ClickLoc محوري مصغر أنثى	يثبت في الموصل الذكر لمسبار القرب ‏3300 XL 11 mm
طرف توصيل الحساس	موصل ClickLoc محوري مصغر ذكر	يثبت في الموصل الأنثى لحساس Proximitor ‏3300 XL 11 mm

إرشادات التركيب

مطابقة الكابل: يجب أن يطابق الطول الإجمالي المشترك لسلك مسبار القرب وكابل التمديد هذا الطولَ المُعاير (5.0 m أو 9.0 m) لحساس Proximitor المقترن.
توصيل الموصل: تأكد من أن موصلات ClickLoc نظيفة وجافة وموصولة بالكامل. يُوصى بالربط بإحكام باستخدام الأصابع، مع حد أقصى لعزم الدوران بين الموصلات قدره 0.565 N-m (5 in-lb).
الحماية: ضع شريط سيليكون ذاتي الاندماج أو واقيات موصلات لإحكام عزل الوصلة عن البيئة. لا يُنصح باستخدام شريط السيليكون إذا كان معرضًا مباشرةً لزيت التوربين.
نصف قطر الانحناء: تجنب ثني الكابل المدرع بزاوية أشد من الحد الأدنى لنصف القطر البالغ 25.4 mm (1.0 in) أثناء التوجيه.
التثبيت: استخدم مشابك كابلات مناسبة لدعم الكابل المدرع على امتداد مساره لمنع الإجهاد المفرط على أطراف الموصل.

الامتثال والشهادات

EMC: EN 61000-6-2 (الحصانة)، EN 61000-6-4 (الانبعاثات)
RoHS: توجيه الجماعة الأوروبية 2011/65/EU
FCC: متوافق مع الجزء 15 من قواعد FCC
المناطق الخطرة: تُحدَّد تهيئة الخيار 00 هذه للبيئات التي لا تتطلب اعتمادات المناطق الخطرة من الجهات المختصة.

FAQ

ماذا يمثّل التكوين 330730-040-01-00؟

يمثّل رقم الجزء كابل تمديد 3300 XL مقاس 11 مم بطول 4.0 أمتار (الخيار 040)، وغطاءً مدرّعًا مرنًا من الفولاذ المقاوم للصدأ مع غلاف خارجي من FEP (الخيار 01)، ومن دون اعتمادات متخصصة للمناطق الخطرة (الخيار 00).

ما مجسّات القرب المتوافقة مع كابل التمديد هذا بطول 4.0 أمتار؟

صُمّم هذا الكابل لأنظمة 3300 XL مقاس 11 مم. ويجب إقرانه بمسبار طوله 1.0 متر لإكمال حلقة نظام بطول 5.0 أمتار، أو بمسبار طوله 5.0 أمتار لإكمال حلقة نظام بطول 9.0 أمتار.

ما الحد الأدنى لنصف قطر الانحناء لهذا الكابل المدرّع؟

الحد الأدنى لنصف قطر الانحناء هو 25.4 مم (1.0 بوصة)، مع غلاف التدريع المصنوع من الفولاذ المقاوم للصدأ أو من دونه.

ما قيم المقاومة الكهربائية لكابل التمديد هذا بطول 4.0 أمتار؟

تبلغ مقاومة غلاف الدرع المحوري إلى الدرع (RJACKET) النموذجية في الكابل 1.0 +/- 0.25 أوم، وتبلغ مقاومة قلب الموصل المركزي (RCORE) 0.3 +/- 0.1 أوم.
