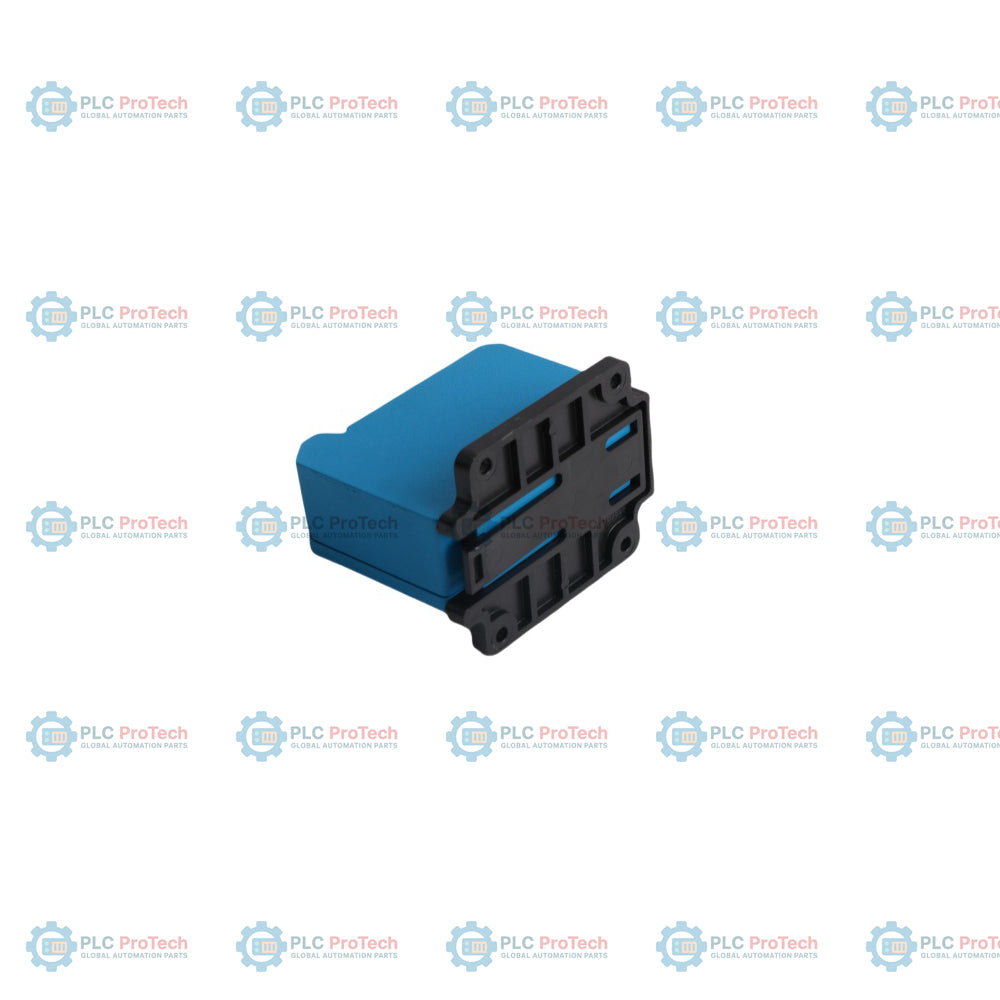

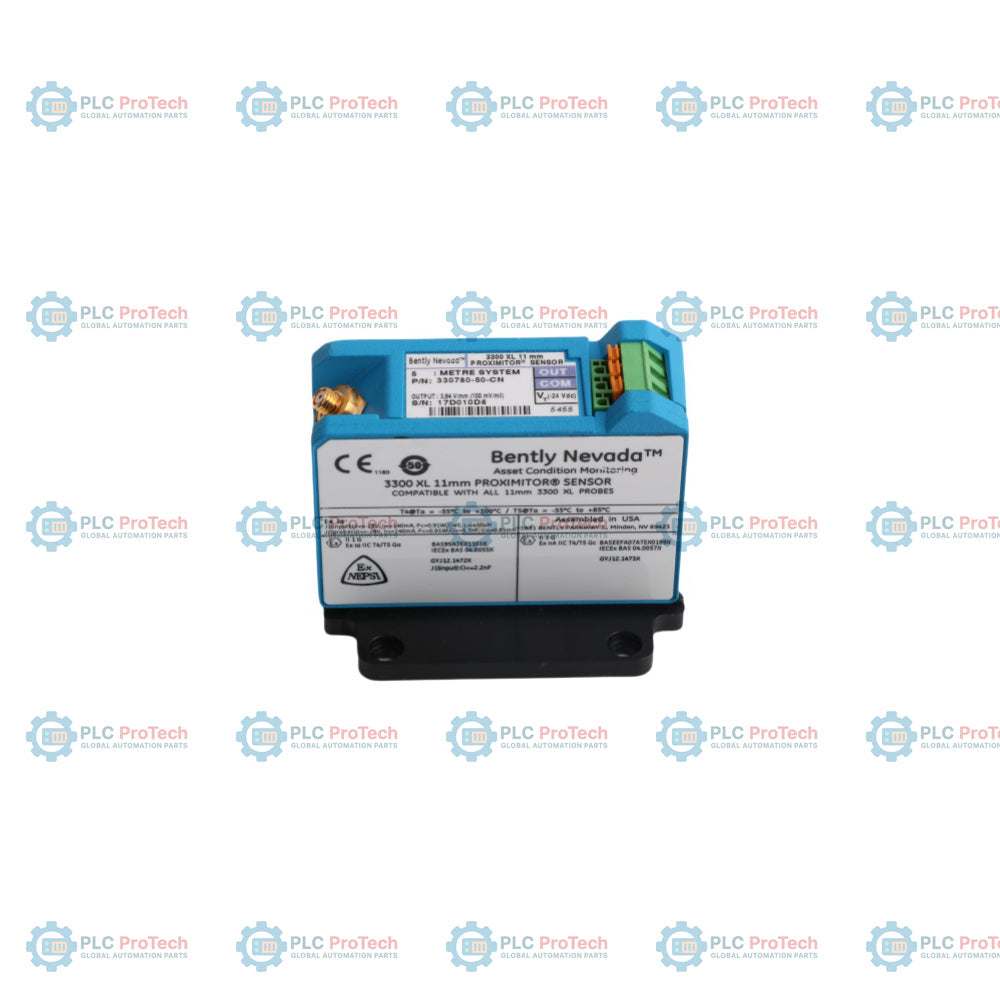

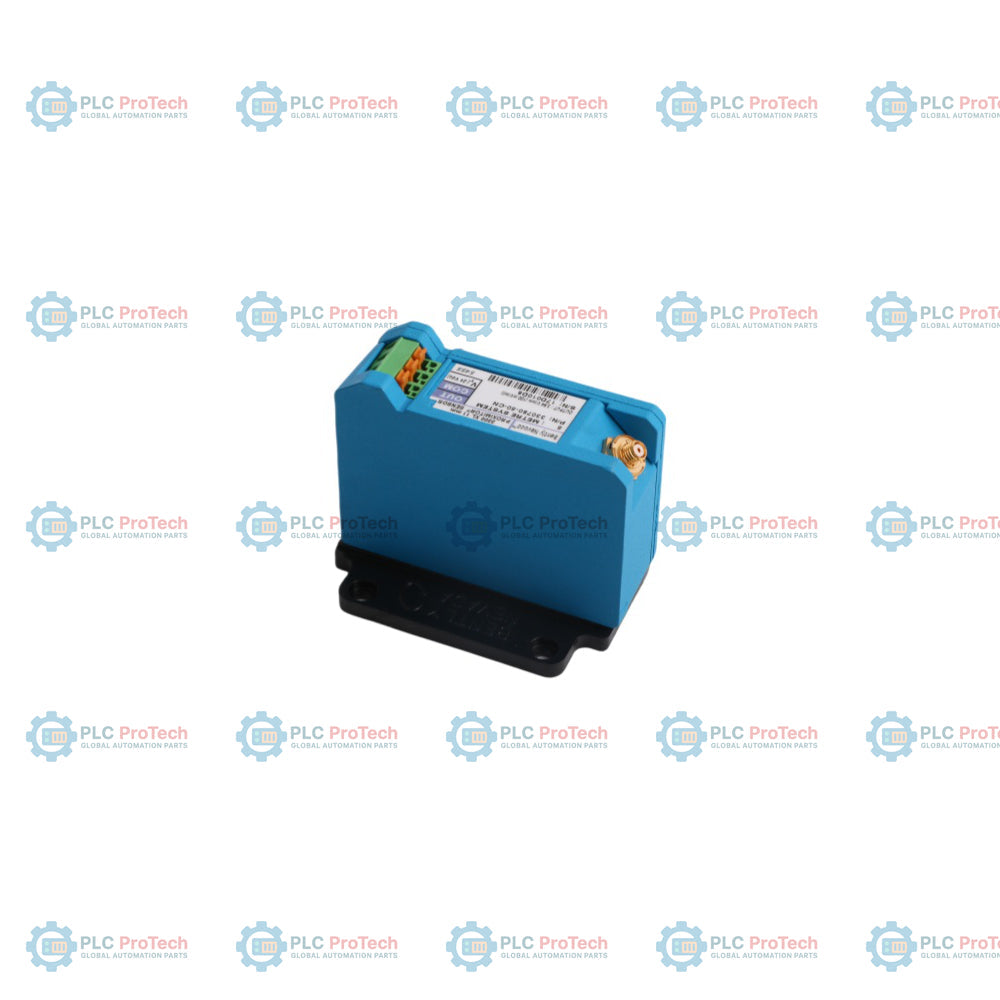

Bently Nevada 330780-50-CN مستشعر Proximitor ‏3300 XL مقاس 11 مم

SKU 330780-50-CN

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330780-50-CN
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر Proximitor ‏3300 XL‏ 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330780-50-CN: تم تكوين مستشعر القرب 3300 XL مقاس 11 مم هذا بطول نظام إجمالي يبلغ 5.0 م (16.4 قدمًا) مع أجهزة تثبيت على اللوحة (الخيار 50)، إلى جانب حزمة اعتماد خاصة بالمناطق الخطرة في الصين (اللاحقة -CN) تتضمن شهادتي NEPSI وCCC. يعالج المستشعر إشارات التيار الدوامي الواردة من مجسات القرب المتوافقة مقاس 11 مم وكابلات التمديد لتوفير خرج تناظري قدره 3.94 V/mm (100 mV/mil) يتناسب مع مسافة الهدف.

بخلاف التكوين القياسي 330780-50-00 أو تكوين -05 ذي الاعتمادات المتعددة، يفي إصدار اللاحقة -CN بالمتطلبات التنظيمية المحلية للبيئات المقاومة للانفجار واللهب في الصين. يوفّر نظام القرب مقاس 11 مم نطاق قياس خطيًا ممتدًا يبلغ 4.0 مم (160 mil) مقارنةً بالأنظمة القياسية مقاس 8 مم، ما يسهّل مراقبة الإزاحة والاهتزاز في الآلات الكبيرة ذات المحامل ذات الغشاء الزيتي، والتوربينات البخارية، والضواغط الترددية.

الميزات

يوفّر تكوين الخيار 50 طول نظام يبلغ 5.0 أمتار مع أجهزة تثبيت مدمجة على اللوحة.
تتضمن اللاحقة -CN اعتمادات NEPSI وCCC للمناطق الخطرة للتركيبات الصناعية داخل الصين.
ينتج عامل مقياس خرج خطيًا قدره 3.94 V/mm (100 mV/mil) عبر نطاق قياس يبلغ 4.0 مم (160 mil).
يستبدل مباشرةً مكونات محولات السلسلتين الأقدم 7200، مقاسي 11 مم و14 مم.
يوفّر خرجًا منخفض الممانعة بقيمة 50 أوم مع رفض عالٍ لضوضاء مصدر التغذية، بأقل من 2 mV من تغير الخرج لكل تغير بمقدار فولت واحد في الدخل.

التطبيقات

قياسات التمدد التفاضلي لمنحدر التوربين البخاري.
تتبّع هبوط قضيب الضاغط الترددي وموضع القضيب.
مراقبة موضع الدفع المحوري عالي السعة واهتزاز العمود الشعاعي.
تتبّع إزاحة الآلات ذات المحامل ذات الغشاء الزيتي.
مرجع طور Keyphasor وقياسات مقياس سرعة الدوران عند السرعة الصفرية.

معلومات الطلب

الجزء / الخيار	الرمز في SKU هذا	المعنى / الوصف
الطراز الأساسي	330780	مستشعر القرب 3300 XL مقاس 11 مم
الخيار A - الطول والتثبيت	50	طول النظام 5.0 أمتار (16.4 قدمًا)، تثبيت على لوحة
خيار اللاحقة	-CN	حزمة اعتماد المناطق الخطرة في الصين (شهادتا NEPSI وCCC)

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء / SKU	330780-50-CN
توافق النظام	نظام محول القرب 3300 XL ‏11 مم
متطلبات طاقة الدخل	من ‎-17.5 فولت تيار مستمر إلى ‎-26 فولت تيار مستمر (من دون حواجز) عند استهلاك تيار أقصى قدره 12 مللي أمبير؛ ومن ‎-23 فولت تيار مستمر إلى ‎-26 فولت تيار مستمر (مع الحواجز)
حساسية مصدر الطاقة	تغير جهد الخرج أقل من 2 مللي فولت لكل تغير قدره فولت واحد في جهد الدخل
ممانعة الخرج	50 أوم
النطاق الخطي	4.0 مم (160 ميل)، من حوالي 0.5 مم إلى 4.5 مم (من 20 إلى 180 ميل)
النطاق الممتد	تقريبًا من 0.5 مم إلى 5.0 مم (من 20 إلى 200 ميل)، مع انحراف عن الخط المستقيم (DSL) أقل من ‎+/-0.15 مم (‎+/-6 ميل)
إعداد الفجوة الموصى به	2.5 مم (100 ميل)
معامل التدريج التزايدي (ISF)	3.94 فولت/مم (100 مللي فولت/ميل) ‏+/-10% (وفق المعايرة القياسية)
الاستجابة الترددية	من 0 إلى 8 كيلوهرتز (+0، ‏-3 ديسيبل نموذجيًا مع توصيلات ميدانية تصل إلى 305 م)
نطاق درجة حرارة التشغيل	من ‎-52 درجة مئوية إلى ‎+100 درجة مئوية (من ‎-62 درجة فهرنهايت إلى ‎+212 درجة فهرنهايت)
نطاق درجة حرارة التخزين	من ‎-52 درجة مئوية إلى ‎+105 درجات مئوية (من ‎-62 درجة فهرنهايت إلى ‎+221 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات)
مادة الهيكل	ألومنيوم A380
الوزن	255 غ (9 أونصات)

التوصيلات والواجهات

اسم الطرف	الوصف / الوظيفة
VT	دخل مصدر الطاقة (‏-24 فولت تيار مستمر اسميًا)
OUT	إشارة خرج الجهد التناسبي (3.94 فولت/مم أو 100 مللي فولت/ميل)
COM	العودة المشتركة / مرجع التأريض
موصل محوري	موصل محوري أنثى ClickLoc (للتوصيل بكبل تمديد 3300 XL ‏11 مم)

إرشادات التركيب

ثبّت وحدة مستشعر Proximitor على سطح معدني مستوٍ باستخدام فتحات شفة التثبيت المدمجة في اللوحة.
عند استخدام شريط أطراف التوصيلات الميداني، يُنصح باستخدام كبل ثلاثي محمي ذي ثلاثة موصلات (0.2 إلى 1.5 مم² أو 16 إلى 24 AWG).
تأكد من ألا تتجاوز المسافة القصوى بين مستشعر Proximitor ونظام المراقبة 305 أمتار (1000 قدم).
حافظ على نظافة الموصل المحوري وجفافه؛ ولا تعرّض الوصلة لزيت التوربينات من دون واقٍ للموصل أو عزل بشريط سيليكوني ذاتي الالتحام.
أرضِ تدريع النظام عند طرف الشاشة لتجنب تداخل حلقات التأريض في الإشارات الكهربائية.

الامتثال والشهادات

NEPSI Ex ia IIC T4/T5 Ga (آمن جوهريًا للمواقع الخطرة في الصين)
شهادة CCC (الشهادة الإلزامية الصينية) للحماية من الانفجار
متوافق مع علامة CE
توجيه RoHS ‏2011/65/EU وRoHS الصين (EFUP لمدة 15 عامًا)
قدرة SIL 2 (‏HFT = 0) / SIL 3 (‏HFT = 1) للسلامة الوظيفية

FAQ

ما معنى رمز الخيار 50 في المستشعر 330780-50-CN؟

يشير الخيار 50 إلى طول نظام يبلغ 5.0 أمتار وتهيئة تثبيت على اللوحة.

ماذا تحدد اللاحقة -CN؟

تحدد اللاحقة -CN حزمة اعتماد خاصة بالمناطق الخطرة في الصين، إذ تشهد باعتماد المستشعر وفقًا لمتطلبات معياري NEPSI وCCC.

هل يمكن استخدام هذا المستشعر مع مسبار قياسي مقاس 8 مم؟

لا، تمت معايرة هذا المستشعر خصيصًا لنظام محول القرب 3300 XL مقاس 11 مم، ولا يمكن مواءمته مع مجسات مقاس 8 مم.

ما متطلبات الطاقة لجهاز Proximitor هذا؟

يتطلب المستشعر جهد دخل تيار مستمر بين -17.5 Vdc و-26 Vdc من دون حواجز، مع استهلاك تيار أقصى يبلغ 12 mA.
