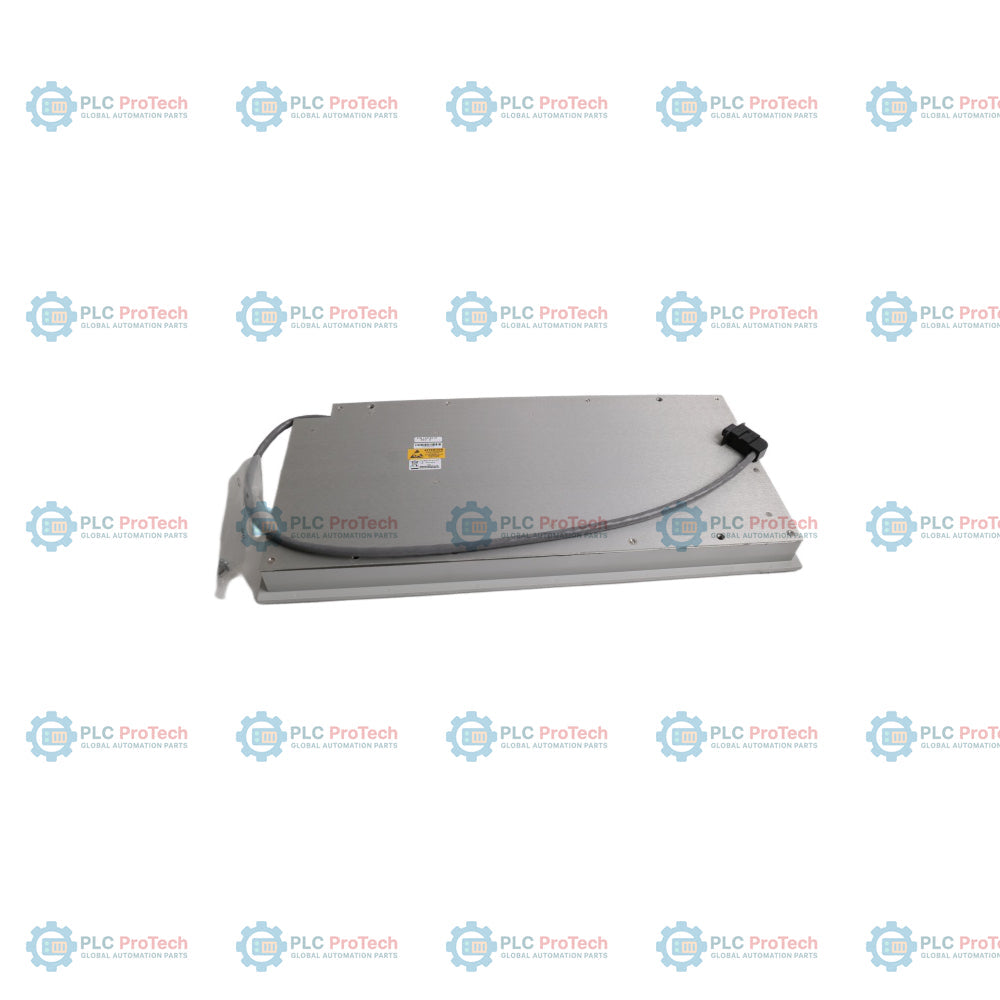

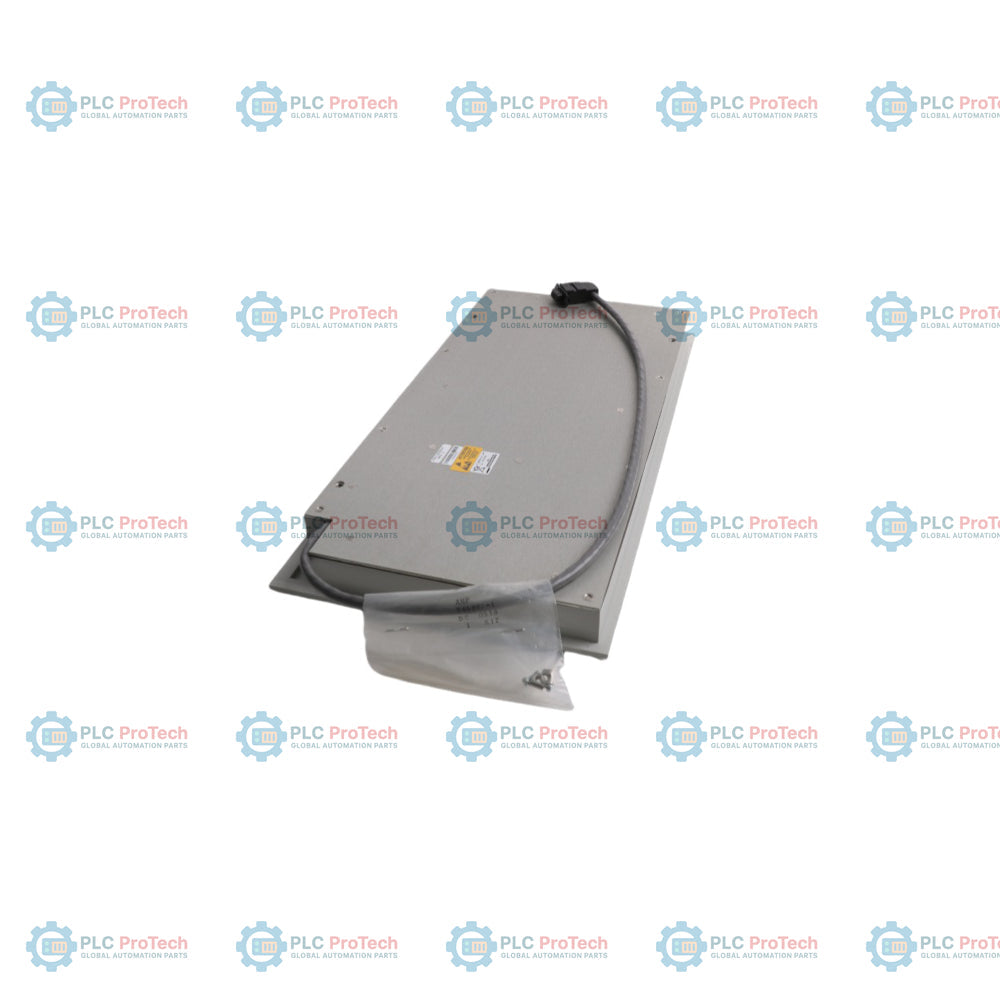

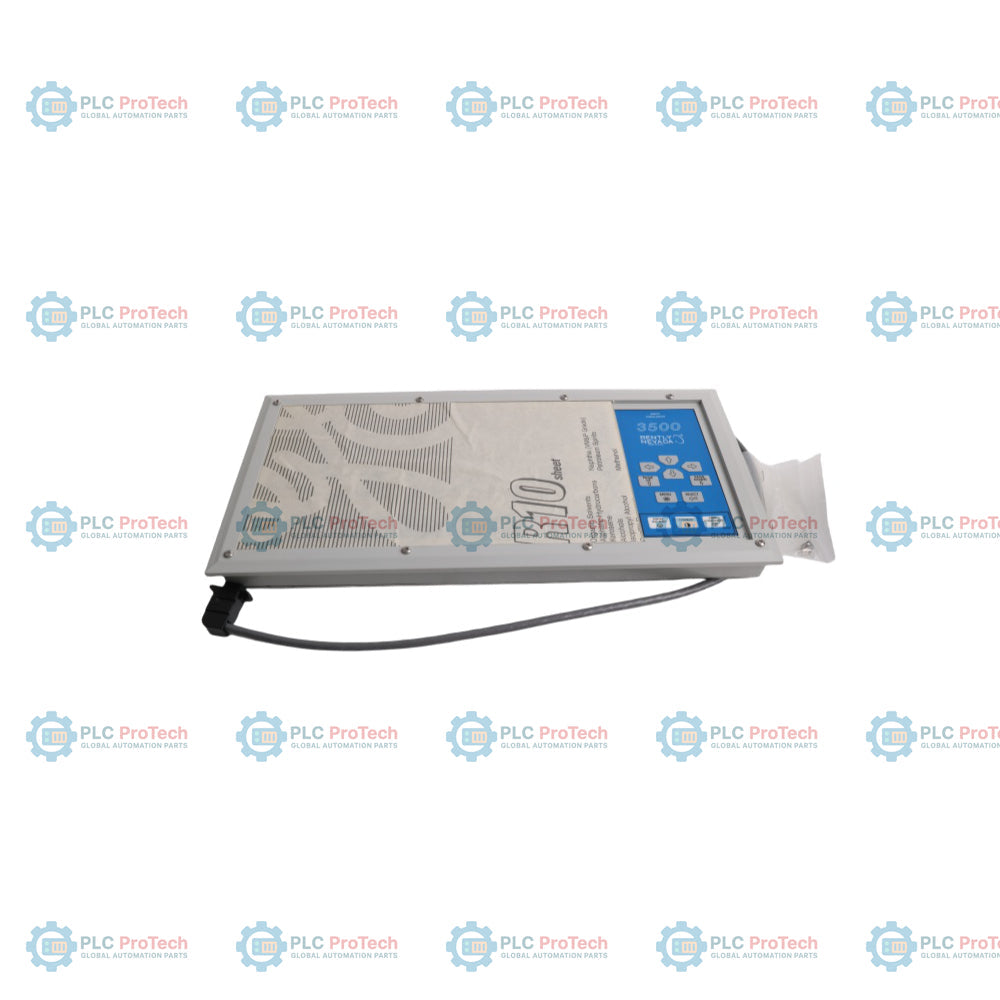

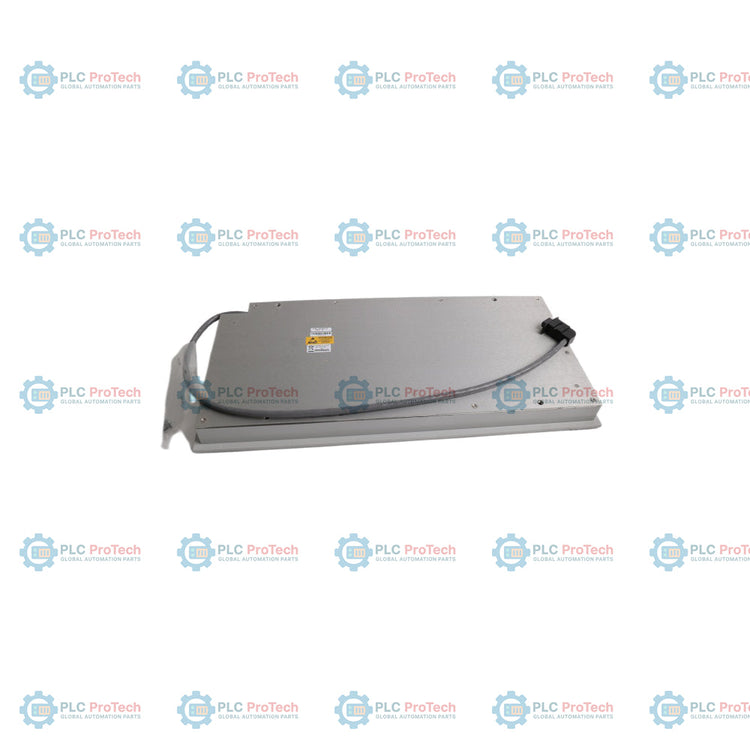

وحدة عرض Bently Nevada 135785-01 3500/93، دون إضاءة خلفية

SKU 135785-01

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 135785-01

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدة العرض

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2100ج

  • Dimensions: 412.8 مم × 203.2 مم × 31.2 مم (W × الارتفاع × العمق)

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

تُعد Bently Nevada 135785-01 وحدة عرض غير مزودة بإضاءة خلفية، مصممة لتوفير مؤشرات مرئية محلية أو عن بُعد لبيانات نظام حماية الآلات 3500 الموجودة في الحامل. تجمع 135785-01 معلومات النظام عبر شبكة داخلية عالية السرعة، بما في ذلك قوائم أحداث النظام، وقوائم أحداث الإنذار، وبيانات القنوات أو وحدات المراقبة أو المرحلات أو Keyphasor أو مقياس سرعة الدوران. تستخدم شاشة LCD عاكسة بمصفوفة نقاط FSTN بدقة 640 × 200 نقطة من دون إضاءة خلفية، وتتطلب ضوءًا أبيض محيطًا للتشغيل المرئي. وتتصل الوحدة بوحدة واجهة العرض 3500/93 (DIM) عبر واجهة الأجهزة RS422، وتدعم بروتوكول Bently Nevada الخاص وبروتوكول Modbus.

الميزات

  • تعرض شاشة LCD مصفوفة النقاط FSTN العاكسة بدقة 640 × 200 نقطة البيانات بتنسيقات رسومية ونصية من دون إضاءة خلفية.
  • يوفر مؤشرات مرئية مخصصة عبر مصباح LED لحالة الوحدة، ومصباح LED لحالة الحامل، ومصباح LED لتنبيه الحامل، ومصباح LED لخطر الحامل، ومصباح LED لإنذار جديد، و8 مصابيح LED فردية لحالة القناة: سليم، وتنبيه، وخطر.
  • يتصل بوحدة واجهة العرض عبر واجهة الأجهزة RS422، بمعدل تحديث نموذجي للقنوات يبلغ ثانية واحدة.
  • يدعم بروتوكول Bently Nevada الخاص وبروتوكول Modbus استنادًا إلى الدليل المرجعي AEG PI-MBUS-300 Rev. E.
  • أقصى استهلاك للطاقة يبلغ 5.6 واط.

التطبيقات

  • مراقبة مرئية محلية أو عن بُعد لمَعلمات نظام حماية الآلات 3500.
  • عرض قائمة أحداث النظام وقائمة أحداث الإنذار في أنظمة حماية الآلات API 670.
  • إنذارات مرئية ومؤشرات حالة القنوات عبر تركيبات حوامل 3500.

المواصفات الفنية

المعلمة المواصفات
الشركة المصنّعة Bently Nevada
رقم جزء الطراز 135785-01
نوع الشاشة شاشة LCD عاكسة بمصفوفة نقطية FSTN بدقة 640 x 200 نقطة (من دون إضاءة خلفية)
وضوح الشاشة يتطلب إضاءة بيضاء محيطة؛ ويعمل بأفضل أداء تحت ضوء الشمس غير المباشر؛ ومقبول في ظل إضاءة المكاتب العادية
استهلاك الطاقة 5.6 watt كحد أقصى
واجهة الاتصال واجهة RS422
بروتوكولات الاتصال بروتوكول Bently Nevada الخاص؛ بروتوكول Modbus (مستند إلى AEG PI-MBUS-300 Rev. E)
معدل تحديث القنوات ثانية واحدة، نموذجيًا
درجة حرارة التشغيل -20 degC إلى 65 degC (-4 degF إلى 149 degF)
درجة حرارة التخزين -30 degC إلى 80 degC (-22 degF إلى 176 degF)
رطوبة التشغيل 95%، دون تكاثف
الأبعاد (الارتفاع × العرض × العمق) 203.2 mm x 412.8 mm x 31.2 mm (8.00 in x 16.25 in x 1.23 in)
الوزن 2.1 kg (4.6 lb.)

إرشادات التركيب

  • تأكد من توفر إضاءة بيضاء محيطة كافية أو ضوء شمس غير مباشر في منطقة التركيب لضمان وضوح مقبول لشاشة LCD.
  • صِل الوحدة بوحدة واجهة الشاشة باستخدام وصلة الكابل المحددة (خيارات PVC أو Teflon).
  • عند استخدام أطوال كابلات تتجاوز 100 قدم (حتى 4000 قدم)، استخدم مزود طاقة خارجيًا ومهايئ كابل.

الامتثال والشهادات

المعيار / الاعتماد التفاصيل
توجيهات التوافق الكهرومغناطيسي EN50081-2 (EN 55011 الفئة A)، EN50082-2 (EN 61000-4-2، ENV 50140، ENV 50141، EN 61000-4-4، EN 61000-4-5، EN 61000-4-8، EN 61000-4-11، ENV 50204)
توجيهات الجهد المنخفض متطلبات السلامة وفقًا لـ EN 61010-1
اعتمادات المناطق الخطرة CSA/NRTL/C: الفئة I، القسم 2، المجموعات من A إلى D

FAQ

ما تقنية شاشة العرض المستخدمة في الوحدة؟

يتميز الجهاز بشاشة LCD نقطية من نوع FSTN عاكسة، غير مزودة بإضاءة خلفية، بدقة 640 × 200 نقطة، وتتطلب ضوءًا أبيض محيطًا لرؤيتها.

ما الحد الأقصى لاستهلاك الطاقة لهذه الوحدة؟

تعمل وحدة العرض غير المزودة بإضاءة خلفية باستهلاك طاقة أقصى يبلغ 5.6 واط.

ما بروتوكولات الاتصال المدعومة لنقل بيانات النظام؟

يستخدم الجهاز واجهة أجهزة RS422، التي تدعم بروتوكول Bently Nevada الخاص وبروتوكول Modbus.
