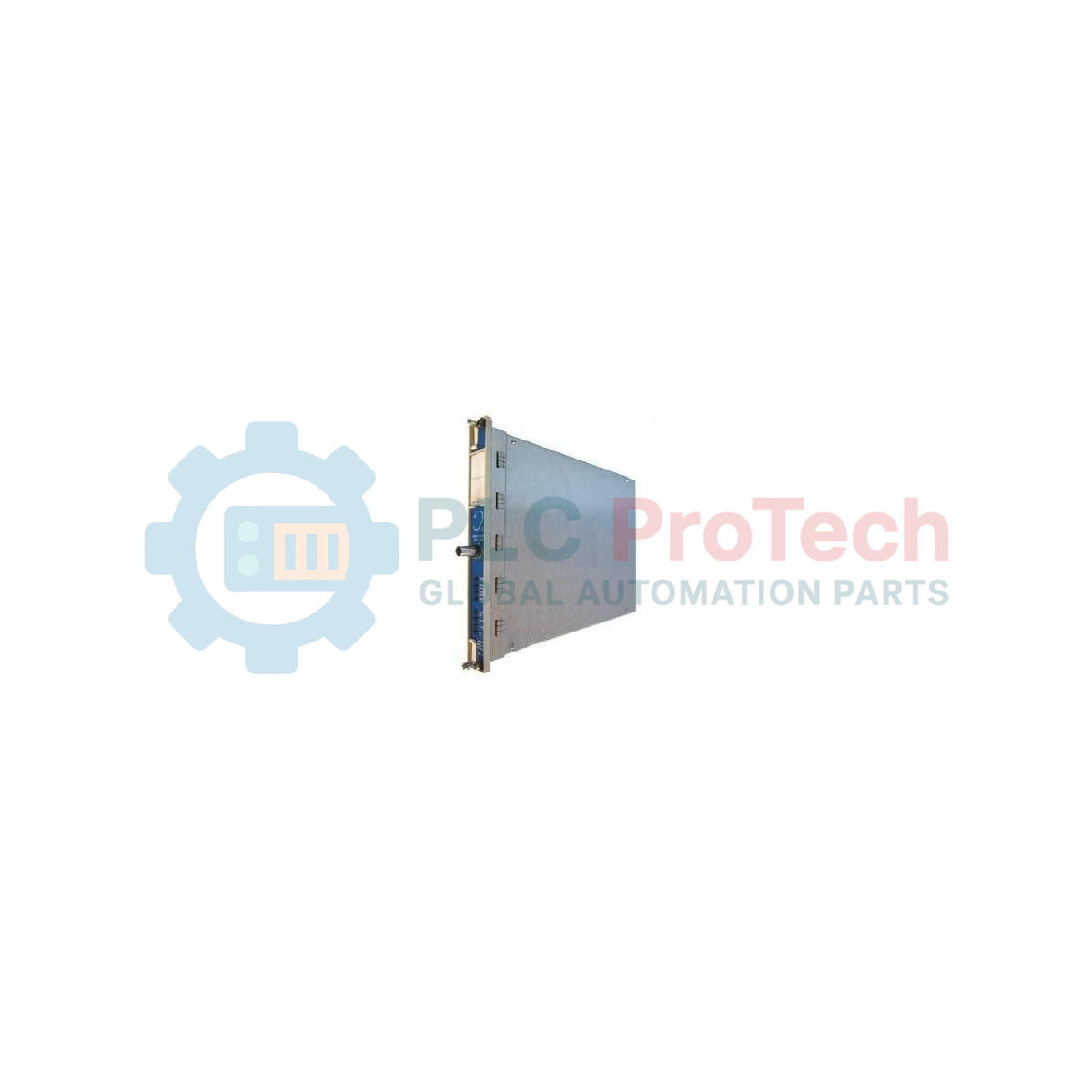

صُمم نظام Bently Nevada 3500/53-03-01 لحماية الآلات التوربينية بالغة الأهمية، ويوفر تكاملًا موثوقًا للغاية ومتكررًا مع نظام الكشف الإلكتروني عن زيادة السرعة ضمن إطار حماية الآلات القياسي 3500. وقد صُمم نظام المراقبة المستمرة هذا لاكتشاف حالات زيادة سرعة العمود وتشغيل تسلسلات الإيقاف الفوري، مما يحمي التوربينات البخارية، والتوربينات الغازية، وغيرها من المعدات الدوارة عالية السرعة من الأعطال الميكانيكية الكارثية.
يضم تكوين أجهزة 3500/53-03-01 وحدة مراقبة ذات أربع قنوات تعالج مدخلات محولات السرعة، وتقارن سرعات العمود الفعلية بنقاط الضبط المُهيأة مسبقًا. وباستخدام تكوينات منطق التصويت المتقدمة، ولا سيما 2 من 3 (2oo3) أو 1 من 2 (1oo2)، توفر الوحدة مستويات استثنائية من تكامل السلامة مع تقليل مخاطر عمليات الفصل الكاذبة أو غير الضرورية. وتتصل الوحدة بسلاسة بمسابير القرب والملتقطات المغناطيسية (MPOs) لاستقبال إشارات نبضات السرعة الدقيقة.
| الشركة المصنعة | Bently Nevada |
| رقم الجزء | 3500/53-03-01 |
| السلسلة | نظام حماية الآلات من سلسلة 3500 |
| نطاق إشارة الإدخال | من 1 هرتز إلى 100 كيلوهرتز (بحسب نوع المستشعر) |
| توافق المحولات | مسابير القرب 3300 XL، والملتقطات المغناطيسية (MPOs) |
| زمن الاستجابة | أقل من 15 مللي ثانية (تفعيل المرحل) |
| استهلاك الطاقة | 8.0 واط نموذجيًا |
| درجة حرارة التشغيل | من -30 إلى +65 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى +85 درجة مئوية |
| الرطوبة النسبية | تصل إلى 95% دون تكاثف |
| موضع التركيب | فتحة حامل Bently Nevada 3500 القياسي |
| توصيل الطرف | تعيين الوظيفة |
|---|---|
| Ch 1 / Ch 2 / Ch 3 / Ch 4 In | مدخلات إشارات المحولات (مسابير القرب أو الملتقطات المغناطيسية) |
| Relay Outputs | ملامسات فصل زيادة السرعة / الإنذار (مفتوحة عادةً / مغلقة عادةً) |
| COM | مرجع التأريض المشترك / تأريض الأجهزة |
| Bypass | مدخل تجاوز السرعة الخارجي / وضع الاختبار |
يجب تركيب 3500/53-03-01 في فتحة معتمدة داخل حامل أجهزة 3500. تأكد من أن مصادر طاقة الحامل مصنفة لتلائم سحب التيار الخاص بالوحدة. ولمنع التداخل الكهرومغناطيسي، استخدم كابلات مزدوجة مجدولة ومحمية لجميع مدخلات المحولات، ومدد خطوط مستشعرات السرعة بعيدًا عن كابلات التيار المتردد ذات الجهد العالي. يجب تأريض الغلاف الخارجي عند طرف وحدة المراقبة فقط. احرص على توفير تهوية مناسبة داخل الحاوية للحفاظ على درجات حرارة التشغيل دون 65 درجة مئوية.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/53-03-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدات الحماية من زيادة السرعة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
