Bently Nevada 330881-16-05-035-01-02 PROXPAC XL محول تقارب

SKU 330881-16-05-035-01-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330881-16-05-035-01-02
Country of origin:الولايات المتحدة
نوع المنتج: محول قرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

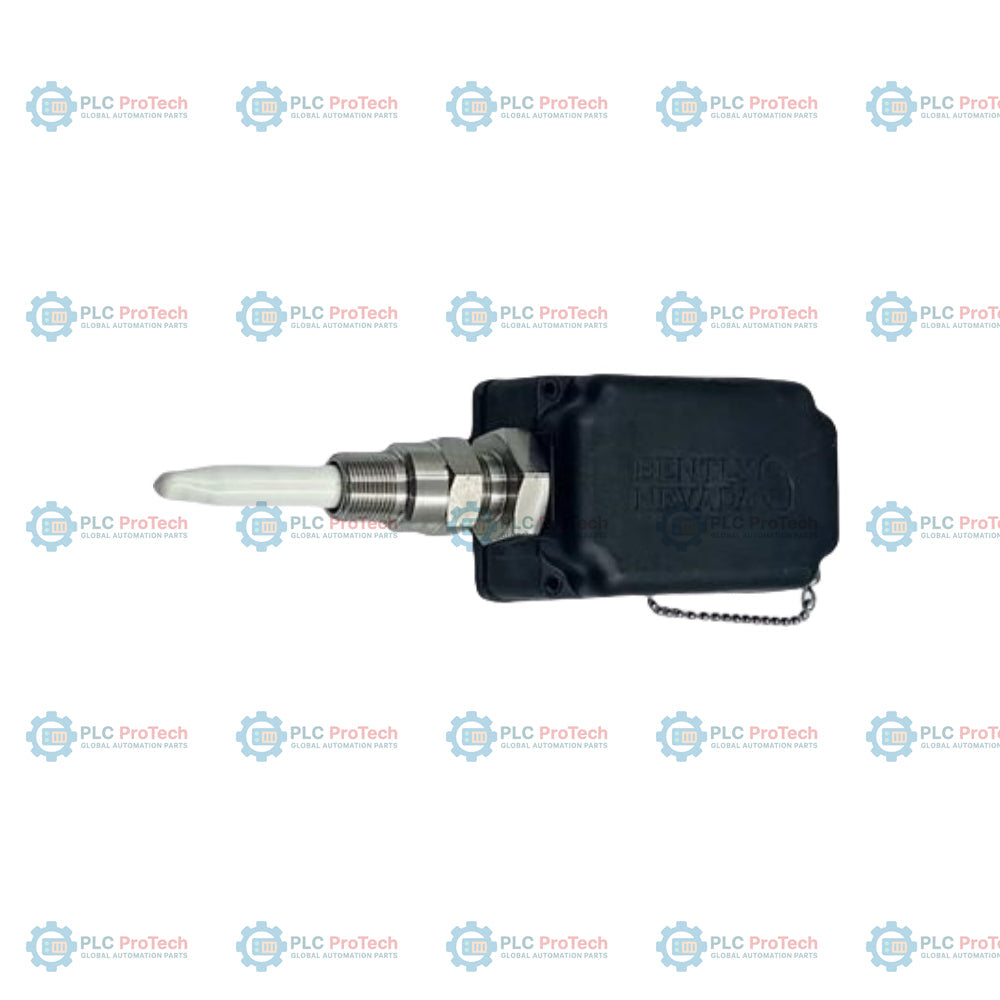

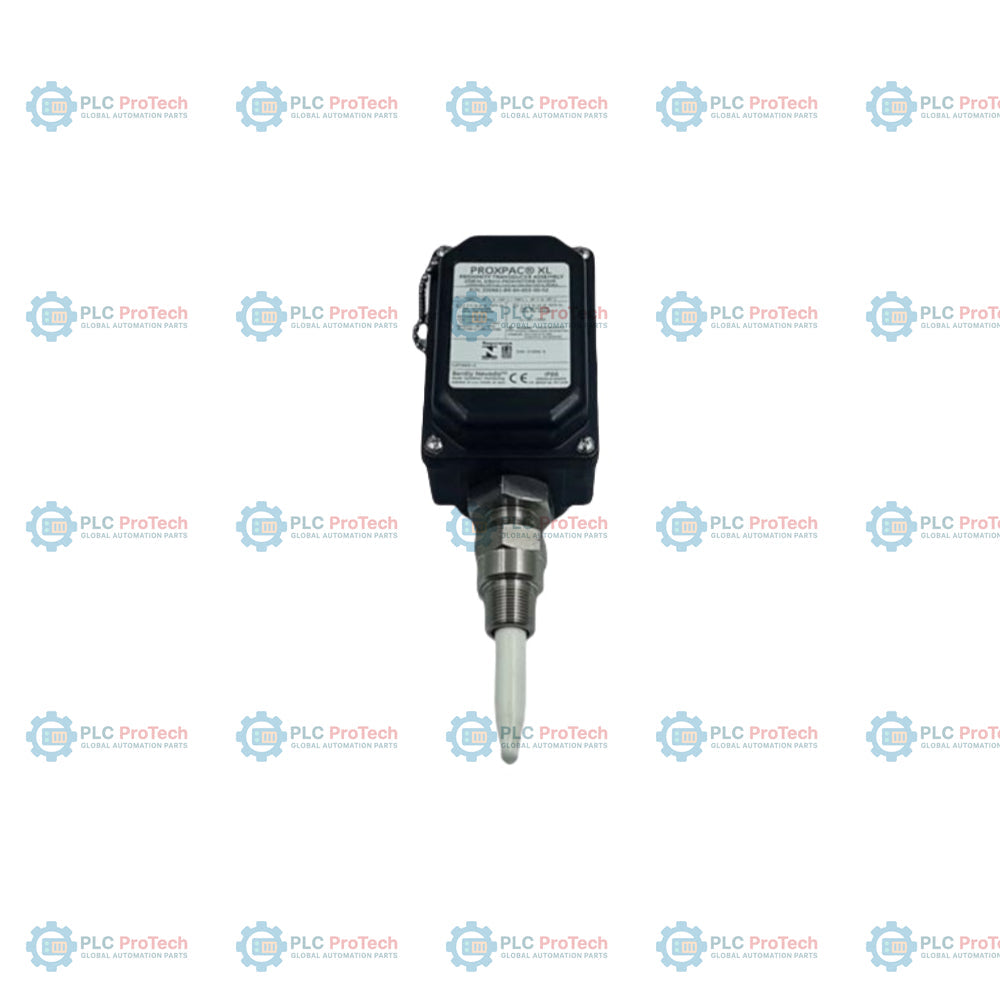

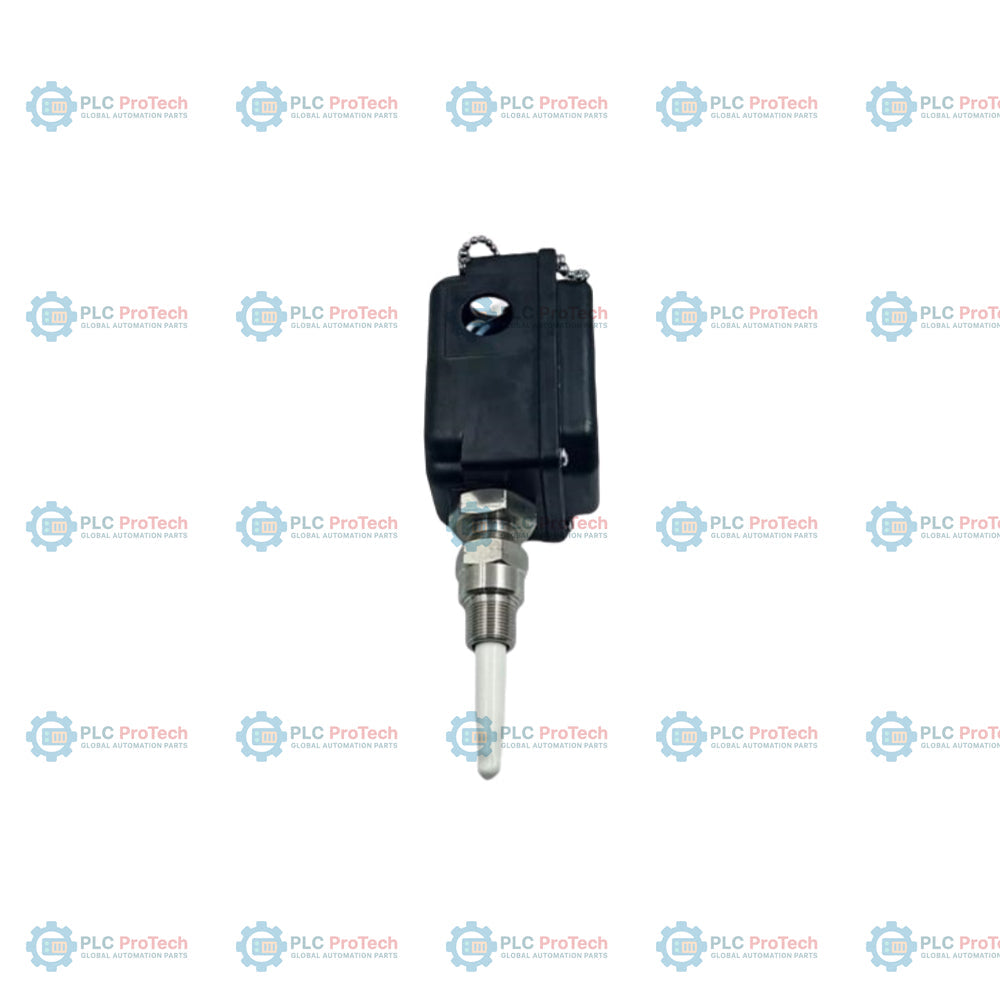

يحدد Bently Nevada 330881-16-05-035-01-02 تجميعة محول القرب المدمج PROXPAC XL المترية، المهيأة بمسبار 3300 XL 8 mm (من دون اعتمادات)، ومحول مباعدة بطول 50 مم، وعمق اختراق للمسبار يبلغ 35 مم، ووصلة قناة كابل M25 واحدة (مرفقة بسدادتين)، وسن تركيب 3/4-14 NPT. يدمج هذا التكوين المحدد مسبار التيار الدوامي غير التلامسي ومستشعر Proximitor ‏3300 XL في غطاء هيكل واحد من كبريتيد البولي فينيلين (PPS)، مما يلغي تمامًا الحاجة إلى كابل تمديد وهيكل Proximitor منفصل. ومن خلال توجيه الأسلاك الميدانية مباشرةً من جهاز المراقبة إلى حاوية PROXPAC XL، يتم تقليل مساحة التركيب ونقاط فشل التوصيل بدرجة كبيرة.

الهيكل الحراري البلاستيكي المتين مصنوع من PPS مقوى بالألياف الزجاجية والموصلة، ما يوفر تبديدًا ممتازًا للشحنات الساكنة كهربائيًا، وقوة هيكلية، وحماية بيئية وفق Type 4X / IP66. يستخدم هذا التكوين كابلًا ثلاثي المحاور بطول متر واحد ومقاومة 75 أوم، معزولًا بمادة FEP، وموصل ClickLoc مطليًا بالذهب داخليًا. وقد صُمم للعمل بسلاسة في الظروف القاسية، مع توفير اتصال مباشر بأجهزة مراقبة حماية الآلات Bently Nevada 3300 XL لمراقبة اهتزاز العمود والموضع المحوري والسرعة بصورة مستمرة على الآلات الدوارة.

الميزات

يتضمن تكامل Option 16 مسبار قرب 3300 XL 8 mm دون اعتمادات المناطق الخطرة للبيئات الصناعية القياسية.
يوفر Option 05 طول محول مباعدة يبلغ 50 مم لوضع المسبار بدقة على أغلفة الآلات.
يحدد Option 035 طول اختراق المسبار البالغ 35 مم، والقابل للضبط ضمن نطاق ضيق لتحسين الفجوة مع الهدف.
تتضمن حزمة التركيبات Option 01 وصلة قناة M25 واحدة وسدادتين، مما يضمن دخولًا نظيفًا وآمنًا لسلك التوصيل الميداني مباشرةً.
يوفر خيار سن التركيب Option 02 سنًا متينًا مقاس 3/4-14 NPT، مطلوبًا للتركيب الصحيح لمحول المباعدة وتثبيته بالغطاء.
يحتوي غطاء الهيكل الحراري البلاستيكي المصنوع من كبريتيد البولي فينيلين (PPS) على ألياف زجاجية وموصلة لتقوية التجميعة وتبديد الشحنات الساكنة كهربائيًا.
تلغي إمكانية توصيل الأسلاك ميدانيًا مباشرةً بالمر monitor كابلات التمديد الخارجية والهياكل المنفصلة والموصلات المساعدة.
تضمن تصنيفات IP66 وType 4X الحماية من البيئات القاسية، وتسرب الرطوبة، والأجواء المسببة للتآكل.

التطبيقات

يُعد تصميم محول الطاقة المدمج مثاليًا للآلات ذات المحامل ذات الغشاء السائل حيث تكون المساحة محدودة، وتكون هناك حاجة إلى مخطط توصيل مبسط. تشمل التطبيقات النموذجية ما يلي:

قياسات الاهتزاز الشعاعي والموضع المحوري في التوربينات البخارية والتوربينات الغازية والضواغط الصناعية.
مراقبة الإزاحة الديناميكية للعمود في المضخات وعلب التروس عالية السرعة.
قياسات القرب غير التلامسية المثبتة على الغلاف عندما لا تتوفر مساحة خارجية لهيكل Proximitor.
أنظمة حماية الآلات التي تتطلب حاويات بيئية من النوع Type 4X / IP66.

معلومات الطلب

الخيار/المقطع	الرمز على وحدة SKU هذه	تفاصيل الوصف/التهيئة
رقم الجزء القابل للطلب	330881-16-05-035-01-02	محول القرب PROXPAC XL، تجميعة مترية
A: خيار المسبار والاعتمادات	16	مسبار 3300 XL بقطر 8 مم من دون اعتمادات
B: خيار محول المباعدة	05	طول محول المباعدة 50 مم
C: خيار اختراق المسبار	035	طول اختراق المسبار 35 مم
D: خيار الوصلات	01	وصلة M25 واحدة، وسدادتان
E: خيار سن التركيب	02	سن تركيب 3/4-14 NPT (مطلوب مع محول المباعدة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء	330881-16-05-035-01-02
توافق النظام	مداخل مراقبة 3300 XL
النطاق الخطي	2.0 مم (80 ميل)
الاستجابة الترددية	من 0 إلى 10 kHz: +0، -3 dB (مع ما يصل إلى 305 أمتار من التوصيلات الميدانية)
متطلبات الطاقة	يتطلب من -17.5 Vdc إلى -26 Vdc بحد أقصى 12 mA من دون حواجز
مادة الهيكل	كبريتيد البولي فينيلين (PPS) الحراري المقوّى بالألياف الزجاجية والموصلة
مادة الجلبة وسلسلة التثبيت	فولاذ مقاوم للصدأ AISI 304
مادة علبة المسبار	فولاذ مقاوم للصدأ AISI 304
مادة طرف المسبار	كبريتيد البولي فينيلين (PPS)
كابل المسبار	طول 1 متر، ثلاثي المحاور بمقاومة 75 أوم، معزول بـ FEP وموصل ClickLoc من النحاس الأصفر المطلي بالذهب
قوة شد المسبار	330 N (75 رطلًا) كحد أقصى بين كابل المسبار والعلبة
مادة الحلقة الدائرية O-Ring للجلبة	نيوبرين
التصنيف البيئي للهيكل	Type 4X، IP66
درجة حرارة التشغيل (المسبار)	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
درجة حرارة التشغيل (الهيكل والمستشعر)	-52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت)
نطاق درجة حرارة التخزين	-52 درجة مئوية إلى +105 درجات مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات
الحد الأدنى لحجم الهدف	قطر 15.2 مم (0.6 بوصة) (هدف مسطح)
الحد الأدنى لقطر العمود	50.8 مم (2.0 بوصة)

إرشادات التركيب

لإتمام تشغيل نظام محول PROXPAC XL بنجاح، اتبع الإرشادات القياسية التالية:

حافظ على مسافة لا تقل عن 40 مم (1.6 بوصة) بين أطراف المحولات المتجاورة للقياسات المحورية، و38 مم (1.5 بوصة) لقياسات الاهتزاز الشعاعي، للحد من التداخل المتبادل إلى 50 mV أو أقل.
تجنب التركيب على أعمدة يقل قطرها عن 76.2 مم (3.0 بوصات) دون مراعاة التغييرات المحتملة في معامل القياس.
طبّق عزمًا قدره 29.5 N-m (260 بوصة-رطل) على صامولة التثبيت، و39.3 N-m (350 بوصة-رطل) على صامولة قفل جلبة المسبار لضمان التثبيت المادي المناسب والإحكام الميكانيكي.
تأكد من إحكام إغلاق مسارات المواسير الميدانية لمنع انتقال الرطوبة الخارجية والتكاثف عبر أنابيب المواسير إلى هيكل PPS.

الامتثال والشهادات

علامة CE: متوافق مع المتطلبات الأوروبية الكهرومغناطيسية والصناعية لعلامة CE.
تصنيف حماية الهيكل IP66: تم التحقق منه بموجب تقرير BASEEFA رقم T07/0709.
سلامة الهيكل الميكانيكية: معتمد من BASEEFA لتحمّل صدمتين منفصلتين بقوة 4 جول عند -39 درجة مئوية و+115 درجة مئوية.

FAQ

ما تكوين Bently Nevada 330881-16-05-035-01-02؟

يتضمن تكوين المقياس هذا مسبار تقارب 3300 XL مقاس 8 مم من دون اعتمادات، ومحوّل تباعد بطول 50 مم، وعمق اختراق للمسبار يبلغ 35 مم، ووصلة قناة كابل واحدة M25، ولولب تثبيت 3/4-14 NPT.

لماذا تلغي مجموعة PROXPAC XL كابلات التمديد؟

تدمج PROXPAC XL مسبار التقارب ومستشعر Proximitor معًا داخل مبيت واحد مصنوع من كبريتيد متعدد الفينيلين (PPS). يتيح هذا التصميم توصيل الأسلاك الميدانية مباشرةً بالمرقاب، مما يلغي الحاجة إلى كابلات التمديد الوسيطة.

ما تصنيفات الحماية البيئية للمبيت؟

يتمتع المبيت المصنوع من PPS المقوّى بالألياف الزجاجية والموصلة بتصنيف IP66، كما أنه مصنّف للبيئات من النوع 4X، مما يوفر حماية قوية من دخول الرطوبة والعناصر المسببة للتآكل.

هل مجموعة محوّل الطاقة هذه معتمدة للتركيبات في المناطق الخطرة؟

لا، تم تكوين 330881-16-05-035-01-02 برمز الخيار A 16، الذي يحدد مسبار 3300 XL مقاس 8 مم من دون اعتمادات للمناطق الخطرة.
