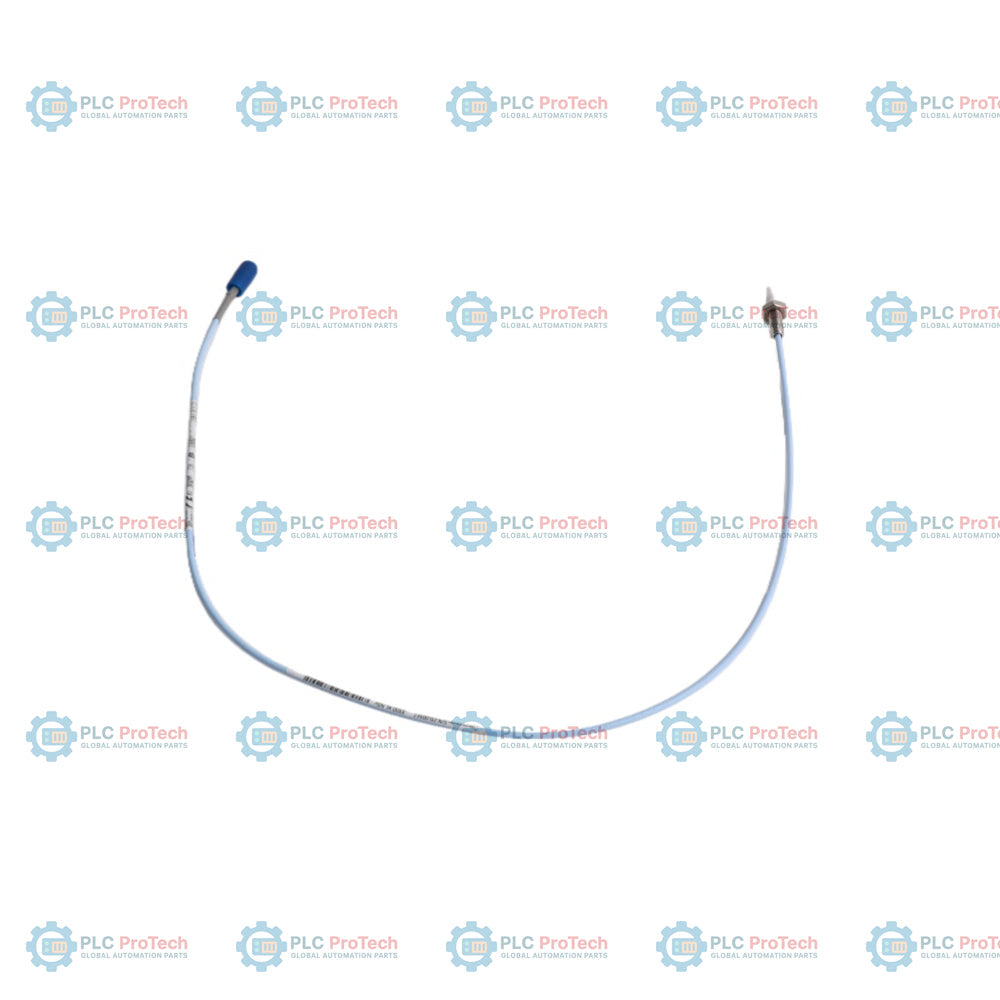

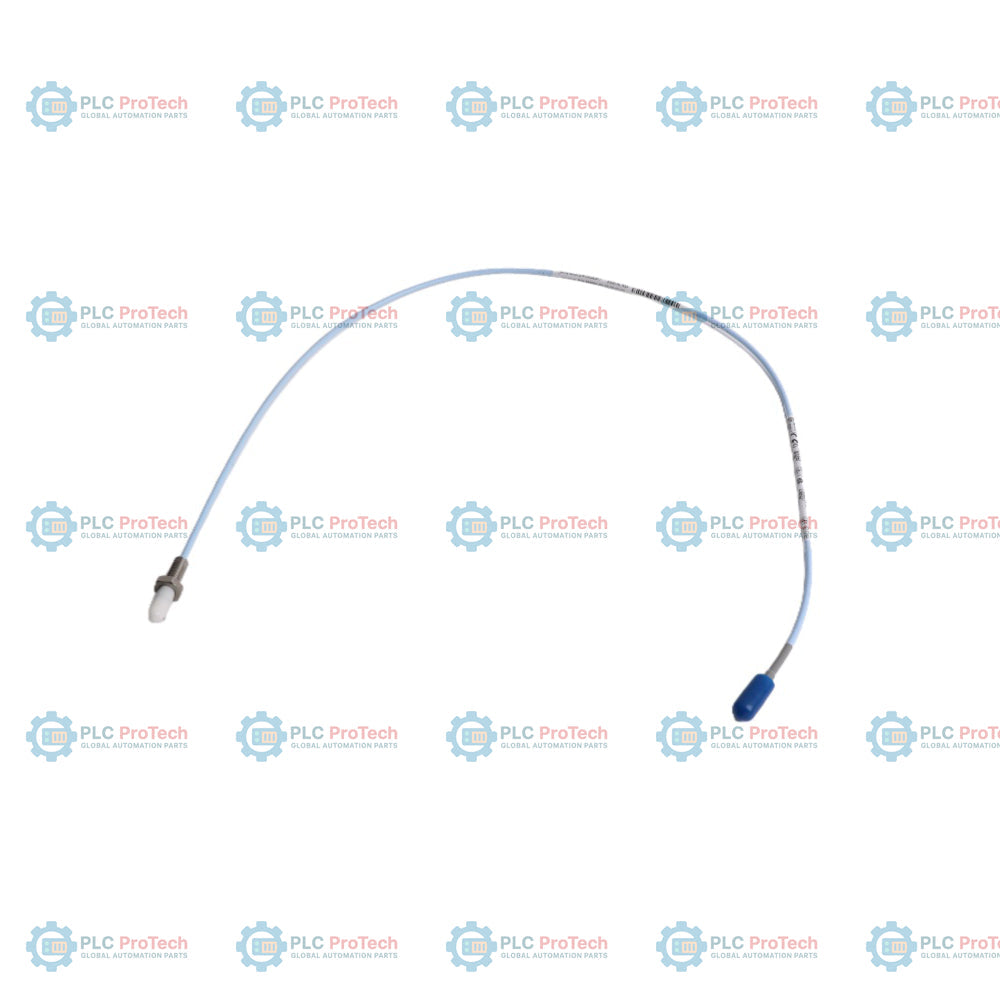

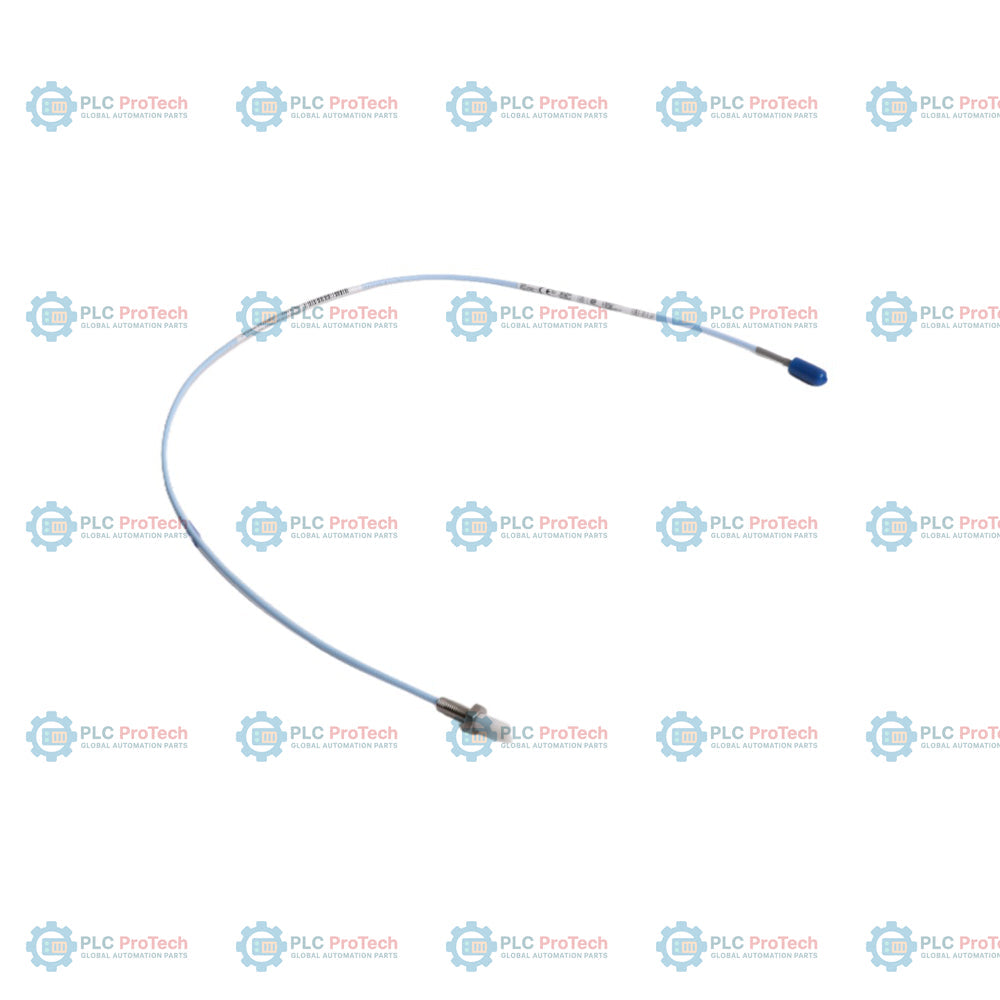

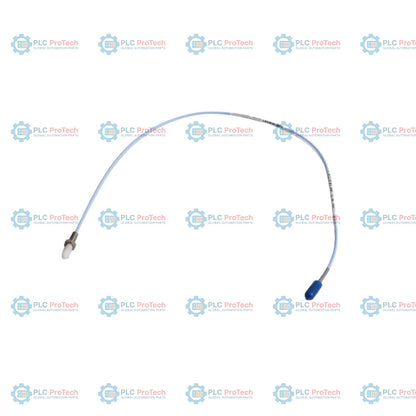

بنتلي نيفادا 330901-00-08-05-02-05 مسبار تقارب 3300 NSv برو

بنتلي نيفادا 330901-00-08-05-02-05 مسبار تقارب 3300 NSv برو

تبقى فقط 4 عنصر/عناصر في المخزون

  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 330901-00-08-05-02-05

  • Country of origin:الولايات المتحدة

  • نوع المنتج: مجسات تقارب 3300 NSv

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 120ج

  • Dimensions: 1.8 سم × 1.6 سم × 123 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

يحدد الطول غير المخيط 0.0 إنش (الخيار 00) وطول الغلاف 0.8 إنش (الخيار 08) هذا التكوين 330901-00-08-05-02-05 لمجس التقارب 3300 NSv. كعنصر حاسم في نظام محول التقارب 3300 XL NSv، تم تصميم هذا المجس خصيصًا للتطبيقات ذات المساحات المحدودة للتركيب، مثل الآلات ذات المحامل ذات الفتحات الصغيرة أو المناطق الجانبية والرأسية المقيدة. يوفر قياسات دقيقة للاهتزاز الشعاعي والموضع المحوري في بيئات لا يمكن فيها استيعاب مجسات 3300 XL 8 مم القياسية.

يستخدم النظام كابل كوكسيالي 75 أوم وموصل كوكسيالي صغير ClickLoc (الخيار 02) لضمان سلامة الإشارة عبر الطول الكلي 0.5 متر (الخيار 05). هذه الوحدة متوافقة مع نظام مجسات التقارب 3300 XL NSv وأنظمة كابلات التمديد. مع خيار موافقة الوكالة 05، هذا المجس مناسب للاستخدام في المناطق الخطرة التي تتطلب شهادات CSA و ATEX و IECEx.

الميزات

  • تكوين خيط 1/4-28 UNF مع جسم مجس غير مدرع
  • طول غير مخيط 0.0 إنش وطول الغلاف 0.8 إنش
  • موصل كوكسيالي صغير ClickLoc (الخيار 02) للاتصال الآمن
  • طول النظام الكلي 0.5 متر
  • موافقات وكالات متعددة (الخيار 05): CSA، ATEX، و IECEx
  • محسّن لهندسة الأهداف الصغيرة ومساحات التركيب الضيقة

التطبيقات

  • قياسات الاهتزاز والموضع الشعاعي على آلات المحامل المغلفة بالسائل
  • قياسات الموضع المحوري (الدفع) للأهداف المسطحة
  • قياسات التاكوميتر والسرعة الصفرية
  • مرجع الطور (إشارات Keyphasor) على توربينات المشتقات الهوائية والضواغط ذات الفتحات الصغيرة

معلومات الطلب

الخيار الرمز الوصف
رقم الجزء القابل للطلب 330901-00-08-05-02-05 مجس تقارب 3300 NSv، 1/4-28 UNF
A - الطول غير المخيط 00 0.0 إنش (0.0 مم)
B - طول الغلاف 08 0.8 إنش (20.3 مم)
C - الطول الكلي 05 0.5 متر (20 إنش)
D - الموصل 02 موصل كوكسيالي صغير ClickLoc، كابل قياسي
E - موافقة الوكالة 05 موافقات متعددة (CSA، ATEX، IECEx)

المواصفات الفنية

الشركة المصنعة Bently Nevada (Baker Hughes)
رقم الجزء 330901-00-08-05-02-05
قطر المجس قطر الطرف 5 مم
حجم الخيط 1/4-28 UNF-2A
نوع الكابل كوكسيالي قياسي، 75 أوم
موصل موصل كوكسيالي صغير ClickLoc
الطول الكلي 0.5 m
درع لا شيء
موافقات الوكالات CSA، ATEX، IECEx

إرشادات التركيب

  • تأكد من تركيب المجس مع ضبط الفجوة المناسب لنظام 3300 NSv (عادة 1.0 مم أو 40 ميل من هدف فولاذ 4140).
  • استخدم قيم عزم الدوران الموصى بها: 5.1 نيوتن متر (45 إنش رطل) كحد أقصى لغلاف المجس؛ شد بالإصبع للتموضع الأولي.
  • يجب الحفاظ على نظافة وجفاف الموصلات؛ استخدم واقيات الموصلات إذا كان الاتصال معرضًا للسوائل أو زيت التوربينات.
  • تأكد من أن التركيبات في المناطق الخطرة تتبع الرسومات التنظيمية المحلية للسلامة الجوهرية أو التوصيل غير القابل للاشتعال كما هو محدد في وثائق المنتج.

الامتثال والشهادات

  • CSA / NRTL / C
  • ATEX (Ex ia IIC, Ex nA IIC, Ex ec IIC)
  • IECEx (Ex ia IIC, Ex nA IIC, Ex ec IIC)
  • السلامة الوظيفية SIL 2 (HFT=0) / SIL 3 (HFT=1)
Loading product navigation…

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
330901-00-78-10-02-00 بينتلي نيفادا 330901-00-78-10-02-00 مسبار تقارب NSv 3300 XL Original New In Stock View Details
330104-00-04-10-11-01 بينتلي نيفادا 330104-00-04-10-11-01 مسبار تقارب 8 مم 3300 XL Original New In Stock View Details
330104-00-04-10-02-01 بينتلي نيفادا 330104-00-04-10-02-01 مسبار تقارب 8 مم 3300 XL Original New In Stock View Details
Key Features:
#Bently Nevada 3300 NSv #Proximity Probes

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

بنتلي نيفادا 330901-00-08-05-02-05 مسبار تقارب 3300 NSv برو

Download Open in new tab

What is the primary difference between the 330901 probe and standard 3300 XL probes?
The 330901 is part of the 3300 XL NSv (Non-contact Small-view) system, designed specifically for tight installation clearances, small shaft diameters, and reduced target geometry that standard 8 mm probes cannot handle.

Does this SKU include armor?
No, the 330901 base model without armor is specified by the 00 option in the model string, making this an unarmored configuration.

What does the 05 option in the Agency Approval segment represent?
The 05 option indicates Multiple Approvals, including CSA, ATEX, and IECEx certifications for hazardous area operation.

Is a connector protector included with this probe?
This SKU uses Option 02, which features a Miniature ClickLoc connector with standard cable; it does not explicitly include the connector protector as a default feature unless specified separately as an accessory.
