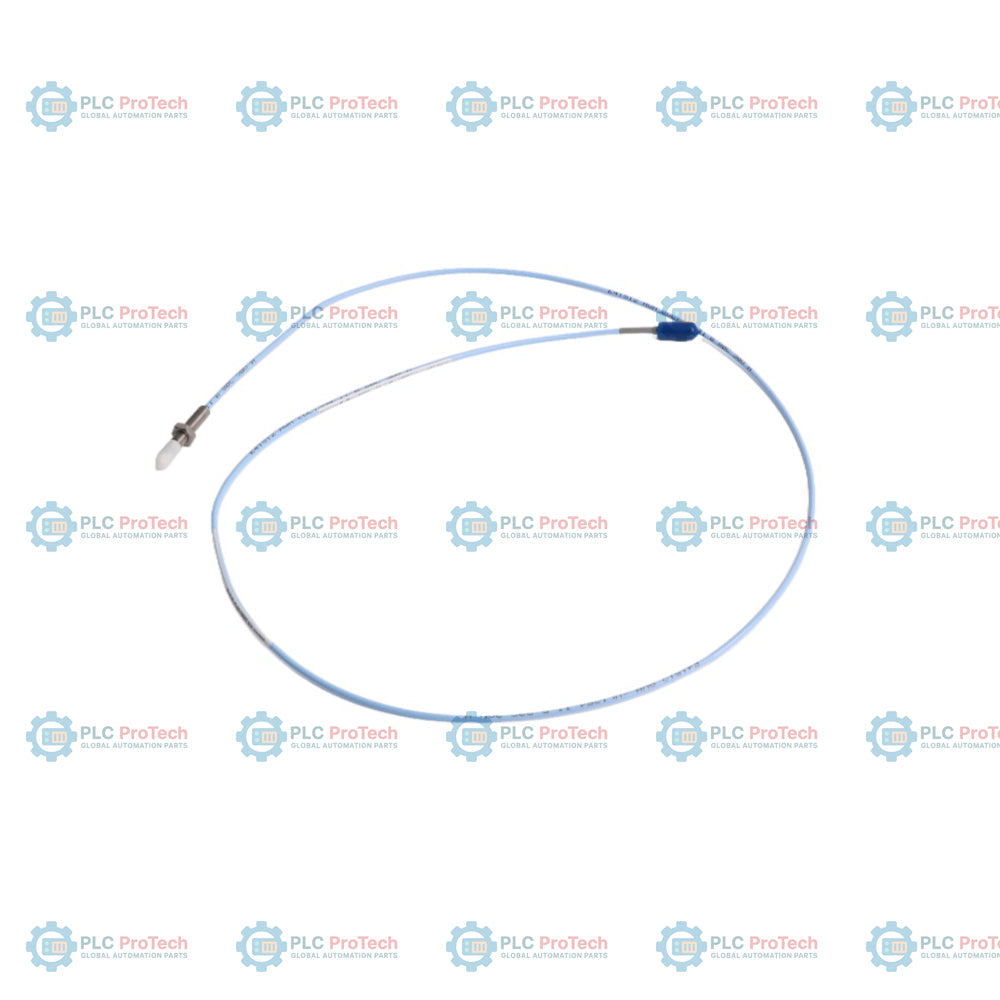

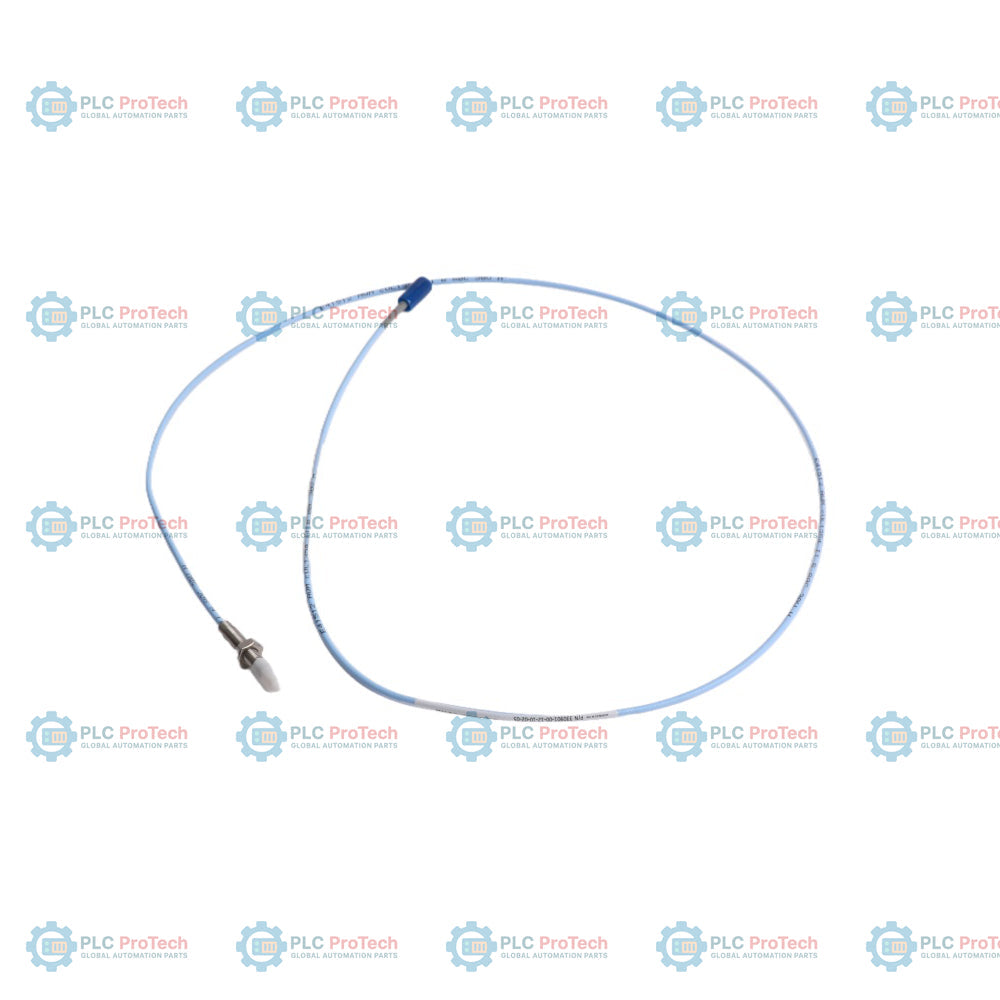

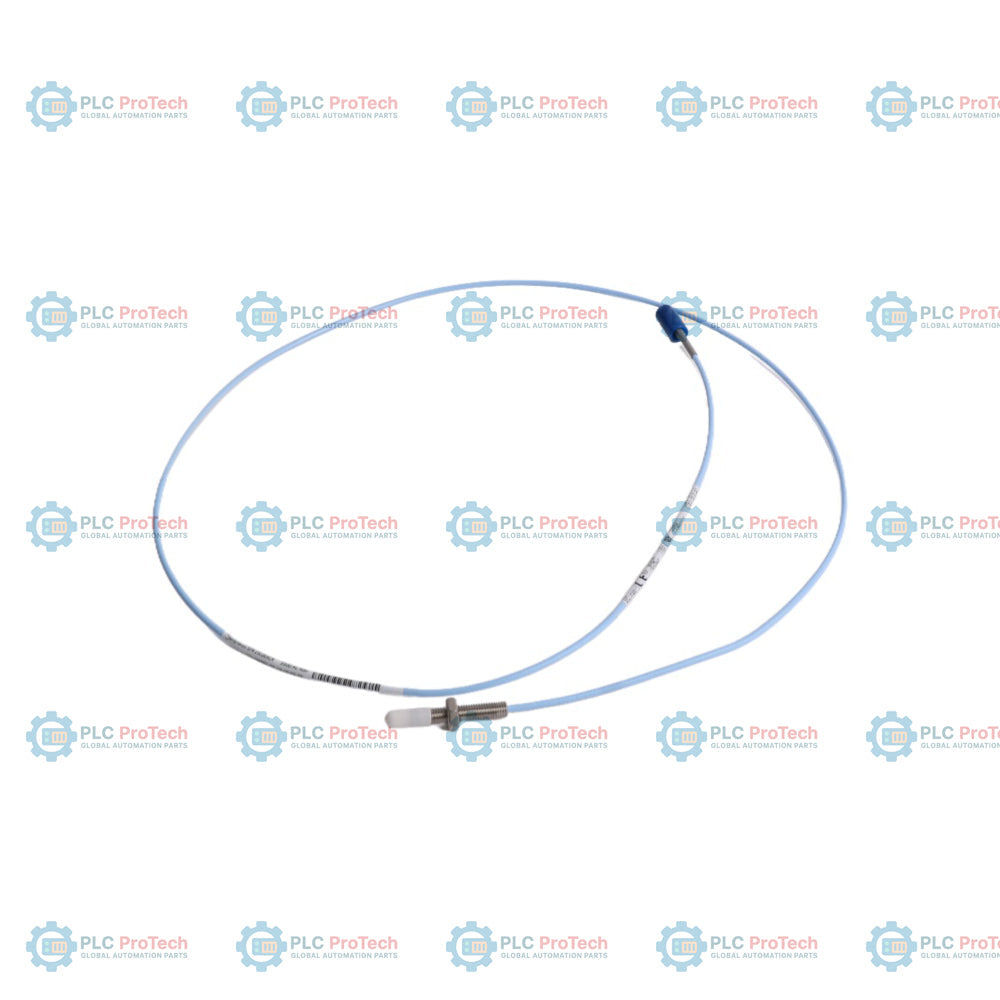

مسبار القرب Bently Nevada 330901-00-10-10-02-05 من سلسلة 3300 NSv

SKU 330901-00-10-10-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330901-00-10-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330901-00-10-10-02-05 يحدد هذا تهيئة مسبار القرب 3300 NSv، التي تتميز بسن لولبي 1/4-28 UNF بدون تدريع من الفولاذ المقاوم للصدأ، وطول غير ملولب يبلغ 0.0 بوصة (الخيار 00)، وطول هيكل يبلغ 1.0 بوصة (الخيار 10)، وطول إجمالي يبلغ 1.0 م (39 بوصة) (الخيار 10)، وموصل ClickLoc محوري مصغر مع كابل محوري قياسي معزول بمادة FEP (الخيار 02)، وشهادة الاعتمادات المتعددة (الخيار 05).

هذا المسبار غير التلامسي لقياس الإزاحة بالتيارات الدوامية هو مكوّن محول أساسي لنظام محول القرب 3300 XL NSv. وهو مخصص للتركيبات ذات متطلبات الخلوص المحدودة، أو الآلات ذات التجاويف الصغيرة، أو مناطق الهدف المصغرة التي لا يمكن فيها استخدام أنظمة 5 مم أو 8 مم القياسية بسبب قيود التجويف الغائر أو الرؤية الجانبية أو الرؤية الخلفية. ويُستخدم عادةً لقياس الاهتزاز الشعاعي والموضع الشعاعي والموضع المحوري في الآلات ذات المحامل المغلفة بالسوائل، ذات الأعمدة الأصغر من 51 مم (2.0 بوصة) أو الأهداف المسطحة الأصغر من 15 مم (0.6 بوصة). والمسبار متوافق تمامًا وقابل للتبديل مع مجسات القرب 3300 RAM السابقة، ويعمل عند توصيله بكابل تمديد 3300 NSv ومستشعر Proximitor 3300 XL NSv.

الميزات

تهيئة سن لولبي 1/4-28 UNF-2A بدون تدريع من الفولاذ المقاوم للصدأ لتطبيقات التركيب المباشر القياسية.
طول غير ملولب يبلغ 0.0 بوصة (الخيار 00)، ما يتيح التعشيق الكامل للسن اللولبي في المساحات المدمجة.
طول هيكل إجمالي يبلغ 1.0 بوصة (الخيار 10)، ما يوفر عمق تركيب منخفضًا.
كابل محوري بطول 1.0 متر (39 بوصة) معزول بمادة FEP (الخيار 10) لتوصيلات الأنظمة القياسية.
موصل ClickLoc محوري مصغر ذكر (الخيار 02) بملامسات نحاسية مطلية بالذهب تمنع ارتخاء الاتصال.
حزمة الاعتمادات المتعددة للخيار 05، التي تغطي معايير ATEX وIECEx ومعايير المواقع الخطرة في أمريكا الشمالية.
مادة طرف المسبار من كبريتيد البوليفينيلين (PPS) لمقاومة كيميائية أعلى في بيئات غاز العمليات.
توفير قولبة TipLoc وتصميم CableLoc قوة سحب تصل إلى 220 N (50 lb) بين طرف المسبار والهيكل والسلك.

التطبيقات

قياسات الاهتزاز الشعاعي والموضع المحوري في ضواغط الغاز الطاردة المركزية وضواغط التبريد وضواغط غاز العمليات.
مراقبة مقياس سرعة الدوران، والسرعة الصفرية، ومرجع الطور (Keyphasor) في التوربينات الغازية المشتقة من محركات الطائرات.
حماية الآلات في المعدات الدوارة عالية السرعة ذات خلوصات محدودة وهندسات أعمدة صغيرة.

معلومات الطلب

الخيار / المقطع	الرمز على وحدة حفظ المخزون هذه	المعنى / الوصف
رقم الجزء القابل للطلب	330901-00-10-10-02-05	مسبار 3300 NSv، سن لولبي 1/4-28 UNF، بدون تدريع
A - خيار الطول غير الملولب	00	0.0 بوصة طول غير ملولب
B - خيار طول الهيكل الكلي	10	1.0 بوصة طول الهيكل
C - Total Length Option	10	C - خيار الطول الإجمالي
طول إجمالي 1.0 متر (39 بوصة)	02	D - خيار نوع الموصل والكابل
موصل محوري مصغر ClickLoc، كابل قياسي	05	E - خيار اعتماد الجهة

اعتمادات متعددة (CSA وATEX وIECEx)

المواصفات الفنية	المعلمة
قيمة المواصفة	الشركة المصنّعة
Bently Nevada (Baker Hughes)	330901-00-10-10-02-05
رقم الجزء	سلسلة المنتج
نظام محول القرب 3300 XL NSv	نوع القلاوظ
قلاوظ 1/4-28 UNF-2A	خيار التدريع
من دون تدريع من الفولاذ المقاوم للصدأ	0.0 بوصة (0 مم)
طول الهيكل	1.0 بوصة (25 مم)
الطول الإجمالي للكابل	1.0 متر (39 بوصة)
نوع الكابل	كابل محوري 75 أوم، معزول بـ FEP، كابل قياسي
نوع الموصل	موصل محوري مصغر ClickLoc (نحاس مطلي بالذهب)
النطاق الخطي	1.5 مم (60 ميل)، من نحو 0.25 إلى 1.75 مم (من 10 إلى 70 ميل)
إعداد الفجوة الموصى به	1.0 مم (40 ميل)
معامل القياس التدريجي (ISF)	7.87 فولت/مم (200 مللي فولت/ميل) ‎+12.5%/‎-20%
الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL)	أقل من ±0.06 مم (±2.3 ميل)
استجابة التردد	من 0 إلى 10 كيلوهرتز: ‎+0، ‎-3 ديسيبل
مقاومة التيار المستمر للمسبار (R_probe)	4.2 ±0.5 أوم (بين الموصل المركزي والدرع الخارجي)
مادة طرف المسبار	كبريتيد البولي فينيلين (PPS)
مادة هيكل المسبار	فولاذ مقاوم للصدأ AISI 304 ‏(SST)
مقاومة الشد (الحد الأقصى المقدر)	220 نيوتن (50 رطلًا) بين هيكل المسبار وسلك المسبار
نصف قطر الانحناء الأدنى	25.4 مم (1.0 بوصة)
درجة حرارة التشغيل والتخزين	من ‎-52 إلى ‎+177 درجة مئوية (من ‎-62 إلى ‎+351 درجة فهرنهايت)
مادة إحكام المسبار	مانع ضغط حلقي على شكل O من Viton
اعتمادات الجهات	اعتمادات متعددة (الخيار 05: CSA وATEX وIECEx)

إرشادات التركيب

عند حفر وثقب لولبي لفتحة تركيب هذا المسبار 1/4-28 UNF، يُوصى باستخدام مثقاب لولبة رقم 3 أو أكبر.
تجنب تجاوز عزم التركيب الأقصى الموصى به البالغ 5.1 نيوتن·م (45 بوصة-رطل) لهياكل مسبار 1/4-28 UNF. ويبلغ عزم الدوران الأقصى المطلق المقدر 7.3 نيوتن·م (65 بوصة-رطل).
تأكد من الحفاظ على نصف قطر الانحناء الأدنى البالغ 25.4 مم (1.0 بوصة) للكابل المحوري لمنع حدوث تلف ميكانيكي أو تلف في الإشارة.
تحقق من أن الطول الإجمالي للمسبار وكابل التمديد يساوي طول النظام المحدد لمستشعر القرب Proximitor (عادةً 5.0 أو 7.0 أمتار).
قد يؤدي التعرض المستمر لدرجات حرارة أقل من ‎-34 درجة مئوية إلى تدهور مانع الضغط الداخلي المصنوع من Viton.

الامتثال والاعتمادات

ATEX/IECEx: آمن جوهريًا للفئة I، المنطقة 0، ‏Ex ia IIC Ga (عند تركيبه مع حواجز معتمدة).
CSA/NRTL/C: الفئة I، المنطقة 0، ‏AEx/Ex ia IIC Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III.
توجيه التوافق الكهرومغناطيسي: 2014/30/EU (المعياران EN 61000-6-2 وEN 61000-6-4).
توجيه RoHS: الامتثال للتوجيه 2011/65/EU ولـ RoHS الصيني (EFUP لمدة 15 سنة).
السلامة الوظيفية: معتمد لتطبيقات SIL 2 ‏(HFT = 0) وSIL 3 ‏(HFT = 1).

FAQ

ما طول الجزء غير الملولب من مسبار القرب 330901-00-10-10-02-05؟

يتضمن تكوين هذا المسبار الخيار 00، الذي يحدد طولًا غير ملولب قدره 0.0 بوصة. وطول الغلاف الكامل البالغ 1.0 بوصة ملولب بالكامل بأسنان 1/4-28 UNF-2A.

ما تكوين الكابل والموصل الذي يحدده الخيار 02؟

يحدد الخيار 02 كابلًا محوريًا قياسيًا معزولًا بـ FEP، منتهيًا بموصل ClickLoc محوري مصغر ذكر، من دون واقٍ للموصل.

هل يحمل مسبار القرب هذا شهادات للمناطق الخطرة؟

نعم، مع الخيار 05 (اعتمادات متعددة)، هذا المسبار معتمد وفق معايير CSA وATEX وIECEx للتركيبات الآمنة جوهريًا في المواقع الخطرة عند توصيله عبر حواجز زينر أو عوازل جلفانية معتمدة.

هل يتوافق هذا المسبار مع أنظمة Bently Nevada 3300 XL القياسية؟

صُمم مسبار 3300 NSv خصيصًا لنظام محول 3300 XL NSv، ويجب إقرانه بمستشعر Proximitor 3300 XL NSv ‏(330980) وكابل تمديد 3300 NSv ‏(330930) لإجراء المعايرة بشكل صحيح.
