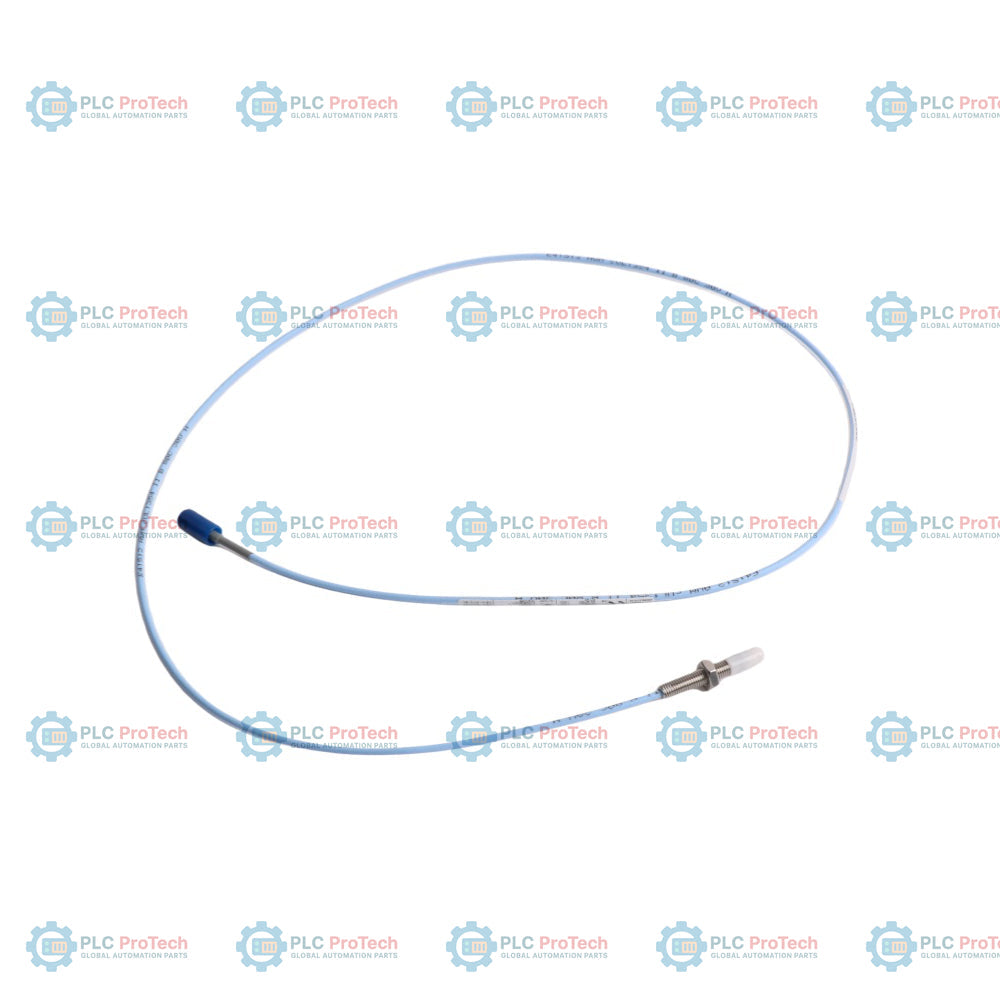

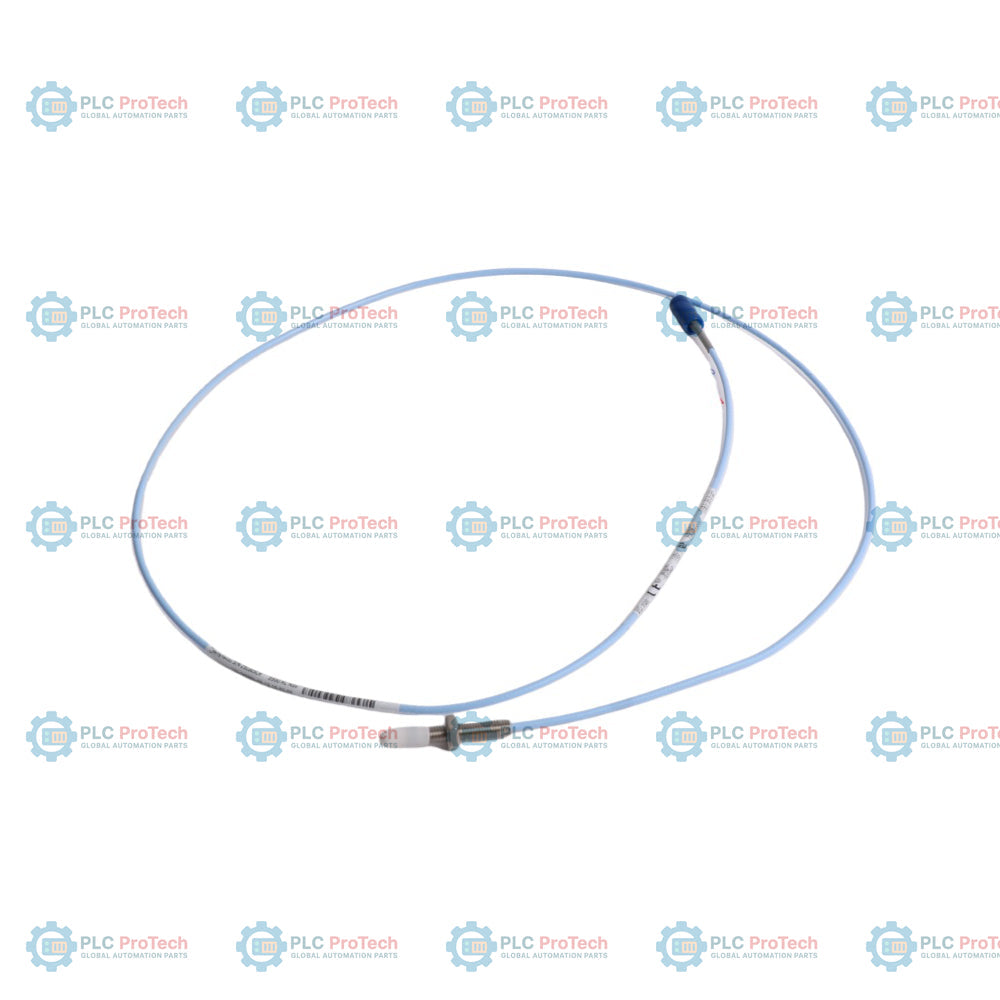

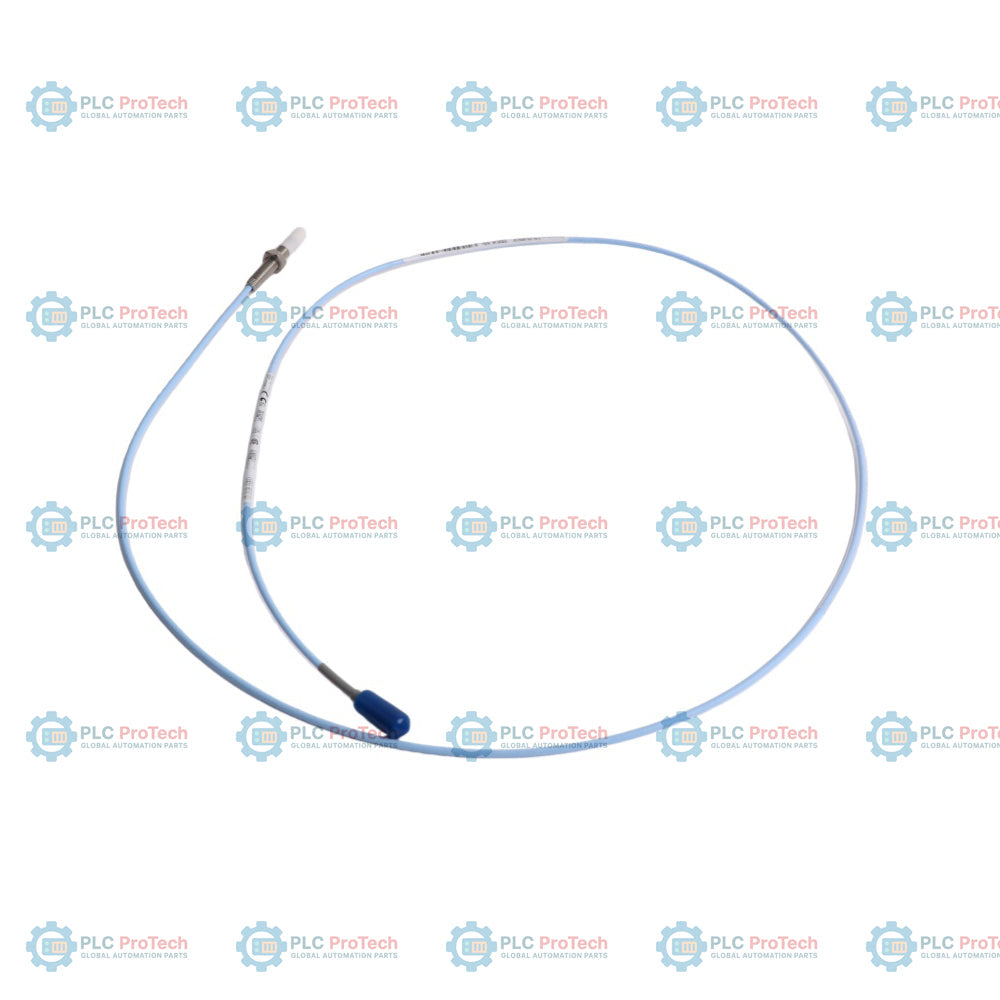

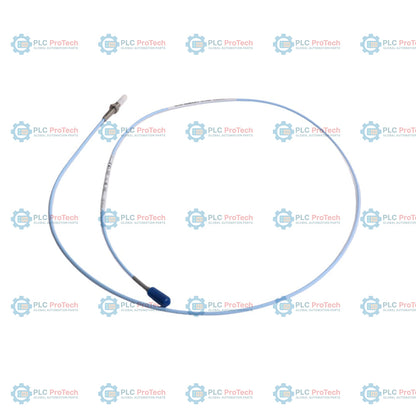

Bently Nevada 330901-00-12-70-01-05 3300 NSv مسبار قرب

SKU 330901-00-12-70-01-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330901-00-12-70-01-05
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد هيكل المسبار الفولاذي 1/4-28 UNF-2A الملولب بالكامل (الخيار 00)، بطول إجمالي للهيكل قدره 1.2 بوصة (الخيار 12) وطول كابل قياسي إجمالي قدره 7.0 أمتار (الخيار 70)، تكوين 330901-00-12-70-01-05 لهذا مسبار القرب 3300 NSv.

يتضمن تكوين المسبار غير المدرع هذا موصل ClickLoc محوريًا مصغرًا مزودًا بواقٍ مدمج للموصل من الفلوروسيليكون (الخيار 01)، ويحمل اعتمادات متعددة من الوكالات للمناطق الخطرة (الخيار 05) للاستخدام في الأجواء القابلة للانفجار. ويتوافق مع مستشعر Proximitor ‏3300 XL NSv وكابل تمديد لقياس إزاحة محامل الأغشية السائلة بالتيارات الدوامية دون تلامس في الآلات الصناعية الدوارة، حيث تقل أقطار الأعمدة عن 20 مم (0.8 بوصة) أو تكون خلوصات التركيب محدودة للغاية. وبخلاف الإصدارات المدرعة، يوفر هذا التكوين القياسي غير المدرع مرونة مثلى في توجيه الكابل داخل أنظمة المواسير النظيفة، مع الحفاظ على خصائص عزل قوية.

الميزات

يحدد الخيار 00 هيكل مسبار 1/4-28 UNF-2A ملولبًا بالكامل، بطول غير ملولب قدره 0.0 بوصة.
يوفر الخيار 12 طولًا إجماليًا للهيكل قدره 1.2 بوصة للتركيبات ذات الخلوص المحوري المحدود.
يوفر الخيار 70 طول نظام إجماليًا قدره 7.0 أمتار، مما يتيح التوصيل المباشر بمستشعر Proximitor.
يتميز الخيار 01 بموصل ClickLoc محوري مع واقٍ للموصل من الفلوروسيليكون مركب مسبقًا، ويمنع تسرب الرطوبة والزيت.
يوفر الخيار 05 شهادات دولية متعددة للبيئات الخطرة، بما في ذلك اعتمادات ATEX وIECEx وCSA.
يوفر عزل الكابل من البلاستيك الفلوري (FEP) مقاومة للمواد الكيميائية ودرجات الحرارة المرتفعة.
مادة الطرف عالية القوة من كبريتيد البولي فينيلين (PPS) تقاوم التآكل في الأجواء الصناعية القاسية.

التطبيقات

قياسات الاهتزاز الشعاعي والموضع المحوري على أعمدة دوارة عالية السرعة يقل قطرها عن 20 مم (0.8 بوصة).
توربينات غازية مشتقة من محركات الطائرات، وضواغط طرد مركزي، وتوربينات بخارية صغيرة.
مضخات صناعية صغيرة التجويف، وعلب تروس، ومحركات كهربائية ذات هندسة محدودة لمنطقة الهدف.
مراقبة الآلات ذات الخلوص المحدود التي تتطلب تكوينات محولات قياسية غير مدرعة للتركيب.

معلومات الطلب

الخيار / المقطع	الرمز على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330901-00-12-70-01-05	مسبار القرب 3300 NSv، سن لولبي 1/4-28 UNF، بدون تدريع
الخيار A - الطول غير الملولب	00	0.0 بوصة (هيكل مسبار ملولب بالكامل)
الخيار B - الطول الإجمالي للهيكل	12	1.2 بوصة (30.5 مم) الطول الإجمالي للهيكل
الخيار C - الطول الإجمالي	70	7.0 أمتار (23.0 قدمًا) إجمالي طول الكابل
الخيار D - نوع الموصل والكابل	01	موصل ClickLoc محوري مصغّر مع واقٍ للموصل، وكابل قياسي
الخيار E - اعتماد الوكالة	05	اعتمادات متعددة (بما في ذلك ATEX وIECEx وCSA)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم الجزء / الطراز	330901-00-12-70-01-05
نوع المنتج	مسبار القرب 3300 NSv
مواصفات اللولب	1/4-28 UNF-2A
تهيئة التدريع	من دون تدريع (كابل قياسي غير مدرع)
الطول غير الملولب	0.0 in
طول الغلاف	1.2 in (30.5 mm)
الطول الإجمالي	7.0 meters (23.0 feet)
تهيئة الموصل	موصل ClickLoc محوري صغير الحجم مع واقي موصل من الفلوروسيليكون
مادة طرف المسبار	بولي فينيلين كبريتيد (PPS)
مادة غلاف المسبار	فولاذ AISI 304 المقاوم للصدأ (SST)
مادة الكابل	كابل محوري 75 ohm، معزول بمادة فلوروإيثيلين بروبيلين (FEP)، بغلاف بني
النطاق الخطي	1.5 mm (60 mils)، ضمن نطاق من 0.25 mm إلى 1.75 mm (10 إلى 70 mils)
إعداد الفجوة الموصى به	1.0 mm (40 mils)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) +12.5% / -20%
الانحراف عن أفضل خط مستقيم ملائم (DSL)	أقل من +/-0.06 mm (+/-2.3 mils)
مقاومة التيار المستمر للمسبار (R_PROBE)	5.9 +/- 0.9 ohms (بين الموصل المركزي والموصل الخارجي لطول 7.0 m)
درجة حرارة التشغيل والتخزين	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
تصنيف ضغط المسبار	مانع تسرب ضغط تفاضلي بحلقة O من Viton بين الطرف والغلاف
أقصى قوة شد مقدرة	220 N (50 lb) من غلاف المسبار إلى سلك المسبار؛ 220 N (50 lb) من السلك إلى الموصل
الحد الأدنى لنصف قطر انحناء الكابل	25.4 mm (1.0 in)

إرشادات التركيب

أحكم ربط غلاف المسبار يدويًا في منفذ التركيب الملولب، ثم أحكمه بعزم الربط الموصى به البالغ 5.1 N m (45 in lb)، مع حد أقصى قدره 7.3 N m (65 in lb).
تأكد من أن الكابل المحوري يحافظ على نصف قطر انحناء لا يقل عن 25.4 mm (1.0 in) على امتداد مسار التوجيه لتجنب التلف أو فقدان الإرسال.
تحقق من أن الطول الإجمالي المجمع للمسبار وكابل التمديد يطابق طول معايرة النظام (على سبيل المثال، يُوصل مسبار بطول 7.0 m مباشرةً بمستشعر Proximitor بطول 7.0 m من دون كابل تمديد وسيط).
تجنب تعريض مانع تسرب المسبار لدرجات حرارة أقل من -34 degC (-30 degF) لفترات ممتدة للحفاظ على سلامة مانع تسرب الضغط.
تأكد من تثبيت واقي موصل الفلوروسيليكون بشكل صحيح على نقطة التوصيل لمنع الرطوبة والزيت والغبار.

الامتثال والاعتمادات

التوافق الكهرومغناطيسي: توجيه الجماعة الأوروبية 2014/30/EU؛ المعياران EN 61000-6-2 (المناعة) وEN 61000-6-4 (الانبعاثات).
RoHS: توجيه الجماعة الأوروبية 2011/65/EU؛ متوافق مع RoHS الصيني (EFUP لمدة 15 عامًا وفق SJ/T 11364-2024).
السلامة الوظيفية: معتمد وفق SIL 2 (HFT = 0) وSIL 3 (HFT = 1).
المناطق الخطرة (الخيار 05): اعتمادات CSA/cNRTLus وATEX وIECEx. آمن جوهريًا Ex ia IIC T5...T1 Ga وEx ia IIIC T90degC...T280degC Dc؛ غير مولّد للشرر/أمان متزايد Ex nA/Ex ec IIC T5...T1 Gc للبيئات من المنطقة 2 / القسم 2.

FAQ

ماذا يعني الخيار 70 لهذا المسبار تحديدًا؟

يحدد الخيار 70 طولًا إجماليًا للمسبار يبلغ 7.0 أمتار (23.0 قدمًا). وهذا يتيح التوصيل المباشر بمستشعر 3300 XL NSv Proximitor مُعاير لطول نظام يبلغ 7.0 أمتار، من دون الحاجة إلى كابل تمديد وسيط.

ما نوع سن اللولب في المسبار 330901-00-12-70-01-05؟

يحتوي هذا المسبار على سن لولب 1/4-28 UNF-2A. طراز 330901 هو مسبار تثبيت قياسي من دون حماية مدرعة من الفولاذ المقاوم للصدأ.

ما الغرض من الخيار 01 للكابل والموصل؟

يشير الخيار 01 إلى موصل ClickLoc محوري صغير مزود بواقي موصل من الفلوروسيليكون مثبت مسبقًا، وكابل محوري قياسي غير مدرع.

ما النطاق الخطي الاسمي ومعامل القياس لهذا المسبار؟

يتميز نظام 3300 NSv بنطاق خطي يبلغ 1.5 مم (60 ميلًا) ومعامل قياس تزايدي (ISF) يبلغ 7.87 فولت/مم (200 مللي فولت/ميل)، وهو مُحسّن للخلوصات الصغيرة عن الهدف.

هل يمكن استخدام هذا المسبار في المناطق الخطرة؟

نعم. مع الخيار 05، يحمل هذا المسبار عدة اعتمادات من جهات مختلفة، بما في ذلك ATEX وIECEx وcNRTLus، للتركيبات الآمنة جوهريًا (Ex ia) وغير المسببة للاشتعال/غير المولدة للشرر (Ex nA/ec).
