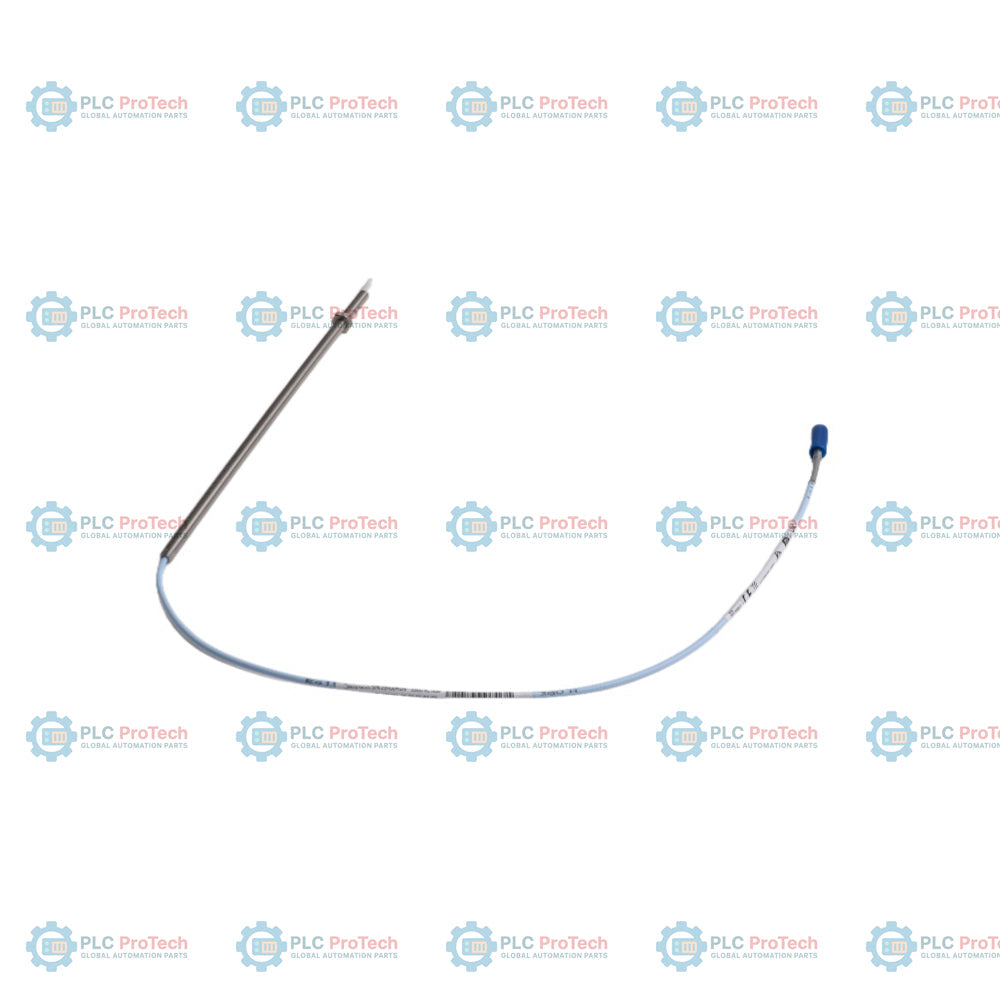

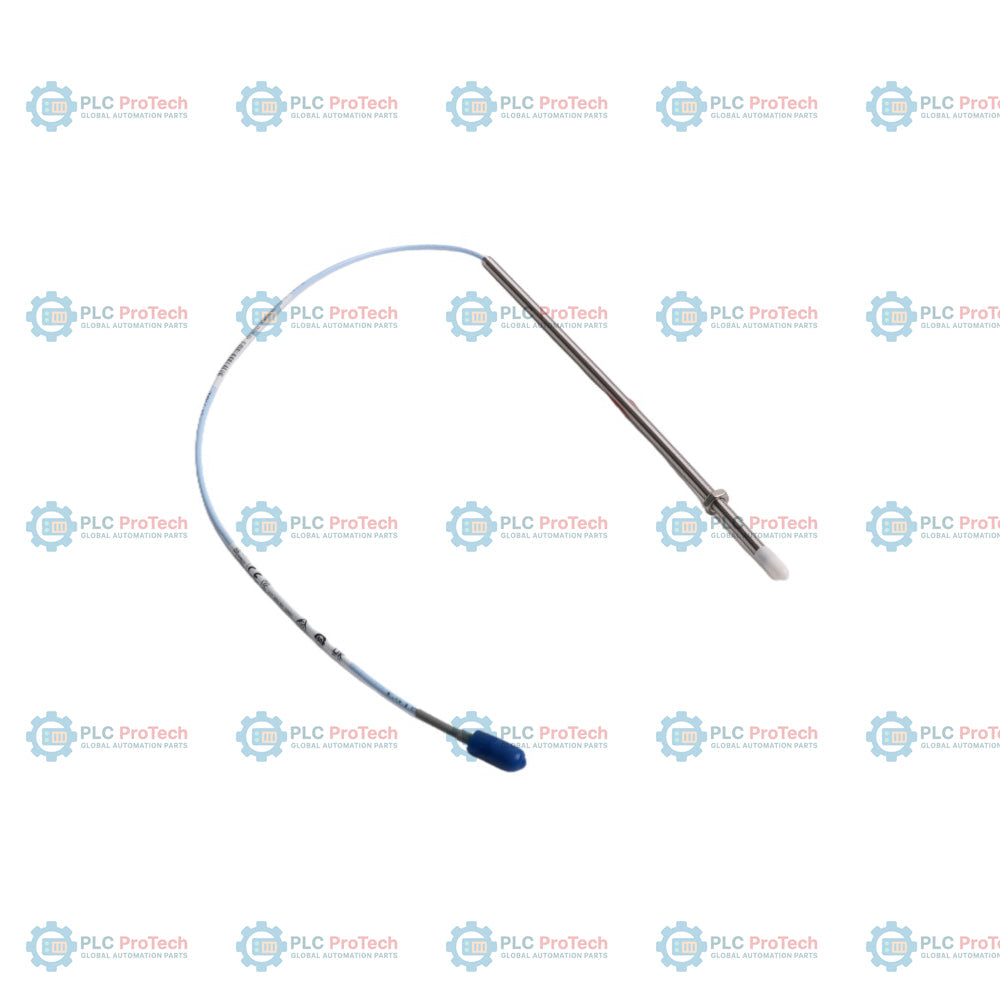

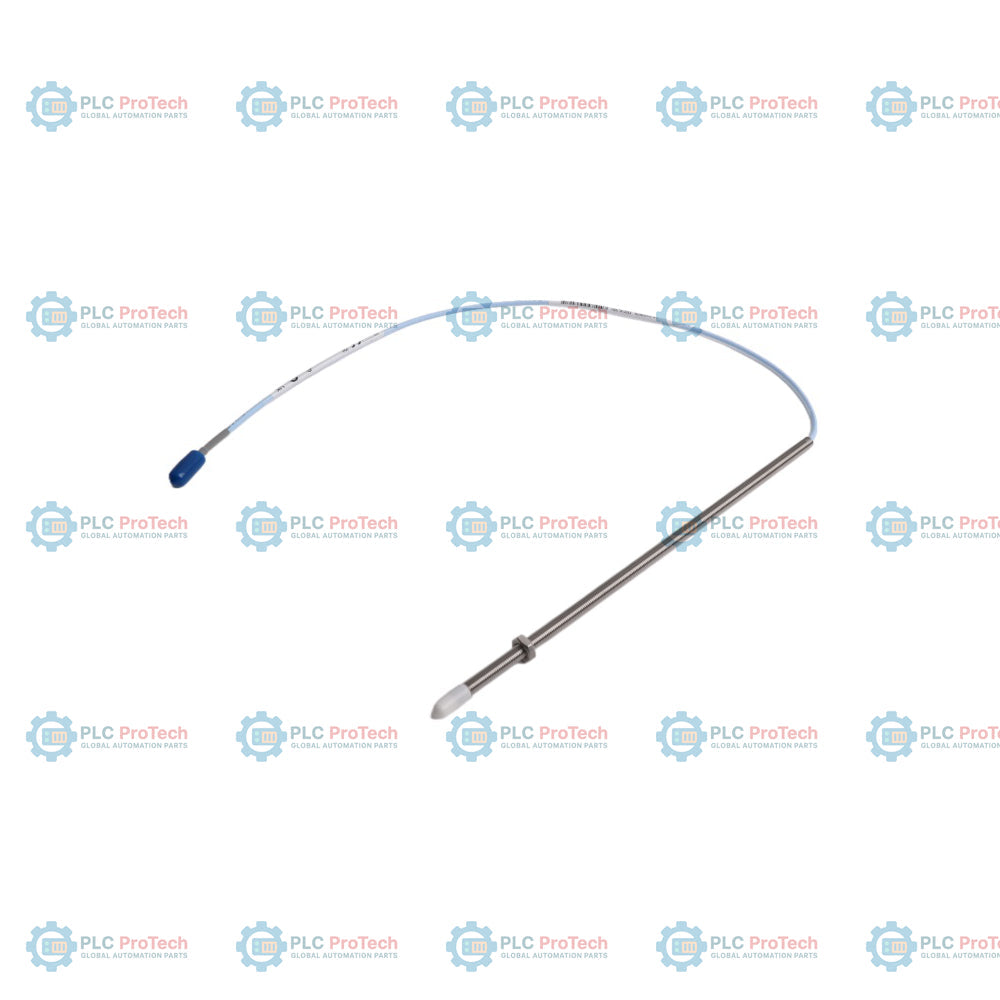

إن 330901-00-52-10-02-05 هو مسبار قرب 3300 NSv مصمم بلولب 1/4-28 UNF-2A ومن دون تدريع من الفولاذ المقاوم للصدأ. تُحدَّد هذه التهيئة بالخيار 00، الذي يشير إلى طول غير ملولب يبلغ 0.0 بوصة (غلاف ملولب بالكامل)، وبالخيار 52، الذي يحدد طول غلاف إجماليًا يبلغ 5.2 بوصة. المسبار مزود بكابل محوري قياسي مدمج من نوع FEP بطول 1.0 متر (39 بوصة) (الخيار 10)، مُنهى بموصل ClickLoc مصغر من دون واقٍ للموصل (الخيار 02). ولدعم التركيب في الأجواء الصناعية الخطرة، تزود هذه الوحدة بالخيار 05 للاعتمادات المتعددة، الذي يشهد صلاحيتها للاستخدام في البيئات الآمنة جوهريًا وغير القابلة للاشتعال على مستوى العالم.
صُمم نظام محوّل 3300 NSv (اهتزاز الجانب القريب) لمراقبة الإزاحة الدقيقة والاهتزاز في التطبيقات ذات الحيز المكاني المحدود أو الأهداف ذات الأشكال الهندسية الصغيرة. وعلى خلاف مجسات 8 مم القياسية التي تتطلب أهدافًا أكبر لمنع تشوه المجال، تعمل البصمة الأضيق لهذا المسبار بفعالية على أقطار أعمدة مستهدفة تصل إلى 20 مم (0.8 بوصة) أو أقل. تُستخدم هذه التهيئة على نطاق واسع في التوربينات الغازية المشتقة من محركات الطائرات عالية السرعة، ومراقبة الاهتزاز الشعاعي للمحامل الصغيرة، وتتبع الموضع المحوري حيث يتعذر تركيب المستشعرات التقليدية فعليًا أو قد تتسبب في تداخل كهرومغناطيسي متبادل.
يوفر الجدول أدناه الهيكل الكامل لفك ترميز تهيئة مسبار القرب 330901-00-52-10-02-05 استنادًا إلى وثائق الشركة المصنّعة الرسمية:
| مقطع الخيار | الرمز الموجود على SKU هذا | الوصف / قيمة المعلمة |
|---|---|---|
| الطراز الأساسي | 330901 | مسبار 3300 NSv، لولب 1/4-28 UNF، من دون تدريع |
| A - الطول غير الملولب | 00 | 0.0 بوصة (جسم مسبار ملولب بالكامل) |
| B - طول الجسم | 52 | طول الجسم الكلي 5.2 بوصة (132 مم) |
| C - الطول الإجمالي | 10 | طول الكبل الإجمالي 1.0 متر (39 بوصة) |
| D - نوع الموصل والكبل | 02 | موصل محوري مصغر من نوع ClickLoc، وكبل FEP قياسي |
| E - اعتماد الجهة | 05 | اعتمادات متعددة (بما في ذلك اعتمادات ATEX وIECEx وCSA) |
| معلمة المواصفات | التفاصيل والتصنيفات |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / SKU | 330901-00-52-10-02-05 |
| القطر الاسمي للمسبار | 3300 NSv (5 مم اسميًا) |
| مواصفات اللولب | 1/4-28 UNF-2A |
| النطاق الخطي | 1.5 مم (60 mils)، يمتد من 0.25 مم إلى 1.75 مم (من 10 mils إلى 70 mils) |
| معامل القياس التزايدي (ISF) | 7.87 V/mm (200 mV/mil) نموذجيًا على نطاق الخطية |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.06 مم (+/-2.3 mils) |
| إعداد الفجوة القياسي | 1.0 مم (40 mils) |
| استجابة تردد النظام | من 0 إلى 10 kHz: +0، -3 dB نموذجيًا (مع ما يصل إلى 305 أمتار من أسلاك التوصيل الميدانية) |
| مادة طرف المسبار | مادة طرف المسبار: كبريتيد البولي فينيلين (PPS) |
| مادة جسم المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| مادة كبل المسبار | كبل محوري 75 أوم، معزول بالبروبيلين فلوريد الإيثيلين (FEP) |
| مقاومة التيار المستمر للمسبار (R_PROBE) | 4.2 +/-0.5 أوم (لخيار طول المسبار البالغ 1.0 متر) |
| نطاق درجة حرارة التشغيل | من -52 degC إلى +177 degC (من -62 degF إلى +351 degF) |
| إحكام ضغط الجسم | حلقة إحكام ضغط من Viton (تحافظ على الإحكام حتى درجة حرارة -34 degC) |
| أقصى قوة شد | 220 N (50 رطلًا) من جسم المسبار إلى سلك المسبار؛ 220 N (50 رطلًا) من السلك إلى موصل كبل التمديد |
| الحد الأدنى لحجم الهدف | قطر 8.9 مم (0.35 بوصة)؛ الحد الأدنى الموصى به 13 مم (0.5 بوصة) |
حافظ على الحد الأدنى لنصف قطر انحناء الكبل المحوري المدمج من FEP عند 25.4 مم (1.0 بوصة) لمنع تلف تدريع الموصل الداخلي. اضبط فجوة المسبار الفعلية باستخدام مقياس فجوة، أو راقب خرج جهد التيار المستمر من مستشعر Proximitor Sensor المصاحب حتى يقرأ تقريبًا -9.0 Vdc (وهو ما يتوافق مع فجوة اسمية قدرها 1.0 مم أو 40 mil). عند تركيب المسبار، تأكد من أن الطول الإجمالي للمسبار وكبل التمديد يساوي طول النظام المطلوب لمستشعر Proximitor Sensor (إما 5 أو 7 أمتار). تجنب تمرير كبل المحول عالي الممانعة بمحاذاة خطوط التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330901-00-52-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
