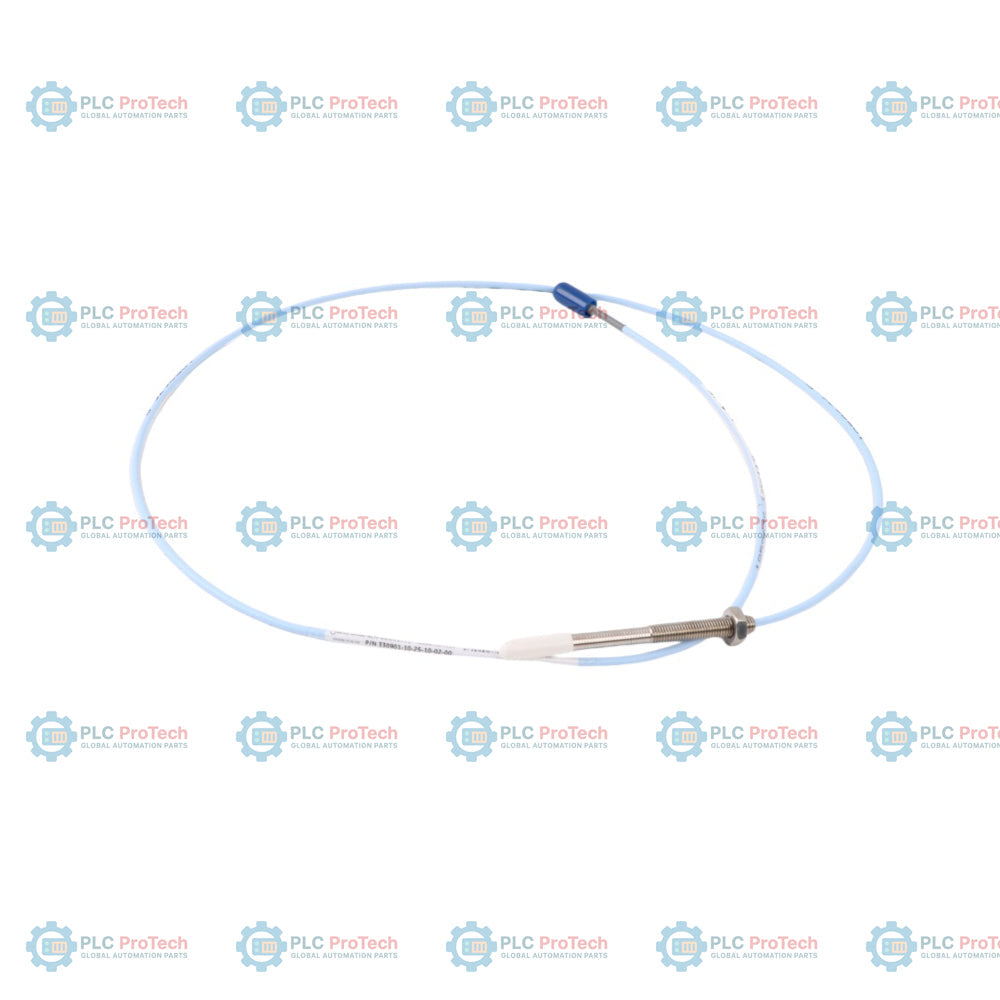

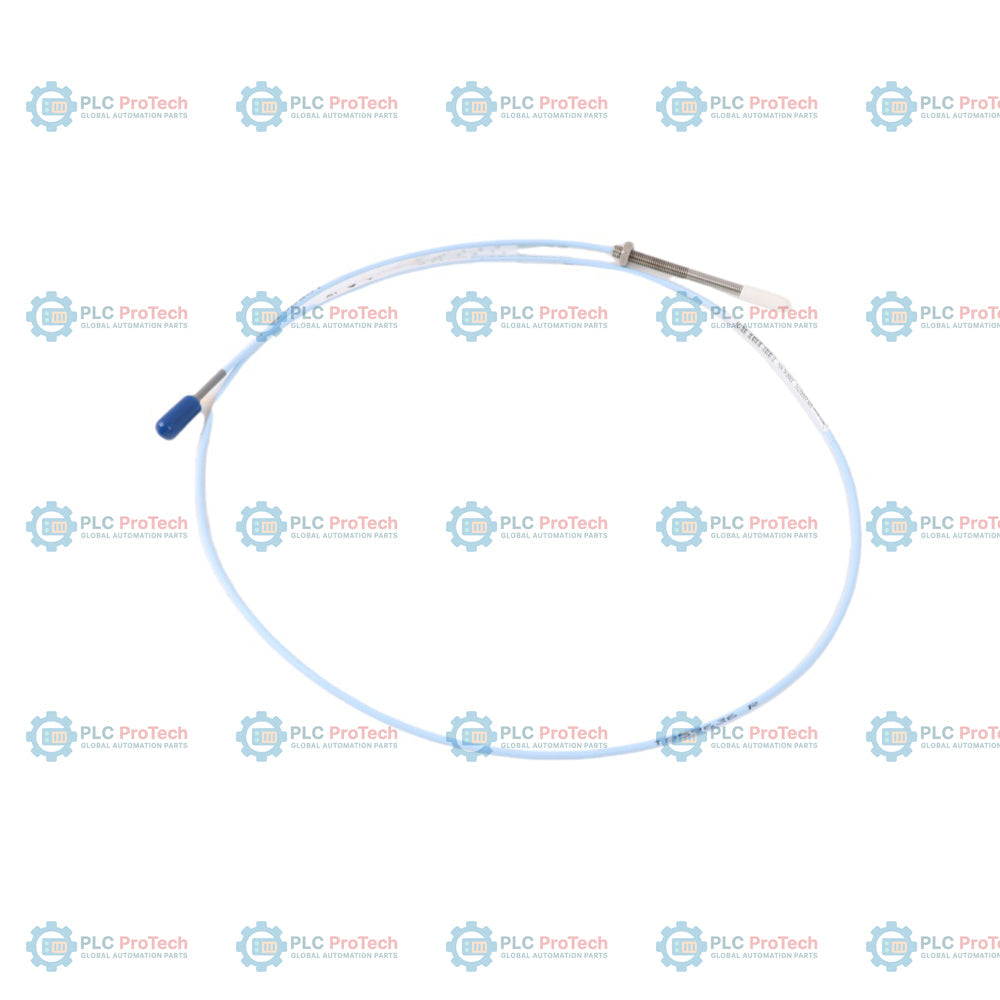

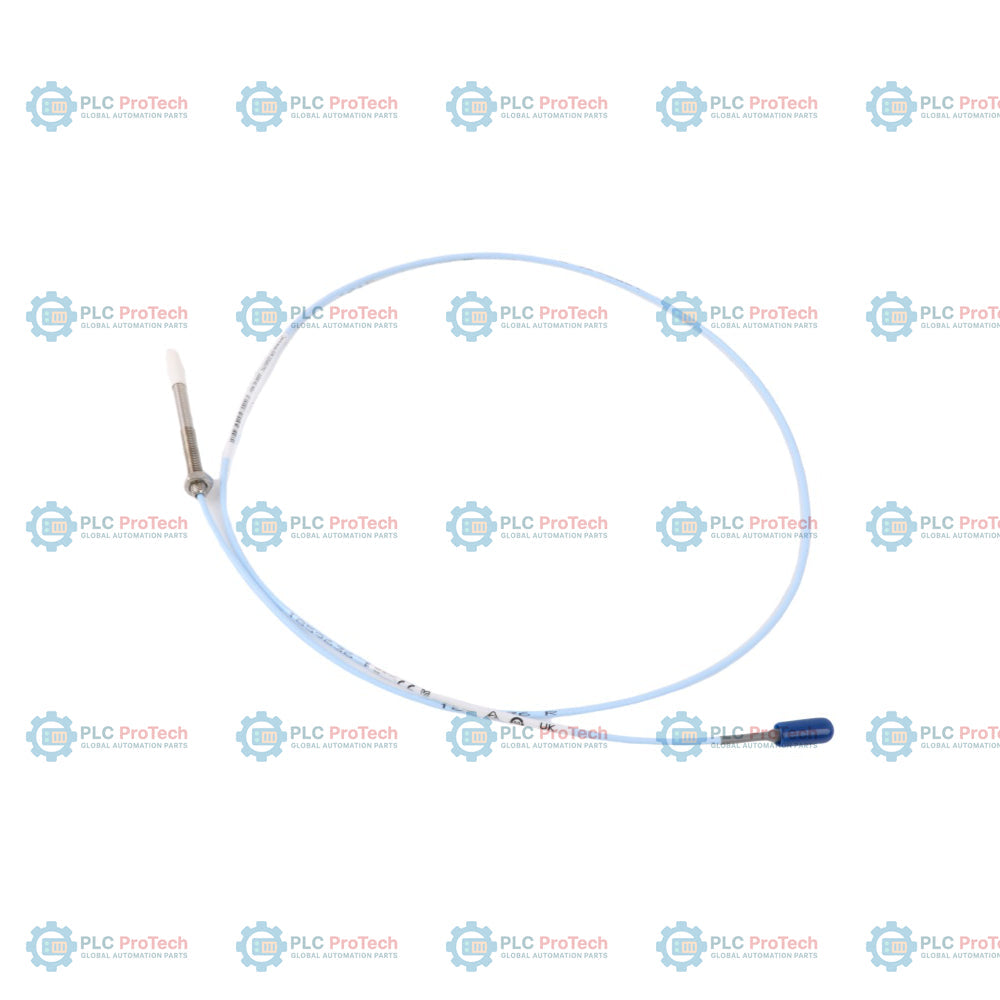

Bently Nevada 330901-14-43-10-02-05 مسبار القرب 3300 NSv

SKU 330901-14-43-10-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330901-14-43-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يحدد الخيار 14 (طول غير ملولب يبلغ 1.4 بوصة) والخيار 43 (طول إجمالي للهيكل يبلغ 4.3 بوصة) تكوين مسبار الاقتراب 3300 NSv غير المدرع هذا — 330901-14-43-10-02-05، وهو مسبار اقتراب يعمل بتيارات دوامية، مزود بسن لولبي 1/4-28 UNF ومناسب للمساحات المحدودة أمام الهدف. يتميز هذا الإصدار المحدد بطول كابل إجمالي يبلغ 1.0 متر (الخيار 10)، وينتهي بموصل ClickLoc محوري مصغّر على كابل قياسي غير مدرع (الخيار 02)، وهو معتمد وفق اعتمادات متعددة للمناطق الخطرة (الخيار 05).

بخلاف الخيارات المدرعة، مثل الطراز 330902 أو التكوينات المزودة بواقٍ مدمج للموصل (الخيار 01)، يستخدم هذا التكوين تصميم كابل انسيابي غير مدرع ومعزول بـ FEP للتطبيقات التي يتوفر فيها بالفعل أنبوب حماية خارجي أو تدريع ميكانيكي. يعمل نظام محول 3300 NSv ضمن نطاق خطي يبلغ 1.5 مم (60 ميلًا)، وقد حُسّن للآلات ذات التجاويف الصغيرة أو الخلوصات الجانبية الضيقة التي تحد فيها المجسات القياسية مقاس 8 مم أو 5 مم من التشابك الكهرومغناطيسي وقيود الحدود.

الميزات

يوفر الخيار 14 طولًا غير ملولب يبلغ 1.4 بوصة من الخلوص غير التلامسي.
يوفر الخيار 43 طولًا إجماليًا للهيكل يبلغ 4.3 بوصة من مدى اللولبة باستخدام سن لولبي قياسي 1/4-28 UNF-2A.
يحدد الخيار 10 طولًا إجماليًا للمسبار يبلغ 1.0 متر (39 بوصة)، وهو متوافق مع مستشعرات التقارب 3300 XL NSv وكابلات التمديد.
يثبت الموصل المحوري المصغّر ClickLoc للخيار 02 في مكانه بإحكام من دون واقٍ سيليكوني ضخم للموصل.
توفر حزمة اعتمادات الوكالات المتعددة للخيار 05 شهادات للمناطق الخطرة، بما في ذلك ATEX وIECEx وCSA.
يستخدم تصميم الكابل المحوري غير المدرع عزلًا من فلوريد الإيثيلين والبروبيلين (FEP) بقدرة مقاومة كيميائية عالية.
تُشكّل طريقة قولبة TipLoc رابطة متينة بين طرف المسبار المصنوع من كبريتيد متعدد الفينيلين (PPS) والهيكل المصنوع من الفولاذ المقاوم للصدأ.
يوفر تصميم CableLoc قوة سحب تصل إلى 220 نيوتن (50 رطلاً) بين وصلة المسبار وهيكل المسبار.

التطبيقات

قياسات الاهتزاز الشعاعي والموضع الشعاعي على الموسعات التوربينية عالية السرعة أو ضواغط الهواء الطاردة المركزية.
قياسات موضع الدفع المحوري على التوربينات الغازية المشتقة من محركات الطائرات.
قياسات السرعة ومرجع طور مقياس سرعة الدوران (Keyphasor) على أشكال أعمدة صغيرة يقل قطرها عن 51 مم (2.0 بوصة).
حماية الآلات في الخلوصات الضيقة للهيكل أو في القيود الناتجة عن تجاويف التثقيب العميقة.

معلومات الطلب

الخيار	الرمز على وحدة SKU هذه	الوصف
رقم الجزء القابل للطلب	330901-14-43-10-02-05	مسبار اقتراب 3300 NSv، سن لولبي 1/4-28 UNF، من دون تدريع
A - الطول غير الملولب	14	الطول غير الملولب 1.4 بوصة (36 مم)
B - الطول الإجمالي للهيكل	43	طول الهيكل 4.3 بوصة (109 مم)
C - الطول الإجمالي	10	طول المسبار 1.0 متر (39 بوصة)
D - الموصل والكابل	02	موصل ClickLoc محوري مصغّر، كابل قياسي
E - اعتماد الجهة	05	اعتمادات متعددة (CSA وATEX وIECEx وشهادات أخرى)

المواصفات الفنية

الشركة المصنعة	Bently Nevada
رقم الجزء / الطراز	330901-14-43-10-02-05
عائلة المنتج	نظام محول القرب 3300 XL NSv
حجم السن	1/4-28 UNF-2A
خيار التدريع	من دون تدريع (كابل محوري بغلاف FEP غير مدرع)
مادة طرف المجس	بولي فينيلين كبريتيد (PPS)
مادة غلاف المجس	فولاذ مقاوم للصدأ AISI 304
نوع كابل المجس	محوري 75 أوم، معزول ببولي فلورو إيثيلين بروبيلين (FEP)
مقاومة التيار المستمر للمجس (R_PROBE)	4.2 أوم +/- 0.5 أوم (من الموصل المركزي إلى الموصل الخارجي)
النطاق الخطي	1.5 مم ‏(60 mils)، من نحو 0.25 مم إلى 1.75 مم ‏(10 إلى 70 mils)
إعداد الفجوة الموصى به	1.0 مم ‏(40 mils)
معامل القياس التدريجي (ISF)	7.87 V/mm ‏(200 mV/mil) بنسبة +12.5% / -20% ضمن نطاق من 0 درجة مئوية إلى 45 درجة مئوية
الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL)	أقل من +/- 0.06 مم ‏(+/- 2.3 mils)
الاستجابة الترددية	من 0 إلى 10 kHz: ‏+0، ‏-3 dB نموذجي (حتى 305 م / 1000 قدم من توصيلات الموقع)
قوة الشد	220 N ‏(50 lb) الحد الأقصى المصنف من غلاف المجس إلى سلك المجس
نوع الموصل	موصل ClickLoc محوري مصغر ذكر من النحاس المطلي بالذهب
عزم الغلاف (1/4-28 UNF)	5.1 N-m ‏(45 in-lb) موصى به، و7.3 N-m ‏(65 in-lb) الحد الأقصى المصنف
درجة حرارة التشغيل والتخزين	-52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات
مانع ضغط المجس	حلقة إحكام ضغط O-ring من Viton بين طرف المجس والغلاف
توافق النظام	كابل التمديد 330930 ومستشعر Proximitor 330980

إرشادات التركيب

اختيار مثقاب اللولبة: استخدم مثقاب لولبة رقم 3 أو أكبر عند تجهيز فتحات التثبيت لتركيبات المجسات 1/4-28 UNF.
حد عزم الغلاف: أحكم ربط غلاف المجس بعزم موصى به يبلغ 5.1 N-m ‏(45 in-lb). لا تتجاوز الحد الأقصى البالغ 7.3 N-m ‏(65 in-lb) لمنع التلف.
نصف قطر الانحناء: حافظ على حد أدنى لنصف قطر الانحناء يبلغ 25.4 مم ‏(1.0 بوصة) على طول سلك المجس المحوري وأي كابلات تمديد متصلة.
العناية بالموصل: أحكم ربط موصلات ClickLoc يدويًا. يبلغ العزم الأقصى الموصى به 0.56 N-m ‏(5 in-lb). استخدم شريط السيليكون أو واقيات الموصلات لمنع الرطوبة المحيطة.
تعشيق السنون: حافظ على تعشيق السنون ضمن حد 0.375 بوصة لأغلفة المجسات 1/4-28 UNF لتجنب التقييد أثناء التركيب.

الامتثال والشهادات

توجيه EMC: 2014/30/EU ‏(EN 61000-6-2، EN 61000-6-4)
توجيه RoHS: 2011/65/EU
السلامة الوظيفية: معتمد وفق SIL 2 ‏(HFT = 0)، وقادر على SIL 3 ‏(HFT = 1)
اعتمادات المناطق الخطرة (الخيار 05): شهادات CSA وATEX وIECEx للفئة I، المنطقة 0/المنطقة 2، المجموعات A وB وC وD ‏(Ex ia IIC T5...T1 Ga وEx nA/Ex ec IIC T5...T1 Gc)

FAQ

ماذا يحدد تكوين 330901-14-43-10-02-05؟

يحدد هذا التكوين مسبار 3300 NSv بسن لولبي 1/4-28 UNF، من دون تدريع. ويتميز بطول غير ملولب يبلغ 1.4 بوصة، وطول غلاف يبلغ 4.3 بوصة، وطول كابل إجمالي يبلغ 1.0 متر، وموصل ClickLoc محوري قياسي، واعتمادات متعددة للاستخدام في البيئات الخطرة.

لماذا يُستخدم الخيار غير المدرع؟

يُستخدم تكوين الكابل المحوري غير المدرع في التركيبات التي يُمرَّر فيها الكابل داخل قناة حماية مخصصة، أو عندما تكون المساحة محدودة للغاية بحيث لا تستوعب القطر الخارجي الأكبر للتدريع الفولاذي المقاوم للصدأ.

ما مواد الأهداف التي تتم معايرتها افتراضيًا لهذا المسبار؟

تتم معايرة النظام في المصنع لفولاذ AISI 4140. وتتطلب قياسات الأهداف القياسية على المواد الأخرى معايرة مخصصة أو تعديلات على معامل القياس.

ما إعداد الفجوة الموصى به لمسبار 3300 NSv هذا؟

الفجوة التشغيلية الموصى بها هي 1.0 مم (40 ميل)، وتقع في مركز نطاقه الخطي البالغ 1.5 مم (60 ميل).
