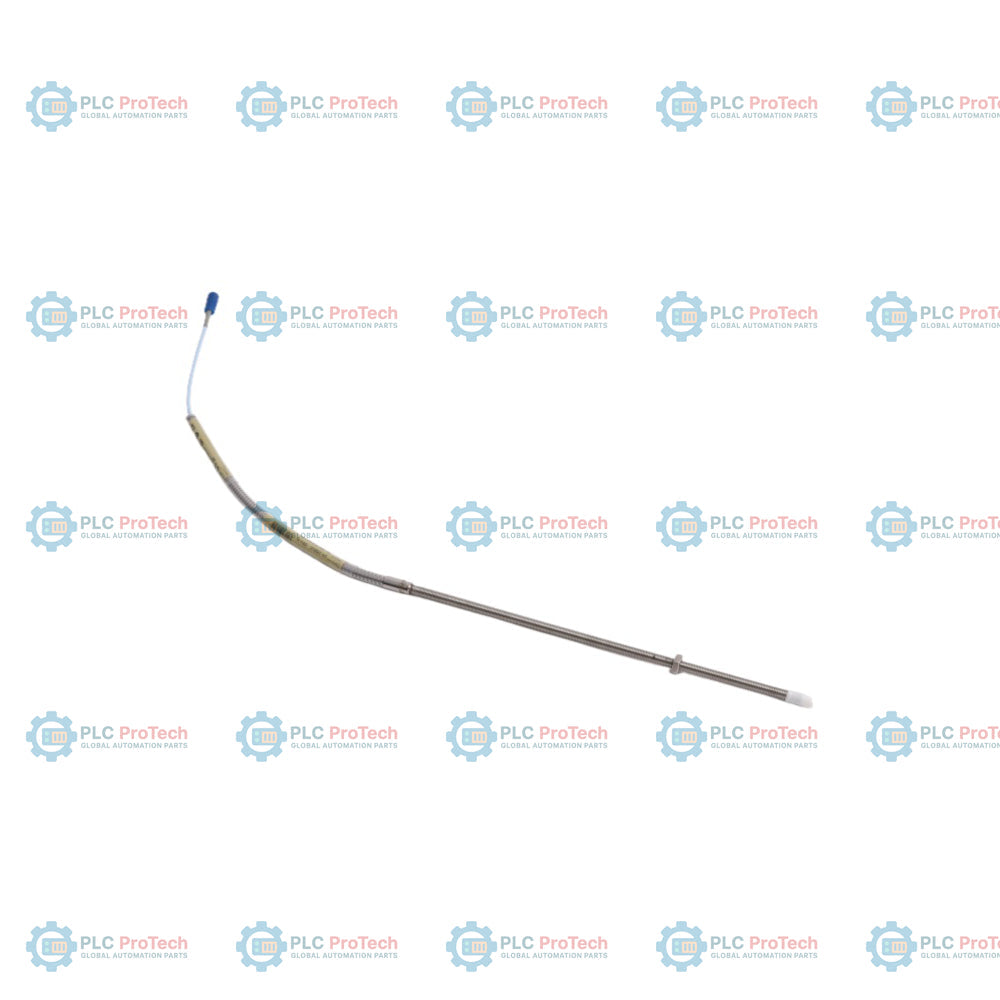

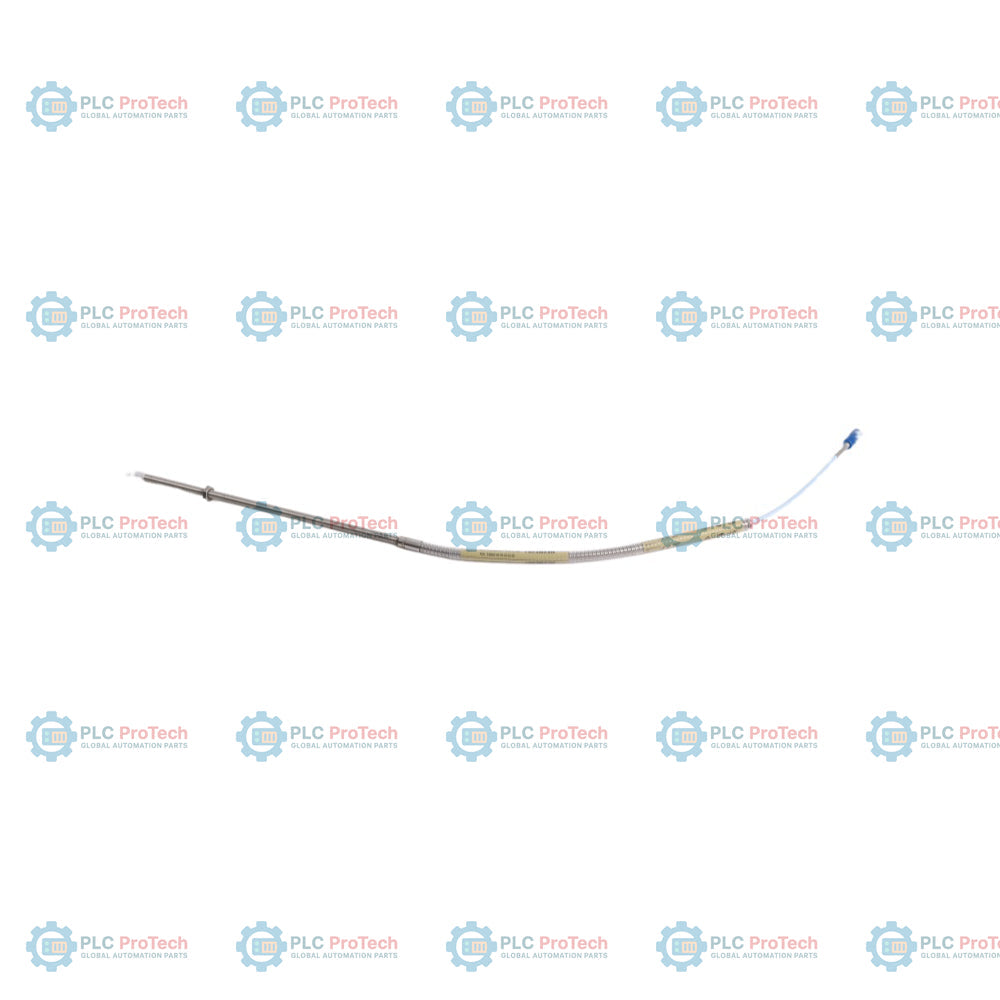

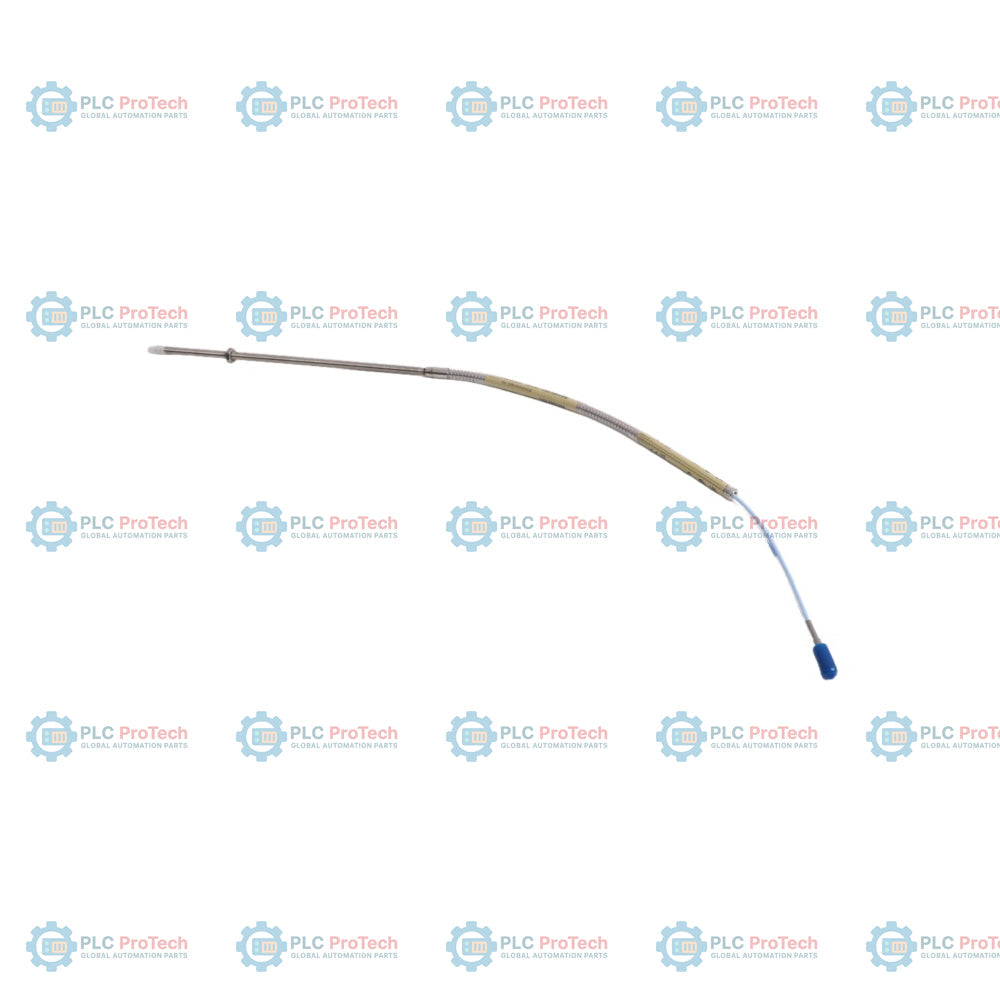

330902-00-95-10-02-00مسبار قرب 3300 NSv بسن لولبي 1/4-28 UNF وتدريع مدمج من الفولاذ المقاوم للصدأ، والخيار 00 ملولب بالكامل، ولا تتطلب موافقات الجهات التنظيمية للخيار 00. صُممت هذه التهيئة بطول إجمالي للهيكل قدره 9.5 بوصة (الخيار 95)، وطول إجمالي للكابل المحوري قدره 1.0 متر (39 بوصة) (الخيار 10)، ينتهي بموصل ClickLoc محوري صغير مع كابل قياسي (الخيار 02).
بخلاف الإصدارات غير المزودة بالتدريع، مثل 330901، أو التهيئات المجهزة بواقي موصلات مدمجة، يتميز هذا المسبار بتدريع ميكانيكي متين يحمي الكابل من السحج والقطع والحطام البيئي. ويجعل الهيكل الملولب المدمج بمقاس 1/4-28 UNF هذا المسبار مناسبًا للتركيب في المساحات الضيقة وتجاويف الآلات محدودة الوصول، حيث لا يمكن تركيب مجسات القرب القياسية مقاس 8 مم. ويعمل بالتزامن مع مستشعر القرب 3300 XL NSv وكابل تمديد لقياس الإزاحة الساكنة والديناميكية دون تلامس على الأعمدة الدوارة الصغيرة.
تشمل بيئات الاستخدام النموذجية حماية الآلات الدوارة في المضخات عالية السرعة، والضواغط الطاردة المركزية، والتوربينات الغازية المشتقة من محركات الطائرات. وهو مناسب لقياس الاهتزاز الشعاعي والموضع المحوري في بيوت المحامل المدمجة، وأغلفة الآلات، والمنشآت التي تكون فيها الخلوصات الميكانيكية محدودة ولا يمكن تركيب مجسات التيار الدوامي ذات الحجم القياسي.
| الخيار | الرمز على وحدة حفظ المخزون هذه | الوصف |
|---|---|---|
| الطراز الأساسي | 330902 | مسبار 3300 NSv، سن لولبي 1/4-28 UNF، مع تدريع |
| A - خيار الطول غير الملولب | 00 | 0.0 بوصة الطول غير الملولب |
| B - خيار الطول الإجمالي للهيكل | 95 | 9.5 بوصة الطول الإجمالي للهيكل |
| C - خيار الطول الإجمالي | 10 | 1.0 متر (39 بوصة) الطول الإجمالي |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مشترك مصغر، كابل قياسي |
| E - خيار اعتماد الجهات | 00 | غير مطلوب |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330902-00-95-10-02-00 |
| عائلة النظام | نظام محول القرب 3300 XL NSv |
| نوع القلاوظ | 1/4-28 UNF-2A |
| حماية التدريع | تدريع مدمج من الفولاذ المقاوم للصدأ |
| الطول غير الملولب | 0.0 in (0 mm) |
| الطول الكلي للهيكل | 9.5 in (241 mm) |
| إجمالي طول الكابل | 1.0 m (39 in) |
| نوع الموصل | موصل ClickLoc محوري مشترك مصغر |
| النطاق الخطي | 1.5 mm (60 mils)، من حوالي 0.25 إلى 1.75 mm (10 إلى 70 mils) |
| الفجوة الموصى بها | 1.0 mm (40 mils) |
| معامل القياس التزايدي (ISF) | 7.87 V/mm (200 mV/mil) اسميًا |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.06 mm (+/-2.3 mils) |
| استجابة التردد | 0 إلى 10 kHz: +0، -3 dB |
| ممانعة الخرج | 50 أوم |
| مقاومة التيار المستمر للمسبار | 4.2 +/- 0.5 أوم (من الموصل المركزي إلى التدريع الخارجي) |
| درجة حرارة التشغيل والتخزين | -52 إلى +177 degC (-62 إلى +351 degF) |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة هيكل المسبار | فولاذ مقاوم للصدأ 303 أو 304 |
| عزم دوران الهيكل الموصى به | 5.1 N-m (45 in-lb) |
| عزم دوران الهيكل الأقصى | 7.3 N-m (65 in-lb) |
| قوة شد الكابل | 220 N (50 lb) من هيكل المسبار إلى السلك |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 mm (1.0 in) |
| مانع التسرب البيئي | مانع تسرب للضغط التفاضلي بحلقة O من Viton |
| الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات |
تحقق من نظافة فتحة التثبيت الملولبة ومن استخدام مثقاب لولبي بمقاس #3 أو أكبر أثناء تشكيل القلاوظ الداخلي 1/4-28. لا تتجاوز عزم دوران قلاوظ الهيكل الأقصى البالغ 7.3 N-m (65 in-lb) أثناء إدخال المسبار؛ ويوصى بعزم إحكام قدره 5.1 N-m (45 in-lb). تأكد من توجيه الكابل المدرع بنصف قطر انحناء لا يقل عن 25.4 mm (1.0 in). احمِ توصيلات ClickLoc المحورية المشتركة من زيت التوربينات والسوائل باستخدام شريط سيليكون ذاتي الاندماج أو واقيات موصلات مناسبة.
يتوافق مسبار القرب هذا مع المعايير والتوجيهات التالية عند تركيبه في نظام محول متوافق:
