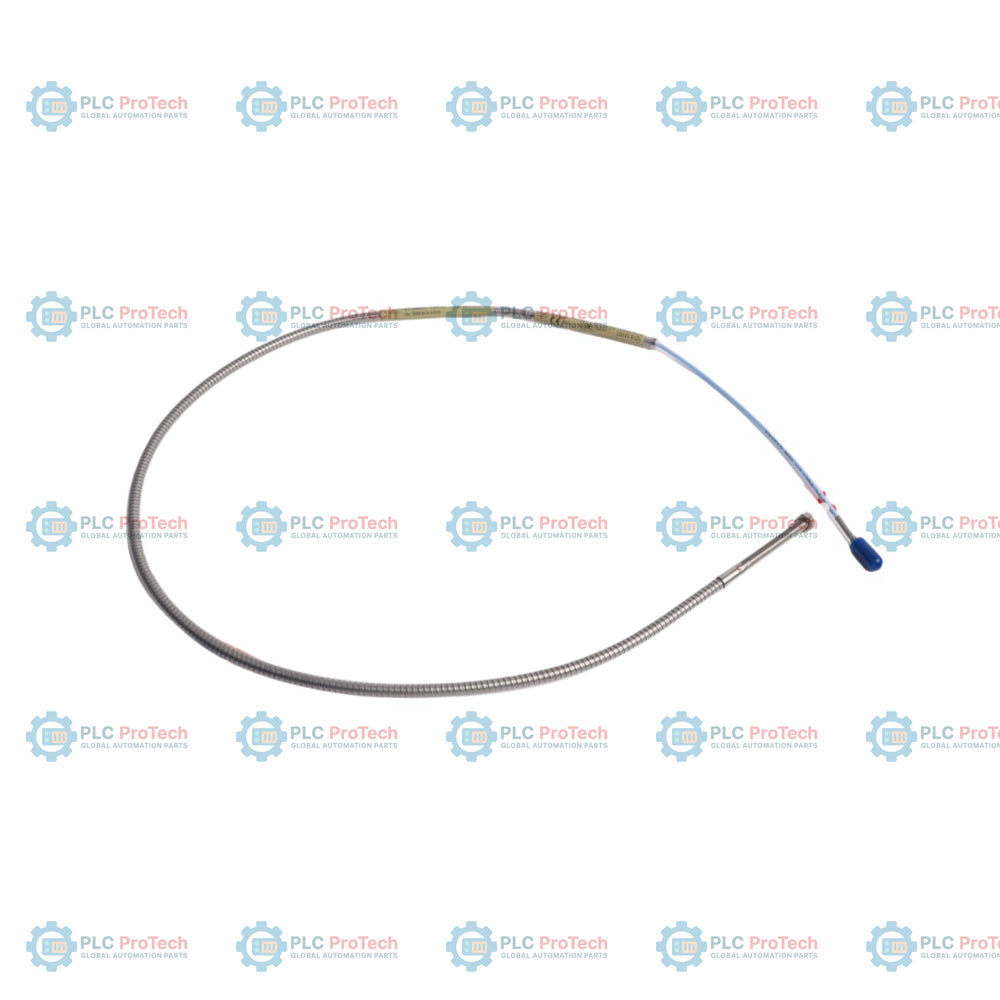

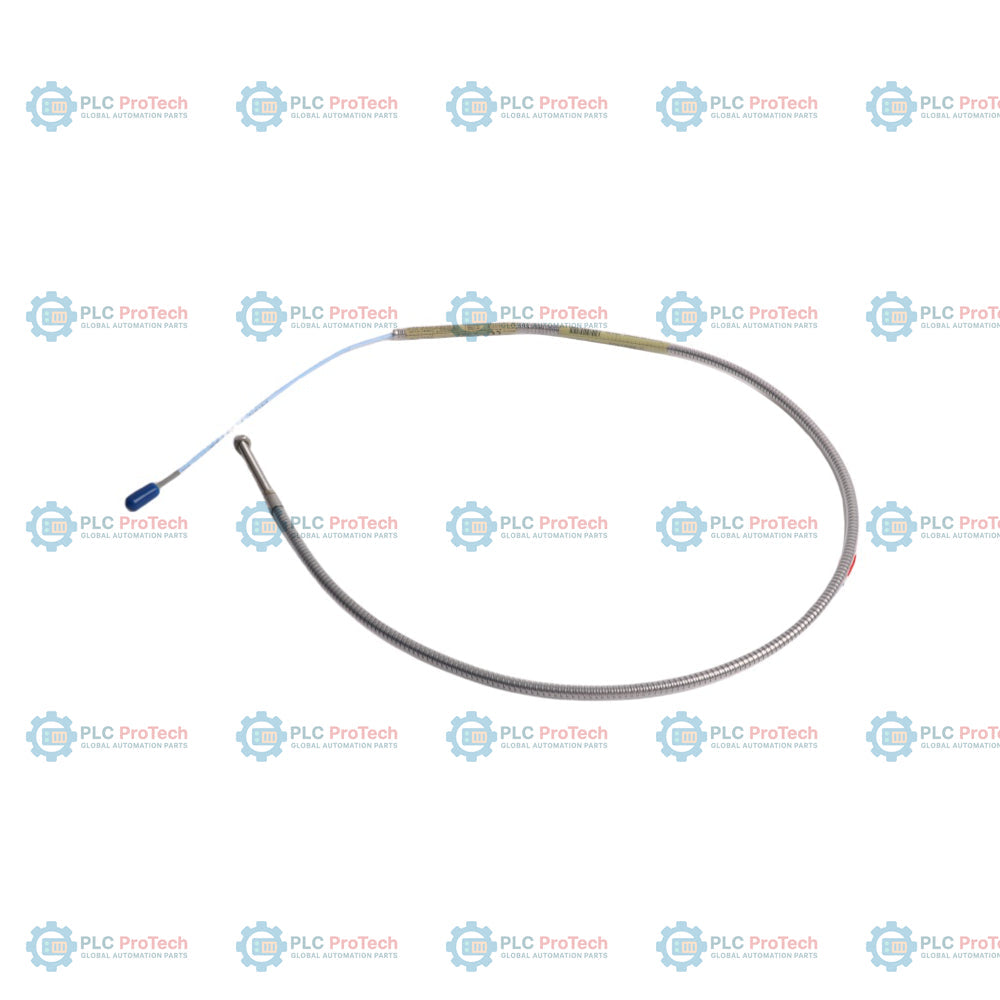

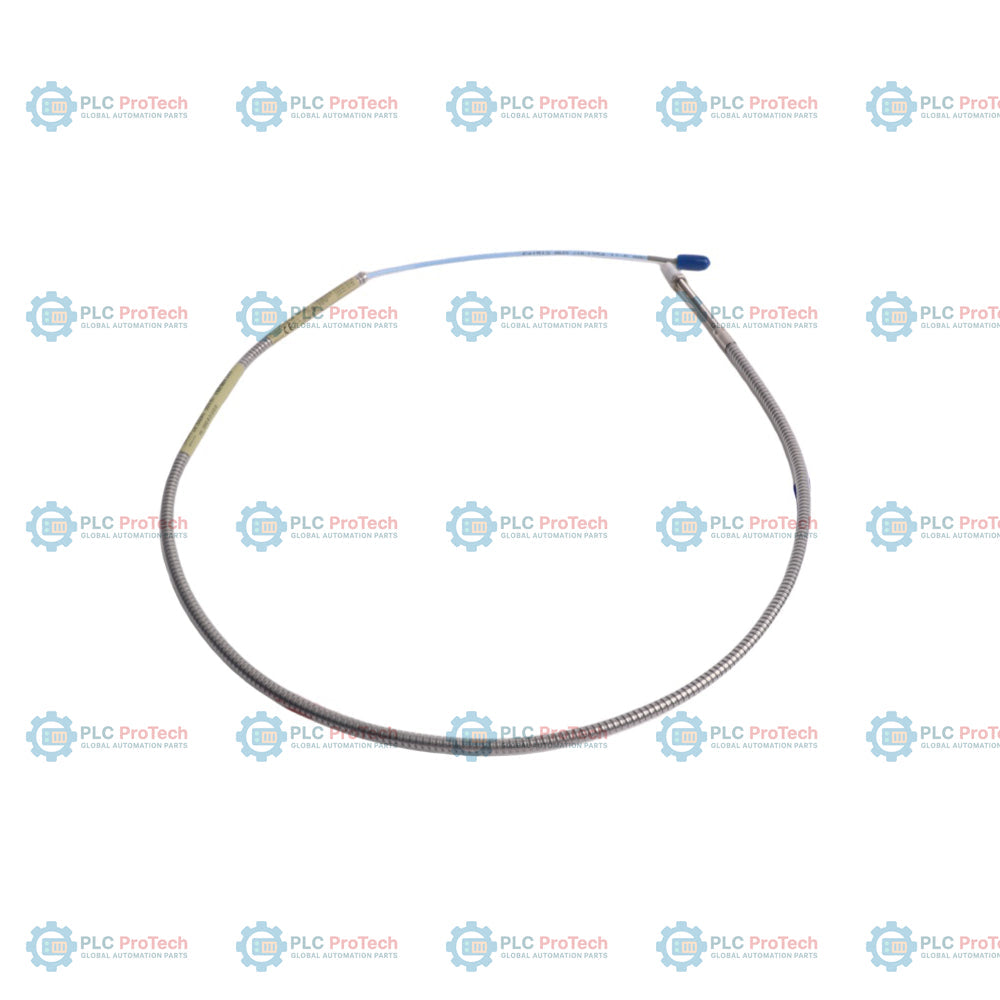

المزوّد بغلاف واقٍ من الفولاذ المقاوم للصدأ فوق كابل محوري بمقاومة 75 أوم، يُعد 330902-36-89-05-01 مسبار تقارب 3300 NSv يتميز بتكوين سن لولبي 1/4-28 UNF-2A، وطول غير ملولب قدره 3.6 بوصات، وطول غلاف إجمالي قدره 8.9 بوصات. يعمل هذا التكوين المحدد كجزء من نظام محولات Bently Nevada 3300 XL NSv، المستخدم لقياسات الإزاحة بتيارات إيدي غير التلامسية في التطبيقات ذات الخلوصات الضيقة ومناطق الهدف الأصغر. وتعمل الطرز الشقيقة مثل 330901 دون غلاف واقٍ، بينما يحمي هذا التكوين المغلف كابل المسبار من التآكل الكاشط والتلف المادي داخل أغلفة الآلات ذات درجات الحرارة العالية.
يتكون النظام من المسبار ذي الغلاف الواقي، وكابل تمديد 330930، ومستشعر التقارب 330980. وبفضل طوله الإجمالي البالغ 0.5 متر وواقي موصل ClickLoc المثبت مسبقًا، يوفر هذا المسبار نطاقًا خطيًا قدره 1.5 مم (60 ميلًا)، وهو مُعاير ليتوافق مع أهداف من فولاذ AISI 4140. ويُستخدم عادةً في الآلات ذات التجاويف الصغيرة، وتوربينات الغاز المشتقة من محركات الطائرات، وغيرها من المعدات الدوارة حيث تحدّ حيزات التركيب الضيقة من استخدام خيارات المجسات القياسية بطول 5 مم أو 8 مم.
| الخيار / المقطع | الرمز في وحدة SKU هذه | الوصف / القيمة |
|---|---|---|
| الطراز الأساسي | 330902 | مسبار تقارب 3300 NSv، سن لولبي 1/4-28 UNF، مع غلاف واقٍ من الفولاذ المقاوم للصدأ |
| أ: الطول غير الملولب | 36 | طول غير ملولب 3.6 بوصات (91 مم) |
| ب: طول الغلاف الإجمالي | 89 | طول الغلاف الإجمالي 8.9 بوصات (226 مم) |
| ج: الطول الإجمالي | 05 | 0.5 متر (20 بوصة) الطول الإجمالي |
| D: نوع الموصل والكابل | 01 | موصل محوري مصغر ClickLoc مع واقٍ للموصل، كابل قياسي |
| E: اعتماد الجهة | محذوف | غير مطلوب / اعتمادات قياسية |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز/رمز SKU | 330902-36-89-05-01 |
| توافق النظام | نظام محول القرب 3300 XL NSv |
| مقاس اللولب | 1/4-28 UNF-2A |
| مادة الغلاف | فولاذ مقاوم للصدأ AISI 304 (SST) |
| مادة الطرف | بولي فينيلين كبريتيد (PPS) |
| مادة التدريع | فولاذ مقاوم للصدأ AISI 302 (SST) مرن |
| نوع الموصل | موصل محوري مصغر ClickLoc مع واقٍ من الفلوروسيليكون |
| نوع الكابل | كابل محوري 75 ohm، معزول بـ FEP، كابل قياسي |
| معامل القياس المتوسط (ASF) | 7.87 V/mm (200 mV/mil) |
| النطاق الخطي | 1.5 mm (60 mils)، يبدأ عند مسافة تقارب 0.25 mm (10 mils) من الهدف |
| الانحراف عن الخط المستقيم (DSL) | أقل من +/-0.06 mm (+/-2.3 mils) |
| الاستجابة الترددية | من 0 إلى 10 kHz: +0، -3 dB نموذجيًا |
| درجة حرارة التشغيل والتخزين | -52 degC إلى +177 degC (-62 degF إلى +351 degF) |
| مانع إحكام الضغط | حلقة إحكام دائرية من Viton (قد يؤثر التعرض المستمر لدرجات حرارة أقل من -34 degC في الإحكام) |
| عزم دوران الغلاف الأقصى | 7.3 N-m (65 in-lb) |
| قوة الشد | 220 N (50 lb) الحد الأقصى المقدر (من غلاف المجس إلى السلك / من غلاف المجس إلى التدريع) |
| نصف قطر الانحناء الأدنى | 25.4 mm (1.0 بوصة) |
لتجنب التداخل المتبادل عند تركيب عدة مجسات 3300 NSv، حافظ على مسافة فصل دنيا من طرف إلى طرف تبلغ 25 mm (1.0 بوصة) لقياسات الموضع المحوري، أو 23 mm (0.9 بوصة) لتجهيزات الاهتزاز الشعاعي. تأكد من عدم تجاوز عزم الدوران الأقصى المقدر البالغ 7.3 N-m (65 in-lb) أثناء التركيب، لتجنب تلف اللولب أو عناصر المستشعر الداخلية. يجب الالتزام بنصف قطر الانحناء الأدنى البالغ 25.4 mm (1.0 بوصة) عند تمرير الكابل المحوري المدرع. وبالنسبة إلى التركيبات في المناطق الخطرة، صِل النظام باستخدام حواجز زينر معتمدة آمنة جوهريًا أو عوازل جلفانية وفقًا للرسم 141092 من Bently Nevada.
يتوافق هذا النظام مع التوجيهات الصناعية الرئيسية، بما في ذلك توجيه التوافق الكهرومغناطيسي للجماعة الأوروبية 2014/30/EU (المعياران EN 61000-6-2 وEN 61000-6-4) وتوجيه تقييد استخدام المواد الخطرة 2011/65/EU. وتدعم خيارات المناطق الخطرة عدة اعتمادات (CSA وATEX وIECEx) للفئة I، والمنطقتين 0/2، والفئة I، والمجموعات A وB وC وD، والفئة II، والمجموعات E وF وG، والفئة III عند التوصيل بشكل صحيح عبر حواجز أمان معتمدة. وهو معتمد لتطبيقات السلامة الوظيفية حتى SIL 2 (HFT = 0) وSIL 3 (HFT = 1).
