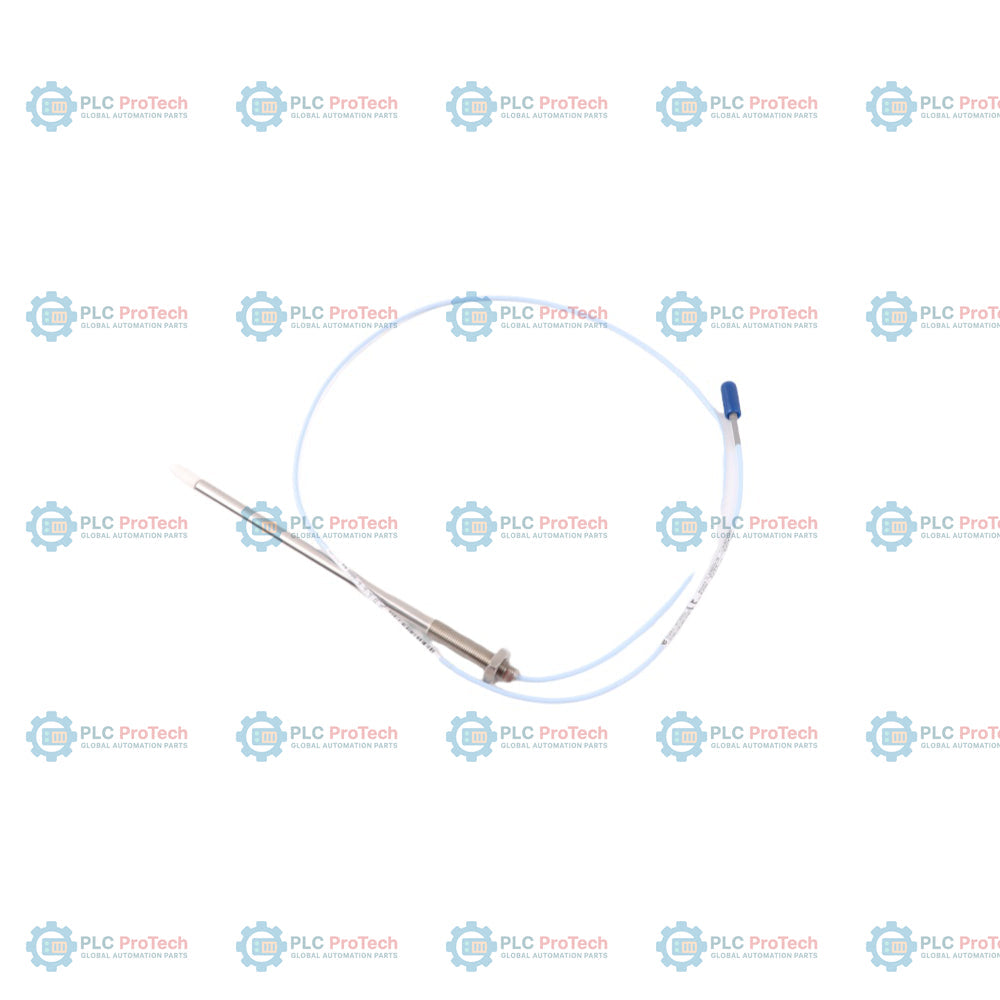

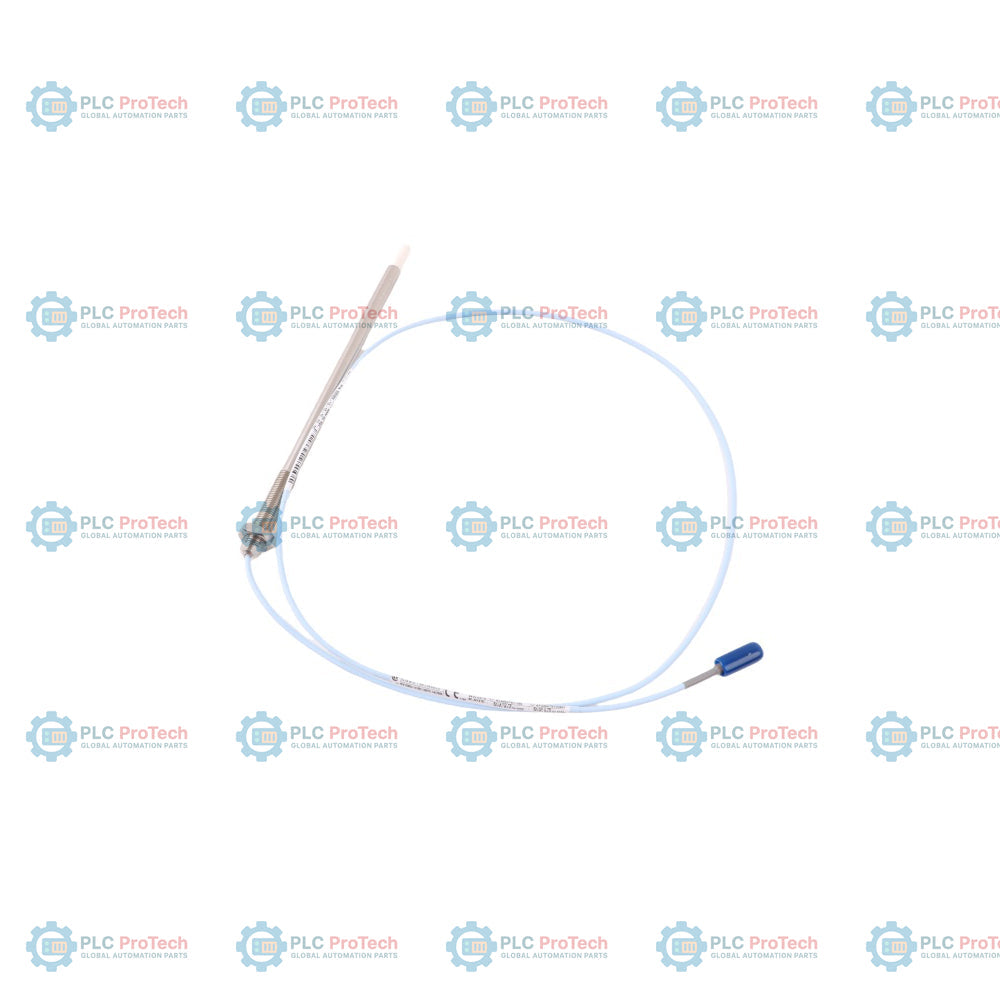

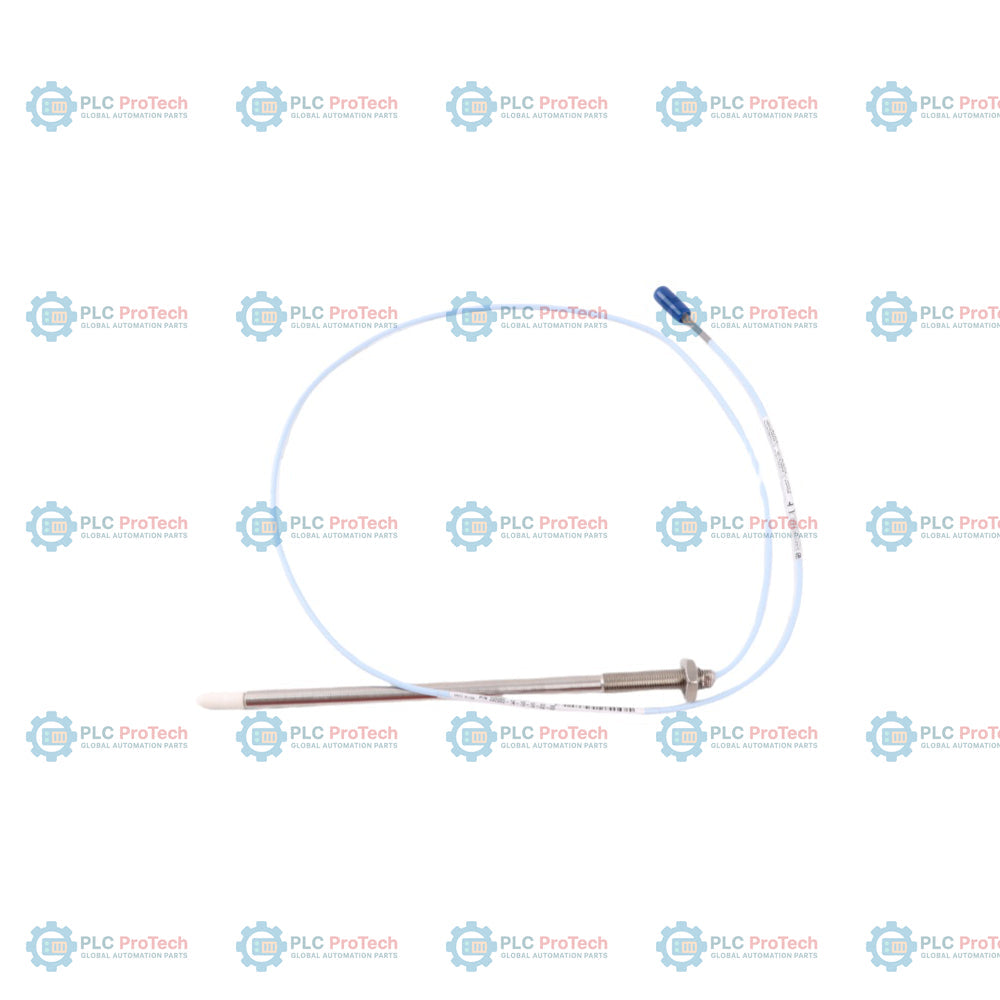

مسبار قرب 3300 NSv ‏Bently Nevada 330905-14-19-10-02-05

نظرة عامة على المنتج

يُعد  330905-14-19-10-02-05 (3300 NSv) مستشعر إزاحة عالي الدقة بالتيارات الدوامية، صُمم للآلات الصناعية ذات القيود الشديدة على المساحة. وقد هُندِس خصيصًا للاستخدام في ضواغط الهواء الطاردة المركزية، ووحدات التبريد، وضواغط غاز العمليات عالية السرعة، حيث يتفوق في التطبيقات التي تواجه فيها المستشعرات القياسية مقاس 8 مم قيودًا مادية. يستخدم  330905-14-19-10-02-05 تقنية الرؤية الجانبية الضيقة (NSv) لتوفير قياسات دقيقة للاهتزاز الشعاعي والموضع المحوري على الأعمدة صغيرة القطر (أقل من 51 مم) أو أهداف الدفع محدودة المساحة. ومن خلال تركيز المجال الكهرومغناطيسي عند الطرف، فإنه يلغي تداخل الإشارة الناتج عن جدران التجاويف الغائرة أو الأسطح المعدنية المجاورة. ويُعد هذا المستشعر مكوّنًا أساسيًا في أنظمة حماية الآلات، إذ يوفر الموثوقية اللازمة لمنع الأعطال الكارثية وتحسين جاهزية الأصول في البيئات الكيميائية والحرارية القاسية.

تفصيل تكوين اللاحقة

تحدد لاحقة طلب  330905-14-19-10-02-05 تركيبًا ميكانيكيًا وتنظيميًا بالغ التحديد:

• 330905: مسبار تقارب 3300 NSv، متري (سن M10X1).

• 14 (الطول غير الملولب): طول غلاف غير ملولب يبلغ 140 مم.

• 19 (الطول الإجمالي للغلاف): طول إجمالي للغلاف يبلغ 190 مم.

• 10 (الطول الإجمالي): كابل توصيل مدمج بطول 1.0 متر (39 بوصة).

• 02 (الموصل/الكابل): مزود بموصل ClickLoc محوري مصغر وكابل قياسي (من دون تدريع).

• 05 (اعتماد الجهات): اعتمادات متعددة (ATEX وIECEx وCSA) للاستخدام في التركيبات الآمنة جوهريًا والمناطق الخطرة.

المواصفات الفنية

الأسئلة الشائعة الهندسية

ما الذي يميز سلسلة NSv عن مسابير 3300 XL القياسية؟

تستخدم سلسلة NSv (الرؤية الجانبية الضيقة) ملفًا أصغر ومجالًا مغناطيسيًا أكثر تركيزًا. ويتيح ذلك مراقبة الاهتزاز على أعمدة لا يتجاوز قطرها 51 مم (2 بوصة)، من دون تشوه الإشارة الذي يحدث عندما يمتد مجال المسبار القياسي إلى ما وراء جانب العمود الضيق.

هل يمكنني تركيب هذا المسبار من دون قناة حماية؟

نظرًا إلى أن هذا الطراز المحدد (الخيار 02) يأتي «من دون تدريع»، فإن الكابل المحوري مكشوف. وعلى الرغم من أن غلاف FEP يوفر مقاومة كيميائية ممتازة، فإنه عرضة للسحق أو القطع ميكانيكيًا. وبالنسبة إلى المسارات غير المحمية، نوصي بتمرير الكابل داخل قناة صلبة أو مرنة مخصصة.

كيف يتعامل موصل ClickLoc مع البيئات عالية الاهتزاز؟

ClickLoc موصل حاصل على براءة اختراع ويتميز بالقفل الذاتي. وعلى خلاف موصلات SMA أو BNC الملولبة القياسية التي قد ترتخي بمرور الوقت بسبب رنين الآلة، يثبت ClickLoc في حالة ميكانيكية محددة مع إصدار «نقرة»، مما يضمن اتصالًا كهربائيًا ثابتًا وممانعة مستقرة.

توجيهات التركيب والصيانة الميدانية

• سلامة العزم والتركيب: بالنسبة إلى أغلفة المسابير M10X1، يبلغ عزم التركيب الموصى به  7.5 نيوتن-متر (66 رطل-بوصة). لا تتجاوز مطلقًا الحد الأقصى البالغ 22.6 نيوتن-متر (200 رطل-بوصة). فقد يؤدي شد العزم المفرط إلى استطالة الغلاف، مما يزيح الملف الداخلي ويغير معايرة المستشعر بشكل دائم.

• معايرة جهد الفجوة: بالنسبة إلى فولاذ AISI 4140 القياسي، اضبط فجوة المسبار للوصول إلى جهد انحياز قدره  -10 فولت تيار مستمر عند خرج مستشعر Proximitor. ويشير هذا الجهد إلى أن المسبار في مركز مداه الخطي البالغ 1.5 مم، مما يتيح قياس قمم الاهتزاز الموجبة والسالبة بالتساوي.

• الإحكام البيئي: المسبار مصنف للعمل في درجات الحرارة العالية، لكن التعرض لدرجات حرارة أقل من  -34 درجة مئوية (-30 درجة فهرنهايت) لفترات طويلة قد يتلف مانع الضغط الداخلي. تأكد من إبقاء موصل ClickLoc نظيفًا وجافًا؛ وإذا تم التوصيل في منطقة يحتمل فيها تسرب السوائل، فأحكم إغلاقه باستخدام شريط السيليكون ذاتي الالتحام المرفق.

• مطابقة النظام: نظام 3300 NSv متخصص. ويجب استخدام مسبار  330905 مع كابل تمديد 3300 NSv ومستشعر Proximitor ‏3300 XL NSv. وسيؤدي خلط هذه المكونات مع أجزاء 3300 XL القياسية مقاس 8 مم إلى ظهور حالة «غير صالح» أو معاملات قياس غير صحيحة.
