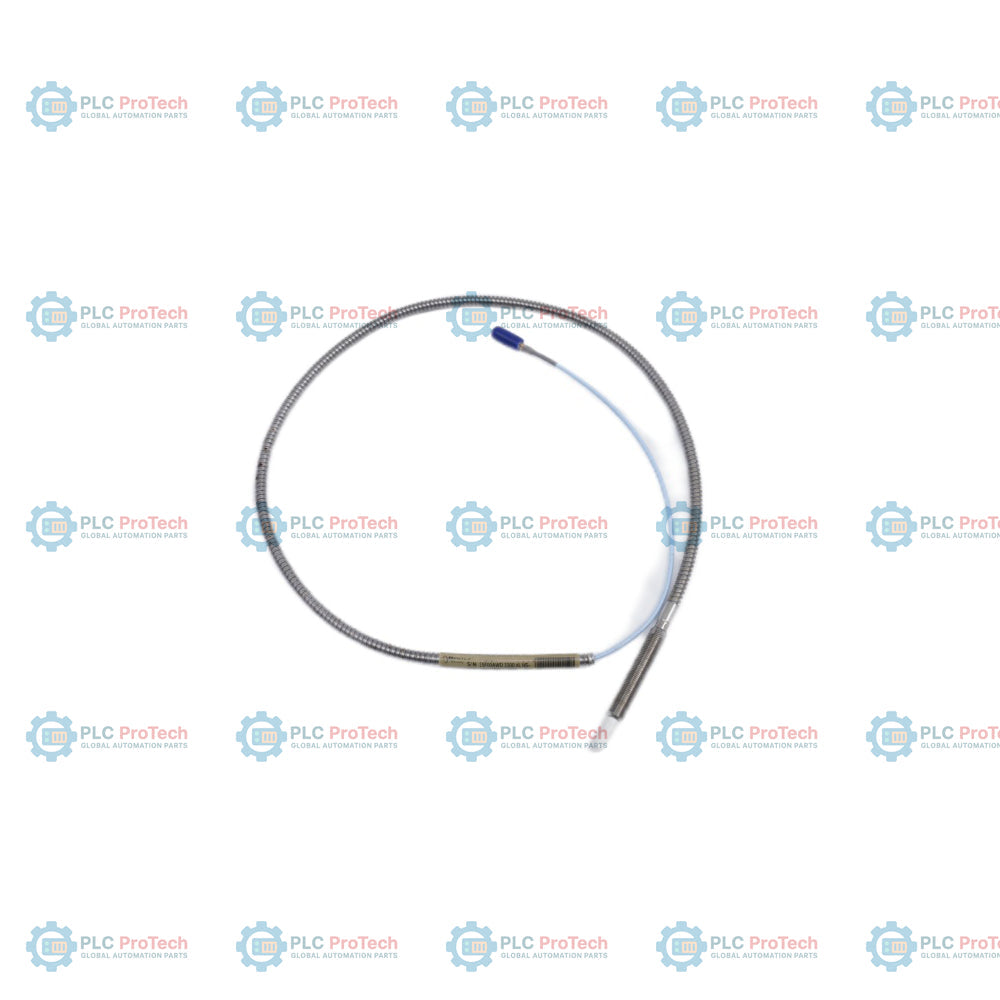

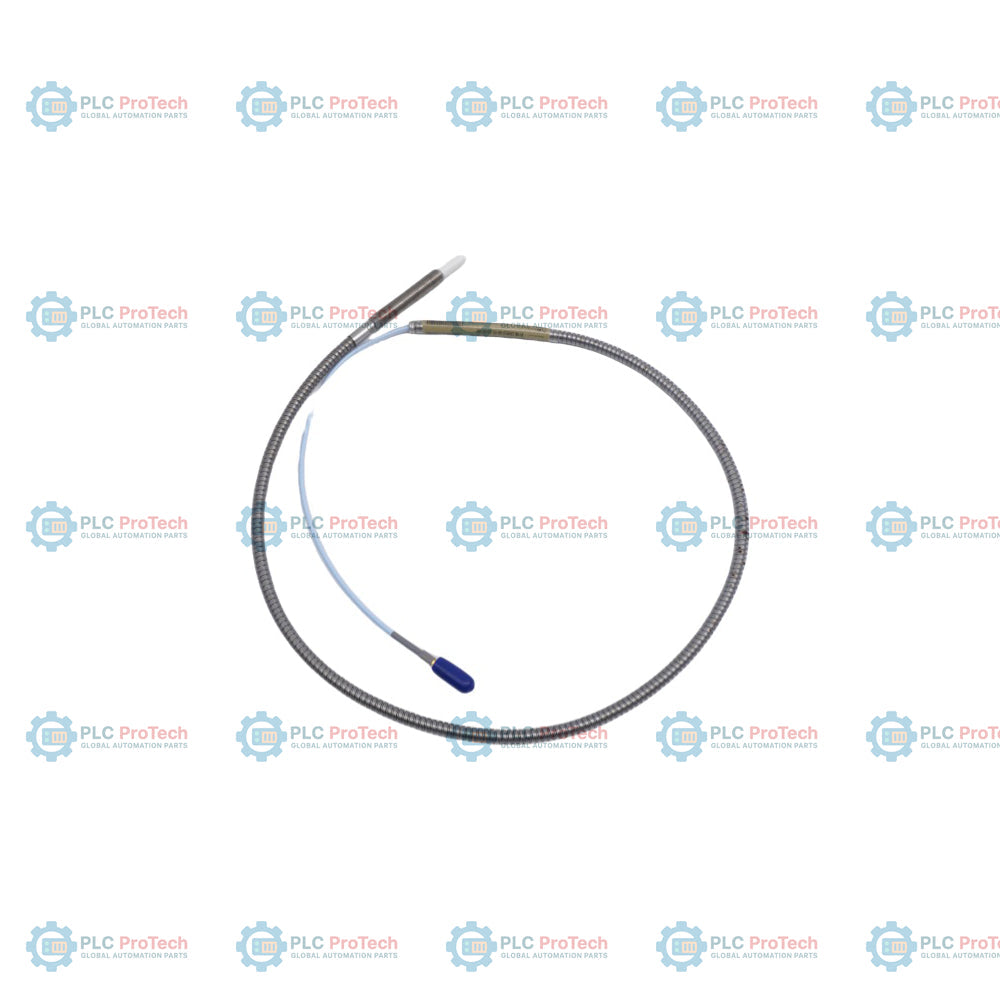

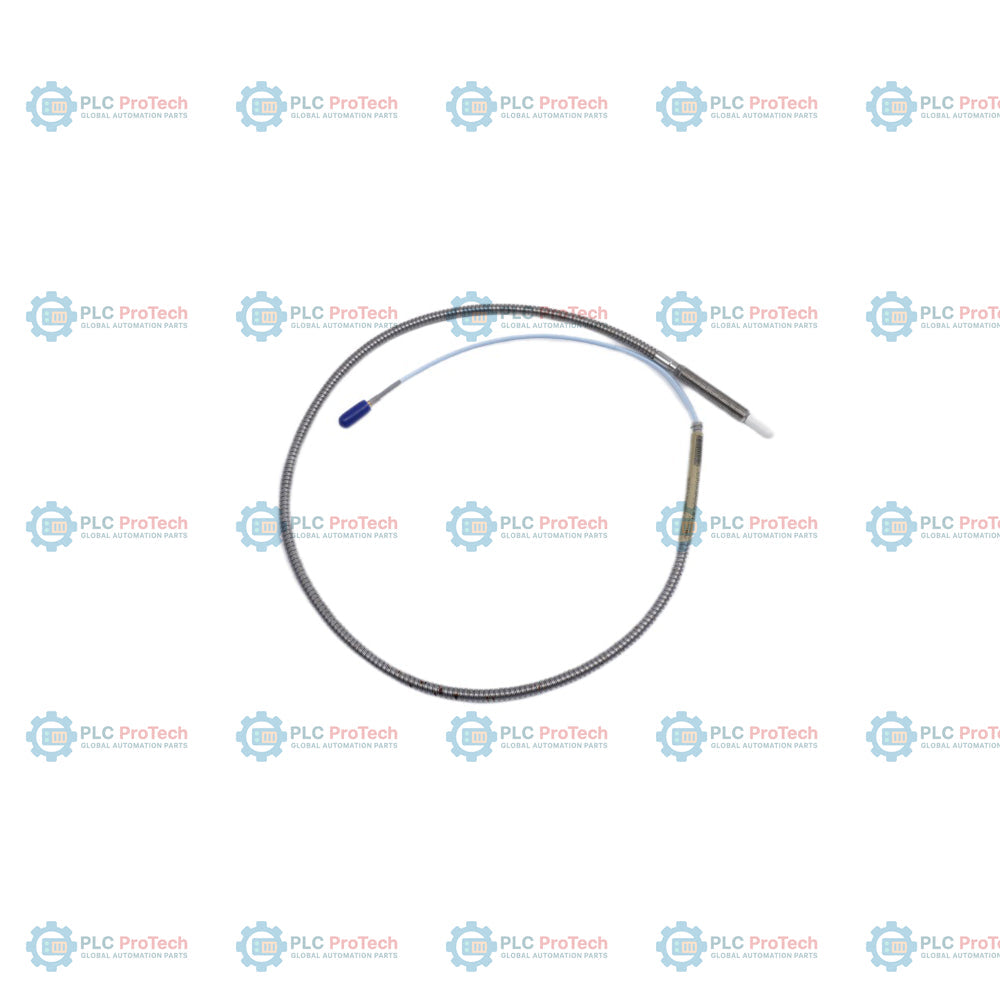

مسبار تقارب Bently Nevada 330910-00-05-10-02-00 3300 NSv

نظرة عامة على المنتج

يُعد 330910-00-05-10-02-00 (3300 NSv) حساس تيار دوامي صناعي عالي الدقة مصمم للآلات التي تتطلب متطلبات تركيب مقيدة. ينتمي هذا المجس إلى سلسلة Narrow Side View (NSv)، وهو مصمم خصيصًا لضواغط الهواء الطردية، وضواغط التبريد، ومضخات العمليات ذات الفتحات الصغيرة حيث تعاني الحساسات القياسية ذات 8 مم من تداخل الإشارة. يتفوق 330910-00-05-10-02-00 في قياس الاهتزاز الشعاعي والموقع المحوري على الأعمدة الصغيرة (أقل من 51 مم) أو الأهداف الضيقة (أقل من 15 مم). باستخدام تقنيات TipLoc وCableLoc الحاصلة على براءة اختراع من Bently Nevada، يضمن المجس رابطة قوية بين الطرف والجسم ويوفر قوة سحب تبلغ 220 N، مما يجعله مثاليًا لبيئات العمليات العدوانية في محطات الطاقة ومصافي الكيميائيات.

تفصيل تكوين اللاحقة

وفقًا للمواصفات الفنية في ورقة البيانات 147385، يتبع الطراز 330910-00-05-10-02-00 هذا البناء الميكانيكي والكهربائي:

• 330910: مجس تقارب 3300 NSv مع خيط متري M10X1.

• 00 (خيار الطول غير المخيط): طول علبة غير مخيط 0 مم.

• 05 (خيار الطول الكلي للعلبة): طول إجمالي للعلبة 50 مم.

• 10 (خيار الطول الكلي): سلك مجس مدمج بطول 1.0 متر (3.3 قدم).

• 02 (خيار الموصل ونوع الكابل): مزود بموصل ClickLoc محوري صغير وكابل قياسي (بدون درع).

• 00 (خيار الموافقة الوكالية): النسخة القياسية بدون شهادات مناطق خطرة محددة.

المواصفات الفنية

الأسئلة الشائعة الهندسية

ما هي الفوائد الرئيسية لتصميم NSv Narrow Side View؟

تتمتع المجسات القياسية ذات 8 مم بمجال مغناطيسي واسع "يرى" جوانب فتحة التثبيت، مما يخلق خطأ إزاحة. يركز تصميم NSv المجال عند الطرف، مما يسمح بالتركيب في تجاويف مضادة أصغر بكثير ويجعله الخيار الأفضل لمراقبة الاهتزاز على الأعمدة ذات القطر الصغير حيث يكون تداخل الرؤية الجانبية مصدر قلق.

هل موصل ClickLoc موثوق في التطبيقات ذات الاهتزاز العالي؟

نعم. ClickLoc هو آلية قفل حاصلة على براءة اختراع. على عكس الموصلات الخيطية القياسية التي قد تفك مع الاهتزاز مع مرور الوقت، يقوم ClickLoc بـ "النقرة" للدخول في حالة ميكانيكية مؤمنة، مما يضمن اتصالًا كهربائيًا ثابتًا ومقاومة إشارة مستقرة لنظام المراقبة 3500.

هل يمكنني استخدام هذا المجس مع كابل تمديد 3300 XL القياسي؟

لا. سلسلة 3300 NSv تختلف كهربائيًا عن سلسلة 3300 XL القياسية ذات 8 مم. يجب إقران هذا المجس مع كابل تمديد 3300 NSv ومستشعر Proximitor 3300 XL NSv. خلط المكونات سيؤدي إلى عوامل مقياس غير صحيحة وبيانات آلات غير دقيقة.

تعليمات التركيب والصيانة الميدانية

• مواصفات العزم: بالنسبة لعلب المجس M10X1، عزم التثبيت الموصى به هو 7.5 نيوتن-متر (66 إنش-رطل). لا تتجاوز أبدًا العزم الأقصى المسموح به البالغ 22.6 نيوتن-متر (200 إنش-رطل). الشد الزائد قد يسبب استطالة العلبة وتحول دائم في نقطة معايرة الملف الداخلي.

• ضبط جهد الفجوة: بالنسبة لفولاذ AISI 4140 القياسي، اضبط فجوة المجس لتحقيق جهد انحياز قدره -10 فولت تيار مستمر عند خرج مستشعر Proximitor. هذا يمثل مركز النطاق الخطي 1.5 مم، مما يضمن قدرة المراقب على التقاط قمم الاهتزاز الإيجابية والسلبية دون تقطيع.

• الختم البيئي: على الرغم من أن المجس مصمم لتحمل درجات حرارة عالية، فإن التعرض لفترات طويلة تحت -34 درجة مئوية (-30 درجة فهرنهايت) قد يؤدي إلى فشل ختم الضغط. استخدم دائمًا شريط السيليكون الذاتي اللصق المرفق لتغليف وصلة المجس بكابل التمديد لمنع تسرب الرطوبة أو الزيت الذي قد يؤثر على إشارة ClickLoc.

• توجيه الكابل: نظرًا لأن هذا الطراز (الخيار 02) لا يحتوي على درع من الفولاذ المقاوم للصدأ، يجب حماية الكابل داخل قناة صلبة أو مرنة إذا تم توجيهه عبر مناطق قد يتعرض فيها للدهس أو السحق أو الحواف الحادة. حافظ على أقل نصف قطر انحناء يبلغ 25.4 مم (1 إنش) في جميع الأوقات.
