الشركة المصنعة: Bently Nevada
رقم المنتج: 330910-01-07-10-01-00
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

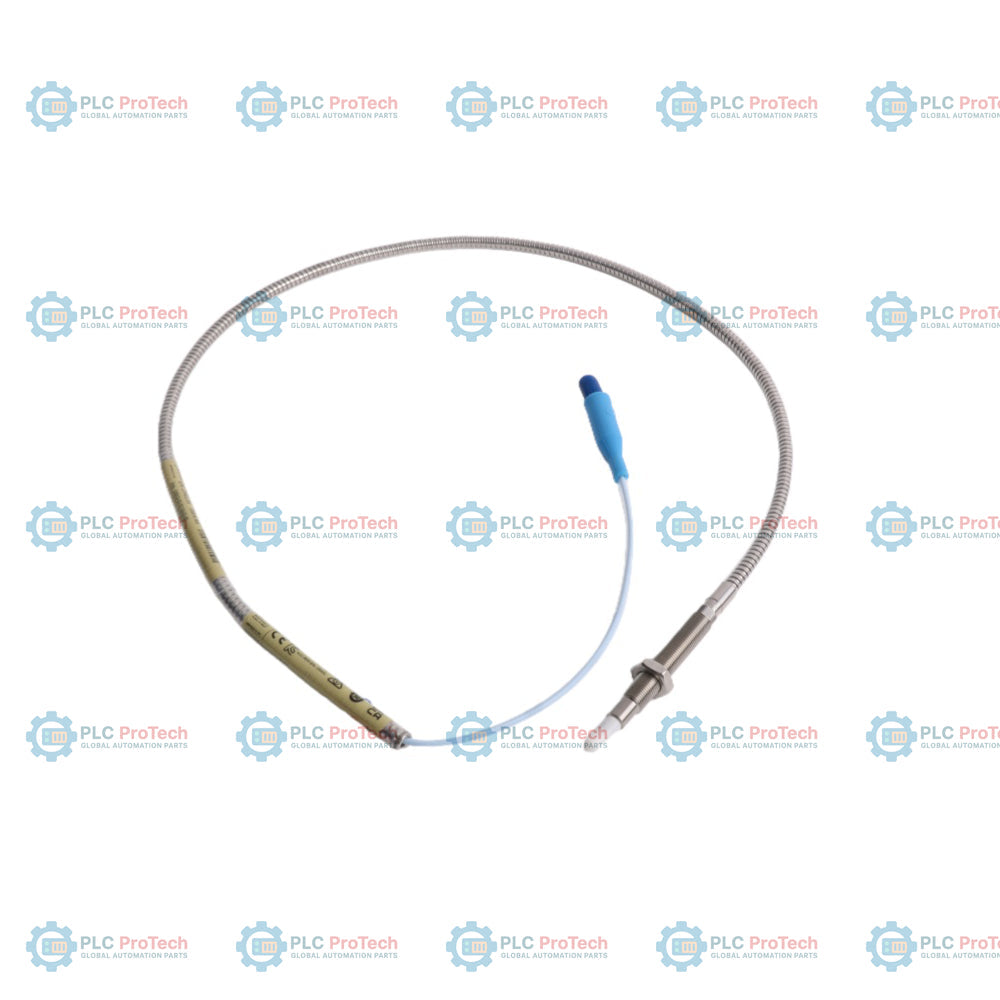

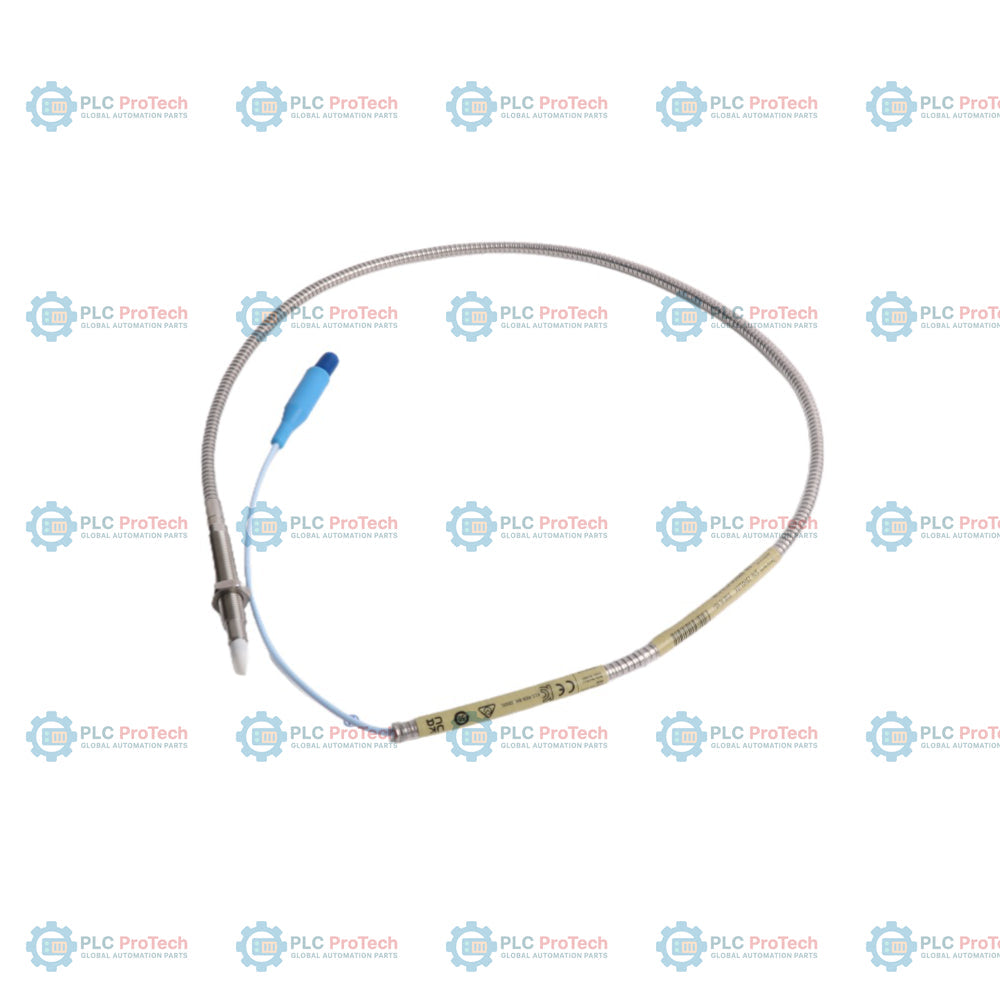

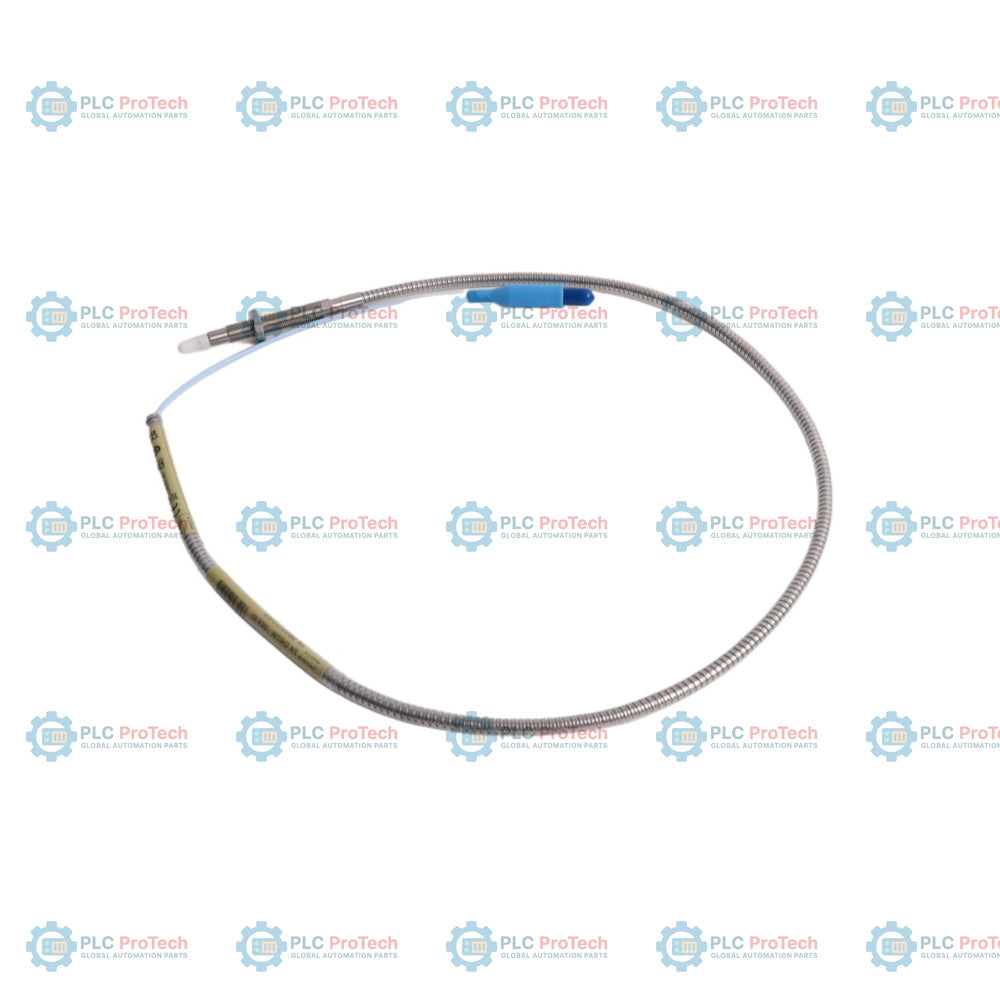

330910-01-07-10-01-00: مسبار القرب 3300 NSv مزود بتسنين متري M10x1 وتدريع، ومهيأ بطول غير ملولب يبلغ 10 مم (الخيار 01)، وطول هيكل يبلغ 70 مم (الخيار 07)، وطول إجمالي يبلغ 1.0 متر (الخيار 10)، وموصل ClickLoc محوري مصغر مع واقٍ للموصل (الخيار 01) على كابل قياسي.
بخلاف التهيئات المترية غير المزودة بتدريع، تتميز هذه الوحدة بغلاف تدريع مرن من الفولاذ المقاوم للصدأ يحمي الكابل المحوري المعزول بـ FEP من القطع المادي والاحتكاك الكاشط والإجهادات الميكانيكية. ويعزل واقي الموصل المدمج المصنوع من الفلوروسيليكون وصلة ClickLoc عن تسرب الزيت والماء والمواد الكيميائية الصناعية. وبما أنها تعمل من دون اعتمادات للمناطق الخطرة (الخيار 00)، فإنها توفر حلاً قياسياً للمحوّلات للمناطق العامة في المنشآت التي لا تُطلب فيها شهادات السلامة الجوهرية أو مقاومة الانفجار.
| الخيار | الرمز على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330910-01-07-10-01-00 | مسبار القرب 3300 NSv، سن لولبي M10x1، مع تدريع |
| A - خيار الطول غير الملولب | 01 | طول غير ملولب 10 مم |
| B - خيار طول الهيكل الإجمالي | 07 | طول الهيكل الإجمالي 70 مم |
| C - خيار الطول الإجمالي | 10 | طول إجمالي 1.0 متر (39 بوصة) |
| D - خيار الموصل ونوع الكابل | 01 | موصل ClickLoc محوري مصغر مع واقٍ للموصل وكابل قياسي |
| هـ - خيار اعتماد الجهة | 00 | غير مطلوب |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / الطراز | 330910-01-07-10-01-00 |
| عائلة المنتج | نظام محول القرب 3300 XL NSv |
| مواصفات السن | سن متري M10x1 |
| الحماية بالتدريع | تدريع مرن من فولاذ AISI 302 المقاوم للصدأ |
| مادة طرف المجس | كبريتيد متعدد الفينيلين (PPS) |
| مادة غطاء المجس | فولاذ AISI 304 المقاوم للصدأ (SST) |
| الطول غير الملولب | 10 مم |
| الطول الإجمالي للغطاء | 70 مم |
| الطول الإجمالي للمجس | 1.0 متر (39 بوصة) |
| تهيئة الموصل | موصل ClickLoc محوري مصغر |
| واقي الموصل | مرفق (مادة فلوروسيليكون) |
| تركيب الكابل | كابل محوري بمو impedance 75 أوم، معزول بمادة فلوروإيثيلين بروبيلين (FEP) |
| النطاق الخطي | 1.5 مم (60 ميل)، بدءًا من 0.25 مم (10 ميل) من الهدف |
| إعداد الفجوة الموصى به | 1.0 مم (40 ميل) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) مع تفاوت نموذجي قدره +12.5% / -20% |
| الانحراف عن أفضل خط مستقيم ملائم (DSL) | أقل من +/-0.06 مم (+/-2.3 ميل) |
| نطاق درجة حرارة المجس | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| حد الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات |
| الحد الأدنى لحجم الهدف | هدف مسطح بقطر 8.9 مم (0.35 بوصة) |
| حجم الهدف الموصى به | هدف مسطح بقطر 13 مم (0.5 بوصة) |
هذا التكوين العام (الخيار 00) لا يحمل شهادات المناطق الخطرة (مثل اعتمادات ATEX أو IECEx أو CSA). للتركيبات في المناطق الخطرة، اختر التكوينات التي تتضمن حزمة اعتمادات السلامة للخيار 05.
