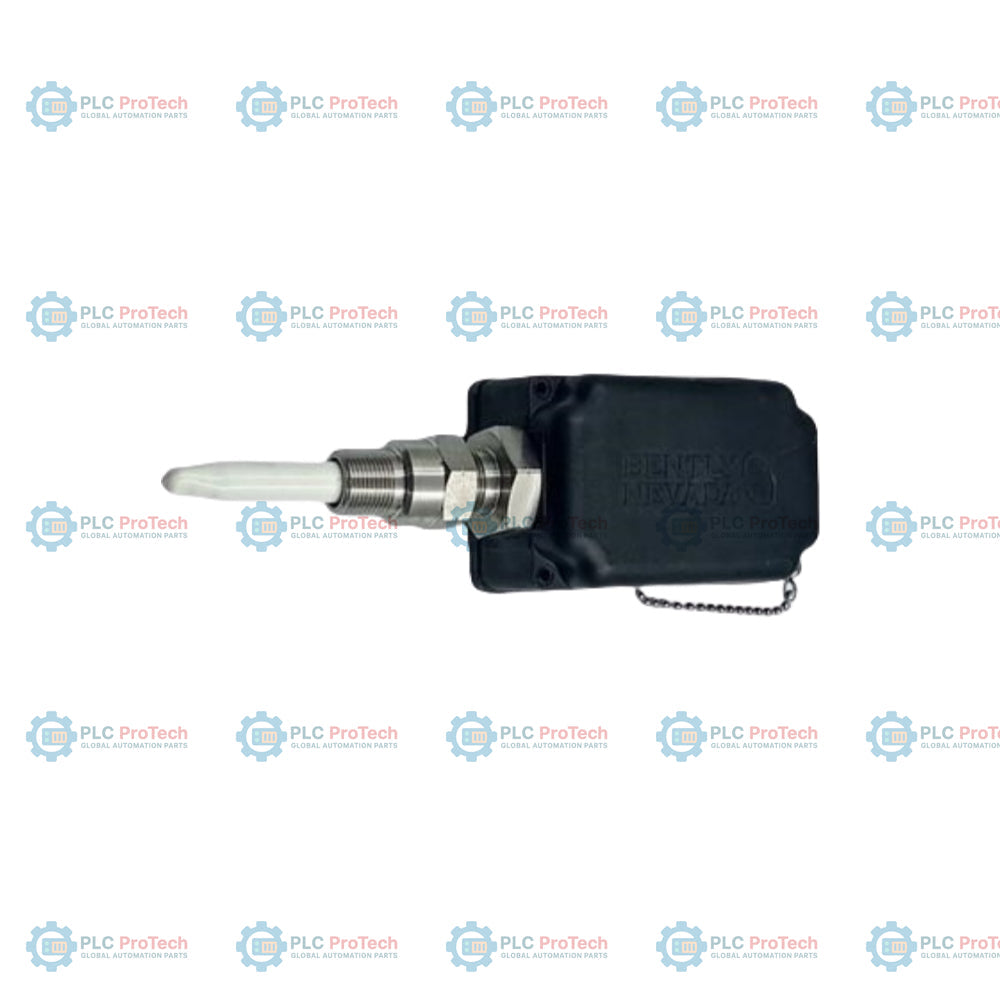

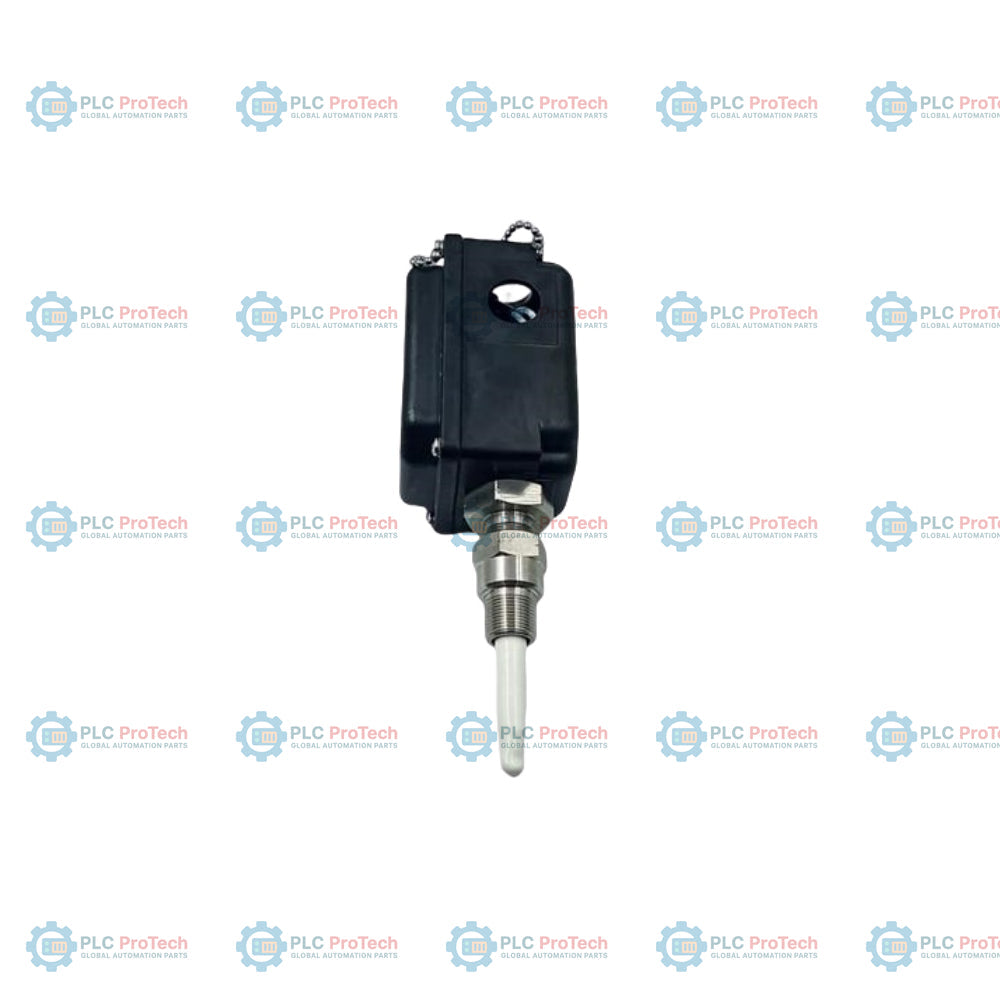

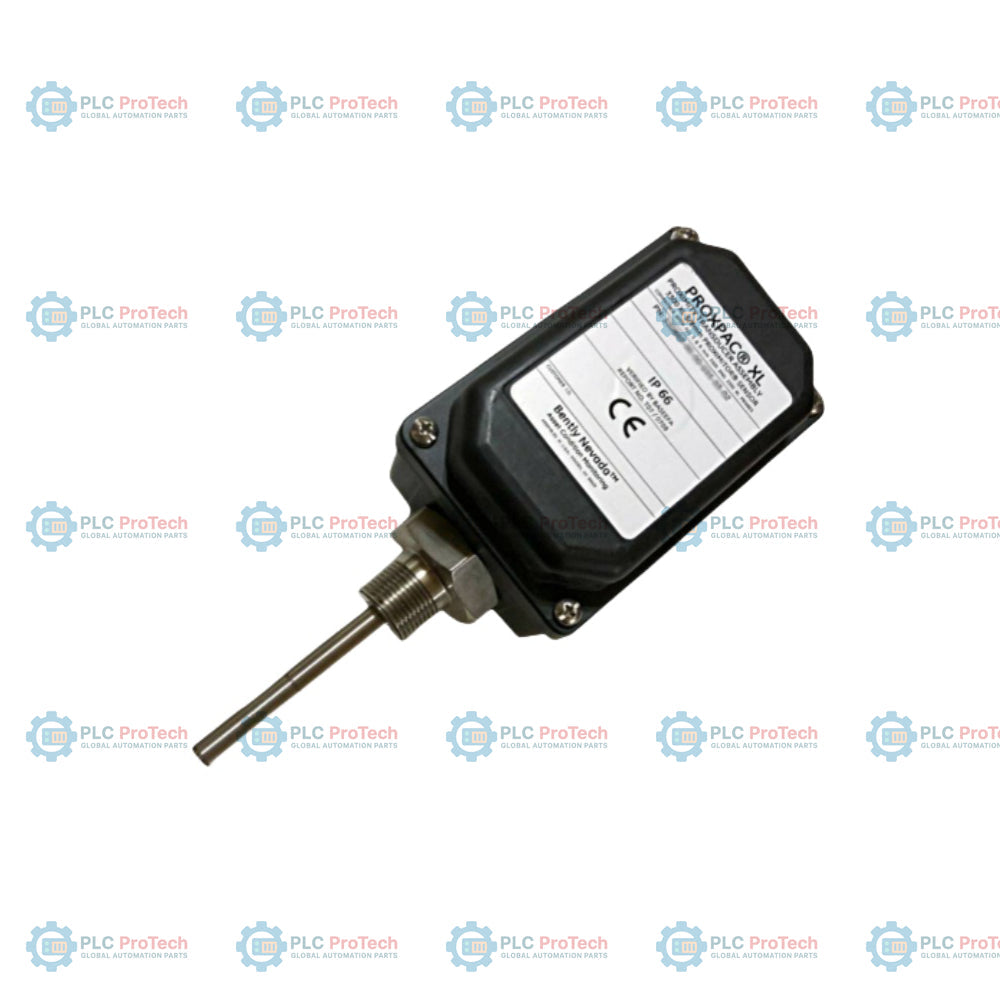

Bently Nevada 330881-28-09-123-03-02 PROXPAC XL محول تقارب

SKU 330881-28-09-123-03-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330881-28-09-123-03-02
Country of origin:الولايات المتحدة
نوع المنتج: محول قرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330881-28-09-123-03-02: محول القرب PROXPAC XL، مزود بمسبار قرب 3300 XL مدمج مقاس 8 مم مع اعتمادات متعددة من الجهات المختصة (الخيار 28)، ومحول مباعدة متري مقاس 90 مم (الخيار 09)، وطول اختراق دقيق لغلاف المسبار يبلغ 123 مم (الخيار 123)، ووصلة قناة M20 واحدة مع سدادتين (الخيار 03)، وسن تثبيت 3/4-14 NPT (الخيار 02).

يجمع التصميم المتكامل لمجموعة محول القرب PROXPAC XL بين مسبار القرب ومستشعر القرب في حزمة ميكانيكية واحدة مستقلة. ومن خلال إلغاء كابل التمديد عالي التردد بين المسبار ومستشعر القرب، يقلل هذا النظام من فقدان الإشارة المحتمل وتآكل الموصلات وأخطاء التوصيل. تتصل الأسلاك الميدانية القادمة من نظام المراقبة مباشرةً بالأطراف الداخلية داخل الهيكل المتين، مما يلغي الحاجة إلى حاويات محولات قرب منفصلة. صُنع الهيكل من لدائن حرارية من كبريتيد البولي فينيلين (PPS) مقواة بالألياف الزجاجية ومزوّدة بألياف موصلة، لتبديد الشحنات الكهروستاتيكية بأمان، وهو مصنف للبيئات بدرجتي IP66 وNEMA Type 4X، مما يوفر مقاومة فائقة للمواد الكيميائية المسببة للتآكل والماء الساخن والرطوبة العالية.

الميزات

يتضمن الخيار 28 مسبار قرب 3300 XL مقاس 8 مم مع اعتمادات متعددة.
يحدد الخيار 09 طولًا متريًا لمحول المباعدة يبلغ 90 مم.
يوفر الخيار 123 عمق اختراق متري دقيقًا لغلاف المسبار يبلغ 123 مم.
يوفر الخيار 03 وصلة قناة M20 واحدة وسدادتين.
يجهز الخيار 02 النظام بسن تثبيت 3/4-14 NPT.
يلغي التصميم المستقل الحاجة إلى حاويات محولات قرب وكابلات تمديد منفصلة.
يوفر هيكل اللدائن الحرارية من كبريتيد البولي فينيلين (PPS) مقاومة ممتازة للمواد الكيميائية والظروف البيئية.
تركيبة ألياف موصلة تمنع تراكم الشحنة الكهروستاتيكية.
تصنيفا الحماية IP66 وType 4X للتركيبات الصناعية القاسية.

التطبيقات

قياس اهتزاز العمود والموضع المحوري في الآلات الصناعية الدوارة.
التوربينات البخارية، والتوربينات الغازية، والضواغط، والمضخات عالية السرعة ذات مساحة التثبيت الخارجية المحدودة.
البيئات الصناعية المسببة للتآكل أو القاسية التي تتطلب حاويات مصنفة NEMA Type 4X وIP66.
المناطق الخطرة التي تتطلب تكوينات محول قرب آمنة جوهريًا أو غير محدثة للاشتعال.

معلومات الطلب

مقطع الخيار	قيمة الرمز في SKU هذا	الوصف / المعنى
رقم الطراز الأساسي	330881	مجموعة محول القرب PROXPAC XL، متري
A: خيار المسبار والاعتمادات	28	مسبار 3300 XL مقاس 8 مم مع اعتمادات متعددة
B: خيار محول المباعدة	09	طول محول المباعدة 90 مم (يُطلب بزيادات قدرها 10 مم)
C: خيار اختراق المسبار	123	طول اختراق غلاف المسبار 123 مم (يُطلب بزيادات قدرها 1 مم)
D: خيار الوصلات	03	وصلة M20 واحدة، وسدادتان
E: خيار سن التثبيت	02	سن تثبيت 3/4-14 NPT (مطلوب لخيار محول المباعدة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada
رقم القطعة / SKU	330881-28-09-123-03-02
عائلة المنتجات	مجموعة محول القرب PROXPAC XL
مدخل مستشعر القرب	مسبار القرب 3300 XL بحجم 8 mm مع كابل بطول متر واحد
متطلبات الطاقة	-17.5 Vdc إلى -26 Vdc دون حواجز، عند 12 mA كحد أقصى
النطاق الخطي	2.0 mm (80 mils) اسميًا
عامل القياس	7.87 V/mm (200 mV/mil) اسميًا
استجابة التردد	من 0 إلى 10 kHz: ‏+0، -3 dB (مع ما يصل إلى 305 أمتار من أسلاك الحقل)
مادة الحاوية	كبريتيد متعدد الفينيلين (PPS) مقوّى بالزجاج ومقاوم للأشعة فوق البنفسجية، مع ألياف موصلة
مادة الجلبة	فولاذ مقاوم للصدأ AISI 304
مسامير التثبيت	فولاذ مقاوم للصدأ AISI 303
مادة الحلقة الدائرية O-Ring للجلبة	نيوبـرين
مادة حاوية المسبار	فولاذ مقاوم للصدأ AISI 304
مادة طرف المسبار	كبريتيد متعدد الفينيلين (PPS)
كابل المسبار	بطول متر واحد، ومحوري ثلاثي 75 Ohm، معزول بمادة FEP، وموصل ClickLoc من النحاس المطلي بالذهب
قوة شد المسبار	330 N (75 lb) كحد أقصى بين كابل المسبار والهيكل
الحد الأدنى الموصى به لحجم الهدف	هدف مسطح بقطر 15.2 mm (0.6 in)
الحد الأدنى الموصى به لقطر العمود	76.2 mm (3.0 in)
درجة حرارة التشغيل (المسبار)	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
درجة حرارة التشغيل (الحاوية / المستشعر)	-52 degC إلى +100 degC (-62 degF إلى +212 degF)
درجة حرارة التخزين	-52 degC إلى +105 degC (-62 degF إلى +221 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (عند إحكامه بطريقة صحيحة)
التصنيف البيئي	IP66 وNEMA Type 4X
مقاومة الصدمات	يتحمل صدمتين بقوة 4 جول عند درجتي حرارة -39 degC و+115 degC (تم التحقق من ذلك بواسطة BASEEFA)

التوصيلات والواجهات

توجد أطراف أسلاك الحقل داخل غطاء الحاوية وتتصل مباشرة بمستشعر القرب 3300 XL المدمج. استخدم كابلًا ثلاثي الموصلات، مجدولًا ومُدرّعًا، بمقطع 1.0 mm2 (18 AWG) للتوصيلات بين مجموعة المحول ونظام المراقبة. احرص على عزل توصيلات الدرع عن حاوية جهاز الإرسال وتأريضها عند رف المراقبة.

إرشادات التركيب

حماية الكابل: مرّر أسلاك الحقل عبر وصلة القناة M20. تأكد من استخدام إحكام مناسب عند مدخل القناة لمنع انتقال الرطوبة إلى أسفل القناة ودخولها إلى حاوية جهاز الإرسال.
عزم التركيب: اربط صامولة قفل جلبة المسبار بعزم 39.3 N-m (350 in-lb)، وصامولة تثبيت مبيت الجلبة الخارجي بعزم 29.5 N-m (260 in-lb) للحفاظ على السلامة الهيكلية والإحكام البيئي المحكم.
الضبط الميكانيكي: تتيح مجموعة الجلبة الملولبة ضبطًا ميكانيكيًا بمقدار +/-12.7 mm (+/-0.5 in) لتسهيل تحديد الموضع ماديًا وضبط الفجوة بين المسبار والهدف.

الامتثال والاعتمادات

علامة CE: متوافق مع التوجيهات الأوروبية المعمول بها.
ATEX / IECEx (اعتمادات متعددة): Ex ia IIC T4/T5 Ga، Ex ia IIIC T90C/T105C Dc عند التركيب باستخدام حواجز زينر آمنة جوهريًا أو عوازل جلفانية.
cNRTLus (اعتمادات متعددة): الفئة I، المنطقة 0: AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، القسم 1، المجموعات A وB وC وD.
غير مُشعِل: Ex nA IIC T4/T5 Gc؛ الفئة I، القسم 2، المجموعات A وB وC وD عند التركيب وفقًا لمخططات تحكم الشركة المصنّعة.

FAQ

ماذا يمثّل الخيار 28 في 330881-28-09-123-03-02؟

يشير الخيار 28 إلى أن مجموعة المحوّل هذه مزوّدة بمسبار اقتراب 3300 XL مقاس 8 مم، مهيأ باعتمادات متعددة (ATEX وIECEx وcNRTLus) للبيئات الخطرة.

كيف يُحدَّد بُعدا الإزاحة والاختراق في PROXPAC XL المتري هذا؟

يتميّز هذا التكوين المحدد (330881-28-09-123-03-02) بمحوّل إزاحة متري بطول 90 مم (الخيار 09) وعمق اختراق غلاف مسبار متري يبلغ 123 مم (الخيار 123).

ما نوع التركيبات ولولبات التثبيت المستخدمة في هذا التكوين؟

تتضمن المجموعة الخيار 03 (تركيبة قناة واحدة M20 وسدادتين) والخيار 02، الذي يوفر لولب تثبيت قياسيًا 3/4-14 NPT مطلوبًا لإعدادات محوّل الإزاحة.
