مسبار قرب 3300 NSv ‏Bently Nevada 330910-05-11-10-02-00، سن لولبي M10X1، مع تدريع

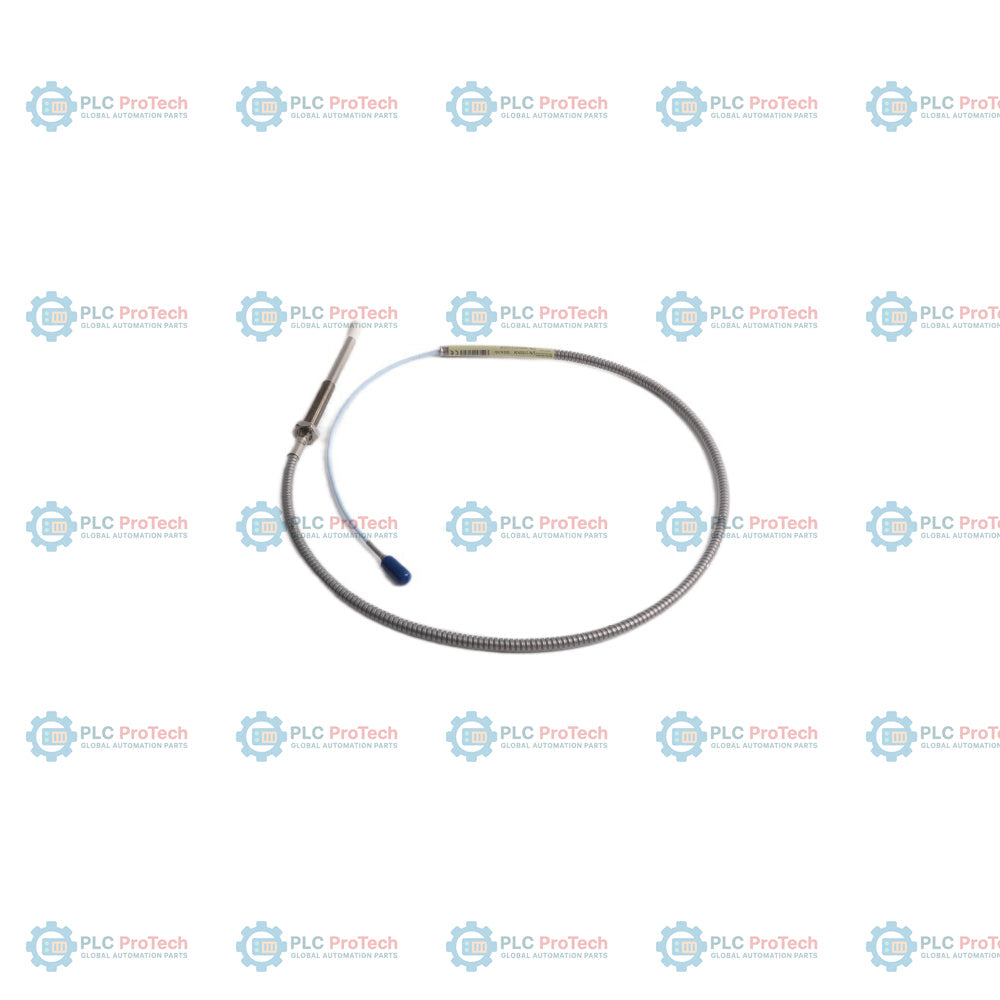

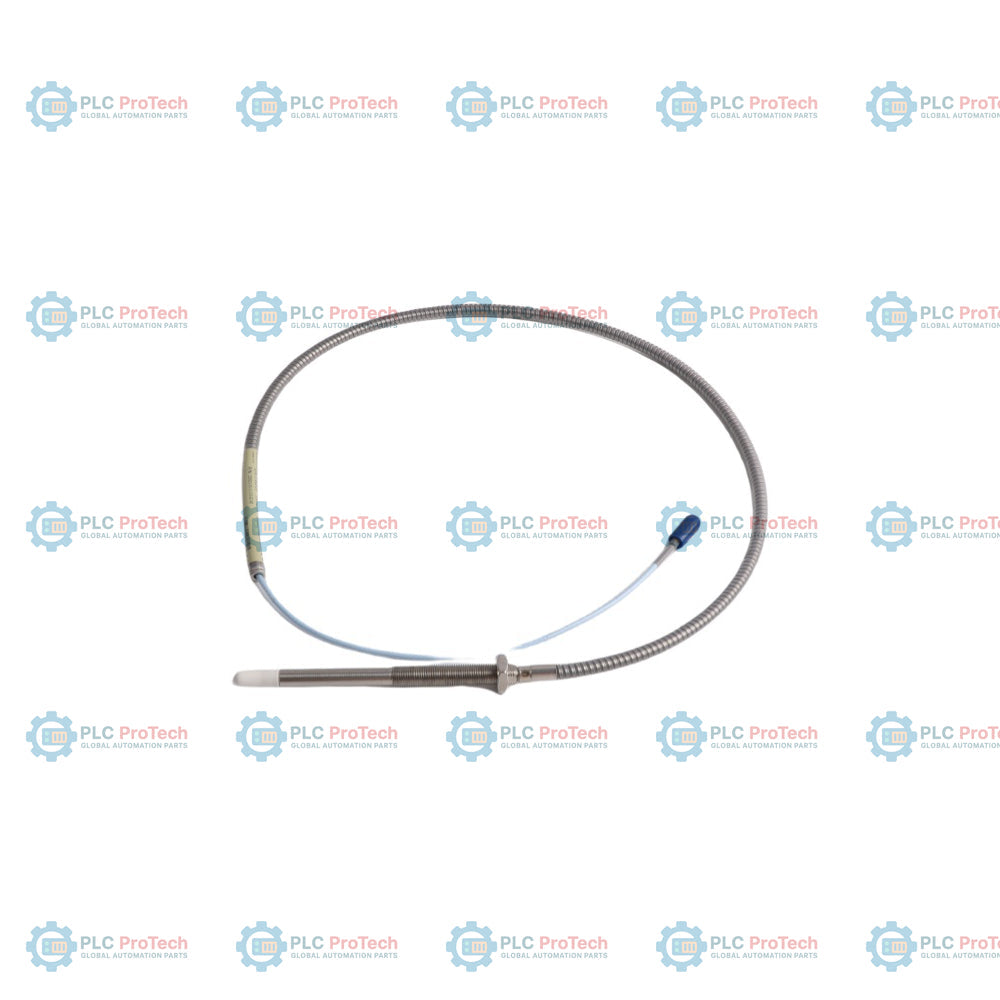

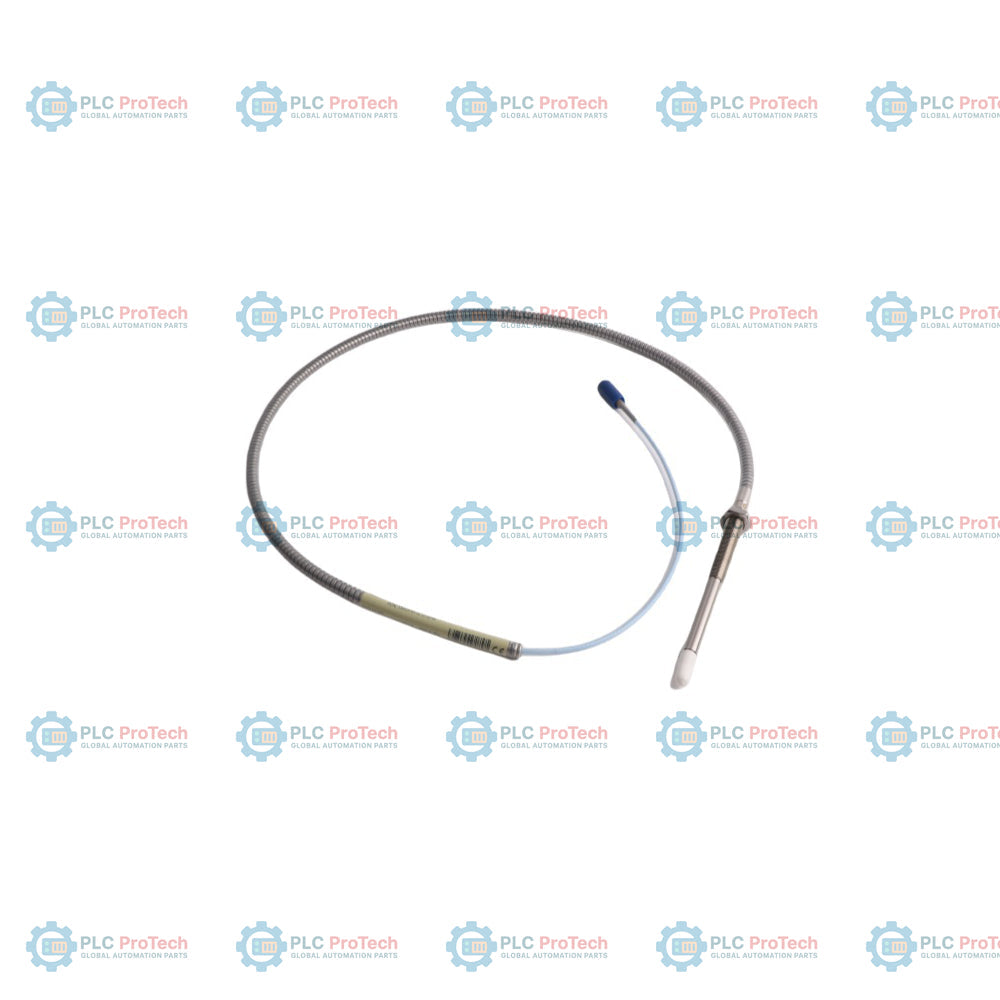

نظرة عامة على المنتج

إن 330910-05-11-10-02-00 هو مستشعر إزاحة بالتيارات الدوامية متين وعالي الاعتمادية، طوّرته Bently Nevada لمنظومة تشخيص الآلات المتخصصة 3300 NSv . يتميز هذا المسبار غير التلامسي للقرب بلولب هيكل متري قياسي M10X1، ويقيس بدقة الاهتزاز الشعاعي على مستوى الميكرون، والموضع المحوري للعمود، وخلوصات الدفع الهيكلية. وتعتمد الأصول الدوارة للخدمة الشاقة، التي تعمل في بيئات المعالجة المستمرة—بما في ذلك الضواغط الطاردة المركزية عالية السرعة في خطوط تكرير المواد الكيميائية، وحلقات التبريد الصناعية للخدمة الشاقة، ومضخات تزييت المعالجة في محطات الطاقة—على تهيئة المستشعر هذه لالتقاط الحالات الشاذة سريعة الحركة في الدوارات الميكانيكية. صُمم المسبار بمركبات متقدمة مقاومة للمواد الكيميائية وسترة مرنة مدرعة من الفولاذ المقاوم للصدأ، ليصمد أمام التعرض المستمر للهيدروكربونات المتطايرة والغازات المسببة للتآكل وزيوت التوربينات القوية. ومن خلال نقل أشكال موجية نظيفة عالية التردد للترددات اللاسلكية (RF) مباشرةً إلى مستشعر Proximitor مجاور لتكييف الإشارة، يمنع هذا المحول انحراف العمود المفاجئ ويقلل من فترات التوقف غير المخطط لها في المنشأة.

تفصيل لاحقة رقم الجزء

تتضمن أبعاد تعشيق اللولب الفعلية، وطول الهيكل الإجمالي، ومعلمات الكابل، وشهادات جهات السلامة الخاصة بـ 330910-05-11-10-02-00 يُحدَّد مسبار القرب المتري بالكامل من خلال الخيارات الأبجدية الرقمية التالية من المصنع.

• جذر المنتج 330910: يحدد منصة الأجهزة الأساسية لمسبار القرب المتري 3300 NSv عالي الدقة، بمواصفة لولب M10X1.

• خيار الطول غير الملولب -05: يحدد طول غلاف غير ملولب يبلغ 50 مم. يتيح هذا الجزء الأملس من العمود العلوي إجراء تعديلات دقيقة على الموضع داخل أغطية الآلات السميكة أو إطارات الضغط الداخلية.

• خيار طول الهيكل الإجمالي -11: يحدد طولًا ميكانيكيًا إجماليًا للهيكل، بما في ذلك الأجزاء الملولبة وغير الملولبة، يبلغ 110 مم، مقاسًا من وجه الاستشعار إلى طوق الانتقال المدرّع.

• خيار الطول الإجمالي -10: يحدد طولًا متواصلًا يبلغ 1.0 متر (39 بوصة) لكابل المسبار المدمج، من النواة الحاسّة إلى نقطة الواجهة الخلفية.

• خيار نوع الموصل والكابل -02: يجهّز الوحدة بموصل طرفي ClickLoc محوري مصغر مزود بمسامير من النحاس الأصفر المطلي بالذهب، مقترن بكابل قياسي القطر ملفوف بدرع متين ومرن من الفولاذ المقاوم للصدأ.

• خيار اعتماد الوكالة -00: يشير إلى تهيئة بناء أساسية قياسية مخصصة لمناطق النشر الصناعي العامة التي لا تتطلب شهادات موضعية للحماية من الانفجار في المناطق الخطرة.

المواصفات الفنية وحدود التشغيل

الأسئلة الشائعة حول القياس عن بُعد للآلات وتشخيصها

ما مزايا التشغيل المحددة التي يوفرها مسبار 3300 NSv مقارنةً بمسبار 190 القديم من سلسلة 3000؟

يتميز مسبار 3300 NSv بخصائص رؤية جانبية فائقة مقارنةً بطرازات 190 الأقدم من سلسلة 3000 عند ضبط الفجوة على مسافات متطابقة من هدف الآلة. ويمنع هذا التحسين الهندسي المعادن المجاورة في الهيكل من تشويه المجال الكهرومغناطيسي، ما يوفر قراءة تقارب أنقى بكثير مع حد أدنى من التداخل المتبادل أو تداخل الجدار الجانبي.

هل يمكن استخدام هذا المسبار المتري بالتبادل ضمن تهيئة نظام 3300 RAM موجود؟

نعم. إن مسبار 3300 NSv وكابلات التمديد المطابقة له متوافقان ميكانيكيًا وكهربائيًا مع سلسلة RAM القديمة 3300 من Bently Nevada. ومع ذلك، صُممت سلسلة NSv بمقاومة كيميائية فائقة، ما يجعلها أنسب بكثير لبيئات ضواغط العمليات التي قد تتسبب فيها الخلطات الكيميائية القاسية في تدهور أطراف المجسات الأقدم.

ماذا يحدث إذا تعرض مسبار 3300 NSv لدرجات حرارة أقل من ‎-34 درجة مئوية لفترات طويلة؟

رغم أن المسبار مصنف لحد حراري مطلق يبلغ ‎-52 درجة مئوية، فإن تعريض المجموعة لدرجات حرارة أقل من ‎-34 درجة مئوية لفترات طويلة قد يؤدي إلى تقادم موانع الضغط الداخلية قبل أوانها. وفي أغلفة الضواغط عالية الضغط، قد يؤدي هذا التدهور إلى الإخلال بسلامة مانع التسرب، مما قد يتسبب في تسرب غاز العملية عبر جسم المسبار.

دليل الهندسة والتركيب

• تثبيت طرف ClickLoc وعزل الموصل:

  صِل تركيبة ClickLoc المحورية المصغرة للمسبار بكابل التمديد بالضغط حتى تستقر نقاط التلامس المطلية بالذهب في مكانها مع سماع نقرة. ولحماية إشارة RF عالية التردد من الرطوبة أو الغبار أو التلوث بالزيت، ركّب دائمًا واقيًا مخصصًا للموصل فوق الوصلة. إذا لم تتوفر واقيات للموصلات، فلف الوصلة بإحكام بشريط سيليكوني ذاتي الالتحام. ومع ذلك، لا تستخدم الشريط السيليكوني إذا كانت الوصلة ستتعرض مباشرة لزيت التوربين، إذ ستعمل الهيدروكربونات على إذابة المادة اللاصقة للشريط بمرور الوقت.

• قيود عزم الدوران الميكانيكي وتخفيف إجهاد الكابل:

  أدخل الغلاف M10X1 بحذر في كتيفة الآلة، مع ضمان ألا يتجاوز التعشيق الكلي للقلاوظ الحد الإنشائي البالغ 15 مم. أحكم ربط صامولة القفل وفق مواصفات عزم الدوران الهندسية القياسية لمنع ارتخاء المجموعة بفعل اهتزازات الآلات الشديدة. يوفر تصميم CableLoc المدمج قوة سحب مستمرة تصل إلى 220 N (50 رطلاً)، لكن ينبغي للمهندسين مع ذلك تثبيت المسار المدرع بغطاءات صلبة في غلاف الآلة لمنع أضرار التمايل.

• بروتوكولات محاذاة جهد الخلوص المستهدف:

  اضبط الخلوص الفيزيائي للفجوة من خلال مراقبة خرج الجهد المستمر الخام عند أطراف مستشعر Proximitor باستخدام مقياس متعدد رقمي. اضبط عمق الغلاف M10X1 حتى يقرأ المقياس جهد الهدف الدقيق المحدد بواسطة إطار معايرة الحلقة. تضمن هذه المحاذاة استقرار طرف المسبار بدقة ضمن نطاق القياس الخطي، مع إبقاء الإشارة بعيدة عن مناطق تشبع الجهد عند الحدين الأدنى والأقصى.
