كابل تمديد Bently Nevada 330930-045-00-05 3300 NSv

SKU 330930-045-00-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330930-045-00-05
Country of origin:الولايات المتحدة
نوع المنتج: كابل تمديد 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

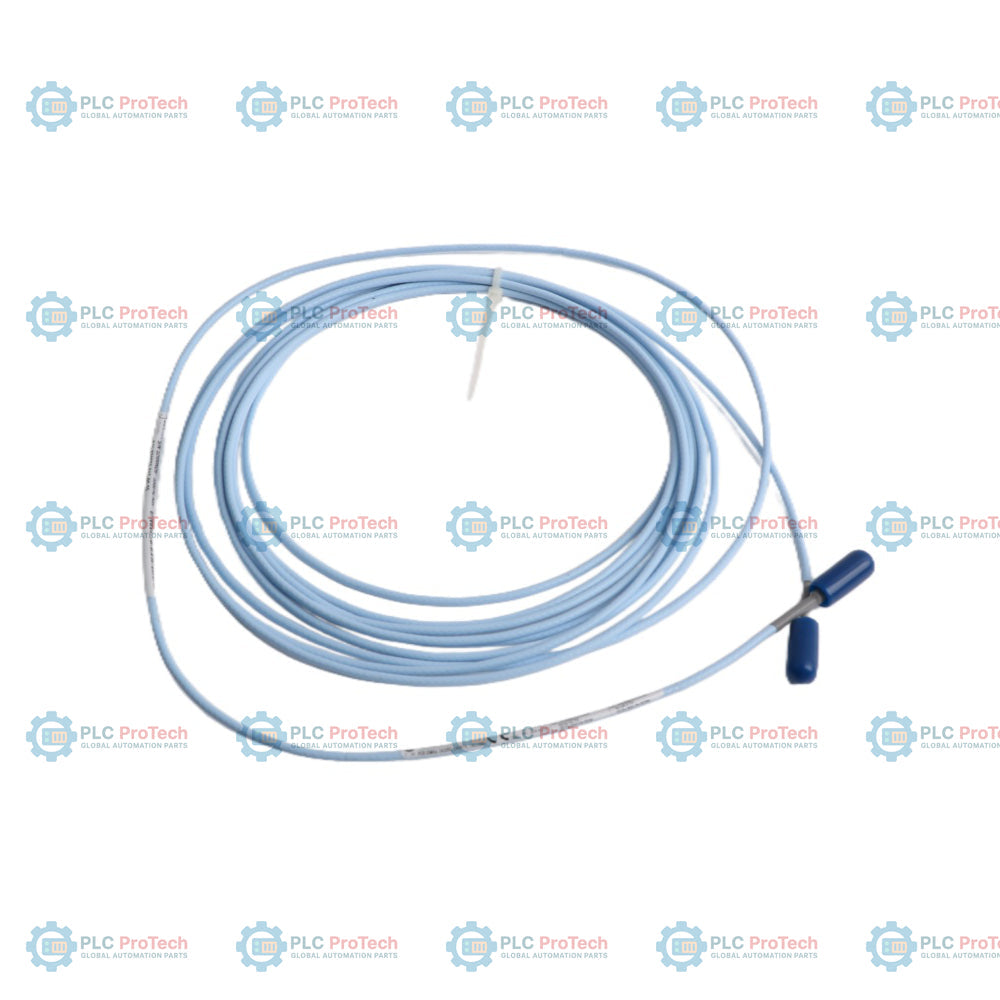

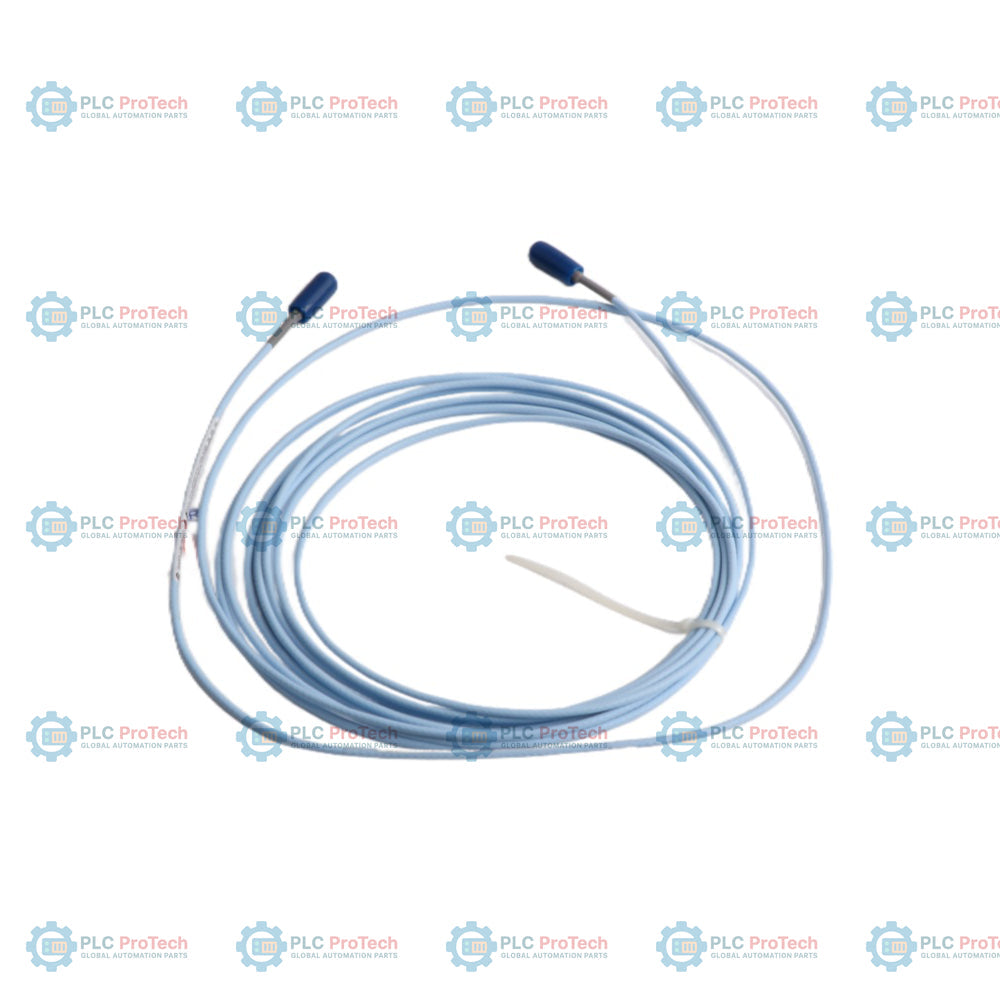

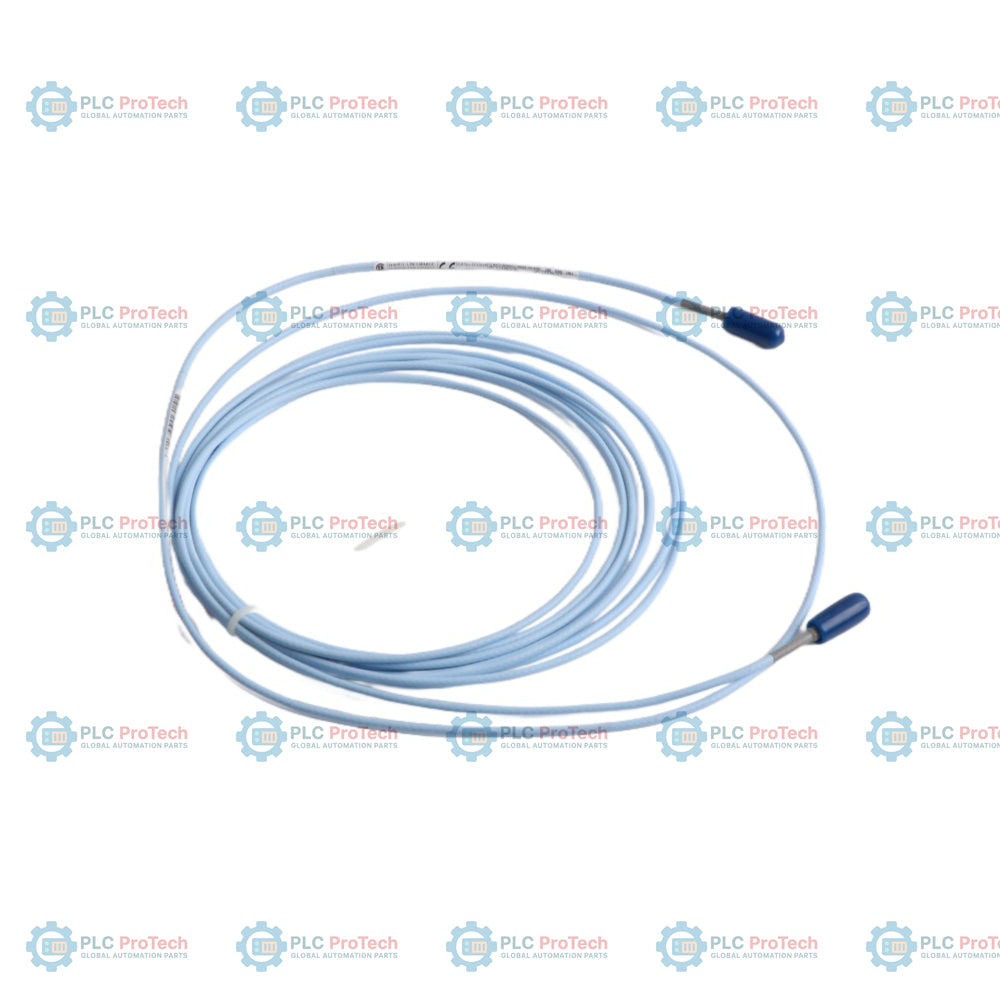

330930-045-00-05 يحدد هذا تكوين كابل التمديد 3300 NSv الذي يتميز بطول يبلغ 4.5 أمتار (14.8 قدمًا)، وبنية محورية قياسية غير مدرعة، وخيار 05 للاعتمادات المتعددة. يوفر هذا التكوين اتصالًا كهربائيًا مستقرًا بين مجسات التقارب 3300 NSv ومستشعرات Proximitor 330980، ما يسهّل النقل الدقيق لإشارات التيار الدوامي عالية التردد في بيئات الآلات ذات الخلوص الضيق.

يُصنّع كابل التمديد هذا بتصميم محوري بقدرة 75 أوم، من دون تدريع من الفولاذ المقاوم للصدأ، ما يوفر أقصى قدر من المرونة لتسهيل تمريره عبر القنوات ومسارات الآلات غير الكاشطة مقارنةً بالإصدارات المدرعة (مثل الخيارين 01 و02). وبفضل طوله البالغ 4.5 أمتار، يُقرن عادةً بمسبار تقارب بطول 0.5 متر لتكوين طول نظام إجمالي مُعاير يبلغ 5.0 أمتار، بما يلبي متطلبات السعة الدقيقة لمستشعر Proximitor.

الميزات

طول كابل يبلغ 4.5 أمتار (14.8 قدمًا) (الخيار 045)، مُحسّن لتكوينات الأنظمة القياسية بطول 5.0 أمتار.
كابل محوري مرن غير مدرع (الخيار 00) لتبسيط التركيب في المسارات الضيقة.
الخيار 05: اعتمادات متعددة، معتمد للاستخدام الآمن في المناطق الخطرة وفق CSA وATEX وIECEx.
موصلات محورية نحاسية مطلية بالذهب تضمن استقرار الاتصال وأدنى فقد للإشارة.
ممانعة مميزة تبلغ 75 أوم، مصممة للحفاظ على أداء دقيق للمحوّل.

التطبيقات

التوربينات الغازية المشتقة من محركات الطائرات والضواغط الصناعية عالية السرعة ذات مناطق الهدف المحدودة.
الآلات صغيرة التجويف التي تتطلب مراقبة الاهتزاز الشعاعي أو الموضع المحوري.
البيئات التي تستخدم مسارات أغلفة غير مدرعة، حيث لا تكون الحماية من التآكل الشديد مطلوبة.
المواقع الصناعية الخطرة التي تتطلب شهادات عالمية واسعة للحماية من الانفجار.

معلومات الطلب

قسم الخيار	الرمز على وحدة SKU هذه	الوصف / المعنى
الطراز الأساسي	330930	كابل تمديد 3300 NSv
أ - طول الكابل	045	4.5 أمتار (14.8 قدمًا)
ب - الموصل والكابل	00	من دون تدريع من الفولاذ المقاوم للصدأ
C - اعتماد الوكالة	05	اعتمادات متعددة (CSA وATEX وIECEx وNEPSI)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء	330930-045-00-05
سلسلة المنتجات	نظام محول القرب 3300 XL NSv
نوع الكابل	محوري 75 ohm
طول الكابل	4.5 m (14.8 ft)
الحماية الميكانيكية	غير مدرّع (من دون تدريع من الفولاذ المقاوم للصدأ)
سعة الكابل	69.9 pF/m (21.3 pF/ft) نموذجيًا
المقاومة بالتيار المستمر	الموصل المركزي: 0.220 ohm/m (0.067 ohm/ft) الدرع: 0.066 ohm/m (0.020 ohm/ft)
نصف قطر الانحناء الأدنى	25.4 mm (1.0 in)
مادة الموصل	نحاس مطلي بالذهب
درجة حرارة التشغيل والتخزين	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات)
قوة الشد	قوة سحب مقدرة قصوى تبلغ 220 N (50 lb) من الموصل إلى الكابل
عزم الربط الموصى به	مُحكم ربطه بالأصابع
عزم الربط الأقصى	0.56 N-m (5 in-lb)

إرشادات التركيب

تحقق دائمًا من أن مجموع طول كابل التمديد (4.5 m) وطول المجس المطابق (0.5 m) يساوي طول النظام الكلي لمستشعر Proximitor (5.0 m).
حافظ على نصف قطر انحناء أدنى قدره 25.4 mm (1.0 in) على امتداد جميع أجزاء مسار الكابل لمنع تغيّر الممانعة والتدهور المادي.
أحكم ربط الموصلات المحورية يدويًا؛ لا تستخدم كماشات أو أدوات أخرى قد تتجاوز حد عزم الربط الأقصى الموصى به البالغ 0.56 N-m.
ركّب شريط سيليكوني ذاتي الاندماج أو واقيات للموصلات فوق وصلة الكابل بين المجس وكابل التمديد إذا كانت معرضة للسوائل أو الرطوبة.

الامتثال والشهادات

CSA/cNRTLus: الفئة I، المنطقة 0، AEx/Ex ia IIC T5...T1 Ga؛ الفئة I، القسم 2، المجموعات A وB وC وD؛ الفئة I، المنطقة 2، AEx/Ex nA/ec IIC T5...T1 Gc
ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga؛ II 3 G Ex nA/ec IIC T5...T1 Gc
توجيه RoHS: متوافق مع توجيه الجماعة الأوروبية 2011/65/EU ومعايير RoHS الصينية (EFUP لمدة 15 عامًا)
السلامة الوظيفية: SIL 2 (HFT = 0)، SIL 3 (HFT = 1)

FAQ

ماذا يمثّل تكوين الكابل 330930-045-00-05؟

تحدّد وحدة SKU هذه كابل تمديد بطول 4.5 أمتار (الخيار 045) من دون تدريع من الفولاذ المقاوم للصدأ (الخيار 00)، ومعتمَد من جهات متعددة (الخيار 05) للاستخدام في المواقع الخطرة.

مع أي مجسّات قرب يتوافق كابل التمديد هذا؟

صُمّم هذا الكابل ليتوافق حصريًا مع مجسّات القرب 3300 NSv وحسّاسات Proximitor ‏330980 ضمن نظام 3300 XL NSv.

هل يمكن تمرير هذا الكابل عبر قنوات ضيقة؟

نعم. نظرًا إلى أن هذا الإصدار هو الخيار 00 من دون تدريع من الفولاذ المقاوم للصدأ، فإنه يظل مرنًا للغاية، مع نصف قطر انحناء أدنى يبلغ 25.4 مم، ما يجعله مثاليًا للمسارات الضيقة.

ما الطول الإجمالي للنظام عند استخدام هذا الكابل بطول 4.5 أمتار؟

عادةً ما يُقرن هذا الكابل بمسبار طوله 0.5 متر لتحقيق طول نظام قياسي يبلغ 5.0 أمتار، بما يتوافق مع معايرة Proximitor ‏3300 XL NSv.
