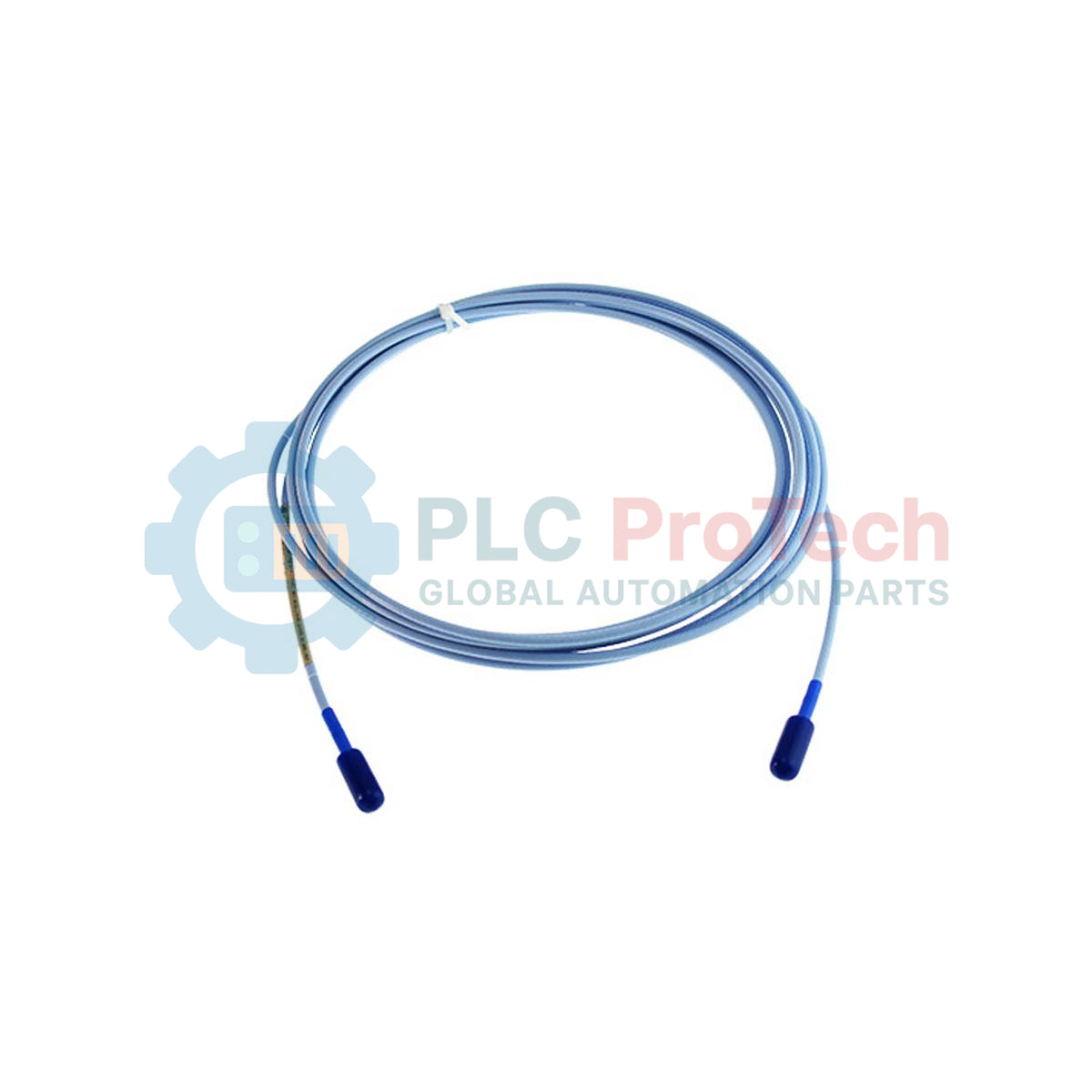

كابل تمديد مدرع Bently Nevada 3300 NSv، رقم 330930-045-01-CN

نظرة عامة على المنتج

يُعد 330930-045-01-CN كابل تمديد عالي الأداء، صُمم خصيصًا لنظام محول القرب Bently Nevada 3300 NSv (الرؤية الجانبية الضيقة). تُعد سلسلة NSv المعيار الصناعي لمراقبة الاهتزاز والموضع في الأماكن الضيقة أو على الأعمدة صغيرة القطر، حيث قد تتعرض المجسات القياسية لتداخل في الرؤية الجانبية. يوفر هذا الكابل الوصلة الكهربائية الأساسية بين مجس NSv ومستشعر Proximitor، مع الحفاظ على معاوقة دقيقة ضرورية لإجراء قياسات دقيقة بالتيارات الدوامية. ويُعد مثاليًا لتوربينات الغاز المشتقة من محركات الطائرات، والضواغط الطاردة المركزية، والتوربينات البخارية الصغيرة. كما يتميز 330930-045-01-CN بتدريع متين وحماية كيميائية، ما يضمن أقصى تكامل للإشارة واستمرارية تشغيل الآلة في أقسى البيئات الصناعية وأكثرها تقلبًا.

تفصيل اللاحقة

تم تكوين الطراز 330930-045-01-CN بطبقات حماية ميكانيكية وإقليمية محددة:

• 330930: سلسلة كابلات تمديد 3300 NSv.
• 045: خيار طول الكابل - 4.5 أمتار (14.8 قدمًا).
• 01: خيار الموصل والكابل - مزود بتدريع من الفولاذ المقاوم للصدأ للحماية الميكانيكية، بالإضافة إلى غلاف خارجي من FEP (فلوروإيثيلين بروبيلين) لمقاومة فائقة للمواد الكيميائية والرطوبة.
• CN: خيار اعتماد الجهات التنظيمية - اعتمادات خاصة بالسوق الصينية، لضمان الامتثال للوائح المحلية المتعلقة بالمناطق الخطرة والسلامة الصناعية.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف يختلف غلاف FEP (الخيار 01) عن الكابل المدرع القياسي؟
بينما يوفر التدريع المصنوع من الفولاذ المقاوم للصدأ حماية ميكانيكية ضد السحق، يوفر غلاف FEP طبقة حماية إضافية ضد الملوثات البيئية. فهو يمنع السوائل المسببة للتآكل والرطوبة والزيوت من اختراق ضفائر التدريع والوصول إلى الكابل المحوري الداخلي، ما يطيل عمر الكابل بشكل كبير في البيئات الكيميائية القاسية.

هل يمكنني استخدام كابل 330930 هذا مع مجس 3300 XL مقاس 8 مم؟
لا. يختلف نظام 3300 NSv كهربائيًا عن سلسلة 3300 XL. فكابل NSv مضبوط وفقًا لمتطلبات الحث والسعة المحددة لمجس NSv ومستشعر Proximitor. وسيؤدي تبديلهما إلى قراءات غير صحيحة للاهتزاز، وقد يتسبب في ظهور حالة "غير صالح" في منصة المراقبة.

ما أهمية الطول الإجمالي للنظام؟
تتم معايرة أنظمة القرب من Bently Nevada كحلقة متكاملة (المجس + كابل التمديد). وعادةً ما يُقرن كابل بطول 4.5 أمتار مع مجس بطول 0.5 متر لتحقيق طول نظام يبلغ 5.0 أمتار. وسيؤدي استخدام طول كابل لا يتوافق مع معايرة مستشعر Proximitor إلى حدوث خطأ كبير في معامل القياس.

دليل الهندسة والتركيب

• الحماية الكيميائية: يتميز غلاف FEP بمقاومة عالية لمعظم المذيبات والوقود الصناعي. تأكد من فحص الغلاف بحثًا عن التمزقات أثناء التركيب. فأي تلف في طبقة FEP قد يسمح للسوائل بالتسرب إلى التدريع، ما قد يؤدي إلى تدهور الإشارة أو حدوث أعطال أرضية.
• سلامة الموصل: استخدم دائمًا نظام موصل ClickLoc بطريقة صحيحة. عند توصيل طرف المجس بكابل التمديد، ينبغي أن تشعر بصدور "نقرة" واضحة تشير إلى أن الدبابيس المطلية بالذهب قد استقرت بالكامل في مواضعها. وقد يؤدي عدم تثبيت الوصلة بإحكام إلى فقدان متقطع للإشارة، خصوصًا في الآلات ذات الاهتزاز العالي.
• بروتوكولات التأريض: ينبغي عزل التدريع المصنوع من الفولاذ المقاوم للصدأ كهربائيًا عن هيكل الآلة وتأريضه فقط عند طرف مستشعر Proximitor. ويمنع ذلك حلقات التأريض، التي تُعد مصدرًا شائعًا للضوضاء الكهربائية في إشارات الاهتزاز.
• التوجيه الميكانيكي: تجنب تمرير الكابل المدرع فوق الحواف المعدنية الحادة أو في المناطق التي قد تنحشر فيها مكونات الآلة المتحركة. فعلى الرغم من وجود التدريع، يمكن سحق العازل الكهربائي المحوري الداخلي، ما يغير معاوقة الكابل ويؤدي إلى إبطال معايرة المستشعر.
