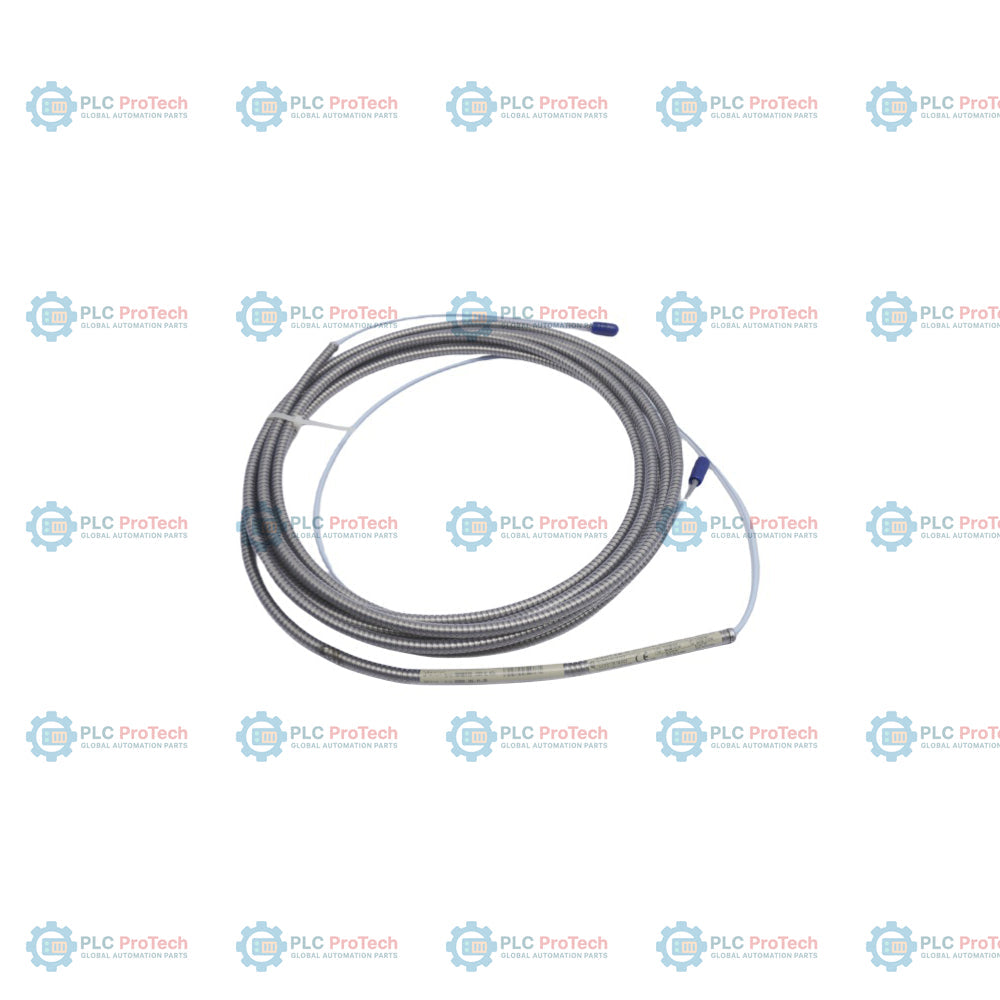

كابل تمديد 3300 NSv ‏Bently Nevada 330930-065-01-05

نظرة عامة على المنتج

يُعد  330930-065-01-05 وصلة محول قرب عالية المتانة والدقة، مصممة لنظام محول القرب الرائد في هذا المجال Bently Nevada 3300 NSv . وبصفته مسارًا عالي التكامل لنقل الإشارة، يربط كابل التمديد المحوري المدرع هذا مسبار القرب NSv المتخصص بوحدة مستشعر Proximitor المطابقة. وتعتمد بيئات التشغيل القاسية—بما في ذلك مصافي النفط والغاز، ومصانع معالجة البتروكيماويات، وتركيبات توربينات الغاز المشتقة من محركات الطائرات ذات الأهمية الحرجة—على 330930-065-01-05 لتوفير قياس عن بُعد عالي الدقة للتيارات الدوامية. تحافظ الوحدة على خصائص ممانعة مستقرة عند تمريرها عبر المساحات المحصورة القاسية لتتبع الخلوصات الضيقة للآلات واهتزازات الأعمدة الصغيرة. ومن خلال حماية إشارات الإزاحة منخفضة الجهد من التداخل الراديوي الخارجي (RFI) والسحق الميكانيكي، يضمن هذا الكابل نقل البيانات بدقة. تتيح هذه المراقبة المستمرة لمنصات السلامة إيقاف المعدات قبل حدوث اختلال كارثي في محاذاة العمود أو تآكل المحمل، مما يلغي فعليًا فترات التوقف غير المبرمجة للمنشأة.

تفصيل اللاحقة

بنية طلب 330930-065-01-05 يحدد الحماية الميكانيكية الدقيقة، ومسافة الإرسال، والامتثال لمتطلبات السلامة في المناطق الخطرة من خلال صيغة تعديل ثابتة:

• 330930 (الطراز الأساسي): يحدد منصة كابل التمديد المحوري 3300 NSv المصممة لتطبيقات الفجوات الضيقة والأهداف الصغيرة.

• 065 (خيار طول الكابل): يؤكد طولًا فعليًا دقيقًا للكابل يبلغ 6.5 أمتار (21.3 قدمًا)، مضبوطًا وفق حدود السعة الكهربائية المحددة المطلوبة لوحدة التشغيل.

• 01 (خيار واقي الموصل والكابل): يحدد غلافًا مدرعًا مرنًا ومتكاملًا من الفولاذ المقاوم للصدأ AISI 302، مزودًا بغلاف خارجي متين للغاية من فلوريد الإيثيلين والبروبيلين (FEP) لتوفير أقصى حماية من المواد الكيميائية والتآكل.

• 05 (خيار اعتماد الجهات): يُثبت اعتماد الشهادات المتعددة، مما يؤهل المجموعة للتركيب في الأجواء القابلة للانفجار والمناطق الخطرة وفقًا لمعايير ATEX ومعايير أمريكا الشمالية.

المعايير الفيزيائية والكهربائية

الأسئلة الشائعة حول القياسات عن بُعد للآلات والخصائص الميكانيكية

لماذا يجب على المهندسين اختيار طول كابل دقيق، مثل خيار 6.5 أمتار، لأنظمة القرب؟

تعمل أنظمة محولات القرب بالتيار الدوامي وفق حسابات صارمة للطول الكهربائي الإجمالي للنظام. ويقيّم مستشعر Proximitor المسافة إلى الهدف من خلال قراءة معاوقة معقدة عالية التردد، ما يتطلب سعة كهربائية إجمالية ثابتة. ويؤدي تعديل كابل 330930-065-01-05 أو قطعه أو وصله إلى تغيير سعته الأساسية وإفساد منحنيات المعايرة، مما ينتج عنه قراءات فجوة غير صالحة.

ما الحماية المحددة التي يوفرها الخيار 01 مقارنة بأسلاك التمديد المحورية الأساسية غير المدرعة؟

يغلّف تكوين اللاحقة 01 المسار المحوري الداخلي بدرع مرن من الفولاذ المقاوم للصدأ AISI 302، مع حماية إضافية بواسطة غلاف خارجي أملس من FEP. ويمنع هذا التركيب الانضغاط أو الانحشار الميكانيكي الناتج عن أبواب الخزائن الثقيلة ومكوّنات الآلات، مع توفير مقاومة كيميائية كاملة لمواد التشحيم الاصطناعية والزيوت الساخنة والمذيبات الصناعية المسببة للتآكل.

هل يحافظ كابل التمديد هذا على قياسات موثوقة للبيانات في بيئات البخار ذات درجات الحرارة دون الصفر أو المرتفعة؟

نعم. تستخدم المجموعة بأكملها طبقات عزل متقدمة من FEP مصممة للحفاظ على مرونة ميكانيكية عالية ومنع الانهيار العازل تمامًا ضمن نطاق حراري تشغيلي واسع من ‎-51 إلى ‎+177 درجة مئوية. وهذا يجعلها مستقرة بدرجة كبيرة لمضخات التبريد العميق تحت سطح البحر، وكذلك لحاويات أغطية توربينات الغاز ذات درجات الحرارة العالية.

دليل الهندسة والتركيب

• حماية الموصل ومحاذاة غطاء الطرف:

  عند توصيل كابل التمديد بسلك مسبار القرب، تأكد من أن الموصلات المحورية المصغرة نظيفة وجافة تمامًا وخالية من البقايا الزيتية. اربط التوصيلات معًا بإحكام يدويًا، وتجنب عزم الشد المفرط الذي قد يتسبب في تلف القلاوظ الدقيقة. بعد التوصيل، مرّر غلاف حماية الموصل المُثبت في المصنع أو غلاف شريط السيليكون ذاتي الالتحام مباشرة فوق نقطة الوصل لإحكام عزلها عن تسرب الرطوبة ومنع التأريض العرضي عند ملامسة الأجزاء المعدنية القريبة من الآلة.

• قواعد الحد الأدنى لأنصاف أقطار الانحناء وتوجيه القنوات:

  على الرغم من أن الغلاف المدرع المصنوع من الفولاذ المقاوم للصدأ يوفر حماية ممتازة من السحق، يجب على فنيي الموقع الالتزام بإرشادات الحد الأدنى القياسي لنصف قطر الانحناء أثناء التوجيه. تجنب الثنيات الحادة بزاوية 90 درجة أو الحواف الهيكلية الحادة التي قد تثني الموصل المركزي الداخلي أو تغيّر قيمة السعة الاسمية البالغة 69.9 pF/متر. مرّر الكابل عبر مسارات قنوات مرنة مخصصة ومحكمة ضد الزيت، مع إبقاء أسلاك المستشعر منفصلة عن خطوط تغذية المحركات أو المولدات ذات الجهد العالي لتقليل التداخل الكهرومغناطيسي المتبادل.

• تصريف القنوات وتخفيف الإجهاد الهيكلي:

  عند تمرير الكابل 330930-065-01-05 عبر مسارات القنوات المنخفضة، تأكد من أن تخطيط الحاوية يشتمل على حلقات تصريف مناسبة عند النقاط المنخفضة لمنع تراكم السوائل أو التكاثف من غمر التوصيلات خلال فترات التشغيل الطويلة. وفّر حلقات تخفيف شد كافية عند كل من صندوق توصيل الآلة ولوحة دخول الحامل 3500، مع ضمان ألا يتسبب التمدد الحراري لهيكل الآلة والاهتزاز الهيكلي عالي التردد في سحب أطراف الكابل أو إجهادها.
