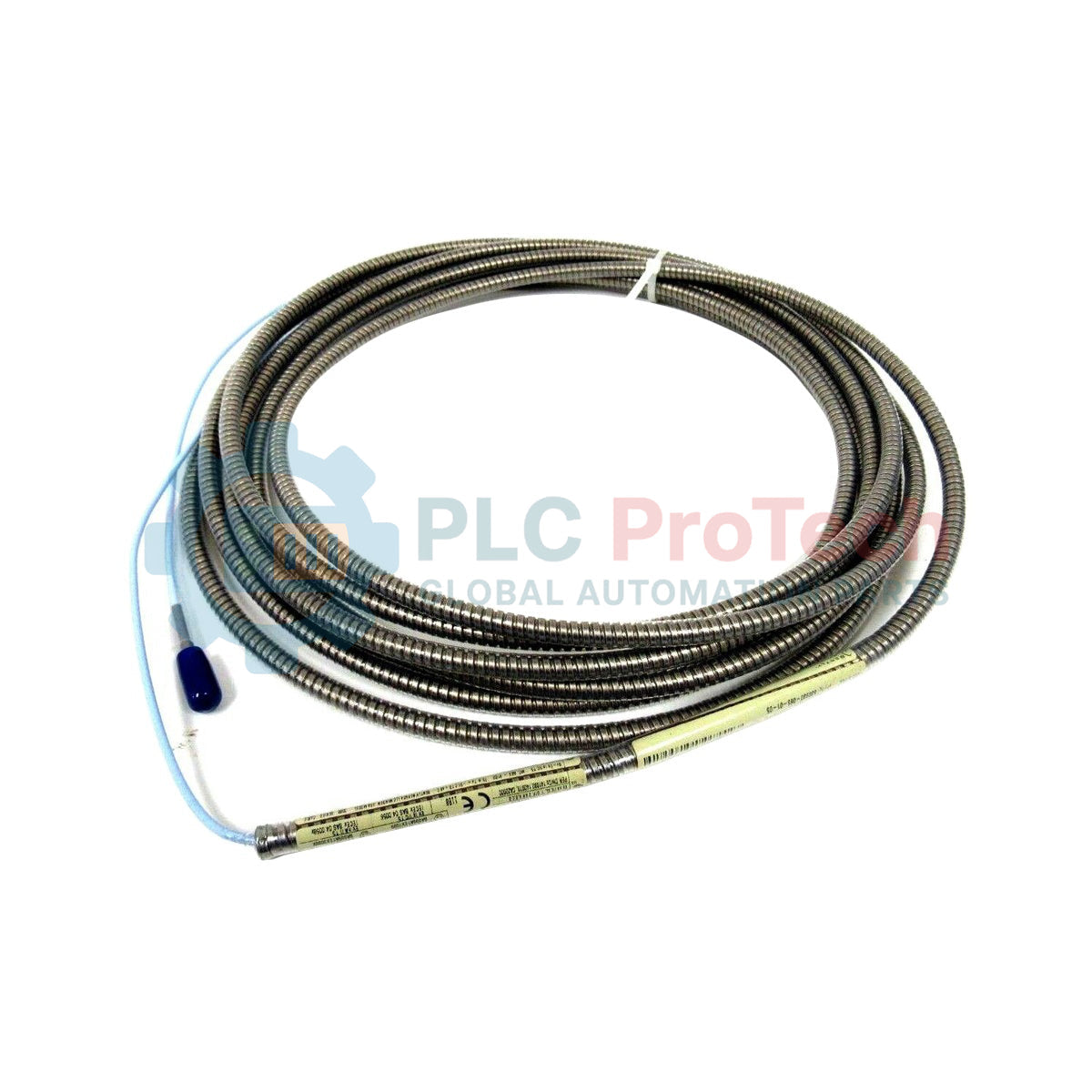

بنتلي نيفادا 330930-065-02-CN كابل تمديد 3300 NSv

نظرة عامة على المنتج

يُعد 330930-065-02-CN كابل تمديد متخصص من سلسلة 3300 NSv (عرض الجانب الضيق) صممه Bently Nevada لأنظمة محولات القرب عالية الدقة. تم تصميم سلسلة NSv خصيصًا للتطبيقات التي تتطلب مستشعرًا بمجال مغناطيسي ضيق بسبب القيود الهيكلية أو قطر الأعمدة الصغيرة. يعمل هذا الكابل كرابط إشارة حيوي بين مسبار القرب ومستشعر Proximitor، محافظًا على المعاوقة الكهربائية المضبوطة اللازمة لمراقبة الاهتزاز والموقع بدقة. يُستخدم عادة في الضواغط الطردية، والتوربينات البخارية الصغيرة، وتوربينات الغاز المشتقة من الطائرات، حيث يضمن 330930-065-02-CN نقل إشارات التيار الدوامي عالية التردد بأقل قدر من التوهين، مما يساهم مباشرة في سلامة الماكينة ومنع الأعطال غير المخططة المكلفة.

تفصيل اللاحقة

يُحدد الطراز 330930-065-02-CN بخيارات الحماية الميكانيكية وشهادات الاعتماد الإقليمية:

• 330930: سلسلة كابلات تمديد 3300 NSv.

• 065: خيار طول الكابل - 6.5 أمتار (21.3 قدم).

• 02: خيار الموصل والكابل - مزود بدرع من الفولاذ المقاوم للصدأ لحماية ميكانيكية فائقة، بدون غلاف خارجي من FEP فوق الدرع.

• CN: خيار اعتماد الوكالة - اعتمادات خاصة بالدولة لسوق الصين، لضمان الامتثال لمعايير السلامة الصناعية المحلية ومناطق الخطر.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يمكنني استخدام كابل التمديد NSv هذا مع مسبار 3300 XL 8 مم القياسي؟

لا. نظام 3300 NSv له خصائص كهربائية مختلفة (الحث والسعة) مقارنة بسلسلة 3300 XL. مزج كابلات NSv مع مجسات XL سيؤدي إلى عوامل مقياس غير صحيحة وأخطاء قياس كبيرة. يجب دائمًا مطابقة سلسلة الكابل مع نوع المسبار وProximitor.

ما فائدة الدرع المصنوع من الفولاذ المقاوم للصدأ (الخيار 02)؟

يوفر الدرع المصنوع من الفولاذ المقاوم للصدأ حماية قوية ضد الأضرار الفيزيائية مثل السحق أو الاحتكاك أو القطع العرضي في البيئات الصناعية القاسية. وهو مثالي للتركيبات التي يكون فيها الكابل معرضًا بدلاً من أن يكون داخل قناة مخصصة.

كيف يؤثر الطول الكلي للنظام على المعايرة؟

أنظمة القرب من Bently Nevada مضبوطة لأطوال كهربائية كلية محددة (عادة 5 أو 9 أمتار). يجب دمج هذا الكابل بطول 6.5 أمتار مع مسبار بطول سلك مناسب للوصول إلى الطول الكلي للنظام المطلوب من قبل مستشعر Proximitor. عدم مطابقة هذه الأطوال سيؤثر سلبًا على دقة المعايرة.

دليل الهندسة والتركيب

• التعامل مع الموصل: الموصلات المحورية الصغيرة هي مكونات دقيقة. استخدم واقي موصل إذا كان الوصل في منطقة معرضة للزيت أو الرطوبة. تأكد من أن آلية "ClickLoc" متشابكة بالكامل؛ يجب أن تشعر بنقرة ملموسة عند تأمين الاتصال.

• الحد الأدنى لنصف قطر الانحناء: حتى مع الدرع المصنوع من الفولاذ المقاوم للصدأ، لا تتجاوز الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم (1.0 بوصة). الانحناءات الحادة قد تتلف العازل المحوري الداخلي، مما يؤدي إلى ضوضاء في الإشارة أو حالة "غير جيدة" على رف المراقبة.

• تأريض الدرع: تأكد من أن الدرع المصنوع من الفولاذ المقاوم للصدأ غير مؤرض عن غير قصد في نقاط متعددة، لأن ذلك قد يخلق حلقات تأريض تُدخل تداخلًا كهربائيًا في إشارة الاهتزاز. عادةً ما يكون النظام مؤرضًا فقط عند طرف مستشعر Proximitor.

• الدرع مقابل الغلاف: بما أن هذا الطراز (الخيار 02) لا يحتوي على غلاف FEP فوق الدرع، تجنب تمرير الكابل عبر مناطق قد تتعرض فيها المواد الكيميائية المسببة للتآكل لاختراق جديلة الفولاذ المقاوم للصدأ ومهاجمة عزل الكابل الداخلي.
