الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/05-01-01-00-00-00
Country of origin:الولايات المتحدة
نوع المنتج: هيكل نظام Rack
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 13600ج
Dimensions: 482.60 مم × 265.94 مم × 349.25 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

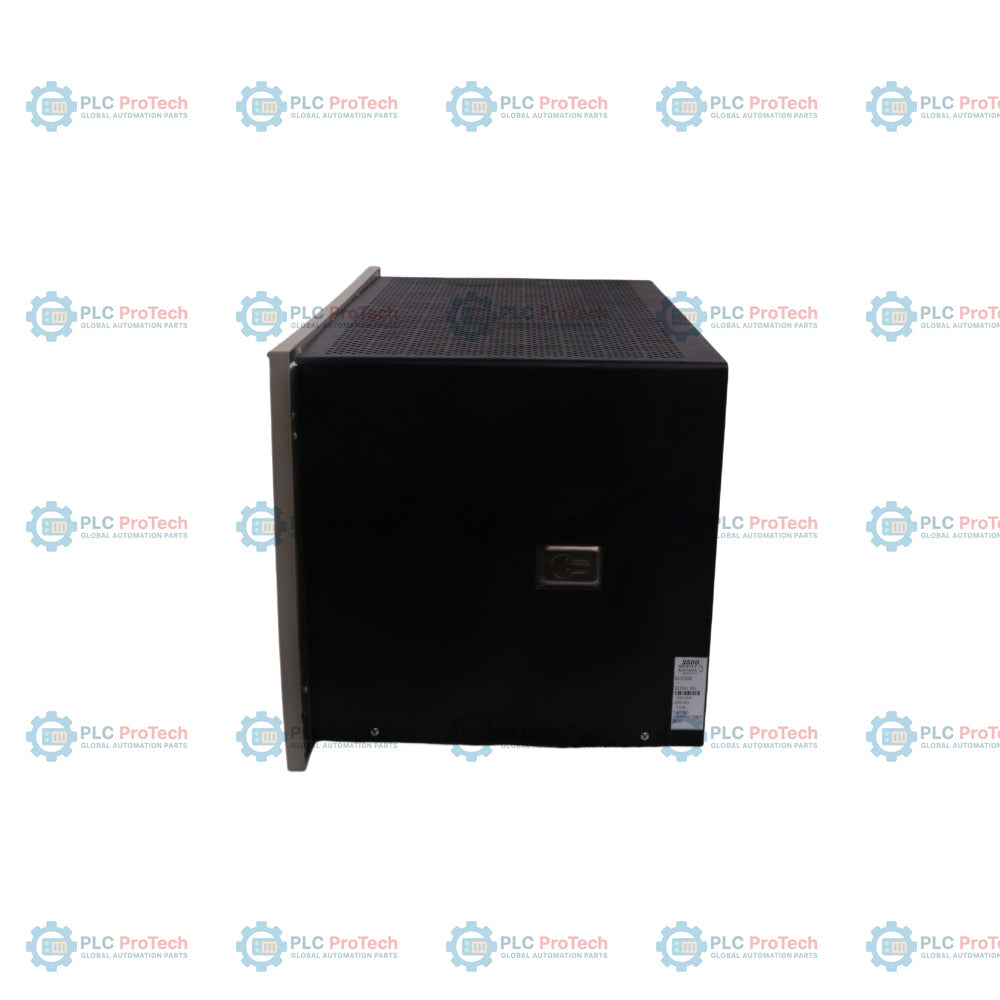

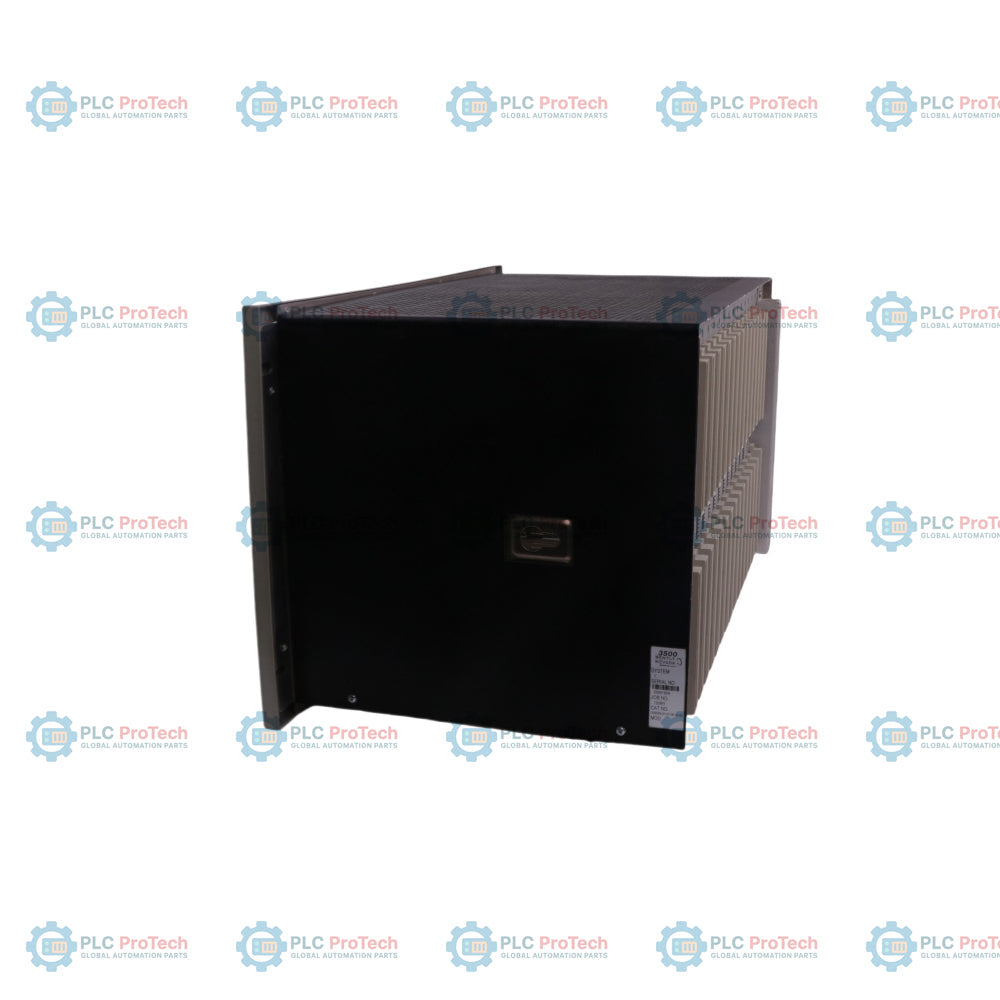

يُعد 3500/05-01-01-00-00-00 حامل هيكل النظام كامل الحجم مقاس 19 بوصة، تصنعه شركة Bently Nevada (إحدى شركات Baker Hughes)، وقد صُمم ليكون الهيكل البنيوي الأساسي لـنظام حماية الآلات من سلسلة 3500. يعمل هذا الجهاز كحاوية مادية ومركز للوحة التوصيل الخلفية، ويضم جميع أجهزة مراقبة اهتزازات الآلات الأساسية من سلسلة 3500، وواجهات البيانات العابرة، ومصادر طاقة النظام. ويوفر ناقل الاتصالات الرقمية عالي السرعة الأساسي في لوحة التوصيل الخلفية، مما يتيح للفتحات المنفصلة تبادل البيانات بسلاسة، مع توفير شبكة توزيع طاقة داخلية عالية الترشيح لكل وحدة أجهزة على حدة.

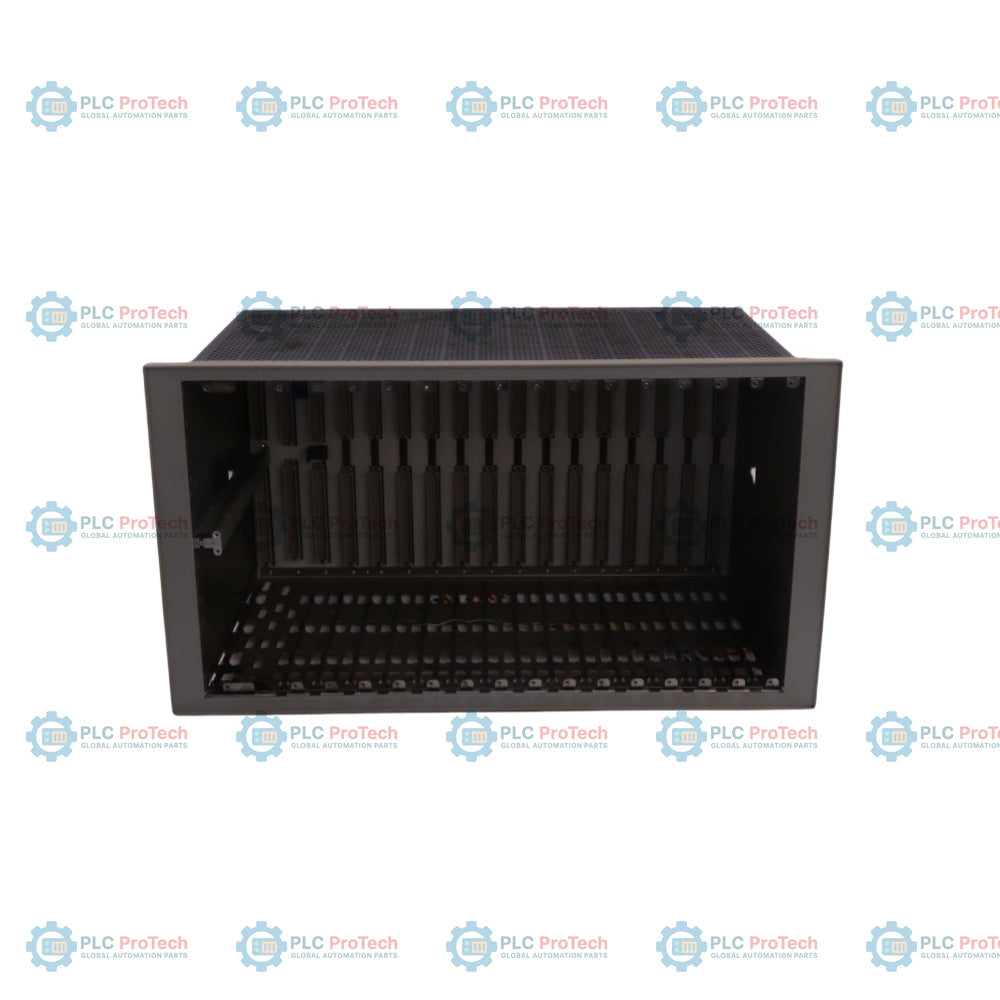

يوضح رمز تخطيط الأجهزة الدقيق 3500/05-01-01-00-00-00 بالتحديد هيكلًا بنيويًا كامل الحجم مقاس 19 بوصة يحتوي على 14 فتحة أجهزة قياس متاحة (باستثناء موضعي وحدة طاقة المرافق وواجهة الحامل المخصصين في الجهة اليسرى). وهو يتميز بخيار تنسيق بنيوي للتركيب على اللوحة، ما يعني أنه مُحسّن للإدخال مباشرةً في الفتحات المستطيلة المخصصة على أبواب الخزائن أو لوحات التحكم، حيث يثبت بإحكام باستخدام المشابك الميكانيكية شديدة التحمل المرفقة مع التجميعة. ويمكن الوصول بالكامل إلى جميع توصيلات الإدخال/الإخراج الميدانية الأساسية وكابلات المحولات ووحدات الإدخال/الإخراج الخلفية مباشرةً من مؤخرة التخطيط البنيوي للوحة. لا يحتوي هذا الطراز على أي اعتمادات خاصة من الجهات المعنية بالمناطق الخطرة، وهو من أجهزة سلسلة الإنتاج القياسية.
| فتحة رمز الخيار | قيمة الخيار المحدد | التفاصيل الفنية |
|---|---|---|
| رقم الطراز | 3500/05 | سلسلة منتجات رف النظام |
| A: حجم الرف | -01 | رف بعرض 19 بوصة (14 فتحة وحدة قابلة للاستخدام) |
| B: خيارات التركيب | -01 | خيار تركيب اللوحة، تنسيق الرف كامل الحجم |
| C: خيار اعتماد الجهة المختصة | -00 | لا يوجد (تصنيف منطقة السلامة القياسي) |
| D: خيار محجوز | -00 | لا يوجد (التكوين الأساسي للمصنع) |
| E: الامتثال الأوروبي | -00 | لا يوجد (التكوين القياسي) |
| المعلمة | التفصيل |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes / GE) |
| معرّف متغير الجزء | 3500/05-01-01-00-00-00 |
| فئة المنتج | هيكل رف نظام مراقبة الحالة |
| إجمالي الفتحات المتاحة | 14 فتحة لأجهزة المراقبة القياسية، بالإضافة إلى موضعين مخصصين في اليسار للطاقة/وحدة واجهة الرف |
| مخطط التركيب المادي | تكامل فتحة لوحة مستوية مع إتاحة الوصول إلى الإدخال/الإخراج من الخلف |
| العرض الكلي للإطار | 482.60 مم (تنسيق قياسي بعرض 19 بوصة) |
| الارتفاع الكلي للإطار | 265.94 مم |
| العمق الكلي للإطار | 349.25 مم |
| متوسط وزن المكوّن | حوالي 13.6 كجم (30 رطلاً) إلى 20.4 كجم (45 رطلاً) وهي فارغة |
| مادة قاعدة الحاوية | سبائك الألومنيوم السميكة وسبائك الصفائح المعدنية الهيكلية |
| نقطة مرجعية التأريض المستهدفة | أطراف تأريض نحاسية مخصصة موفرة على شبكة الجزء الخلفي للهيكل |
| الواجهة الهيكلية | تعيين الوظيفة |
|---|---|
| اللوحة الخلفية للناقل الداخلي | مصفوفة دبابيس عالية الكثافة توزّع طاقة التيار المستمر الداخلية ومنطق التحكم بين الفتحات |
| حيز لوحة الإدخال/الإخراج الخلفية | فتحات معمارية مفتوحة تستقبل كتل إنهاء مستشعرات المجال الخارجية القابلة للإدخال |
| طرف تأريض الهيكل | مسمار تأريض نحاسي للخدمة الشاقة يربط إطار الرف بنقاط تأريض السلامة الهيكلية |
