Bently Nevada 3500/05-01-02-00-00-01 رف النظام

الوصف

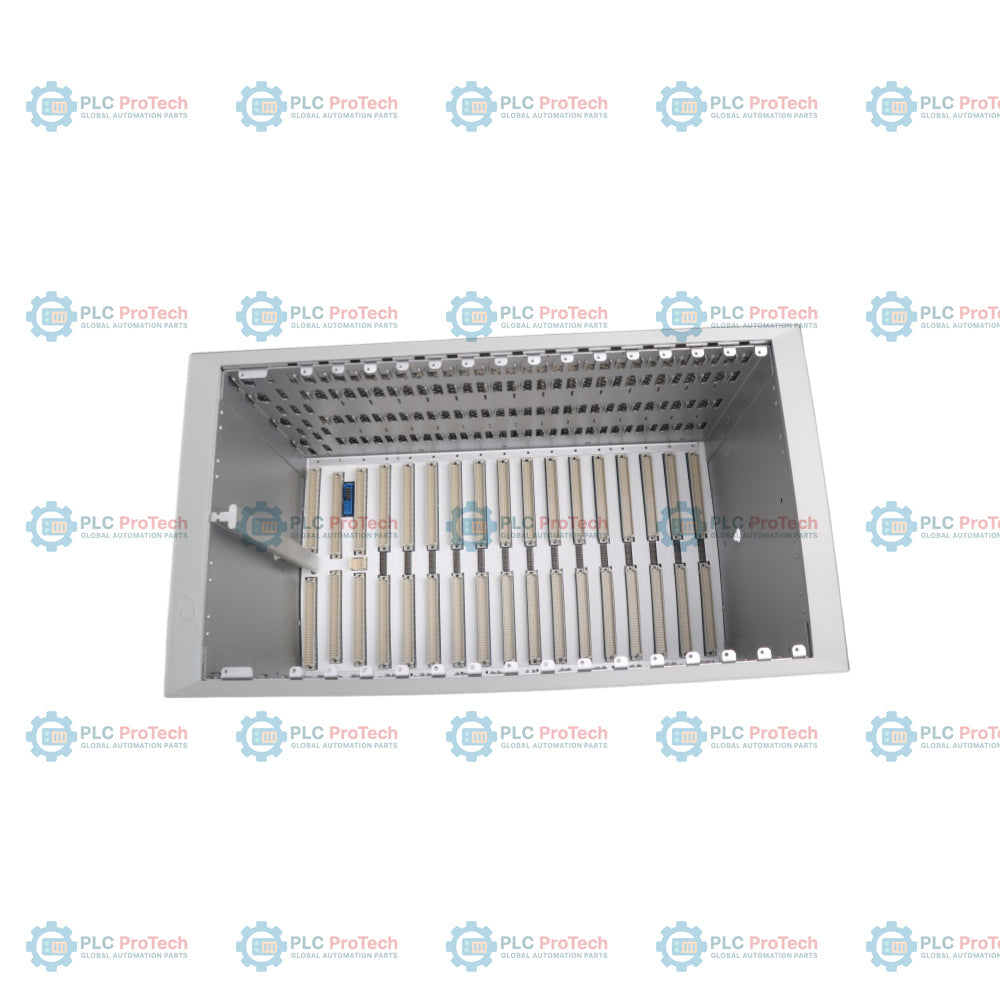

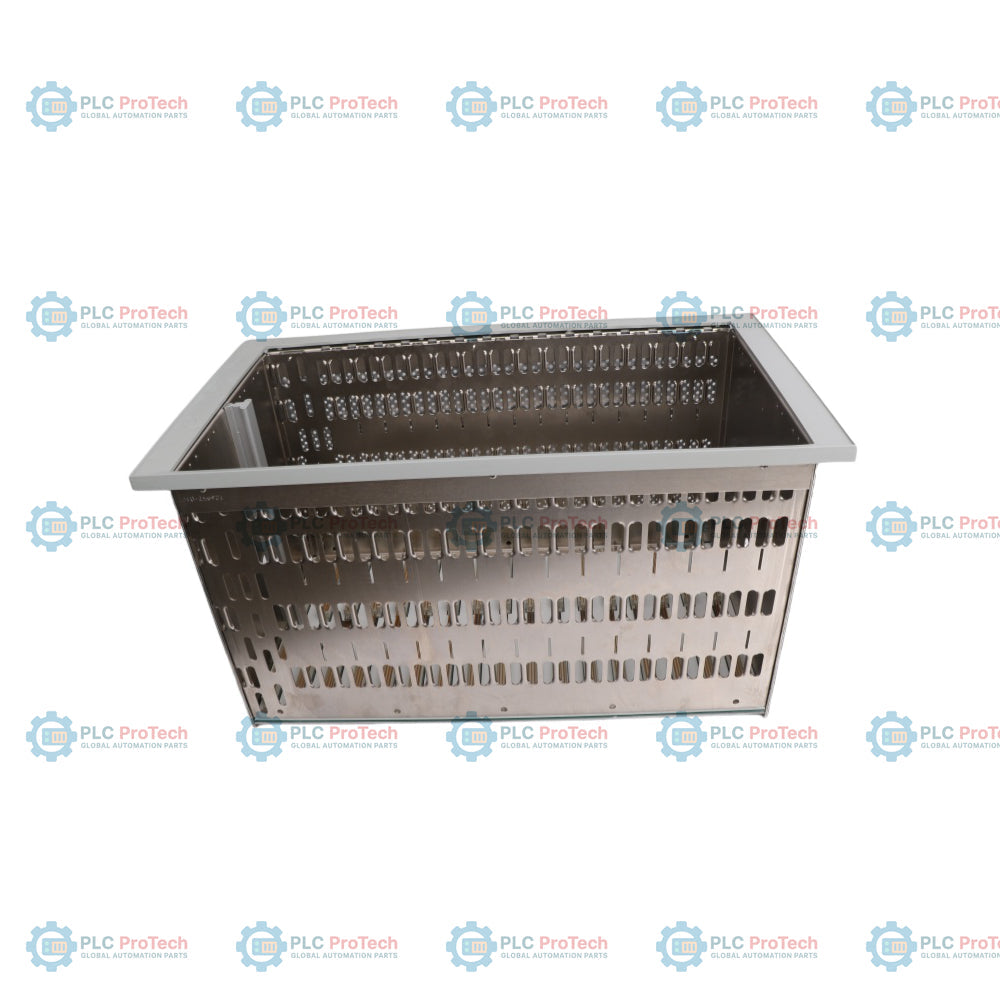

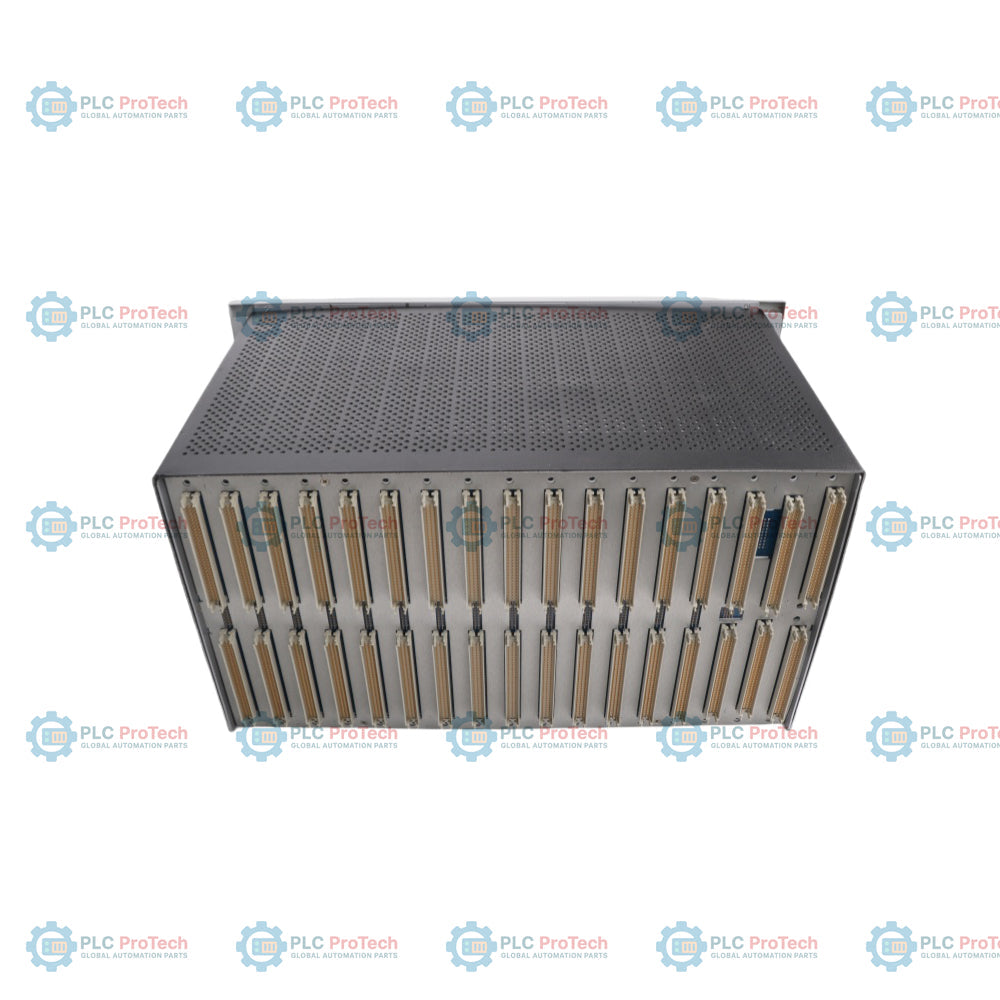

إن 3500/05-01-02-00-00-01 عبارة عن حامل نظام كامل الحجم مقاس 19 بوصة، تصنعه شركة Bently Nevada (إحدى شركات Baker Hughes)، وقد صُمم ليكون الإطار الهيكلي الأساسي لـنظام حماية الآلات من السلسلة 3500. تعمل هذه الأجهزة كهيكل مادي ومركز لوحة توصيل خلفية عالية السرعة، وتضم جميع أجهزة مراقبة اهتزاز الآلات الأساسية من السلسلة 3500، وواجهات البيانات العابرة، ومصادر طاقة النظام. تتيح لوحة التوصيل الخلفية الرقمية المدمجة لفتحات الأجهزة المنفصلة تبادل بيانات التحكم في الوقت الفعلي بسلاسة، مع توفير شبكة توزيع طاقة داخلية عالية الترشيح لكل وحدة قابلة للإدخال بشكل منفصل.

يوضح رمز تكوين الطلب الدقيق 3500/05-01-02-00-00-01 وجود هيكل كامل الحجم مقاس 19 بوصة يحتوي على 14 فتحة أجهزة قياس متاحة (باستثناء موضعي وحدتي طاقة المرافق وواجهة الحامل المخصصتين في الجهة اليسرى). ويتميز بخيار تنسيق هيكلي للتثبيت على الحاجز، ما يعني أنه مصمم للتثبيت مباشرة بشكل مستوٍ على جدار أو لوحة حاجز هيكلية، أو داخل حاوية مخصصة حيث لا تتوفر قضبان الترحيل ذات الإطار المفتوح التقليدية وفق معيار EIA مقاس 19 بوصة. ويمكن الوصول بالكامل إلى جميع نهايات الإدخال/الإخراج الميدانية الأساسية، وحلقات محولات القياس، ووحدات الإدخال/الإخراج الخلفية مباشرةً من واجهة اللوحة الأمامية في خيار التصميم هذا. يحتوي هذا الطراز على شهادات الامتثال الأوروبي (CE)، وهو من أجهزة سلسلة الإنتاج القياسية.

الميزات

• لوحة توصيل خلفية مركزية عالية السرعة للاتصالات، تتيح التفاعل والمعالجة في الوقت الفعلي بين بطاقات الحماية.
• بنية أجهزة قياس كاملة الحجم مقاس 19 بوصة توفر 14 فتحة توسعة منفصلة وقابلة للتخصيص للوحدات.
• تصميم تثبيت على الحاجز يتيح التركيب الرأسي المستوي على الأسطح حيث تغيب قضبان الخزائن التقليدية مقاس 19 بوصة.
• إمكانية توصيل الإدخال/الإخراج من الأمام، بما يضمن إمكانية توصيل حلقات مستشعرات المجال والنهايات الخارجية بالكامل من الجهة الأمامية.
• هيكل معدني صلب من الدرجة الصناعية لتخميد الاهتزازات المحيطة عالية التردد والحماية من التداخل المغناطيسي.
• تصنيف اعتماد الامتثال الأوروبي الكامل (CE)، معتمد من المصنع للتنفيذ الموثوق عبر الأصول الصناعية الأوروبية.

التطبيقات

• حامل معدات موضعي رئيسي يحتوي على بطاقات حماية الآلات للتوربينات البخارية والغازية الكبيرة الخاصة بالمرافق.
• مركز مركزي لمراقبة تشابك السلامة والصيانة التنبؤية على مستوى المنشأة، مخصص لقطارات الضغط عالية الاهتزاز.
• حاويات ميدانية مُثبّتة على الحاجز تُستخدم داخل غرف التحكم القاسية في مصافي النفط والغاز أو البتروكيماويات، حيث تكون إمكانية الوصول من الخلف محجوبة.

تفصيل سلسلة الخيارات

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• إعداد سطح الحاجز: تحقّق من قدرة الجدار أو اللوحة الإنشائية على دعم وزن حامل 3500 ممتلئ بالكامل بصورة مستمرة (حتى 45 رطلًا أو 20.4 كجم). اثقب مسبقًا فتحات التثبيت بما يتوافق مع تباعد القالب الدقيق الوارد في أدلة تركيب Bently Nevada.
• خلوص الوصول الأمامي: نظرًا لأن هذا هيكل تثبيت على حاجز (-02)، تُركَّب بطاقات المراقبة الأساسية ووحدات الإدخال/الإخراج المقابلة لها من الأمام. حافظ على خلوص لا يقل عن 250 مم أمام واجهة الحامل لاستيعاب أنصاف أقطار انحناء الكابلات، وقنوات الأسلاك، وإزالة الوحدات.
• قواعد الفتحات المخصصة للخدمات: تذكّر أن الفتحات الموجودة في أقصى اليسار مخصصة حصريًا لوحدات إمداد الطاقة (مثل 3500/15) ووحدة واجهة الحامل (3500/22M). لا يمكن تركيب أجهزة مراقبة الآلات القياسية قسرًا في فتحات الخدمات هذه.
• وصلة تأريض الهيكل: صِل سلك تأريض نحاسيًا سميك القياس من مسمار تأريض الهيكل الرئيسي بشبكة التأريض الكهربائية الأساسية لحاوية لوحة التحكم، لحجب الضوضاء الكهربائية وضمان استقرار أجهزة القياس.
