الوصف

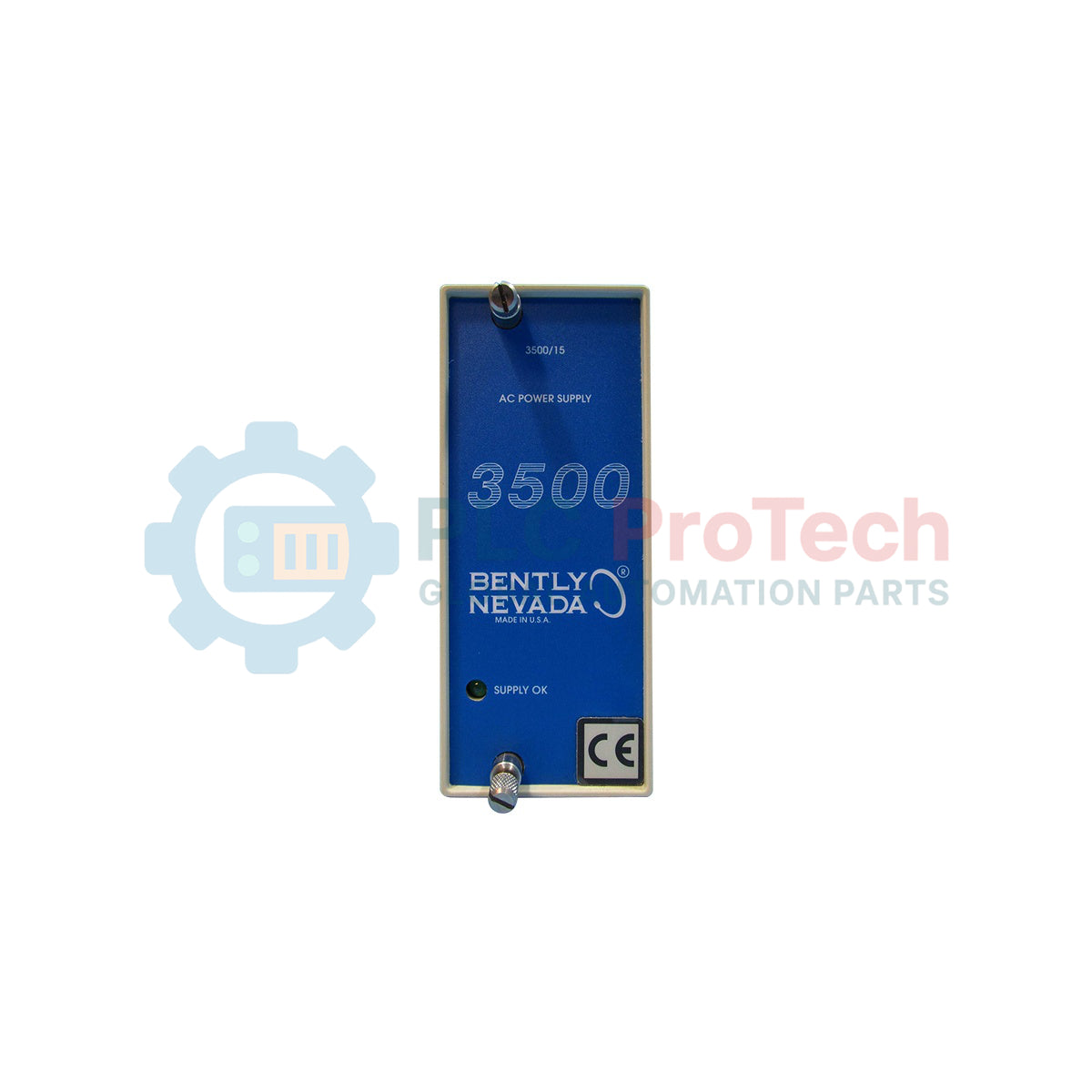

صُممت وحدة Bently Nevada 3500/15-03-03-00 لتوفير طاقة لوحة التوصيل الخلفية لنظام حماية الآلات 3500، وهي وحدة بارتفاع نصف فتحة مخصصة لبيئات المراقبة الصناعية ذات التوافر العالي. يعمل هذا التكوين المحدد بمدخلات تيار مستمر عالي الجهد في كل من الفتحتين العلوية والسفلية، مما يوفر أساسًا قويًا للطاقة. ومن خلال توفير جهود منظمة وثابتة لجميع الوحدات في الحامل، تحافظ الوحدة على تكامل النظام وتضمن المراقبة المستمرة للأصول الدوارة الحيوية.
الميزات
- دعم التكرار المزدوج عند تركيب وحدتين في لوحة توصيل خلفية احتياطية.
- إمكانات مخصصة لإدخال التيار المستمر عالي الجهد في موضعي الفتحات.
- مرشح مدمج للتداخل الكهرومغناطيسي (EMI) لمنع انتشار الضوضاء الكهربائية.
- دوائر مدمجة للحماية من زيادة الجهد وزيادة التيار وقصر الدائرة.
- مؤشرات LED على اللوحة الأمامية للمراقبة الفورية لحالة مصدر الطاقة.
التطبيقات
- أنظمة حماية التوربينات البخارية والغازية.
- أنظمة مراقبة الضواغط والمضخات الصناعية الكبيرة.
- منشآت توليد الطاقة الكهرومائية والحرارية.
- أصول الآلات الدوارة في مصانع البتروكيماويات ومصافي النفط.
المواصفات الفنية
| الشركة المصنّعة |
بنتلي نيفادا |
| رقم الطراز |
3500/15-03-03-00 |
| السلسلة |
نظام حماية الآلات 3500 |
| نوع إمداد الطاقة (الفتحة العلوية) |
تيار مستمر عالي الجهد (من 88 إلى 140 فولت تيار مستمر) |
| نوع إمداد الطاقة (الفتحة السفلية) |
تيار مستمر عالي الجهد (من 88 إلى 140 فولت تيار مستمر) |
| اعتمادات الجهات المختصة |
لا يوجد (الخيار 00) |
| نطاق جهد الإدخال |
من 88 إلى 140 فولت تيار مستمر |
| عامل الشكل |
وحدة بارتفاع نصف فتحة |
| الوزن الصافي للوحدة |
1.39 كجم |
| وزن الشحن (محسوب) |
3.00 كجم |
| بلد المنشأ |
الولايات المتحدة |
الطرازات البديلة والتوافق
يجب تركيب وحدة إمداد الطاقة 3500/15 في هيكل من سلسلة 3500 يحتوي على لوحة توصيل خلفية متوافقة لإمداد الطاقة. عند الانتقال من أنظمة قديمة ذات مصدر طاقة واحد إلى توزيع طاقة احتياطي، تأكد من ترقية لوحة التوصيل الخلفية الفعلية إلى الإصدار الاحتياطي. تتوافق وحدات التيار المستمر عالي الجهد وظيفيًا مع تكوينات الجهد الأخرى، مثل التيار المستمر منخفض الجهد أو التيار المتردد عالي الجهد، شريطة توافق لوحة التوصيل الخلفية الأساسية وأسلاك المصدر مع تصنيفات الجهد الصحيحة.
مزالق الاستخدام وملاحظات هندسية
عند تحديد حجم مصدر التيار المستمر الموجود قبل الوحدة والذي يغذي مداخل 88 إلى 140 Vdc، تحقّق من كفاية قدرة التيار العابر للتعامل مع تيارات الاندفاع الأولية عند تشغيل الحامل أو الأحمال العابرة أثناء الاستبدال السريع للوحدة. سيؤدي تشغيل مصدر الطاقة هذا في حاويات مرتفعة الحرارة وغير جيدة التهوية (تتجاوز 50 degC) إلى تقليل عمر مكثفات الترشيح الداخلية. حافظ على مسار واضح لتدفق الهواء حول هيكل الحامل لمنع البقع الساخنة حراريًا.
نصائح التشغيل الأولي والتوصيل
لتحقيق ازدواجية فعلية، وجّه مغذيات طاقة الإدخال للفتحتين العلوية والسفلية من مصدرين كهربائيين مستقلين (مثل لوحتي توزيع تيار مستمر منفصلتين). استخدم دائمًا قواطع دوائر خارجية مخصصة لعزل الأعطال الفردية. صِل الهيكل مباشرةً بقضيب التأريض الآمن منخفض الممانعة في المنشأة باستخدام سلك نحاسي بمقطع لا يقل عن 2.5 mm2 (14 AWG)، للحد من الضوضاء الكهربائية عالية التردد التي قد تؤثر سلبًا في قياسات مجسات القرب المجاورة.
إرشادات التركيب
تحذير بالغ الأهمية:
افصل جميع مصادر الطاقة الكهربائية الموجودة قبل الوحدة واقفلها لمنع إعادة تشغيلها قبل محاولة تركيب هذه الوحدة أو إزالتها أو توصيل أسلاكها. تشكل مصادر التيار المستمر ذات الجهد العالي (من 88 إلى 140 Vdc) مخاطر شديدة لحدوث صدمة كهربائية. تحقّق من انعدام الجهد تمامًا باستخدام جهاز معاير قبل لمس أي أطراف.
1
أدخل وحدة إمداد الطاقة 3500/15 بإحكام في فتحة الطاقة المخصصة على الجانب الأيسر من هيكل حامل 3500 حتى تستقر بالكامل في موصلات اللوحة الخلفية.
2
أحكم ربط البراغي اللولبية اليدوية للوحة الأمامية باستخدام مفك براغي مسطح الرأس لضمان التأريض الميكانيكي المستقر ومنع ارتخائها بسبب الاهتزاز.
3
صِل خطوط طاقة التيار المستمر بالأطراف المقابلة لها على كتلة أطراف اللوحة الخلفية، مع تطبيق مواصفات عزم الربط الموصى بها والتحقق من القطبية.
