Bently Nevada

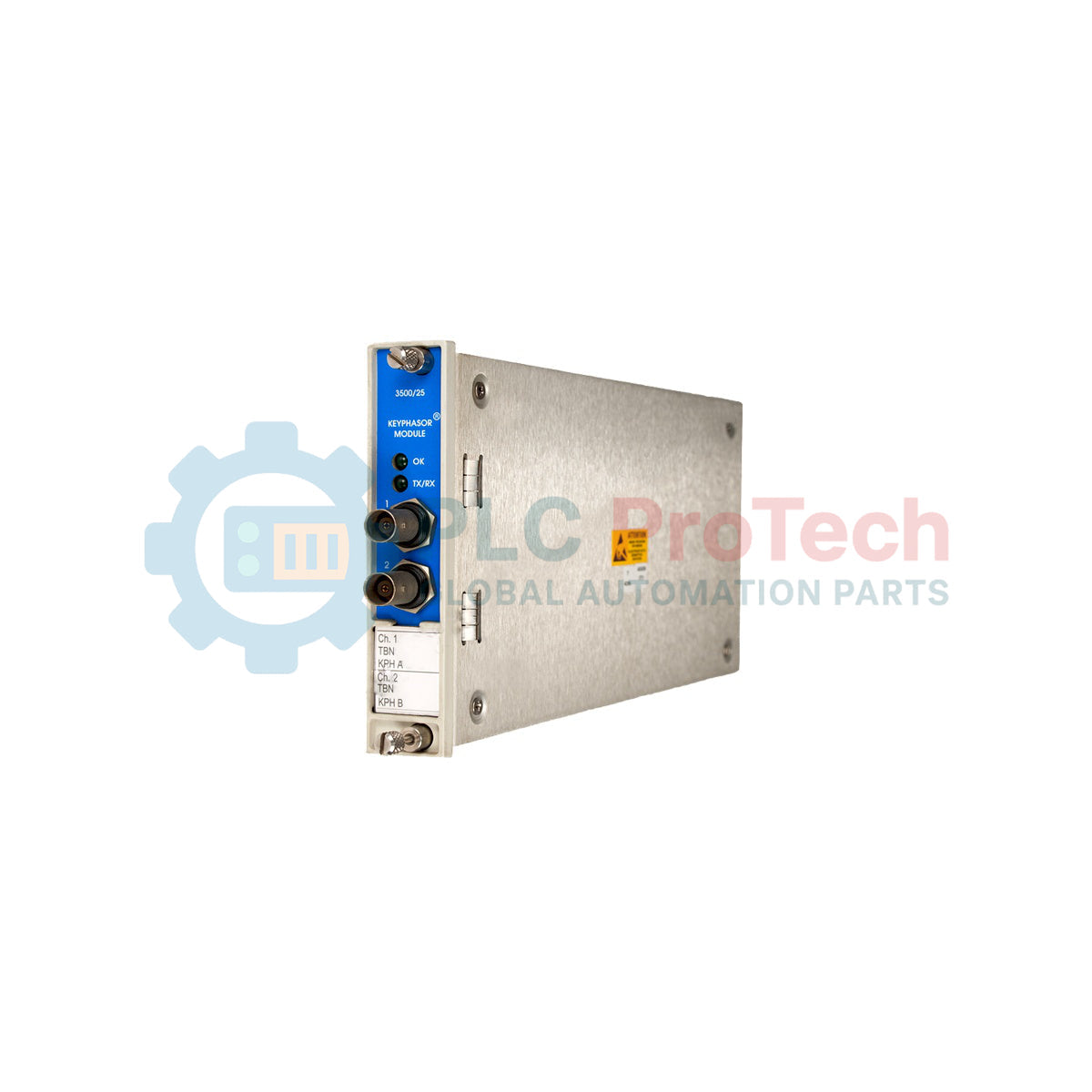

وحدة Keyphasor محسّنة Bently Nevada 3500/25-02-01-00 من سلسلة 3500

SKU 3500/25-02-01-00

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 3500/25-02-01-00

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدات حماية الآلات

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2000ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

تُنفَّذ معالجة إشارات مرجع الطور ضمن نظام حماية الآلات Bently Nevada 3500 بواسطة الوحدة 3500/25-02-01-00. توفر وحدة Keyphasor المحسّنة هذه، ذات نصف الارتفاع والأربع قنوات، قياسات مقياس سرعة الدوران ومرجع الطور مرة واحدة لكل دورة لمراقبة سرعة دوران العمود ومعلمات متجه الطور. وتقبل إشارات الإدخال من مجسات التقارب واللاقطات المغناطيسية، وتحول هذه النبضات الخام إلى إشارات Keyphasor رقمية تستخدمها وحدات المراقبة الأخرى عبر اللوحة الخلفية 3500.

يتضمن تكوين النظام لهذا الطراز تحديدًا بطاقتي Keyphasor ثنائيتَي القنوات بنصف الارتفاع (بإجمالي 4 قنوات)، مقترنتين بوحدة إدخال/إخراج ذات أطراف داخلية. يتولى هذا الإعداد قياس الطور وحساب السرعة وتنسيق مرشح التتبع، ما يتيح لبرامج التشخيص مثل System 1 ربط بيانات الاهتزاز والعمليات بموضع العمود.

الميزات

  • يوفر قياسات متعددة القنوات للسرعة والطور عبر أربع قنوات إجمالًا.
  • يقبل إشارات الإدخال من لاقطات مغناطيسية ومستشعرات تقارب ومحوّلات طاقة بصرية.
  • يلغي تصميم وحدة الإدخال/الإخراج ذات الأطراف الداخلية الحاجة إلى كتل أطراف خارجية.
  • يدعم إعدادات تهيئة Keyphasor الاحتياطية للحفاظ على الحماية في التطبيقات الحرجة.
  • قابل للتهيئة باستخدام برنامج تكوين الحامل 3500 لتحديد عتبات محوّلات الطاقة والتباطؤ الخاصة بها.
  • ينقل إشارات مرجعية للطور رقميًا عبر اللوحة الخلفية إلى جميع وحدات المراقبة المجاورة.

التطبيقات

  • مراقبة السرعة والطور في التوربينات البخارية والغازية والمائية.
  • تشخيص الضواغط والموسّعات الصناعية.
  • تحليل متجه الطور لعلب التروس والمضخات عالية السرعة.
  • حماية الآلات الدوارة في توليد الطاقة والبتروكيماويات.

المواصفات الفنية

الشركة المصنّعة Bently Nevada
رقم القطعة 3500/25-02-01-00
السلسلة نظام حماية الآلات 3500
نوع الوحدة وحدة Keyphasor محسّنة
خيار عدد القنوات (-02) بطاقتا Keyphasor بنصف الارتفاع وقناتين (4 قنوات إجمالًا)
خيار وحدة الإدخال/الإخراج (-01) وحدة الإدخال/الإخراج ذات النهايات الداخلية
خيار اعتماد الوكالة (-00) غير مطلوب
نطاق إشارة الدخل -0.8 V إلى -26.0 V (مستشعر Proximitor) أو +1.0 V إلى +12.0 V (التقاط مغناطيسي)
استهلاك الطاقة 3.2 واط (نموذجي)
درجة حرارة التشغيل -30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية
الرطوبة رطوبة نسبية 95% دون تكاثف
وزن الشحن التقريبي 2.0 kg

التوصيلات والواجهات

اسم الطرف وظيفة ترتيب الأطراف والوصف
KPH 1 / KPH 2 / KPH 3 / KPH 4 دخل الإشارة من محولات الطاقة Keyphasor
COM مسار العودة المشترك لمحولات الطاقة
-24 Vdc خرج مزود الطاقة لمحولات الطاقة الفعالة
SHLD طرف الدرع لإنهاء توصيلات الأسلاك الميدانية

إرشادات التركيب

  • موضع الفتحة: لا تُركَّب إلا في مواضع الفتحات المخصصة بنصف الارتفاع ضمن نظام الحامل 3500.
  • التوصيلات: استخدم كابلات مجدولة محمية عالية الجودة لجميع توصيلات محولات الطاقة لمنع الضوضاء الكهرومغناطيسية من التسبب في قراءات سرعة خاطئة.
  • التأريض: تأكد من تأريض الدرع عند طرف الحامل فقط (طرف SHLD) لتجنب حلقات التأريض.
  • التبديل أثناء التشغيل: اتبع إجراءات التفريغ الكهروستاتيكي (ESD) والسلامة المناسبة عند تركيب الوحدة أو إزالتها أثناء تشغيل الحامل.

FAQ

ما الوظيفة الأساسية لوحدة Bently Nevada 3500/25-02-01-00؟

وحدة 3500/25-02-01-00 هي وحدة Keyphasor محسّنة تعالج نبضات مرجعية للطور والسرعة مرة واحدة لكل دورة، واردة من مجسّات القرب أو اللواقط المغناطيسية، لتحديد سرعة دوران العمود وزاوية الطور.

ما التهيئة التي تحددها الخيارات -02-01-00؟

-02 تشير إلى بطاقتي قنوات بنصف ارتفاع، لكل منهما قناتان (بإجمالي 4 قنوات)، و-01 تحدد وحدة إدخال/إخراج بإنهاء داخلي، أما -00 فتعني عدم الحاجة إلى شهادات اعتماد من أي جهة.

هل تدعم وحدة Keyphasor هذه اللواقط المغناطيسية؟

نعم، فهي تدعم اللواقط المغناطيسية ومحولات القرب والمستشعرات الضوئية، مع مستويات إشارة دخل ضمن حدود الجهد المتوافقة.

هل يمكن تهيئة وحدة 3500/25 لإدخالات Keyphasor احتياطية؟

نعم، تتيح تهيئة نظام 3500 تعيين الوحدات في أزواج لتوفير إشارات Keyphasor احتياطية إلى اللوحة الخلفية، بما يضمن موثوقية النظام في حال تعطل أحد المستشعرات.
