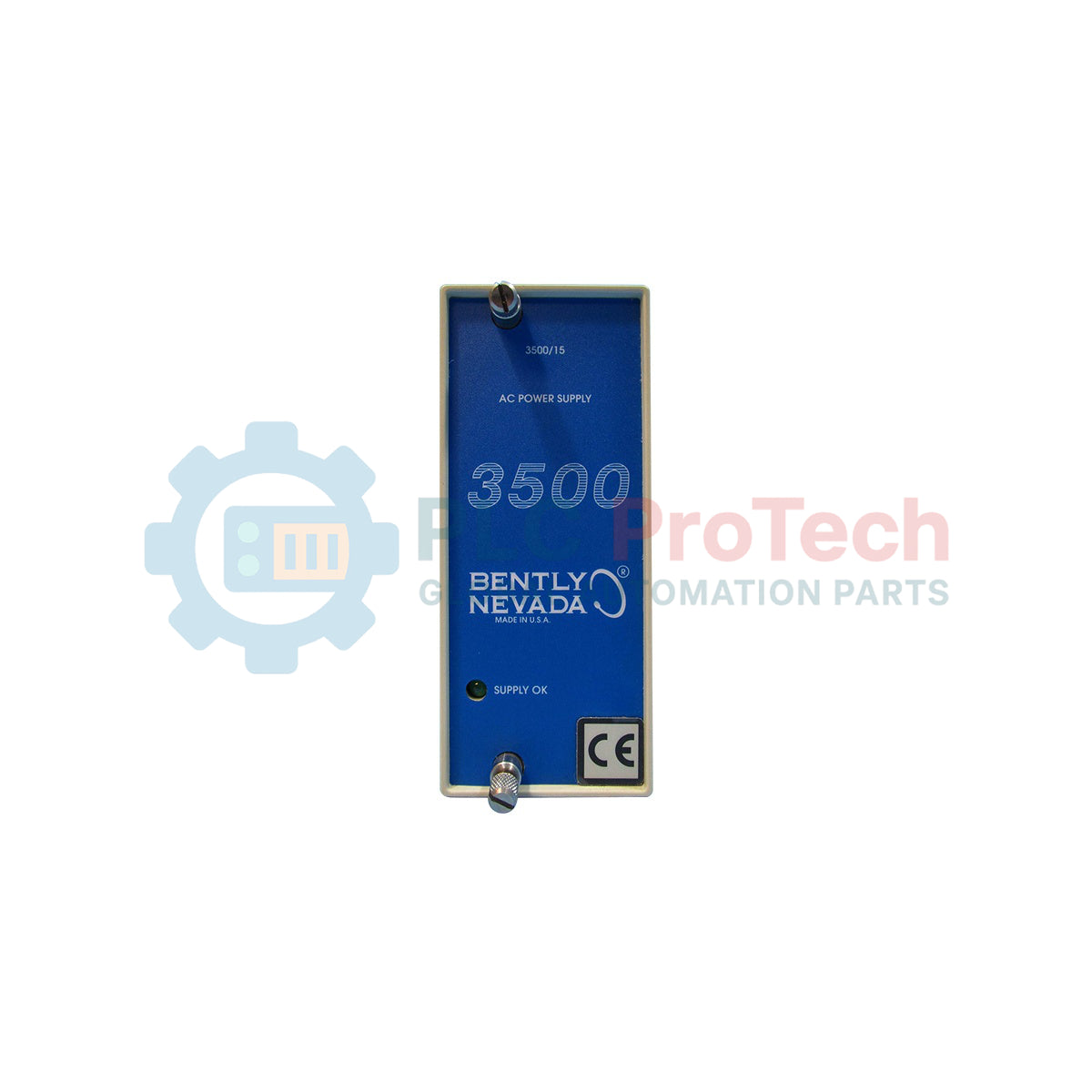

لضمان المراقبة المستمرة دون انقطاع ضمن نظام حماية الآلات الحيوي 3500، يوفّر Bently Nevada 3500/15-04-04-CN توزيعًا redundant وعالي الاستقرار للطاقة إلى جميع الوحدات المثبتة في الحامل. هذه الوحدة نصف الارتفاع مهيأة بمدخلَي تيار مستمر منخفض الجهد لقبول الطاقة من مصدرين مستقلين، مما يقلل خطر نقطة التعطل الوحيدة في إعدادات المراقبة الصناعية عالية التوافر. وباستخدام الترشيح عالي التردد والتنظيم الدقيق للجهد، تحمي الوحدة بطاقات القياس الداخلية الحساسة من العابرين الكهربائيين الخارجيين وانخفاضات الجهد الشائعة في المنشآت الصناعية الثقيلة.
| المعلمة | القيمة / المواصفات |
|---|---|
| الشركة المصنّعة | بنتلي نيفادا (بيكر هيوز) |
| رقم الجزء | 3500/15-04-04-CN |
| السلسلة | نظام حماية الآلات 3500 |
| نوع الوحدة | وحدة مصدر طاقة بنصف الارتفاع |
| نوع مصدر الطاقة (الفتحة العلوية) | 04 = تيار مستمر منخفض الجهد (20 إلى 30 فولت تيار مستمر) |
| نوع مصدر الطاقة (الفتحة السفلية) | 04 = تيار مستمر منخفض الجهد (20 إلى 30 فولت تيار مستمر) |
| نطاق جهد الدخل المقنن | 20 إلى 30 فولت تيار مستمر |
| خيار اعتماد الجهة | CN = اعتمادات إقليمية خاصة بكل بلد |
| بلد المنشأ | الولايات المتحدة الأمريكية (USA) |
| الوزن الصافي للوحدة | 1.39 كجم (3.06 رطل) |
| وزن الشحن (محسوب) | 3.00 كجم (6.61 رطل) |
| أبعاد العبوة (محسوبة) | 32.0 سم × 15.0 سم × 21.0 سم |
صُمم الطراز 3500/15-04-04-CN خصيصًا للتكامل مع هيكل سلسلة 3500 القياسي. ولا يمكن دمجه مع وحدات تيار متردد عالية الجهد ضمن تكوين أطراف الإدخال نفسه. تأكد من التحقق من موصلات التوصيل في اللوحة الخلفية لضمان توزيع التيار المستمر عند إجراء عمليات الترحيل من أنظمة 3500/15 القديمة المعتمدة على التيار المتردد.
في لوحات الحقل المغلقة التي تتجاوز فيها درجات حرارة التشغيل المحيطة 50 درجة مئوية، يؤدي تشغيل مزودات طاقة احتياطية إلى توليد نقاط ساخنة موضعية. نوصي بالحفاظ على خلوص تهوية لا يقل عن 1U مباشرة فوق الحامل، أو تركيب مجموعات مراوح داخلية للهيكل، لمنع الحمل الحراري الزائد وتقليل تآكل مكثفات التنعيم الإلكتروليتية في مزود الطاقة.
استخدم دائمًا سلكًا نحاسيًا متعدد الشعيرات عالي النقاء بمقياس 14 AWG للتعامل مع متطلبات التيار المرتفعة عند الحد الأدنى لعتبة 20 فولت تيار مستمر. قبل تشغيل الطاقة، تأكد من ربط تأريض الجهاز وتأريض هيكل الحامل بإحكام عند نقطة واحدة لمنع حلقات التأريض التي قد تُدخل ضوضاء عالية التردد إلى بطاقات اهتزاز الآلات المجاورة.
تحذير بالغ الأهمية: خطر كهربائي
تأكد من فصل التغذية بالكامل عن جميع قواطع دوائر التغذية الرئيسية منخفضة الجهد، وتأمينها بالقفل ووضع بطاقات التحذير عليها (LOTO)، قبل توصيل كتلة الأطراف أو إزالتها. قد يؤدي عدم تأمين مصدر الطاقة إلى حدوث قوس كهربائي عند الأطراف، وتلف اللوحة الخلفية للنظام، وإصابة الأفراد.
أدخل الوحدة نصفية الارتفاع بحذر في فتحات الطاقة اليسرى المخصصة في هيكل الحامل 3500 حتى تستقر بإحكام في موصلات اللوحة الخلفية.
أحكم ربط براغي التثبيت اليدوية المدمجة في اللوحة الأمامية يدويًا لتثبيت الوحدة ميكانيكيًا في مواجهة الاهتزاز.
وصّل موصلات التغذية الخارجية بجهد 24 فولت تيار مستمر بالأطراف المناسبة على كتلة أطراف الإدخال في الجزء الخلفي من الحامل، مع الحرص الشديد على الحفاظ على القطبية الصحيحة (+/-).
شغّل قاطع دائرة التغذية وتأكد من إضاءة مؤشر LED OK في اللوحة الأمامية باللون الأخضر، بما يشير إلى صحة جهد الخرج.
