الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/40M 140734-01
Country of origin:الولايات المتحدة
نوع المنتج: مراقب القرب
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 800ج
Dimensions: 2.6 سم × 25.8 سم × 24.0 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

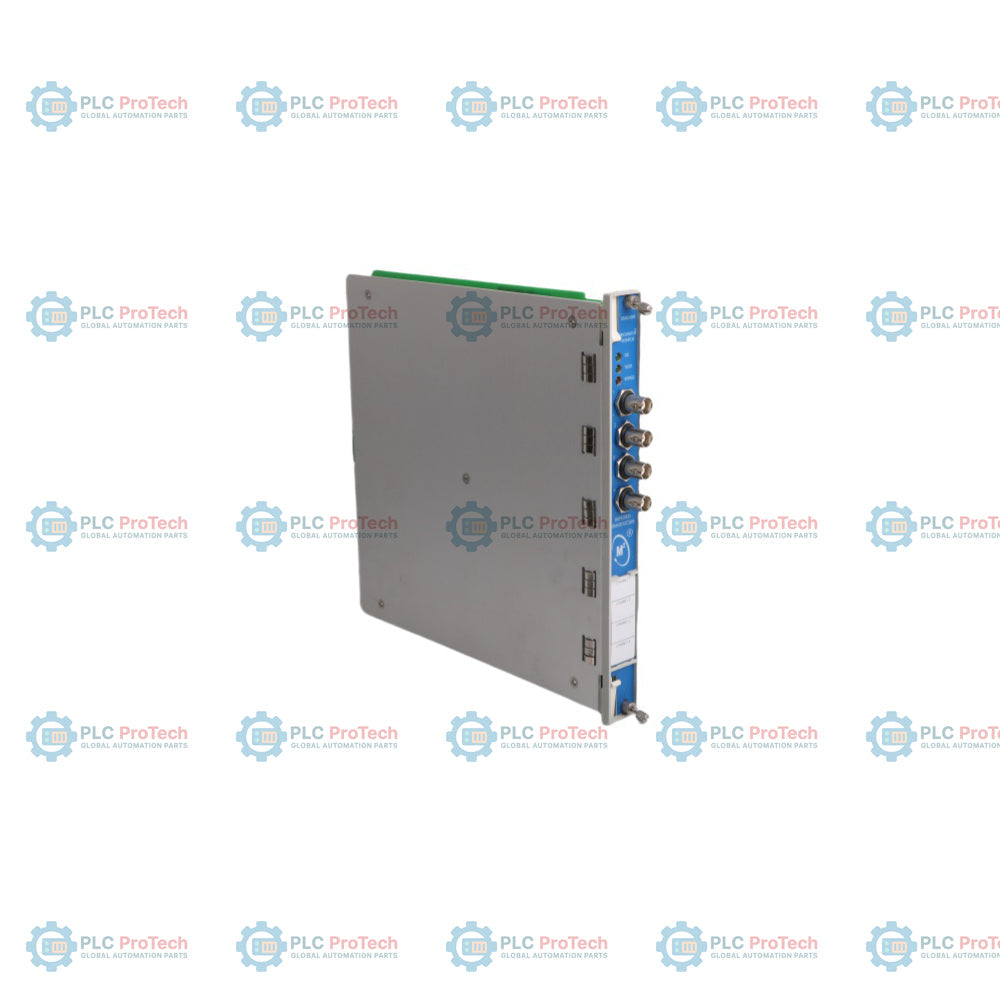

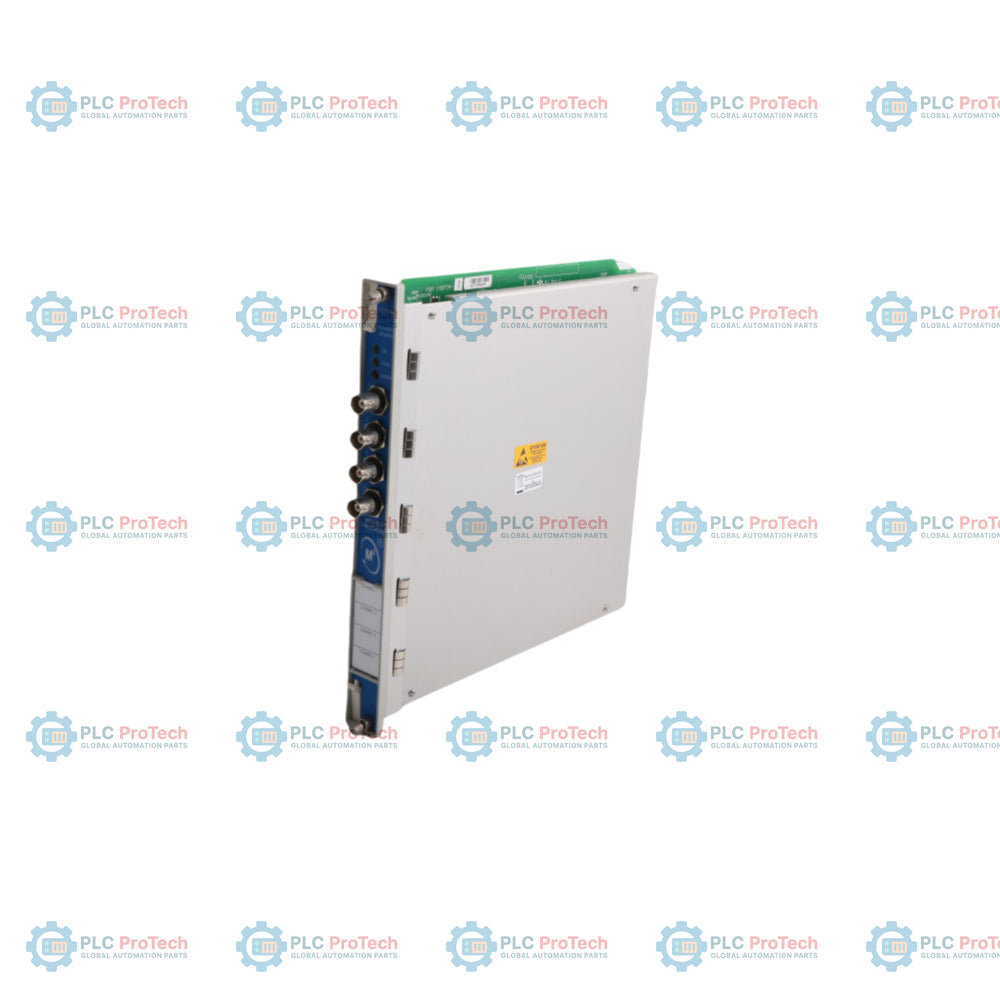

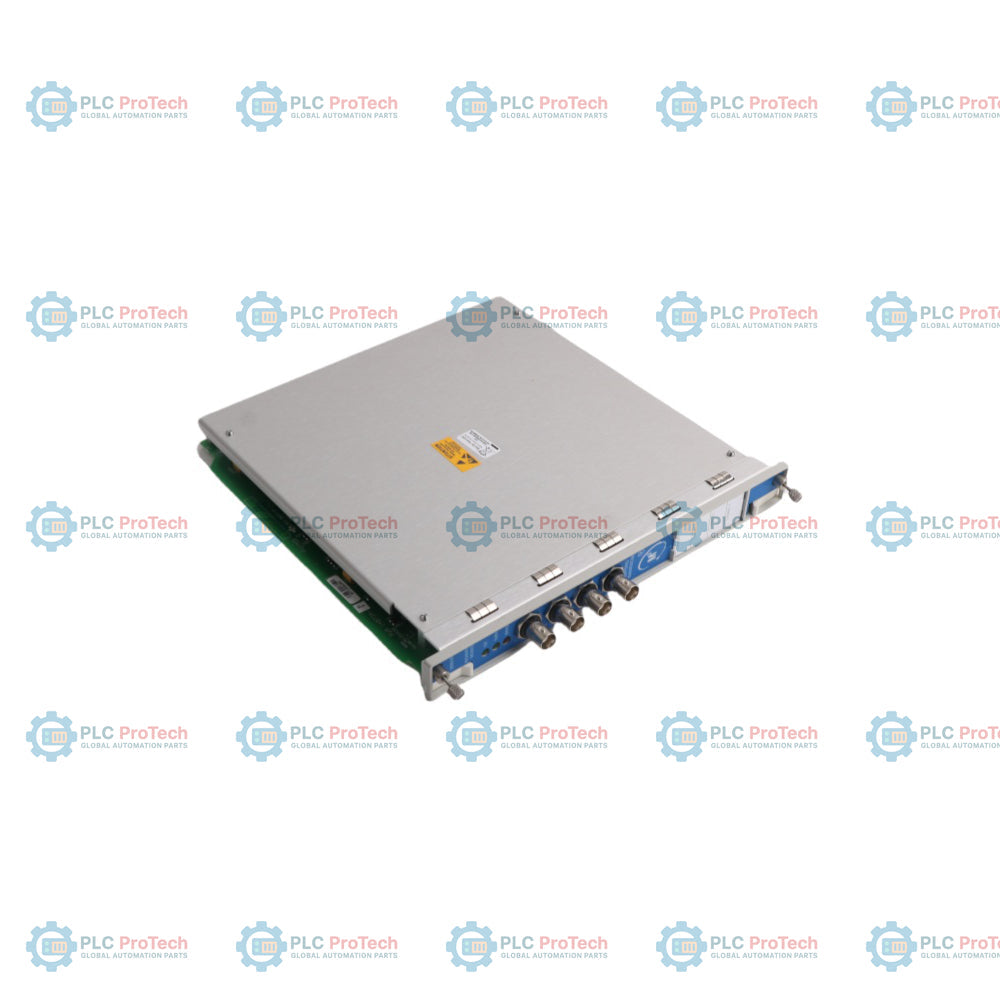

إن Bently Nevada 3500/40M (رقم الجزء: 140734-01) هو وحدة مراقبة عالية الأداء لحماية الآلات، بأربع قنوات، ومصممة لنظام حماية الآلات من السلسلة 3500. تستقبل الوحدة مدخلات تناظرية مستمرة من محوّلات قرب مختلفة من Bently Nevada، وتكيّف الإشارات لتتبّع مؤشرات العمود المهمة، بما في ذلك الاهتزاز الشعاعي واللامركزية وموضع الدفع المحوري وREBAM والتمدد التفاضلي.
تُقارَن المعلمات المعالَجة باستمرار بنقاط ضبط الإنذار القابلة للبرمجة من قِبل المستخدم لتنفيذ عمليات إيقاف طارئة آلية للآلة. ويمثل تكوين 140734-01 التخطيط الأساسي لأجهزة الإنهاء الداخلي، الذي يربط اللوحة الخلفية للنظام مباشرةً بالمستشعرات الميدانية. وتوفر هذه الوحدة بيانات حماية الآلات لمشغلي المصنع، مع إخراج متغيرات التشخيص إلى شبكات إدارة الأصول.
| المعلمة | المواصفة |
| العلامة التجارية | Bently Nevada |
| الطراز | 3500/40M |
| رقم جزء اللوحة الرئيسية | 140734-01 |
| نوع المنتج | وحدة مراقبة Proximitor |
| توافق النظام | نظام حماية الآلات من السلسلة 3500 |
| سعة القنوات | 4 قنوات مستقلة لكل وحدة |
| هدف إدخال الإشارة | محوّلات القرب بالتيارات الدوامية |
| تخطيط الإنهاء | واجهة الإنهاء الداخلي |
| الوظائف القابلة للبرمجة | الاهتزاز الشعاعي، موضع الدفع المحوري، اللامركزية، REBAM |
| معلمات نقاط الإنذار | مستويان للتنبيه ومستويان للخطر لكل قناة نشطة |
| سرعة معالجة الإشارة | أخذ عينات تناظرية مستمرة في الوقت الفعلي |
| مؤشرات الحالة | مصابيح LED أمامية للوحة OK وTX/RX والتجاوز |
| الأبعاد (العرض×الارتفاع×العمق) | 2.6 سم × 25.8 سم × 24.0 سم |
| الوزن الصافي للمنتج | 0.80 كجم |
| بلد المنشأ | الولايات المتحدة (USA) |
تتطلب صيانة الآلات التوربينية الصناعية تتبّع أرقام أجزاء الوحدات بدقة لضمان التوافق مع اللوحات الخلفية للحامل وإعدادات المراقبة الحالية.
تعيين نوع الوحدة: 3500/40M
معرّف تجميعة الأسلاك المطبوعة الرئيسية (PWA): 140734-01
النوع الفرعي لمكوّن الإدخال/الإخراج: وحدة إدخال/إخراج Proximitor مع إنهاء داخلي
قواعد تهيئة أزواج القنوات
يعالج 3500/40M إشارات القرب الواردة باستخدام مسارات قنوات مزدوجة (القناتان 1 و2، والقناتان 3 و4). عند تعيين الأوضاع الوظيفية عبر برنامج تهيئة الحامل 3500، يجب أن تتوافق الخيارات المبرمجة مع إرشادات التهيئة المزدوجة. على سبيل المثال، يمكنك تنفيذ وظيفتي مراقبة متميزتين كحد أقصى في الوقت نفسه عبر زوج واحد، شريطة تطابق معدلات أخذ العينات للمحوّلات الأساسية. ستؤدي أنواع المستشعرات غير المتطابقة في زوج قنوات مشترك إلى أخطاء في التحقق من البرنامج الثابت أثناء تحميلات التهيئة.
توصيلات الأسلاك الميدانية ذات النهايات الداخلية
نظرًا إلى أن 140734-01 يحتوي على نهايات توصيل داخلية، تتصل كابلات تمديد مستشعرات المجال مباشرة بأطراف التوصيل اللولبية في الجزء الخلفي من الوحدة.
التحضير: أزل عازل الأسلاك الفردية بطول 7 مم بالضبط.
الكابلات: استخدم كابلات ثلاثية الأسلاك مجدولة ومحمية لكل وصلة مسبار (الطاقة، الإشارة، الاتصال) لعزل النظام عن التداخل الكهرومغناطيسي.
التأريض: صِل دروع الكابلات الخارجية بناقل تأريض الأجهزة المخصص داخل حاوية الحامل.
بروتوكول الاستبدال أثناء التشغيل
تدعم الوحدة 3500/40M الاستبدال أثناء التشغيل بينما يظل الحامل الأساسي مزودًا بالطاقة. ومع ذلك، تؤدي إزالة وحدة مراقبة نشطة فورًا إلى فصل مرحل "OK" ودفع القنوات التابعة إلى حالة غير صالحة.
غيّر مفتاح القفل الفعلي للحامل من الوضع "RUN" إلى الوضع "PROGRAM".
فعّل علامات تجاوز القنوات البرمجية.
استخرج اللوحة التالفة 140734-01 لتجنب تشغيل عمليات إيقاف طارئة زائفة للآلة.
س: ما الفرق الوظيفي بين 3500/40M ووحدات المراقبة 3500/40 الأقدم؟
ج: يشير التصنيف "M" إلى إمكانات معالجة محسّنة. يتميز 3500/40M بحلقات معالجة إشارات داخلية أسرع، وسجلات ذاكرة موسعة لتسجيل البيانات العابرة، وإخراج أكثر كفاءة للقيم الساكنة المستمرة إلى شبكات التحكم الحديثة.
س: ما محولات المجال التي يمكن دمجها مع الوحدة 140734-01؟
ج: هذه الوحدة محسّنة لأنظمة محولات القرب Bently Nevada مقاس 8 مم و11 مم و25 مم. وهي تتعامل مع أطوال حلقات قياسية تبلغ 5 أمتار و9 أمتار، وتحول قيم جهد الفجوة الخام إلى قراءات معايرة للاهتزاز أو الموضع.
س: كيف تساعد مؤشرات LED الموجودة على اللوحة الأمامية في استكشاف الأعطال تشخيصيًا؟
أخضر ثابت "OK": تشغيل طبيعي.
وميض أحمر "OK": عطل في الأجهزة الداخلية أو عدم تطابق في الإعدادات.
وميض كهرماني "TX/RX": اتصال نشط عبر خطوط ناقل البيانات الداخلية للحامل.
