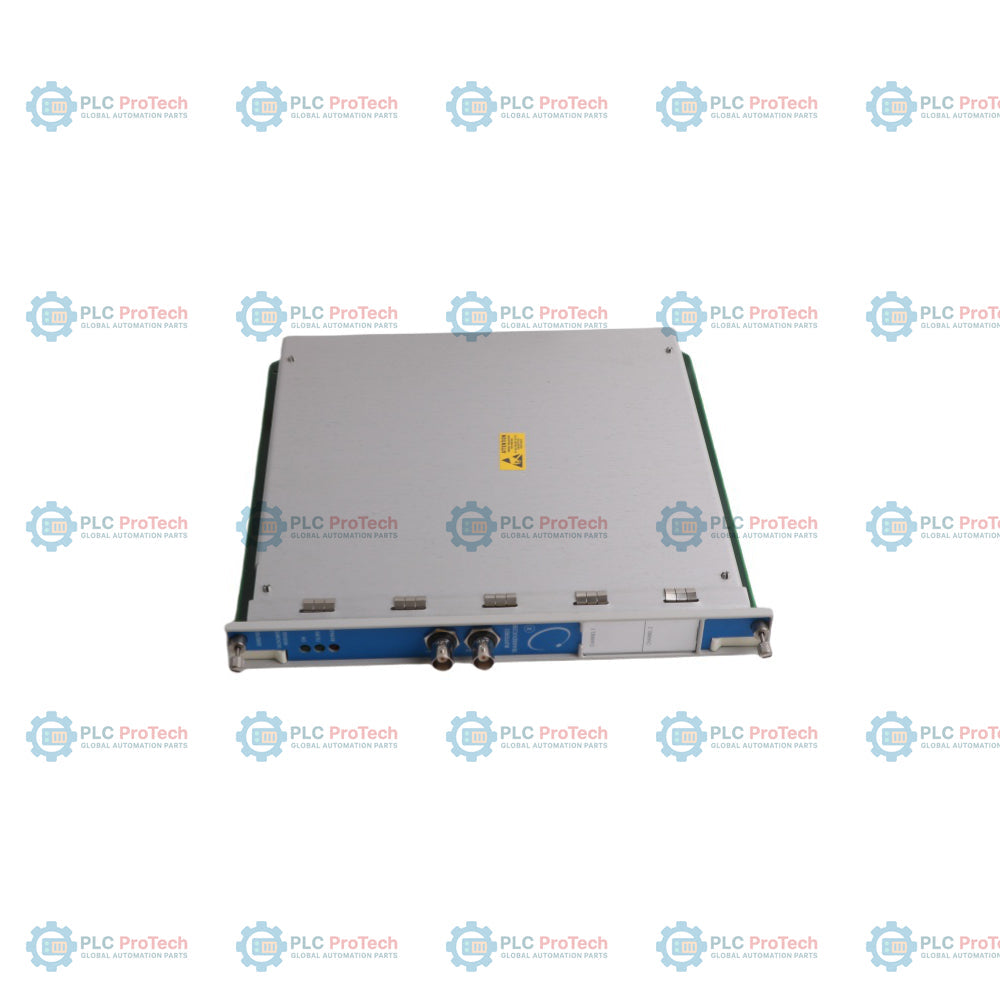

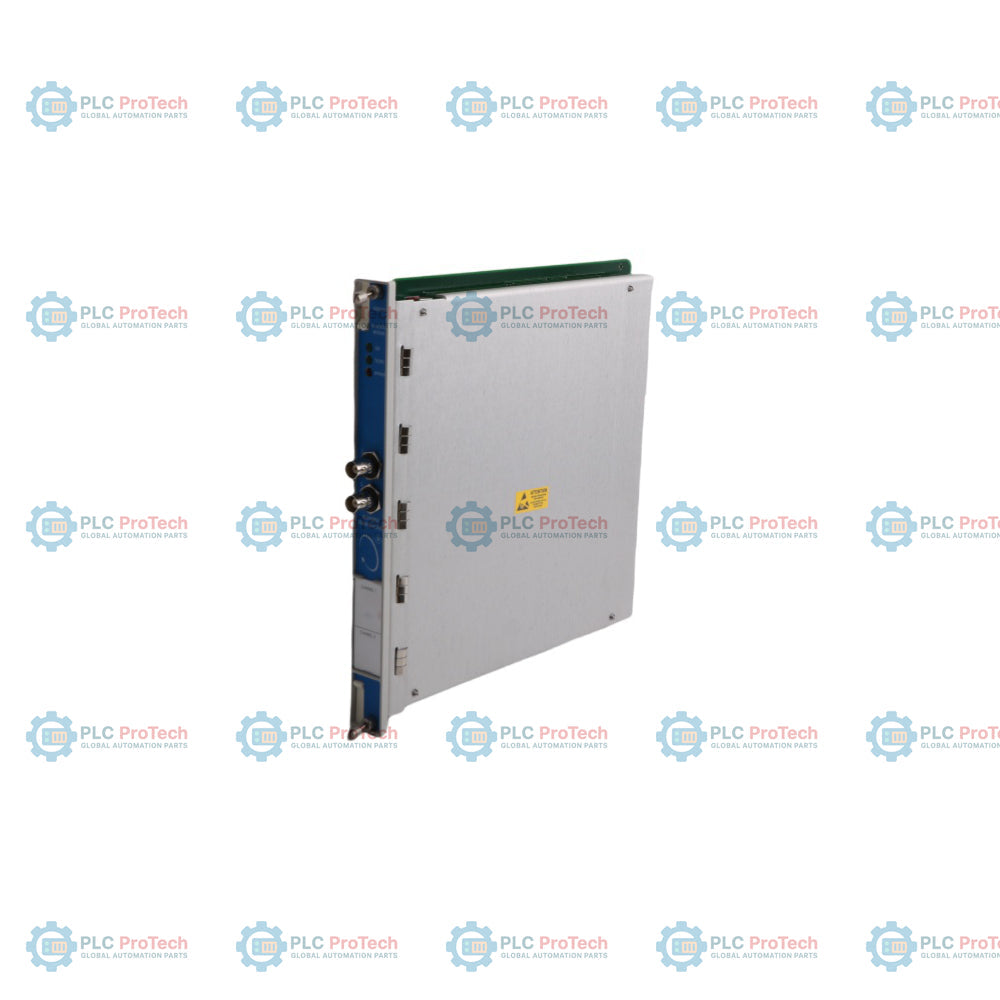

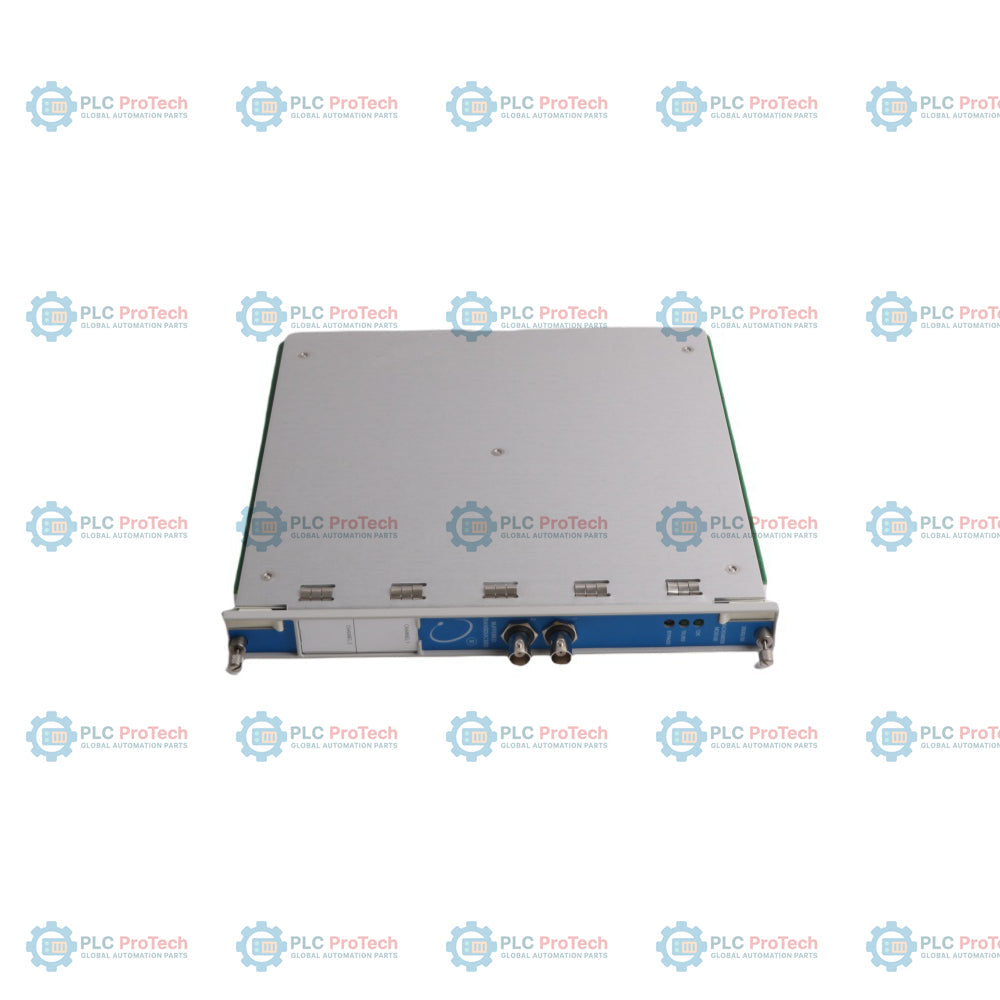

Bently Nevada 3500/50 133388-02 وحدة مقياس سرعة الدوران

الوصف

الـ 3500/50، المعيّن تحت رقم قطعة الغيار 133388-02، هو مكوّن عتادي ثنائي القنوات مصمم لتحديد سرعة دوران العمود، أو تسارع الدوّار، أو اتجاه الدوّار ضمن نظام حماية الآلات 3500. تتصل الوحدة مباشرة بمحولات المجسات التقاربية الخام أو اللاقِطات المغناطيسية السلبية لمراقبة ديناميكيات الأصل المادي. وبوصفها طبقة واجهة تحليلية، تقارن باستمرار بيانات التردد المكتسبة بنقاط ضبط الإنذار القابلة للبرمجة من المستخدم، فتغيّر حالاتها لتفعيل إنذارات السلامة الآلية عند تجاوز العتبات. ومن خلال تهيئتها باستخدام برنامج تكوين الحامل 3500، يمكن للوحدة تزويد شبكة اللوحة الخلفية بإشارات Keyphasor مهيّأة، مما يلغي الحاجة إلى تركيبات مستقلة لأجهزة Keyphasor. ويُخرج الجهاز إشارة مسجل تناظرية مستقلة بتيار من ‎+4 إلى ‎+20 ملي أمبير لكل قناة قياس، لتزويد عمليات المصنع وأدوات التسجيل بمؤشرات تشخيصية حتمية.

الميزات

• إمكانات لقناتين مستقلتين لتتبع التردد متعدد النقاط أو اتجاه الدوران.
• قبول متعدد الاستخدامات للمستشعرات يدعم كلاً من أنظمة المجسات التقاربية بالتيارات الدوامية واللاقِطات المغناطيسية السلبية.
• أربعة خيارات قياسية للبرامج الثابتة تشمل مراقبة السرعة، ونطاق السرعة، والسرعة الصفرية، والتسارع، وتتبع الدوران العكسي.
• منطق متكامل للاحتفاظ بالقيمة القصوى يلتقط أقصى سرعة أمامية، وأقصى سرعة عكسية، وإجمالي عدد الدورات العكسية.
• توزيع داخلي لإشارات الحامل ينقل بيانات مرجعية مهيّأة من Keyphasor إلى أجهزة المراقبة المجاورة من سلسلة 3500.

التطبيقات

• تتبّع سرعة عمود دوّار توربينات البخار والغاز الصناعية ومراقبة ذروة الدوران.
• مراقبة تسارع ضاغط غاز طرد مركزي للعمليات وواجهة الإيقاف الطارئ.
• التحقق من انعدام سرعة مروحة برج تبريد واسع النطاق والإخطار بالدوران العكسي.
• مراقبة نسبة سرعة عمود الإدخال إلى عمود الإخراج في علبة تروس صناعية عالية القدرة.

معلومات الطلب

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• التأريض: وصّل دروع كابلات مستشعرات المجال صراحةً بمسامير SHLD المخصصة على كتل التوصيل الخلفية لإنشاء مسار فاراداي فعال ضد الضوضاء الكهربائية عالية التردد.
• محاذاة الفتحة: أدخل الوحدة الأمامية الرئيسية في أي موضع فتحة متاح بكامل الارتفاع، وادفعها بإحكام على امتداد مسارات المحاذاة حتى تتعشق البطاقة مع خطوط طاقة اللوحة الخلفية للحامل.
• استثناءات المستشعرات: لا تُعيّن مداخل اللواقط المغناطيسية إلى وظائف الإخطار بالسرعة الصفرية أو الدوران العكسي، إذ لا يمكن لسرعة العمود المنخفضة توليد إشارات حواف حادة لتفسير المُشغِّل بشكل صحيح.
• سلامة التهوية: تأكد من الحفاظ على مسارات الخلوص في كل من منطقة الواجهة الأمامية ومنطقة الواجهة الخلفية، لتسهيل مسارات التبريد بالهواء القسري المحيط عبر هيكل الجهاز.

الامتثال والشهادات

• توجيهات علامة CE: EN50081-2 الانبعاثات المشعة والمُوصَّلة (الفئة A)، EN50082-2 معيار قابلية التأثر الصناعي.
• توجيهات الجهد المنخفض: EN 61010-1 متطلبات السلامة البيئية للمعدات الكهربائية.
• CSA / NRTL / C: معتمدة للتركيبات من الفئة I، القسم 2، المجموعات من A إلى D، عند دمجها مع وحدات إنهاء قياسية مطابقة.

الأسئلة الشائعة الفنية وأسئلة التوريد

س: هل يمكن لهذا الجهاز التحكم بشكل مستقل في صمامات فصل زيادة سرعة الآلات في المصنع؟ ج: لا، فوحدات مقياس سرعة الدوران من Bently Nevada ليست مصممة كمكونات للتحكم المستقل في السرعة أو الحماية المباشرة من زيادة السرعة، إذ تفتقر إلى التكرار البنيوي الأساسي اللازم لوظائف فصل الآلات.

س: ما الفرق التشغيلي الفعلي بين رقم الجزء 133388-02 وتسمية سلسلة 3500/50؟ ج: تحدد 3500/50 عائلة تصميم وحدة مقياس سرعة الدوران الوظيفية ككل، بينما يحدد المرجع 133388-02 معرّف مكوّن الغيار المحدد في المستودع لتجميعة البطاقة الأمامية.

س: هل تُعد المعايرة اليدوية ضرورية لحلقة الخرج التناظرية عند التركيب؟ ج: لا، فلا حاجة إلى إجراءات معايرة ميدانية، إذ تُعالَج جميع نطاقات دخل أجهزة الإرسال، وعتبات الجهد، والمعلمات المنفصلة رقميًا باستخدام طبقة برنامج 3500.

س: هل يمكن تعيين لاقط مغناطيسي بأمان للتحقق من سلوك الدوران العكسي؟ ج: لا، إذ تفشل اللواقط المغناطيسية السلبية في توفير حافة إشارة مميزة أو نظيفة أثناء دورات العمود البطيئة أو المتوقفة، ما قد يتسبب في أعطال خطيرة أو تتبّع غير صحيح للاتجاه ضمن طبقة المنطق.

س: كيف يؤثر حدوث قصر خارجي مفاجئ في حلقة المسجل التناظرية على تتبّع السرعة الإجمالي؟ ج: تظل عمليات تتبّع السرعة الأساسية، ومراقبة الإنذارات، ومعالجة اللوحة الخلفية غير متأثرة تمامًا بأعطال القصر في حلقات خط المسجل الخارجي.
