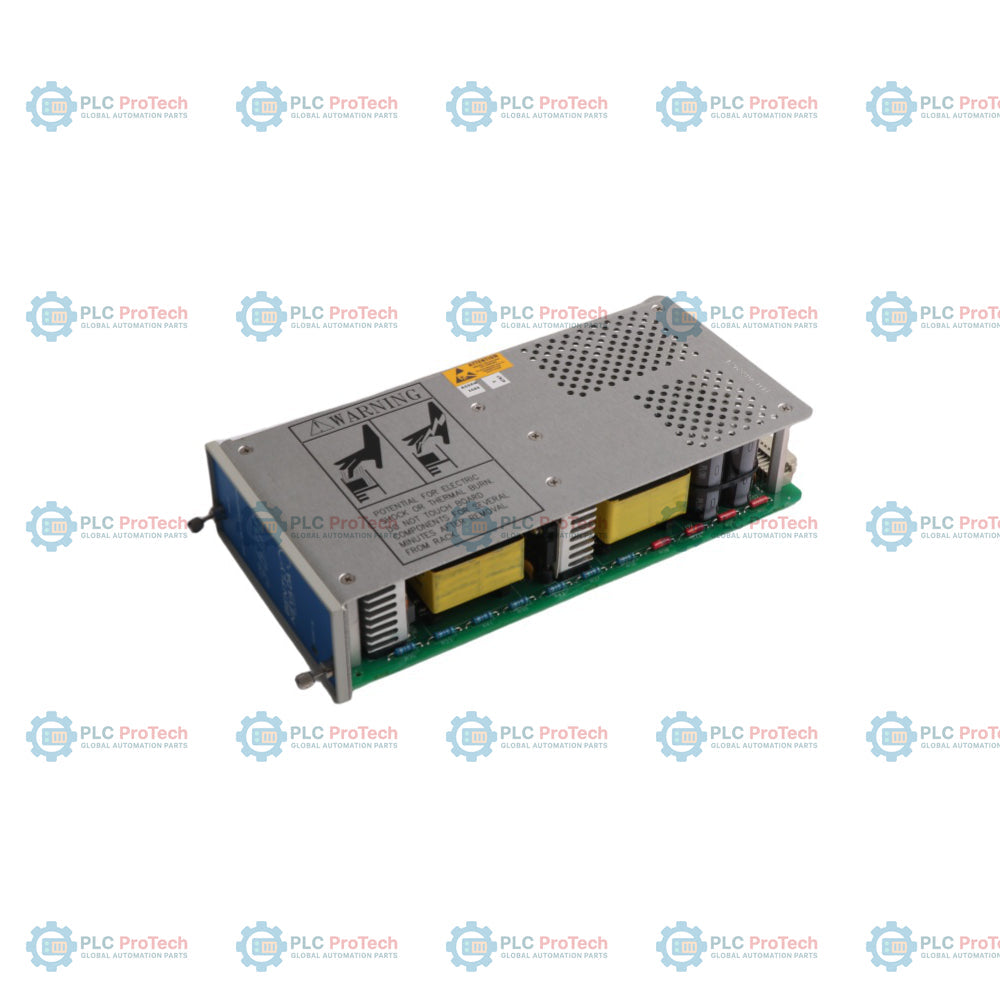

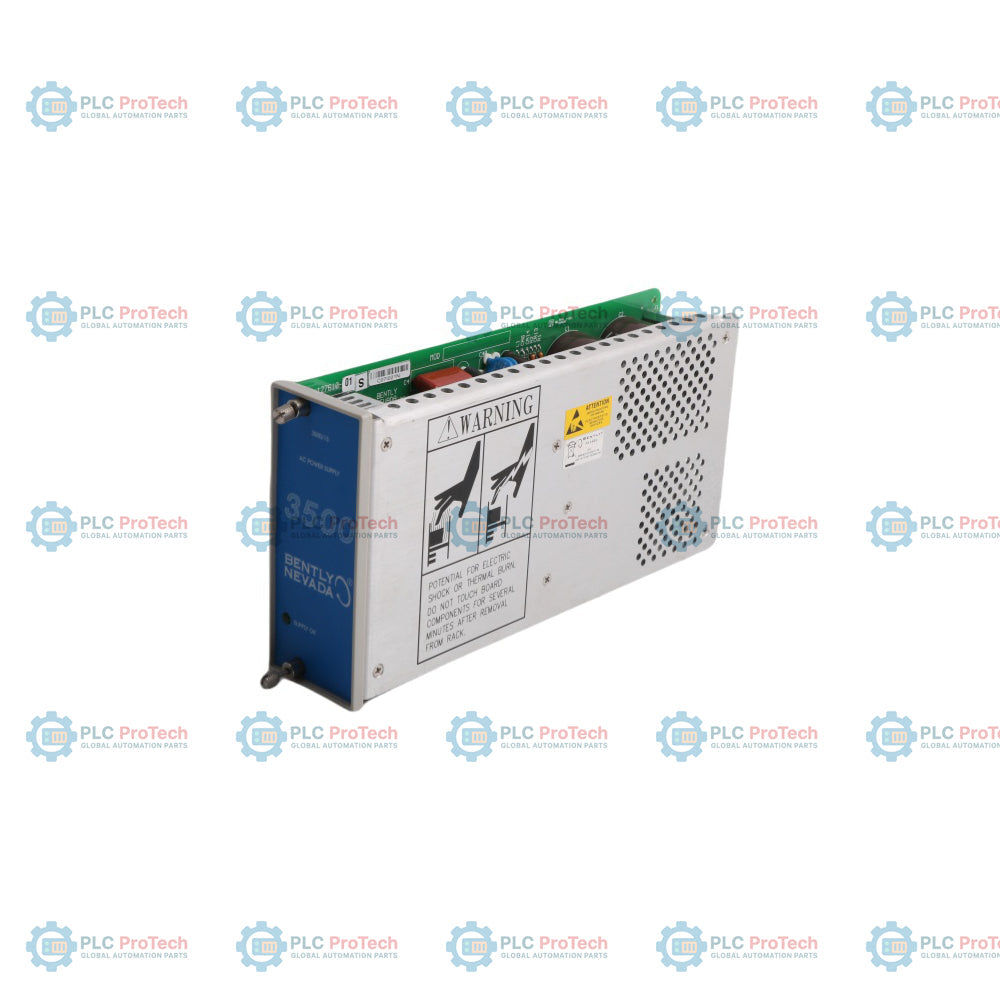

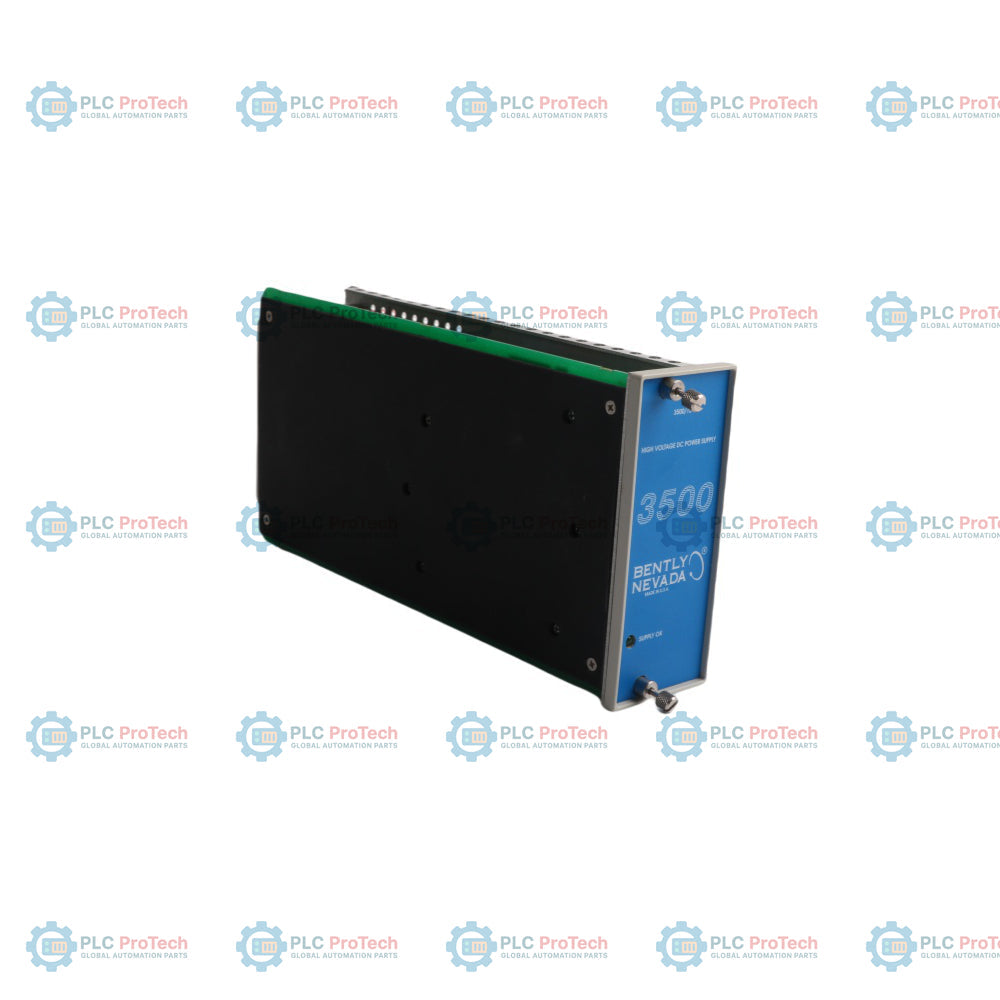

وحدة إمداد الطاقة بالتيار المستمر عالي الجهد القديمة Bently Nevada 129486-01 3500/15

SKU 129486-01

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 129486-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة تزويد الطاقة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1390ج
Dimensions: 120.7 مم × 50.8 مم × 251.5 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

تُعد 129486-01 وحدة إمداد طاقة تيار مستمر عالي الجهد قديمة 3500/15 مصممة لتوفير طاقة منظمة لحامل نظام حماية الآلات الكامل من سلسلة 3500. تقبل هذه الوحدة نصف الارتفاع إدخال تيار مستمر عالي الجهد وتحوله إلى مستويات منظمة بدقة، مناسبة لتشغيل وحدات المراقبة الأخرى المدمجة في نظام 3500. يستوعب حامل نظام 3500 ما يصل إلى مصدرَي طاقة في الوقت نفسه على الجانب الأيسر، مما ينشئ بنية طاقة فائضة بالكامل، حيث يعمل المصدر الموجود في الفتحة السفلية كمصدر الطاقة الأساسي، بينما يعمل المصدر الموجود في الفتحة العلوية كمصدر احتياطي. يمكن إدخال أي من وحدتي إمداد الطاقة أو إزالته أثناء التشغيل الفعلي دون التسبب في أي انقطاع لوظائف نظام الحامل، شريطة أن يظل مصدر طاقة ثانٍ قيد التشغيل.

الميزات

دعم التشغيل المتكرر: تتيح تركيب وحدتين في الوقت نفسه داخل إطار حامل واحد لإنشاء ترتيب أمان آلي يضم وحدة أساسية وأخرى احتياطية.
إمكانية التبديل السريع أثناء التشغيل: تدعم الإزالة أو الإدخال الآمن للوحدات الفردية دون مقاطعة تشغيل حماية الآلات.
قواطع أمان مدمجة: تتميز بحماية مدمجة من زيادة الجهد، تؤدي إلى فتح المصهر في وحدة إدخال الطاقة لتأمين المكونات الإلكترونية الداخلية.
مؤشر تشخيص الحالة: تتضمن اللوحة الأمامية مصباح LED أخضر مخصصًا يحمل اسم "SUPPLY OK" لتوفير تأكيد مرئي فوري على التشغيل السليم لوحدة الطاقة.

التطبيقات

تركيبات البنية التحتية لطاقة احتياطية عالية الجهد بالتيار المستمر لحماية الآلات الدوارة الحرجة.
استبدال وحدة طاقة احتياطية في حوامل مراقبة التوربينات البخارية والغازية على مستوى المرافق.
توفير طاقة مستمر للضواغط الصناعية الطاردة المركزية الكبيرة للهواء والغاز التي تستخدم حوامل سلسلة 3500.

معلومات الطلب

رمز الخيار	تعيين الفتحة	نوع مصدر الطاقة
03	الفتحة العلوية / الفتحة السفلية	تيار مستمر عالي الجهد قديم (من 88 إلى 140 فولت تيار مستمر)

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	بنتلي نيفادا (إحدى شركات بيكر هيوز)
رقم الطراز	129486-01
تعيين الوحدة	وحدة إمداد طاقة تيار مستمر عالي الجهد قديمة 3500/15
جهد الإدخال الاسمي	88 إلى 140 Vdc
أقصى سحب للتيار في الحامل الكامل	2.5 A
الحماية من الجهد المنخفض خارج النطاق	لا يتسبب في تلف مصدر الطاقة أو وحدة PIM
الحماية من الجهد الزائد خارج النطاق	يتسبب في فتح المصهر الموجود في وحدة PIM المطابقة
الحد الأدنى لتحميل النظام	لا يتطلب حد أدنى لتحميل الحامل
نطاق درجة حرارة التشغيل	-30 degC إلى +65 degC
نطاق درجة حرارة التخزين	-40 degC إلى +85 degC
حدود الرطوبة النسبية	95%، دون تكاثف
الأبعاد الفعلية للوحدة (الارتفاع × العرض × العمق)	120.7 مم × 50.8 مم × 251.5 مم (4.75 بوصة × 2.0 بوصة × 9.9 بوصة)
الوزن الفعلي للوحدة	1.39 كجم (3.06 رطل)

إرشادات التركيب

تهيئة الفتحات: ركّب مصدر الطاقة حصريًا في مواضع الفتحات المخصصة بنصف الارتفاع الموجودة في أقصى الجانب الأيسر من حامل نظام 3500.
توزيع التكرار: عند تركيب زوج احتياطي، ضع مصدر الطاقة الأساسي في موضع الفتحة السفلية ووحدة النسخ الاحتياطي الثانوية مباشرة في موضع الفتحة العلوية.
حماية عزل الإدخال: تحقق من تركيب وحدة إدخال طاقة التيار المستمر ذات الجهد العالي (PIM) المقترنة مباشرة خلف فتحة مصدر الطاقة المخصصة قبل توصيل خطوط الطاقة.
الإدارة الحرارية: تأكد من بقاء درجات الحرارة المحيطة للخزانة ضمن حد التشغيل المحدد من -30 degC إلى +65 degC للحفاظ على العمر الافتراضي للمكونات الداخلية.

الامتثال والشهادات

توجيه التوافق الكهرومغناطيسي: يستوفي متطلبات توجيه الجماعة الأوروبية 2014/30/EU استنادًا إلى معياري EN 61000-6-2 (الحصانة الصناعية) وEN 61000-6-4 (الانبعاثات الصناعية).
السلامة الكهربائية: متوافق مع توجيه الجهد المنخفض 2014/35/EU ومعايير التصميم EN 61010-1.
السلامة البيئية: متوافق مع قيود التوجيه الأوروبي ROHS‏ 2011/65/EU.
التصنيفات البحرية: مسجل رسميًا وفق قواعد تصنيف DNV GL للسفن والوحدات البحرية، إلى جانب قواعد ABS لقواعد التصنيف، الجزء 1.
معايير المناطق الخطرة: معتمد للتطبيقات من الفئة I، المنطقة 2 ‏(AEx/Ex nA nC ic IIC T4 Gc / AEx/Ex ec nC ic IIC T4 Gc) والفئة I، القسم 2، المجموعات A وB وC وD ضمن نطاق درجات حرارة يتراوح من -20 degC إلى +65 degC.

FAQ

ماذا يحدث لمصدر الطاقة عند حدوث حالة انخفاض جهد الدخل؟

لا تتسبب حالة انخفاض الجهد في إلحاق أي ضرر بوحدة مصدر الطاقة أو بوحدة إدخال الطاقة المرتبطة بها.

هل يتطلب مصدر الطاقة حدًا أدنى من الحمل للعمل بأمان؟

لا، لا يوجد حد أدنى لحمل الرف مطلوب لكي تعمل وحدة مصدر الطاقة هذه بصورة صحيحة.

هل يمكن استبدال وحدة مصدر الطاقة أثناء تشغيل الرف 3500؟

نعم، لا تؤدي إزالة وحدة مصدر الطاقة أو إدخالها إلى تعطيل تشغيل الرف، ما دام مصدر طاقة ثانٍ مثبتًا ونشطًا.

ما المؤشر المرئي الأساسي المستخدم للتحقق من حالة تشغيل الوحدة؟

تحتوي اللوحة الأمامية على مؤشر LED أخضر مخصص باسم 'SUPPLY OK'، ويظل مضاءً عندما يعمل مصدر الطاقة بصورة صحيحة.
