الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/44M 176449-03
Country of origin:الولايات المتحدة
نوع المنتج: مراقب اهتزازات للتوربينات الغازية المشتقة من الطائرات
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

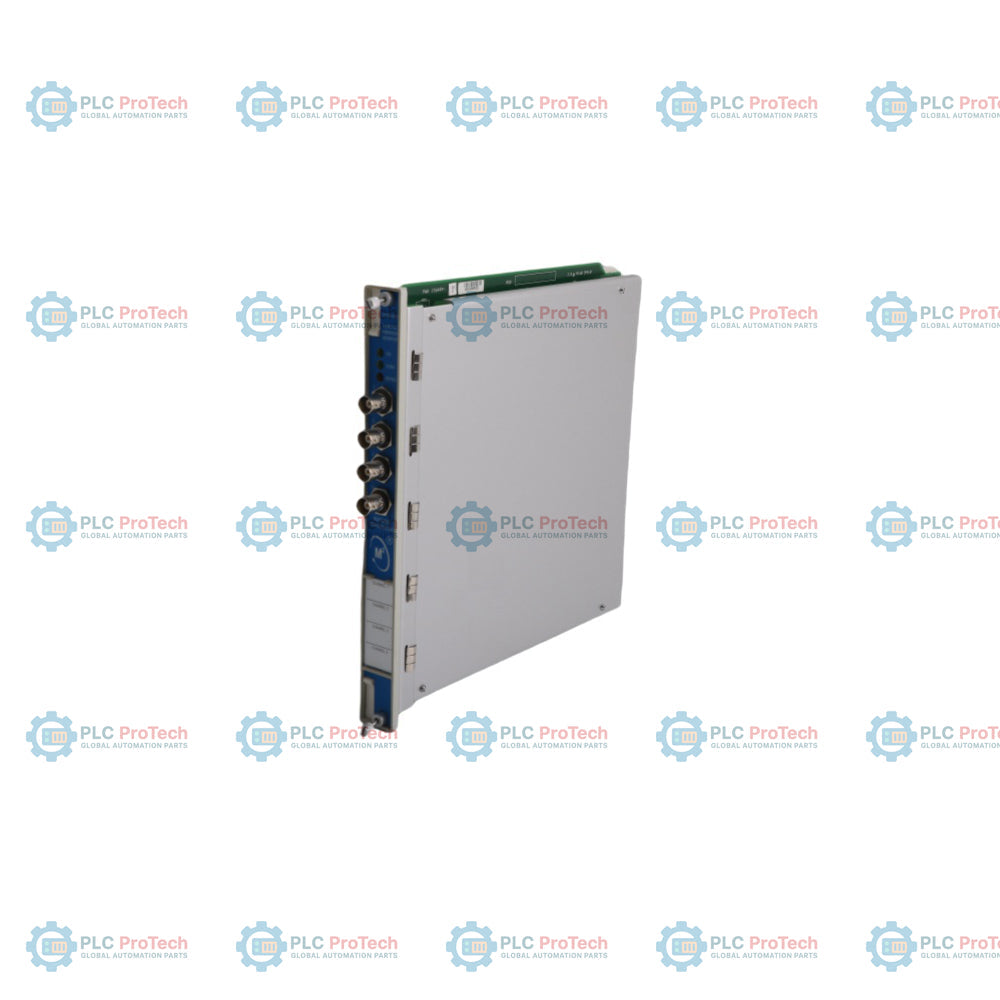

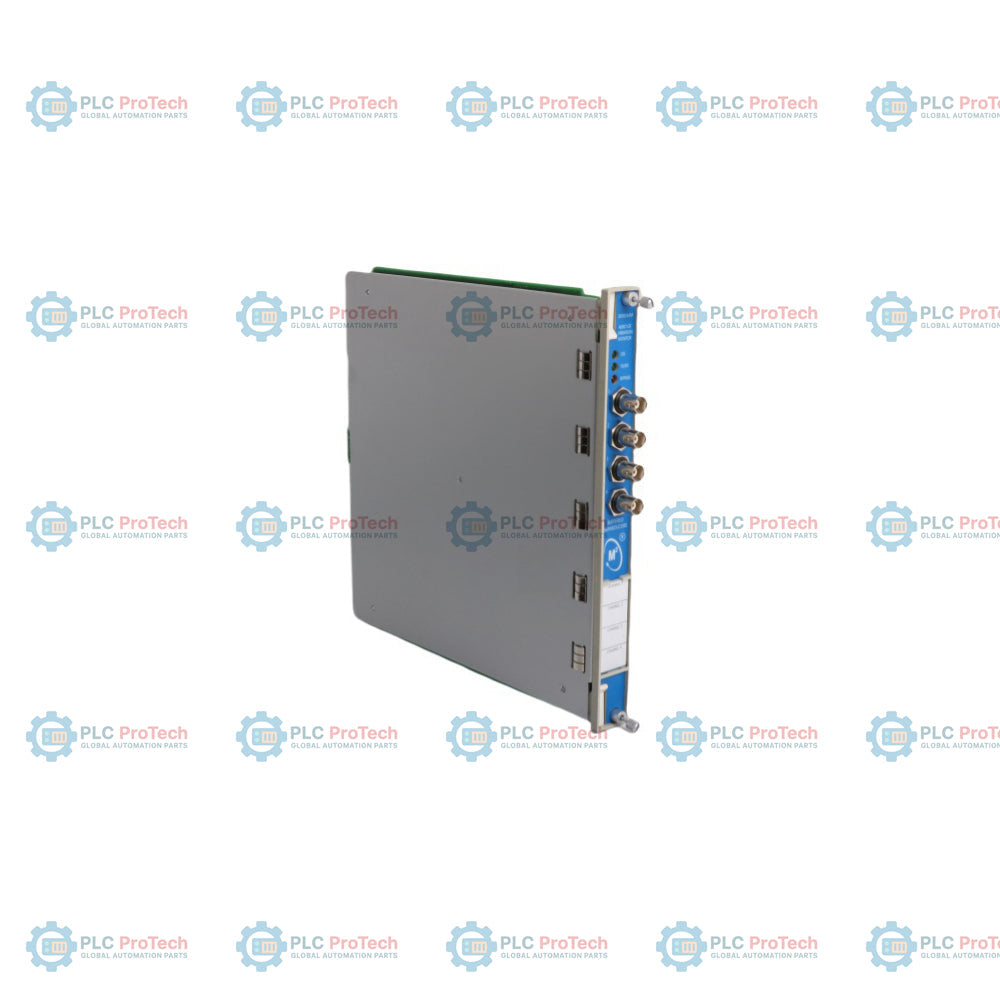

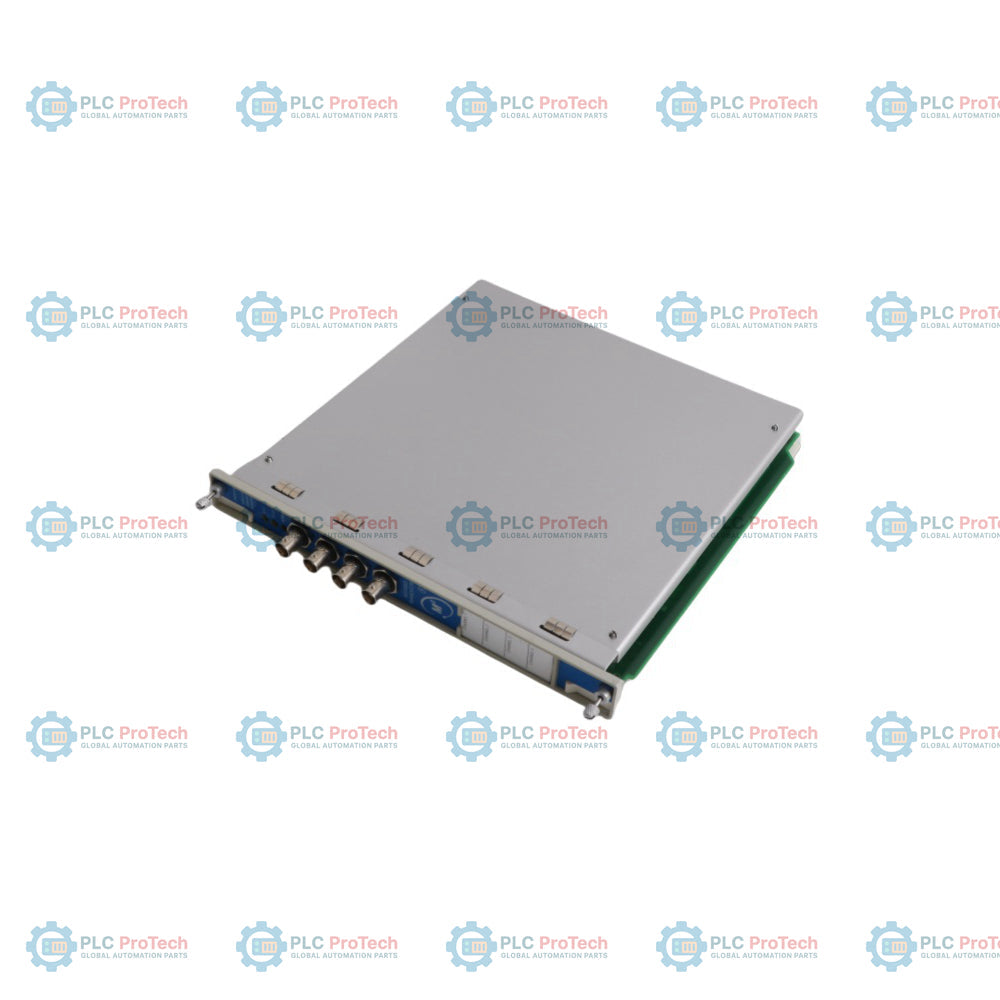

ال 3500/44Mرقم تجميع قطعة الغيار الكاملة 176449-03، هو جهاز عتادي رباعي القنوات للآلات، مصمم خصيصًا لمعالجة اهتزاز التوربينات الغازية المشتقة من محركات الطائرات. تعمل الوحدة كنظام فرعي تقني مخصص ضمن نظام حماية الآلات 3500، حيث تكتسب الإشارات مباشرةً من مستشعرات السرعة Velomitor ومقاييس التسارع الديناميكية عبر أجهزة واجهة خارجية متخصصة. وتجري باستمرار مقارنات خوارزمية لمؤشرات حالة الآلة في الوقت الفعلي مع حدود الإنذار القابلة للبرمجة من المستخدم لتشغيل مرحلات الحماية المحلية. وباستخدام برنامج تكوين الرف 3500، يدعم المكوّن معالجة المنطق متعدد الأنماط لما يصل إلى ثمانية ملفات تعريف فردية لحدود التنبيه والخطر لكل قناة، مع التكيف الفوري مع حالات تحميل المحرك النشطة عبر مداخل تلامس الأجهزة أو ناقلات بوابات الاتصالات. وتقبل مرشحات تتبع الإشارة المدمجة مرجعَي Keyphasor مستقلين مزدوجين، مما يضمن تتبعًا دقيقًا للسعة المتزامنة 1X وتتبعًا واسع النطاق عبر نطاق التمرير لأعمدة التوربينات متغيرة السرعة.
| رمز الخيار | الوصف |
|---|---|
| 3500/44M-AXX-BXX | مراقب اهتزاز التوربين الغازي المشتق من محرك الطائرة |
| أ: نوع وحدة الإدخال/الإخراج | |
| 01 | وحدة إدخال/إخراج Aero GT مع إنهاءات داخلية |
| 02 | وحدة إدخال/إخراج Aero GT مع إنهاءات خارجية |
| 03 | وحدة إدخال/إخراج Prox/Velom مع إنهاءات داخلية |
| 04 | وحدة إدخال/إخراج Prox/Velom مع إنهاءات خارجية |
| 05 | وحدة إدخال/إخراج Prox/Velom متعددة الأوضاع مع إنهاءات داخلية |
| 06 | وحدة إدخال/إخراج Prox/Velom متعددة الأوضاع مع إنهاءات خارجية |
| ب: خيار اعتماد الهيئة | |
| 00 | لا شيء |
| 01 | CSA/NRTL/C (الفئة 1، القسم 2) |
| 02 | ATEX/IECEx/CSA (الفئة 1، المنطقة 2) |
| قطع الغيار | |
| 176449-03 | وحدة المراقبة الرئيسية لاهتزازات التوربين الغازي المشتق من الطائرات 3500/44M |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز | 3500/44M |
| رقم الجزء | 176449-03 |
| عدد قنوات الإدخال | 4 قنوات |
| أنواع إشارات الإدخال | مقاييس التسارع، ومستشعرات Velomitor، ومجسات القرب |
| استهلاك الطاقة الاسمي | 7.7 واط نموذجيًا |
| ممانعة الإدخال (قياسية) | 10 kΩ (نوع إدخال/إخراج Prox/Velom) |
| دقة تكامل الإشارة | ضمن ±0.33% من النطاق الكامل، نموذجيًا |
| نطاق تتبّع الاهتزاز 1X | من 4.0 هرتز إلى 4000 هرتز |
| نطاق تردد مرشح نطاقي | من 10 هرتز إلى 10 كيلوهرتز في التهيئة القياسية |
| مخارج محوّل الطاقة المخزّنة | موصلات BNC محورية على اللوحة الأمامية |
| ممانعة الخرج المخزّن | 550 Ω |
| فواصل تأخير الإنذار | قابلة للتهيئة من 0.1 إلى 60 ثانية |
| نطاق درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| حدود درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| حدود رطوبة التشغيل | رطوبة نسبية 95% دون تكاثف |
| وزن بطاقة المراقبة الرئيسية | 0.91 كجم |
| وزن وحدة أطراف الإدخال/الإخراج | 0.45 كجم |
| أبعاد وحدة المراقبة الرئيسية | 241.3 مم × 24.4 مم × 241.8 مم |
| أبعاد وحدة الإدخال/الإخراج | 241.2 مم × 24.4 مم × 99.1 مم |
| متطلبات المساحة في الهيكل | فتحة أمامية واحدة بارتفاع كامل وفتحة خلفية واحدة بارتفاع كامل |
س: هل يمكن لهذا المكوّن التفاعل مباشرةً مع مستشعرات التسارع ذات درجات الحرارة العالية من دون أي أجهزة مساعدة؟
أ: لا، تتطلب مقاييس التسارع القياسية أو مجسات الغلاف ذات درجات الحرارة العالية مضخمات شحنة خارجية مطابقة أو وحدات فرعية لواجهة خارجية قبل أن تصل وصلة الكتلة الطرفية إلى وحدة المراقبة.
س: ما الفرق البنيوي المادي بين الطراز 3500/44M والمكوّن 176449-03؟
أ: يحدد 3500/44M رمز كتالوج عائلة منتجات المراقبة كاملةً للمحركات المشتقة من الطائرات، بينما يحدد 176449-03 رقم قطعة الاستبدال المباشرة من المستودع لبطاقة المعالجة الرئيسية وحدها.
س: كيف تعمل بنية التتبع الداخلية متعددة الأوضاع عند تغير حمل التوربين؟
أ: تلتقط وحدة المراقبة حالات نقاط التلامس الجافة الخارجية أو كلمات الشبكة البرمجية، وتطابق مرحلة التشغيل المباشرة للمحرك التوربيني للانتقال فورًا إلى واحدة من مجموعات إنذارات التنبيه والخطر الثماني المحددة من قبل المستخدم.
س: هل يمكن تهيئة هذه الوحدة من دون بطاقة مرجعية مخصصة لحلقة سرعة Keyphasor في الحامل؟
أ: نعم، يمكن لعمليات الترشيح الأساسية ذات النطاق الترددي العريض أن تعمل بشكل مستقل، لكن تتبع عمود الدوران المتزامن عند 1X يتطلب إشارات مرجعية نشطة من Keyphasor يتم توصيلها عبر اللوحة الخلفية الداخلية للحامل.
س: هل سيؤثر عطل في خط الأجهزة عبر أحد المحولات على أداء تحليل بيانات القنوات الثلاث الأخرى؟
أ: لا، تعمل مسارات المعالجة الفردية داخل الوحدة على عزل خطوط الحقل المعطلة، لذا سيؤدي العطل النشط على القناة 1 إلى إطفاء حالة مؤشر LED OK الخاص بها دون التأثير في مؤشرات القنوات المجاورة.
