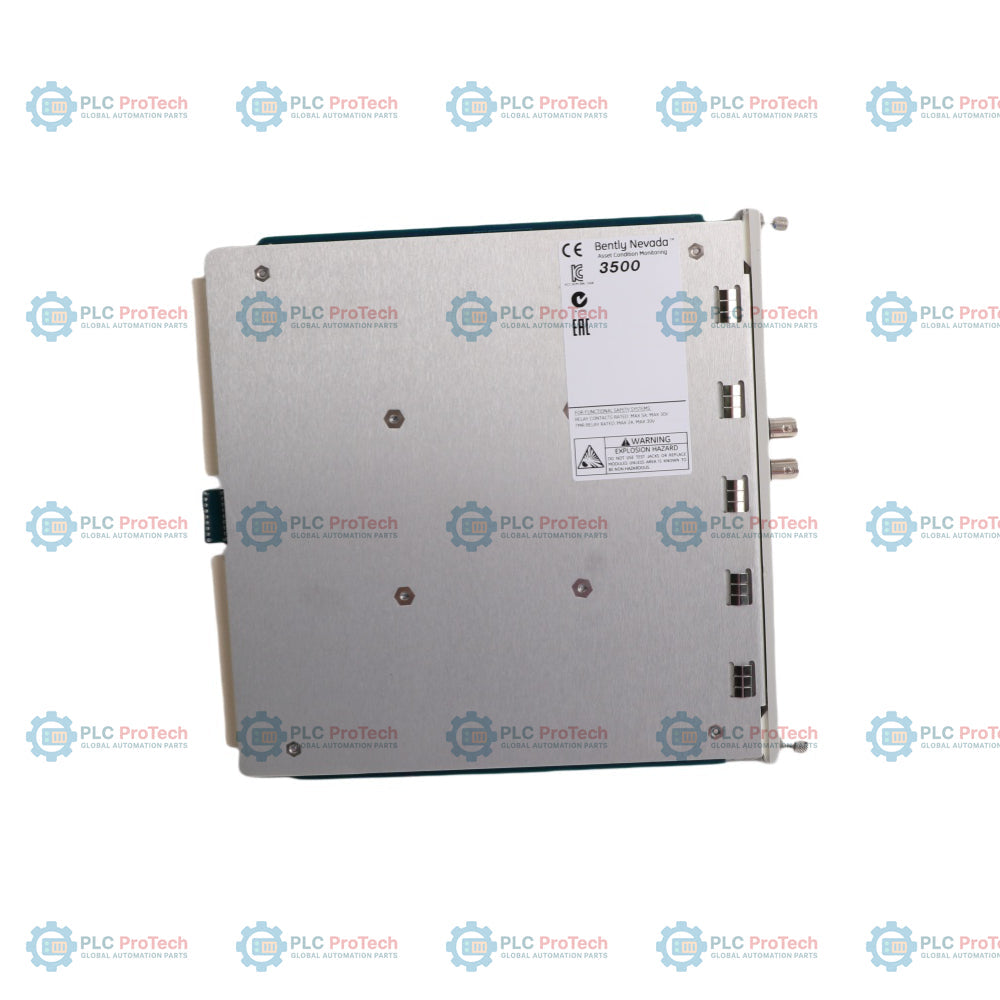

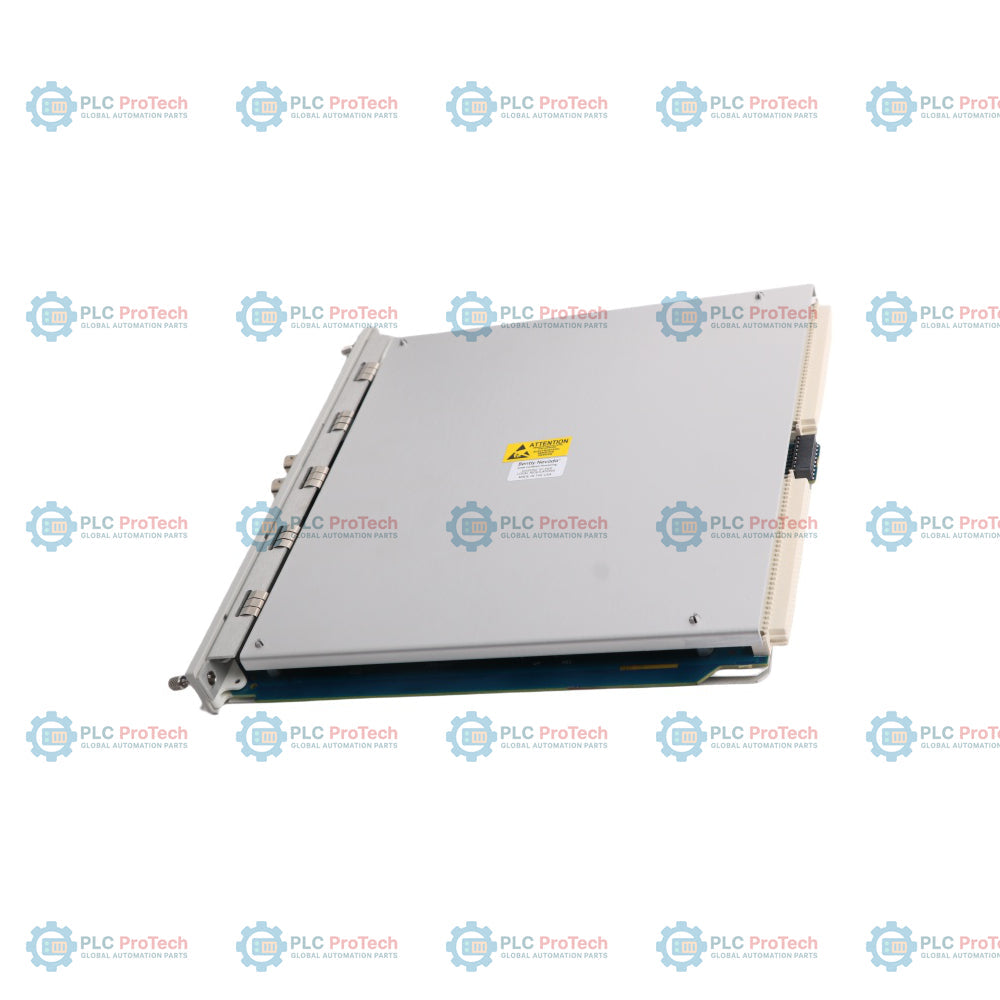

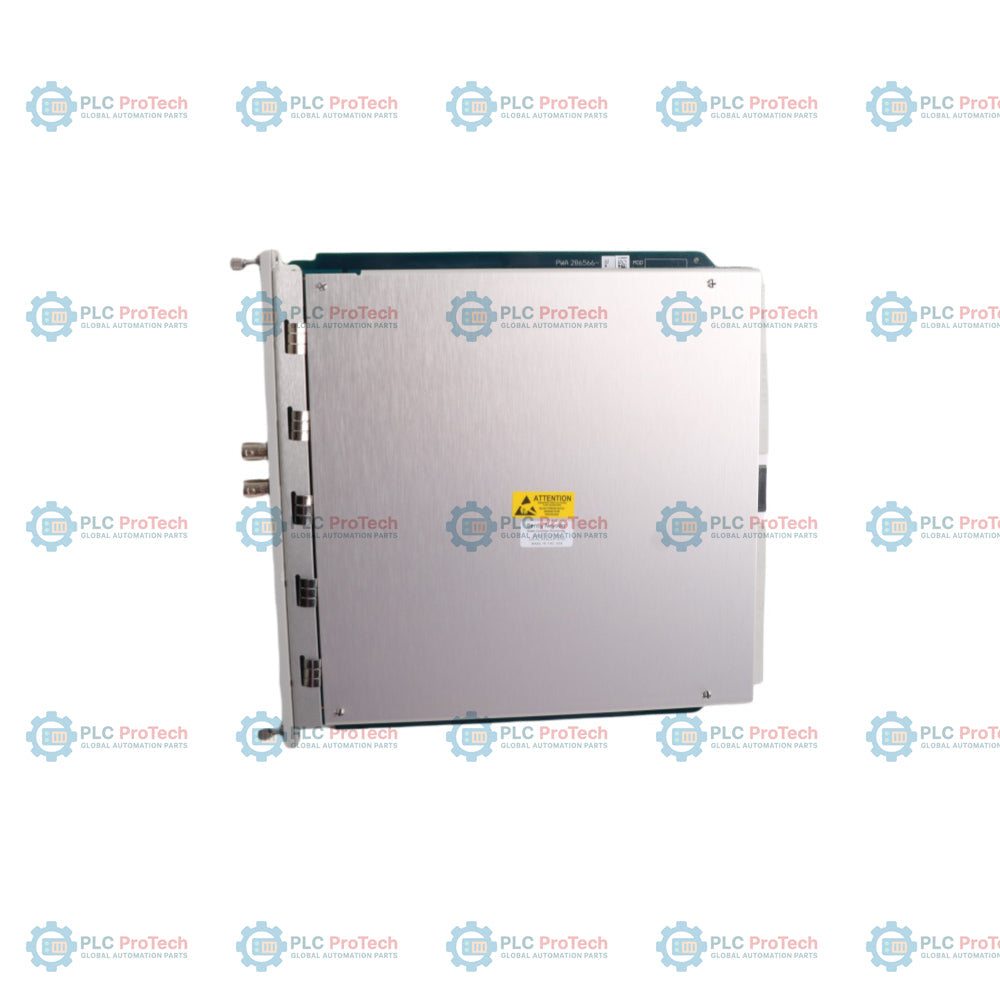

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/50M-01-00 288062-02
Country of origin:الولايات المتحدة
نوع المنتج: وحدة مقياس سرعة الدوران
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1020ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
3500/50M، ورقم الجزء الكامل 3500/50M-01-00 (ويتضمن قطعة الغيار للوحة الرئيسية 288062-02)، هو وحدة أجهزة ذات قناتين مصممة ضمن نظام حماية الآلات 3500 لمعالجة مدخلات النبض من مستشعرات Proximitor الخاصة بمسبار القرب أو من اللواقط المغناطيسية السلبية، وذلك لحساب سرعة دوران العمود أو تسارع الدوار أو اتجاه الدوران. تعمل الأداة عبر دوائر قياسية بممانعة إدخال تبلغ 20 kΩ (و40 kΩ في معماريات TMR) لتنفيذ منطق مراقبة السرعة، مع تشغيل نقاط ضبط إنذار ثنائية المستوى (الإنذار 1 والإنذار 2) ذات تأخيرات زمنية مستقلة تقل عن ثانية ضمن تكوينات مبرمجة من المستخدم، مثل إشعار السرعة الصفرية، والإنذار عند نطاق السرعة، وإشعار الدوران العكسي. وتحول الأحداث الفيزيائية للدوار إلى متغيرات رقمية مستمرة، مع توفير القدرة التقنية لتوليد إشارات Keyphasor مشروطة وإرسالها مباشرة إلى اللوحة الخلفية لحامل 3500 لتحقيق التزامن على نطاق النظام، مع توفير تيارات مسجل فردية متناسبة من +4 إلى +20 mA وجهود محمية مؤقتًا وغير مشروطة عبر الموصلات المحورية في اللوحة الأمامية لأغراض فحص أعطال الآلة.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الطراز / الجزء | 3500/50M-01-00 (اللوحة الرئيسية: 288062-02) |
| عدد القنوات | قناتان مستقلتان |
| نطاق إشارة الإدخال | من +10.0 V إلى -24.0 V (محدود داخليًا) |
| ممانعة الإدخال القياسية | 20 kΩ |
| ممانعة إدخال TMR | 40 kΩ |
| استهلاك الطاقة الداخلي | 5.8 W (نموذجي) |
| مصدر طاقة المحول | 24 VDC، بحد أقصى 40 mA لكل قناة |
| خرج المسجل التناظري | +4 إلى +20 mA بما يتناسب مع المقياس الكامل المبرمج |
| مقاومة حمل المسجل | من 0 إلى 600 Ω (امتثال جهد من 0 إلى +12 VDC) |
| استبانة تيار المسجل | 0.3662 ميكروأمبير لكل بت |
| خطأ دقة المسجل | ± 0.25% عند درجة حرارة الغرفة، ± 0.7% على النطاق الكامل |
| معدل تحديث خرج المسجل | 100 مللي ثانية |
| الحد الأقصى لتردد الإدخال | 20 كيلوهرتز |
| المدى الأقصى للمقياس الكامل | 99,999 دورة/دقيقة |
| الحد الأدنى لتردد مستشعر القرب | 0.0167 هرتز (دورة واحدة/دقيقة لحدث واحد لكل دورة) |
| الحد الأدنى لتردد الالتقاط المغناطيسي | 3.3 هرتز |
| دقة واستبانة عدد الدورات في الدقيقة |
< 100 دورة/دقيقة = ± 0.1 دورة/دقيقة
100 إلى 10,000 دورة/دقيقة = ± 1 دورة/دقيقة
10,000 إلى 99,999 دورة/دقيقة = ± 0.01% من السرعة الفعلية |
| دقة تسارع الدوار | ± 20 دورة/دقيقة |
| الوزن الإجمالي للتجميعة | 1.02 كجم (0.82 كجم للوحة الرئيسية + 0.20 كجم لوحدة الإدخال/الإخراج ذات الإنهاءات الداخلية) |
| أبعاد بطاقة المراقبة الرئيسية | 241.3 مم × 24.4 مم × 241.8 مم |
| أبعاد وحدة الإدخال/الإخراج | 241.3 مم × 24.4 مم × 99.1 مم |
س: هل يمكن لـ 3500/50M-01-00 أن يحل مباشرةً محل وحدة Keyphasor مخصصة داخل حامل حماية 3500؟
ج: نعم، يمكن تهيئة 3500/50M لتكييف إشارات السرعة الخام وحقنها في ناقل اللوحة الخلفية للحامل على شكل نبضات Keyphasor قياسية، مما يلغي الحاجة إلى وحدة Keyphasor منفصلة للشاشات المجاورة.
س: لماذا يومض مؤشر OK الأمامي أو ينطفئ عند استخدام لاقط مغناطيسي بسرعات دوران منخفضة للدوّار في التوربين؟
ج: تولّد لاقطات الالتقاط المغناطيسية السلبية سعات جهد تتناسب مع السرعة؛ فإذا انخفضت سرعة دوران الدوّار عن 3.3 Hz، ينخفض جهد الخرج إلى ما دون عتبة التشغيل، مما يؤدي إلى فشل اكتشاف المستشعر.
س: ما الفرق المادي بين رقم القطعة 288062-02 وتسمية الكتالوج 3500/50M-01-00؟
ج: يمثّل 3500/50M-01-00 رقم مجموعة التجهيزات التجارية الكاملة الذي يحدد البطاقة الأمامية ولوحة الإدخال/الإخراج الخلفية المحددة، بينما 288062-02 هو رقم قطعة الغيار الهندسية للوحة المراقبة الأمامية الرئيسية وحدها.
