الشركة المصنعة: Bently Nevada
رقم المنتج: 163179-01
Country of origin:الولايات المتحدة
نوع المنتج: مراقبات درجة الحرارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

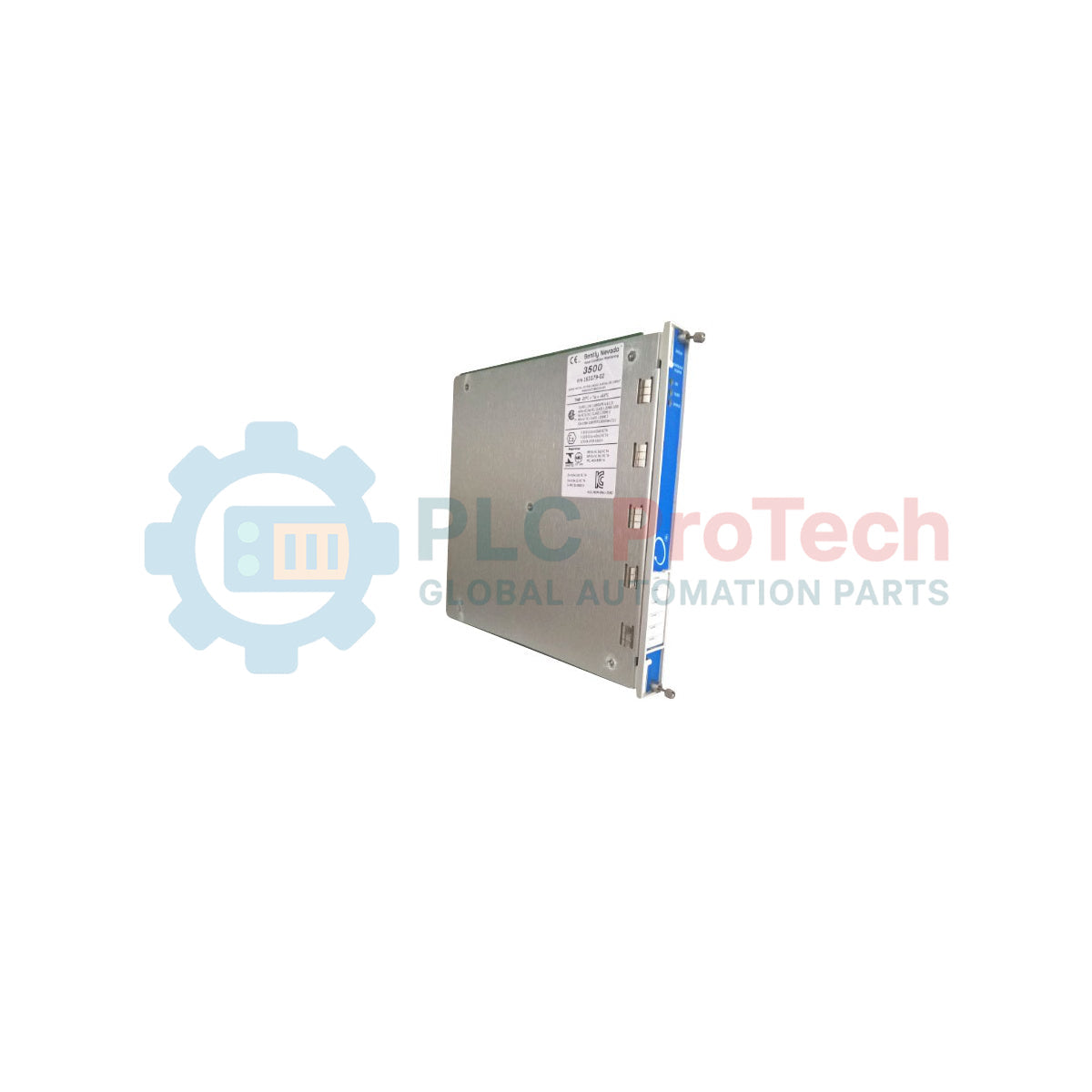

يُعد 163179-01 وحدة مراقبة درجة حرارة ذات 6 قنوات عالية الاعتمادية تنتمي إلى نظام حماية الآلات من سلسلة Bently Nevada 3500. تم تصميم هذه الوحدة كبديل مخصص لوحدات 3500/60 الأصلية، وهي مصممة لتوفير مراقبة حرارية مستمرة للأصول الصناعية الحيوية مثل التوربينات الغازية، والمحركات الحثية الكبيرة، والضواغط عالية الضغط. يقبل 163179-01 مجموعة واسعة من مدخلات كاشف درجة الحرارة المقاومة (RTD) والحرارية (TC)، حيث يقوم بمعالجة هذه الإشارات لحماية الآلات من ارتفاع درجة الحرارة في حوامل المحامل، وملفات المحرك، وتدفقات العمليات. من خلال دمج منطق الإنذار السلس وقدرات التكرار الثلاثي المعياري (TMR)، تعد هذه الوحدة حجر الزاوية في منع فشل المعدات الكارثي وتقليل فترات التوقف غير المجدولة في منشآت توليد الطاقة والبتروكيماويات.
تم تحسين بنية الأجهزة في 163179-01 لمراقبة عالية الكثافة وضمان سلامة الإشارات الصناعية.
كثافة القنوات: تحتوي على ست قنوات مستقلة قادرة على معالجة إشارات RTD أو TC. كل قناة قابلة للبرمجة بالكامل عبر برنامج تكوين رف 3500.
منطق الإدخال المرن: عند الاقتران مع وحدة إدخال/إخراج غير معزولة، يمكن للمراقب التعامل مع مزيج من مدخلات TC وRTD على لوحة واحدة، مما يوفر أقصى كفاءة لمساحة الرف.
تحمل الأعطال: في تكوينات TMR، تعمل ثلاث وحدات بالتوازي مع وحدات الإدخال/الإخراج المجاورة لأداء التصويت، مما يضمن أن فشل مكون واحد لا يؤدي إلى فقدان الحماية أو انقطاع خاطئ للآلة.
معالجة الإشارة: توفر الوحدة تعويض تقاطع بارد للحراريات ومصدر تيار مستقر بقيمة 925 ميكروأمبير لمستشعرات RTD، مما يضمن دقة القياس عبر كامل نطاق درجات الحرارة الصناعية.
| الخاصية | المواصفة |
| النموذج | 163179-01 (3500/60) |
| العلامة التجارية | Bently Nevada |
| نوع الإدخال | RTD (10 أوم نحاس، 100 أوم بلاتين، 120 أوم نيكل) وTC (E, J, K, T) |
| عدد القنوات | 6 قنوات |
| استهلاك الطاقة | 7.0 واط اسمي |
| مقاومة الإدخال | أكبر من 10 ميغا أوم لكل سلك |
| الدقة | +/- 3 درجات مئوية نموذجية عند 25 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الأبعاد | 241.3 مم × 24.4 مم × 241.8 مم |
| الوزن | 0.91 كجم (2.0 رطل) |
هل وحدة 163179-01 متوافقة مع التركيبات القديمة 3500/60؟
نعم، 163179-01 هو البديل الوظيفي المباشر لوحدة المراقبة الأصلية 3500/60. تم تصميمه للتركيب في رفوف 3500 الحالية وهو متوافق مع ملفات التكوين السابقة، بشرط توافق إصدارات البرامج الثابتة والبرمجيات.
كيف تختلف هذه الوحدة عن نسخة 3500/61؟
يعد 3500/60 (163179-01) النسخة القياسية بدون مخرجات مسجل داخلي. إذا كانت تطبيقاتك تتطلب مخرجات تناظرية 4-20 مللي أمبير مخصصة لكل قناة حرارة لتغذية مسجل مخطط قديم أو PLC ثانوي، فالوحدة 3500/61 هي البديل المطلوب.
هل يمكنني استخدام مدخلات معزولة وغير معزولة في نفس الوقت؟
يتم تحديد العزل بواسطة وحدة الإدخال/الإخراج المثبتة في الجزء الخلفي من الرف. إذا كنت تحتاج إلى عزل 250 فولت مستمر بين القنوات لمنع الحلقات الأرضية من الحراريات، يجب استخدام وحدة إدخال/إخراج TC المعزولة. تسمح وحدات الإدخال/الإخراج غير المعزولة بمزج RTDs وTCs.
تعويض مقاومة أسلاك RTD: عند تركيب RTDs ذات 3 أسلاك، تأكد من أن جميع الأسلاك الثلاثة لها نفس القطر والطول. يستخدم 163179-01 طريقة مصدر تيار مزدوجة لإلغاء مقاومة الأسلاك؛ ومع ذلك، فإن الاختلالات الكبيرة بين الأسلاك ستؤدي إلى انحراف في درجة الحرارة قد يسبب إنذارات "تنبيه" أو "خطر" خاطئة.
إدارة التدرج الحراري: بالنسبة لتطبيقات الحراريات، دقة تعويض تقاطع بارد (CJC) أمر حاسم. تجنب تركيب رف 3500 في مناطق ذات تدفق هواء عالي السرعة أو بالقرب من معدات تشع حرارة. قد يؤدي التسخين غير المتساوي لكتل طرف وحدة الإدخال/الإخراج إلى خطأ في CJC يتراوح بين 1 إلى 2 درجة مئوية.
التأريض والتظليل: يجب أن تكون كابلات الإشارة أزواج ملتوية ومظللة. قم بإنهاء الظلال فقط عند أطراف التأريض المخصصة لوحدة الإدخال/الإخراج 3500. تعويم الظل عند طرف المستشعر هو ممارسة قياسية لمنع التيارات الدائرة من توليد ضوضاء في إشارات TC ذات الجهد المنخفض والمقاومة العالية.
التحقق من البرمجيات: بعد استبدال وحدة قديمة بـ 163179-01، قم دائمًا بإجراء "التحقق من التكوين" عبر برنامج تكوين رف 3500. تأكد من تطابق نوع المستشعر (مثل بلاتين 100 ألفا 385) مع المستشعر المثبت ميدانيًا للحفاظ على معايرة النظام.
