الشركة المصنعة: Bently Nevada
رقم المنتج: 990-05-50-01-01
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الاهتزاز
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
Dimensions: 10.1 سم × 7.4 سم × 5.8 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

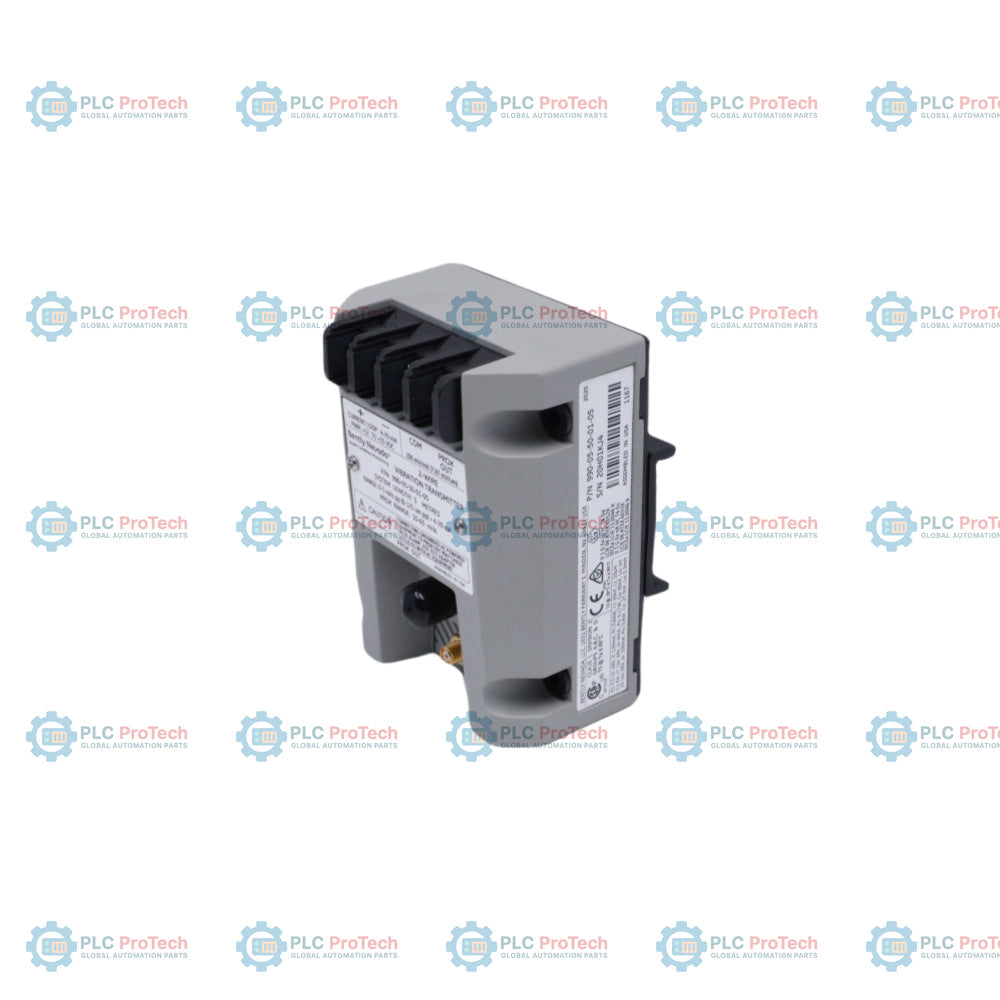

يعد 990-05-50-01-01 جهاز إرسال اهتزاز يعمل بسلكين ويُغذى من الحلقة، مصممًا بشكل أساسي لمصنعي المعدات الأصلية (OEM) لضواغط الهواء الطرد المركزي، والمضخات الصغيرة، والمحركات، أو المراوح. يقبل هذا الجهاز إشارة إدخال من مسبار تقارب غير متصل 3300 NSv وكابل التمديد المطابق له. يقوم بمعالجة إشارة المحول الواردة إلى وحدات هندسية مناسبة لسعة الاهتزاز ذروة إلى ذروة ويوفر إشارة خرج قياسية صناعية متناسبة من 4 إلى 20 مللي أمبير مباشرة إلى نظام تحكم الآلات حيث تتم عمليات منطق الإنذار والحماية.
مزود بمستشعر Proximitor مدمج، يلغي 990-05-50-01-01 الحاجة إلى وحدة proximitor مستقلة خارجية، مما يقلل من حجم الخزانة. يجعل الهيكل المغلف المحكم الجهاز موثوقًا للغاية في البيئات القاسية وعالية الرطوبة. لأغراض التشخيص المساعدة، يتضمن الجهاز أطراف PROX OUT وCOM غير المعزولة بالإضافة إلى موصل متحد المحور لتوفير بيانات الاهتزاز الديناميكي ومخرجات جهد الفجوة.

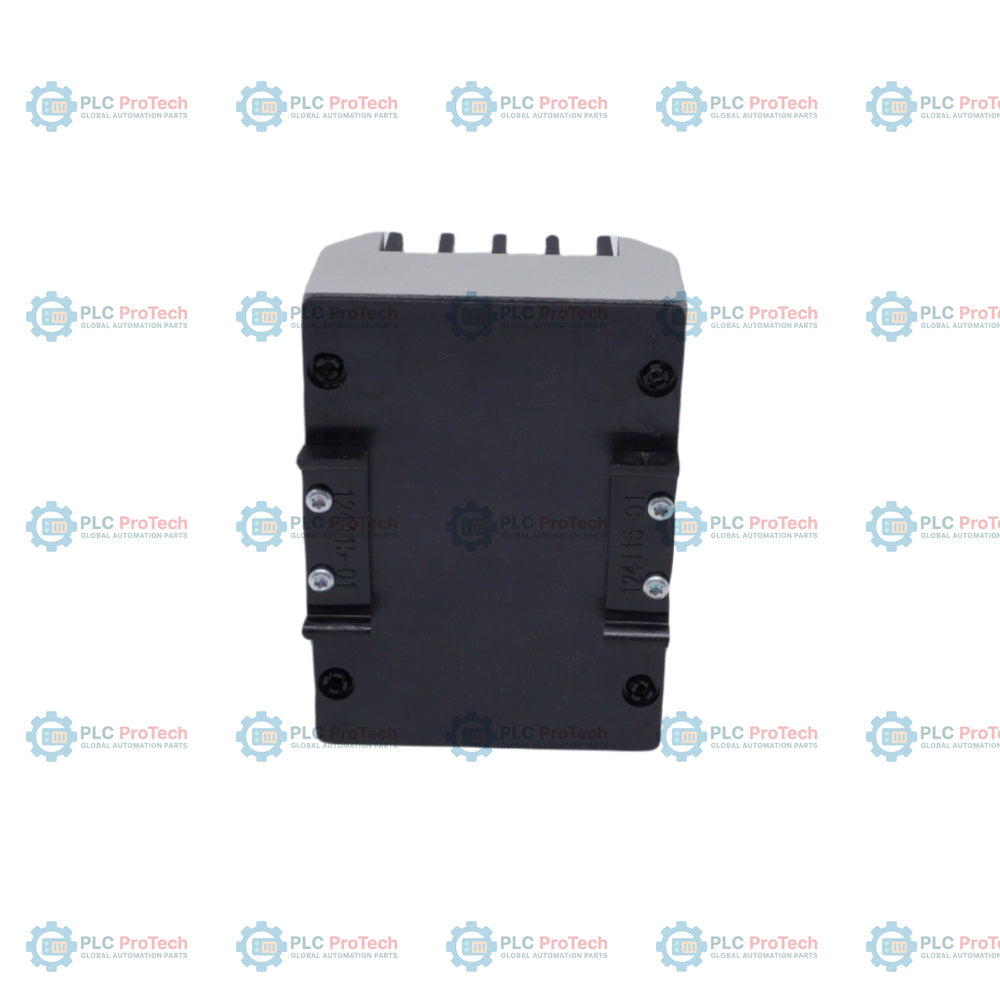

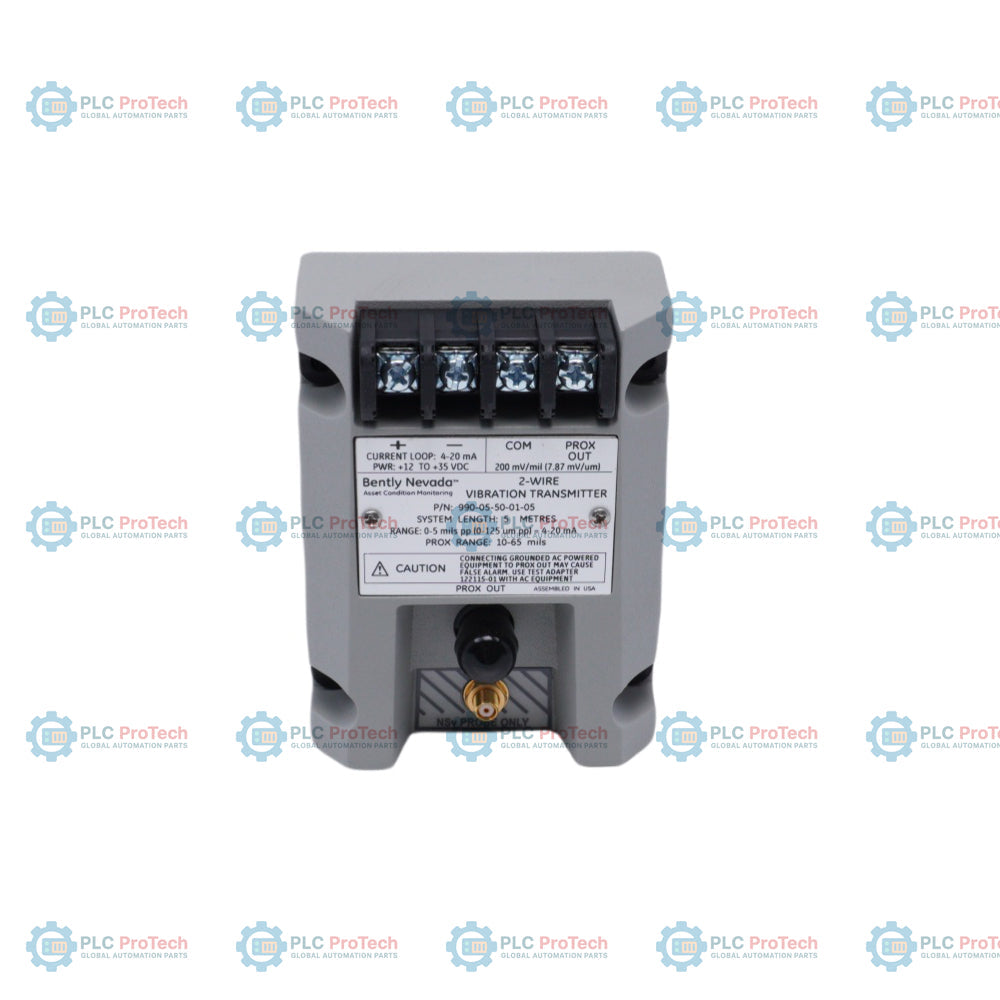

| رمز النموذج / اللاحقة | اختيار الخيار | وصف الاختيار |
|---|---|---|
| 990 | نموذج المنتج | مرسل الاهتزاز |
| -05 | خيار المدى الكامل | 0-5 ميلز ذروة إلى ذروة (0-125 ميكرومتر ذروة إلى ذروة) |
| -50 | خيار طول النظام | طول النظام 5.0 أمتار (16.4 قدم) |
| -01 | خيار التثبيت | مشابك سكة DIN بحجم 35 مم مرفقة |
| -01 | خيار الموافقة من الوكالة | موافقة تنظيمية من CSA القسم 2 |
| فئة المعامل | تفاصيل المواصفات |
|---|---|
| مواصفات الإدخال | يقبل مسبار تقارب غير متصل 3300 NSv وكابل تمديد |
| متطلبات إدخال الطاقة | يتطلب مدخل +12 إلى +35 فولت تيار مستمر عند طرف المرسل |
| نوع خرج الإشارة | 4 إلى 20 مللي أمبير تيار مستمر عبر النطاق الكامل المحدد في تكوين سلكين |
| دقة حلقة 4 إلى 20 مللي أمبير | ضمن ±1.5% عبر النطاق الكامل المحدد (مصنفة من إشارة اختبار إلى الجهد عبر مقاومة حلقة 250 أوم) |
| فجوة مسبار الهدف | فجوة بين 0.5 و1.75 مم (20 و55 ميل) من الهدف |
| الحد الأقصى لمقاومة الحلقة | 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار | 23 مللي أمبير نموذجي |
| تعديلات الحلقة | تعديلات صفر ومدى خارجية غير متداخلة |
| توقيت إيقاف الإشارة / حالة عدم الموافقة | ينخفض الخرج إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية بعد حالة عدم الموافقة؛ يعود خلال 2-3 ثوانٍ بعد الإزالة |
| مدة منع التشغيل | يبقى أقل من 3.6 مللي أمبير لمدة 2 إلى 3 ثوانٍ بعد تشغيل الطاقة |
| مقاومة خرج مخرج Prox | مقاومة خرج 10 كيلو أوم معايرة لحمل 10 ميغا أوم |
| النطاق الخطي لمخرج Prox | 1.4 مم (55 ميل)؛ يبدأ تقريبًا عند 0.25 مم (10 ميل) من سطح الهدف |
| عامل المقياس التزايدي لمخرج Prox | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) ±6.5% نموذجي عبر النطاق الخطي؛ في أسوأ الحالات ±10% |
| مستوى الضوضاء النموذجي لمخرج Prox | 50 مللي فولت ذروة إلى ذروة |
| ثبات درجة الحرارة | عامل المقياس يبقى ضمن ±10% من 7.87 مللي فولت/ميكرومتر من 0 درجة مئوية إلى +70 درجة مئوية (+32 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| استجابة التردد | 5 هرتز إلى 6000 هرتز +0، -3 ديسيبل |
| الحد الأدنى لحجم الهدف | قطر 9.5 مم (0.375 بوصة) |
| حد كابل مخرج Prox | الحد الأقصى لطول الكابل هو 3 أمتار (10 أقدام) لمخرج BNC لمستشعر Proximitor |
| درجة حرارة تشغيل المرسل | -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة تخزين المرسل | -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| درجة حرارة تشغيل/تخزين المسبار | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| حدود الرطوبة النسبية | تكثيف 100%، غير مغمور، مع حماية موصلات المحوري |
| مادة رأس المحول | بولي فينيلين سلفيد (PPS) |
| مادة غلاف المحول | فولاذ مقاوم للصدأ AISI 303 أو 304 |
| عزل كابل المسبار | كابل محوري 75 أوم، معزول بفلووروإيثيلين بروبلين (FEP) |
| وزن المرسل | 0.43 كجم (0.9 رطل) |
| الوزن الكلي للنظام | 0.82 كجم (1.8 رطل) تقريبًا |
| الشركة المصنعة | Bently Nevada (شركة Baker Hughes) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| كتلة التوصيل / الدبوس | الوظيفة |
|---|---|
| E1 | مزود الطاقة (+) / توصيل حلقة 4-20 مللي أمبير |
| E2 | مزود الطاقة (-) / توصيل حلقة 4-20 مللي أمبير |
| E3 | خرج ديناميكي للمستشعر / طرف التوصيل |
| E4 | اتصال مشترك ديناميكي للمستشعر / طرف التوصيل |
| J2 (محوري) | خرج الاهتزاز الديناميكي وجهد الفجوة (PROX OUT) |
| J3 (موصل) | اتصال طرف مدخل مسبار القرب |
ما وظيفة دائرة Not OK/Signal Defeat على المرسل؟
تكتشف الدائرة الأعطال الداخلية أو البيئية مثل تلف أجهزة مسبار القرب أو واجهات الكابلات غير المؤمنة. عند حدوث مشكلة، تخفض بسرعة تيار خرج الحلقة إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية، مما يمنع تنشيط الحماية الخاطئة في المراحل التالية.
هل يمكن توصيل راسم إشارة قياسي مباشرة بمقبس الإخراج المحوري؟
يمكن أن يؤدي توصيل معدات اختبار تشخيصية تعمل بالكهرباء الأرضية مباشرة بمخرج PROX OUT BNC الخام أو شريط التوصيل إلى إنشاء حلقات أرضية وإحداث إنذارات كاذبة. لتحليل تشخيصي ديناميكي آمن، يلزم استخدام محول اختبار 122115-01 لعكس وعزل الإشارة بشكل صحيح.
ما هو نطاق جهد الإمداد المطلوب لتشغيل الحلقة القياسي ذات السلكين؟
يعمل الجهاز على شبكة مرسل ذات سلكين ويتطلب جهد إمداد تيار مستمر بين +12 فولت و +35 فولت مقاسًا مباشرة عبر كتل التوصيل.
كيف يتصرف ميزة منع التشغيل عند بدء تشغيل النظام؟
عند استلام طاقة الحلقة، يجبر الجهاز إشارة الخرج على الانخفاض إلى أقل من 3.6 مللي أمبير لمدة تتراوح بين 2 إلى 3 ثوانٍ. تؤخر هذه المدة التمهيدية منطق التحكم في الآلات لمنع الخلط بين تقلبات الطاقة عند بدء التشغيل وإشارات الاهتزاز الزائدة الصحيحة.
