الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/64M 176449-05
Country of origin:الولايات المتحدة
نوع المنتج: مراقب الضغط الديناميكي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

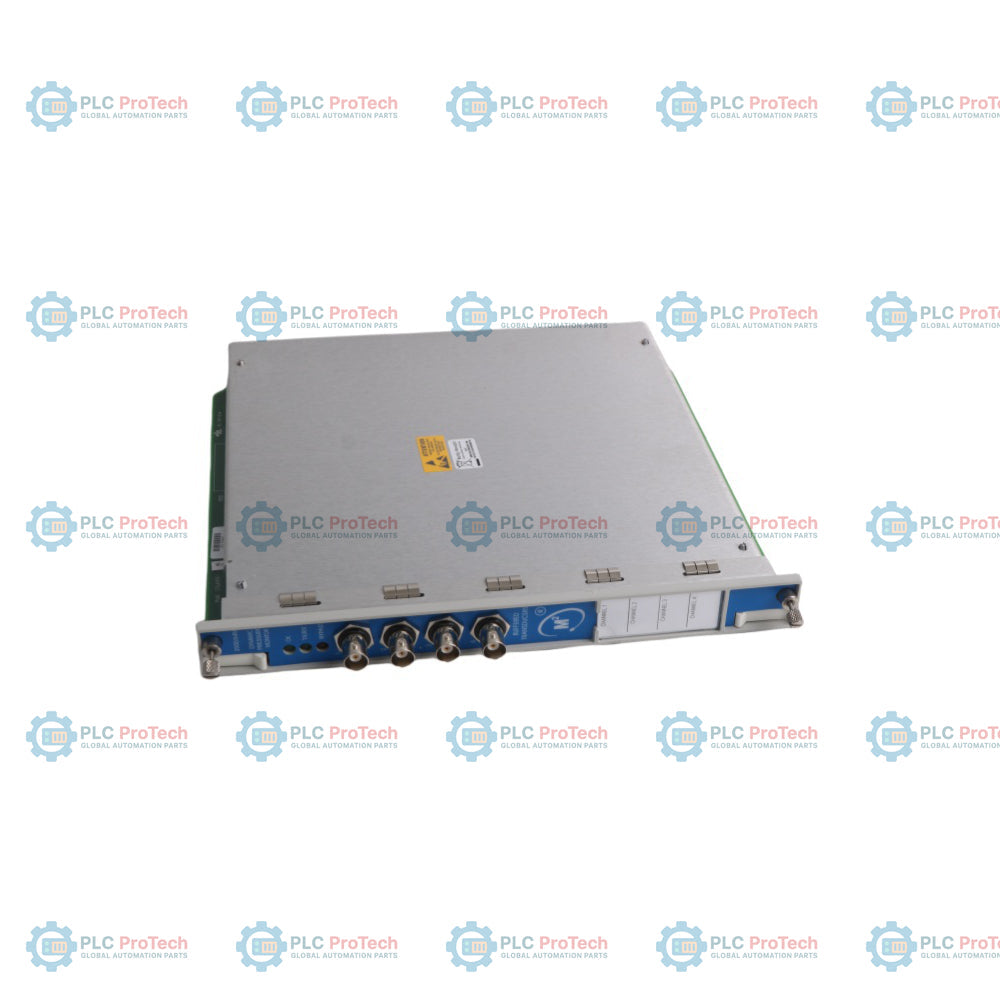

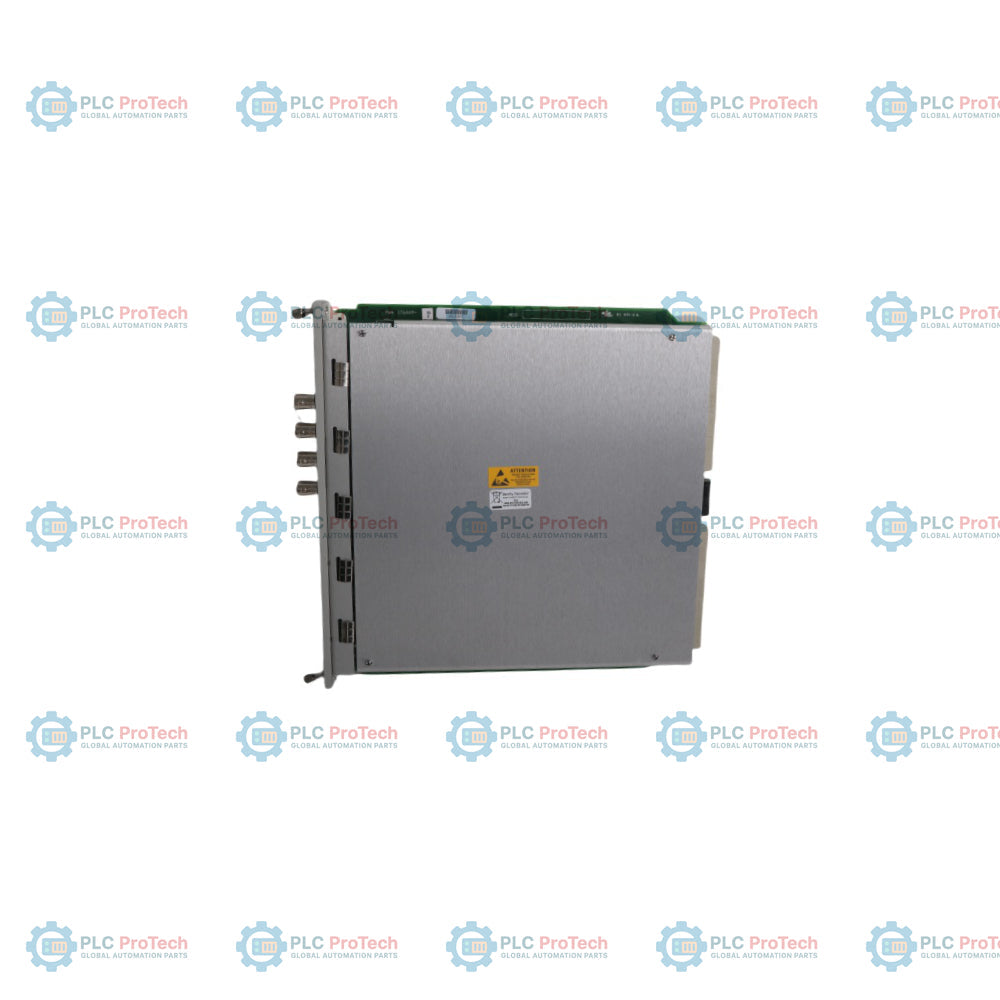

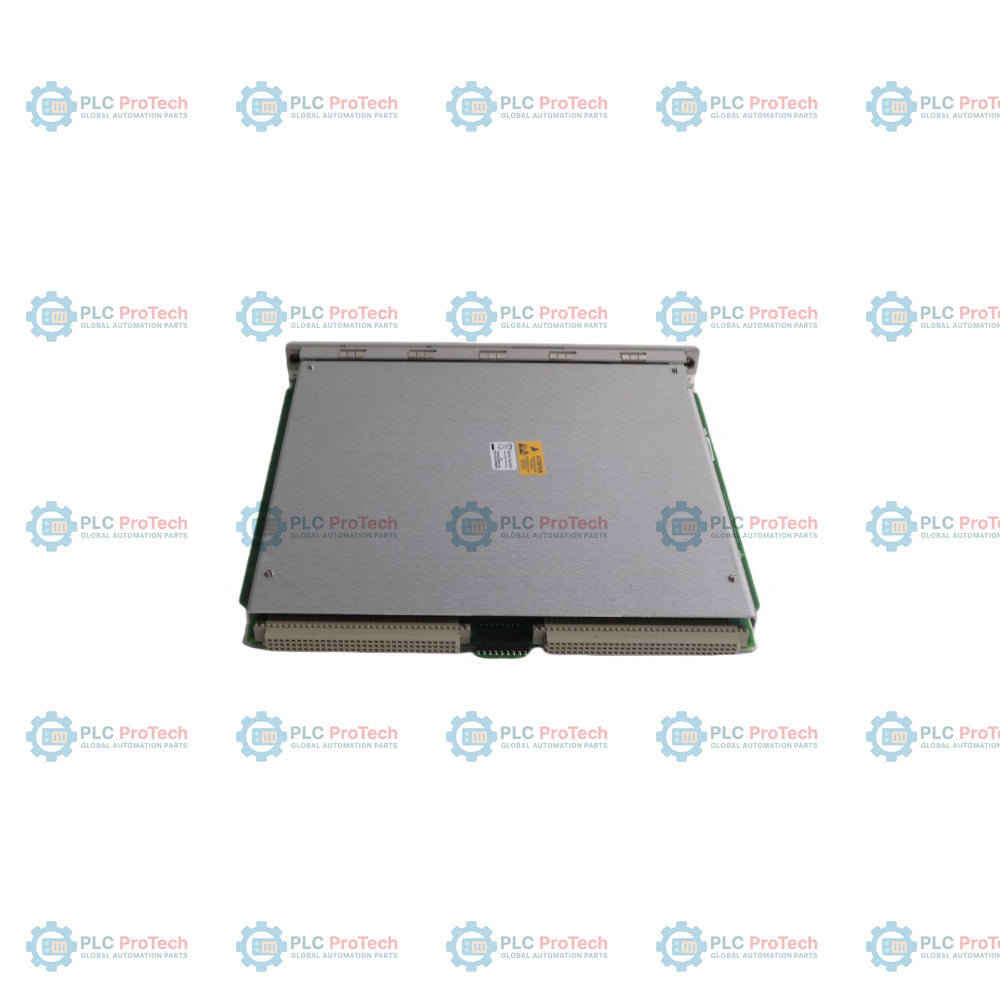

ال 3500/64M 176449-05 هو وحدة مراقبة ضغط ديناميكي بأربعة قنوات مصممة للحماية المستمرة للآلات وتطبيقات مراقبة العمليات. تستقبل إشارات الإدخال من محولات الضغط عالية الحرارة وتعالج قياسات الضغط الديناميكي لتحليل الاهتزاز ونبضات الضغط في أنظمة المعدات الدوارة.
يدعم المراقب تصفية تمرير النطاق القابلة للتكوين، وترشيح النوتش، ومخرجات المسجل للتكامل مع أنظمة التحكم بالمصنع. يمكن لكل قناة توليد متغيرات مقاسة، ومستويات تنبيه، وإنذارات خطر مكونة بشكل مستقل باستخدام برنامج تكوين رف 3500.
يقارن جهاز مراقبة الضغط الديناميكي 3500/64M 176449-05 القيم المقاسة باستمرار مع نقاط الإنذار المكونة لدعم وظائف حماية الآلات وتوفير معلومات تشخيصية لفرق العمليات والصيانة.
تدعم الوحدة محولات الضغط ذات 2 سلك و3 أسلاك ويمكنها العمل في وضع التتابع، مما يسمح لمدخل محول واحد بتغذية جميع القنوات الأربع للمراقبة مع تكوينات مرشح مختلفة ونطاقات مقياس كاملة.
تشمل التركيبات النموذجية التوربينات والضواغط والمضخات والمراوح وغيرها من الآلات الدوارة الحرجة التي تتطلب مراقبة الضغط الديناميكي ضمن أنظمة حماية الآلات سلسلة بنتلي نيفادا 3500.
| الفئة | المواصفات |
|---|---|
| الشركة المصنعة | بينتلي نيفادا |
| نوع المنتج | مراقب الضغط الديناميكي |
| السلسلة | سلسلة 3500 |
| النموذج | 3500/64M |
| رقم القطعة الاحتياطية | 176449-05 |
| قنوات الإدخال | 1 إلى 4 إشارات محول ضغط |
| المتغير المقاس | ضغط ديناميكي مباشر |
| الحساسية | 100 مللي فولت/رطل لكل بوصة مربعة (1.45 مللي فولت/ميلي بار) |
| خرج المسجل | +4 إلى +20 مللي أمبير |
| مقاومة حمل خرج المسجل | من 0 إلى 600 أوم |
| دقة خرج المسجل | 0.3662 ميكرو أمبير لكل بت |
| معدل تحديث خرج المسجل | حوالي 100 مللي ثانية أو أقل |
| مطابقة الجهد | 0 إلى +12 فولت تيار مستمر عبر الحمل |
| مزود محول 3 أسلاك | 24 فولت تيار مستمر |
| مزود محول 2 أسلاك | مصدر تيار 3.3 مللي أمبير عند 22 فولت تيار مستمر اسمي |
| مقاومة خرج مخزنة | 550 أوم |
| مقاومة إدخال محول 3 أسلاك | 10 كيلو أوم |
| مقاومة إدخال محول 2 أسلاك | 1.5 ميغا أوم إلى 3.5 ميغا أوم نموذجي |
| نطاق مرشح الوضع المنخفض | من 5 هرتز إلى 4 كيلو هرتز |
| نطاق الوضع المنخفض الممتد | حوالي 5.285 كيلو هرتز بدون مرشح التمرير المنخفض |
| نطاق مرشح الوضع العالي | من 10 هرتز إلى 14.75 كيلو هرتز |
| جودة مرشح التمرير العالي | 10 أقطاب، 200 ديسيبل لكل عقدة، 60 ديسيبل لكل أوكتاف |
| جودة مرشح التمرير المنخفض | 10 أقطاب، 200 ديسيبل لكل عقدة، 60 ديسيبل لكل أوكتاف |
| جودة مرشح الوضع العالي | 6 أقطاب، 120 ديسيبل لكل عقدة، 36 ديسيبل لكل أوكتاف |
| مرشح رفض الخط | اختيار 50 هرتز أو 60 هرتز |
| نطاق ضبط نقطة الإنذار | من 0 إلى 100% من المدى الكامل |
| دقة الإنذار | ضمن 0.13% من القيمة المطلوبة |
| تأخير التنبيه | من 1 إلى 60 ثانية |
| تأخير الخطر | 0.1 ثانية أو من 1 إلى 60 ثانية |
| أبعاد وحدة المراقبة | 241.3 مم × 24.4 مم × 241.8 مم |
| وزن وحدة المراقبة | 0.82 كجم |
| أبعاد وحدة الإدخال/الإخراج غير الحاجزة | الأبعاد: 241.3 مم × 24.4 مم × 99.1 مم |
| وزن وحدة الإدخال/الإخراج غير الحاجزة | 0.20 كجم |
| أبعاد وحدة الإدخال/الإخراج الحاجزة | الأبعاد: 241.3 مم × 24.4 مم × 163.1 مم |
| وزن وحدة الإدخال/الإخراج الحاجزة | 0.46 كجم |
| دبوس الموصل | الوظيفة |
|---|---|
| موصلات محورية في اللوحة الأمامية | مخارج محول مخزنة لكل قناة |
| مخارج المسجل | خرج تماثلي +4 إلى +20 مللي أمبير |
| واجهة محول 2 أسلاك | إدخال إشارة الضغط الديناميكي |
| واجهة محول 3 أسلاك | إدخال إشارة الضغط الديناميكي مع مصدر خارجي |
| وضع التتابع | يوجه مدخل القناة 1 إلى جميع القنوات الأربع |
| مصباح LED الإرسال/الاستقبال | حالة اتصال الرف |
| مصباح LED الحالة الجيدة | حالة تشغيل الوحدة |
| مصباح LED التجاوز | يشير إلى وضع التجاوز |
ما وظيفة وحدة 3500/64M 176449-05؟
يراقب إشارات الضغط الديناميكي لتطبيقات حماية الآلات ومراقبة الحالة.
كم عدد القنوات التي يدعمها المراقب؟
تدعم الوحدة أربع قنوات مراقبة.
هل يمكن للوحدة العمل مع محولات الضغط ذات السلكين؟
نعم. يدعم كل من المحولات ذات السلكين والثلاثة أسلاك.
ما هو وضع التتابع في المراقب؟
وضع التتابع يوزع إشارة مدخل المحول عبر جميع القنوات الأربع.
هل توفر الوحدة مخرجات تماثلية؟
نعم. كل قناة تتضمن مخرج مسجل من +4 إلى +20 مللي أمبير.
ما هي خيارات التصفية المتاحة؟
يدعم المراقب التصفية الممرية والمرشح النوتش القابلة للتكوين.
هل يمكن لمرشح النوتش العمل عند 50 هرتز و60 هرتز؟
نعم. يتم دعم كلا اختيار تردد الخط.
ماذا يشير ضوء LED الإرسال/الاستقبال (TX/RX)؟
يشير إلى نشاط الاتصال مع وحدات الرف الأخرى.
كيف يتم تكوين نقاط ضبط الإنذار؟
يتم تكوين مستويات الإنذار باستخدام برنامج تكوين رف 3500.
ما هو الغرض من مخرجات المحول المؤقتة؟
توفر وصولًا مباشرًا للإشارة للتحليل والتشخيص الخارجي.
ما هو نظام الرف المطلوب للتركيب؟
تعمل الوحدة ضمن رفوف سلسلة Bently Nevada 3500.
ما هي الصناعات التي تستخدم هذه الوحدة عادةً؟
النفط والغاز، توليد الطاقة، البتروكيماويات، ومرافق المعالجة الصناعية.
هل يدعم المراقب وظائف حماية الآلات؟
نعم. يقارن باستمرار القيم المقاسة مع حدود الإنذار المكونة.
ماذا يشير ضوء LED التجاوز؟
يشير إلى أن الوحدة تعمل في وضع التجاوز.
