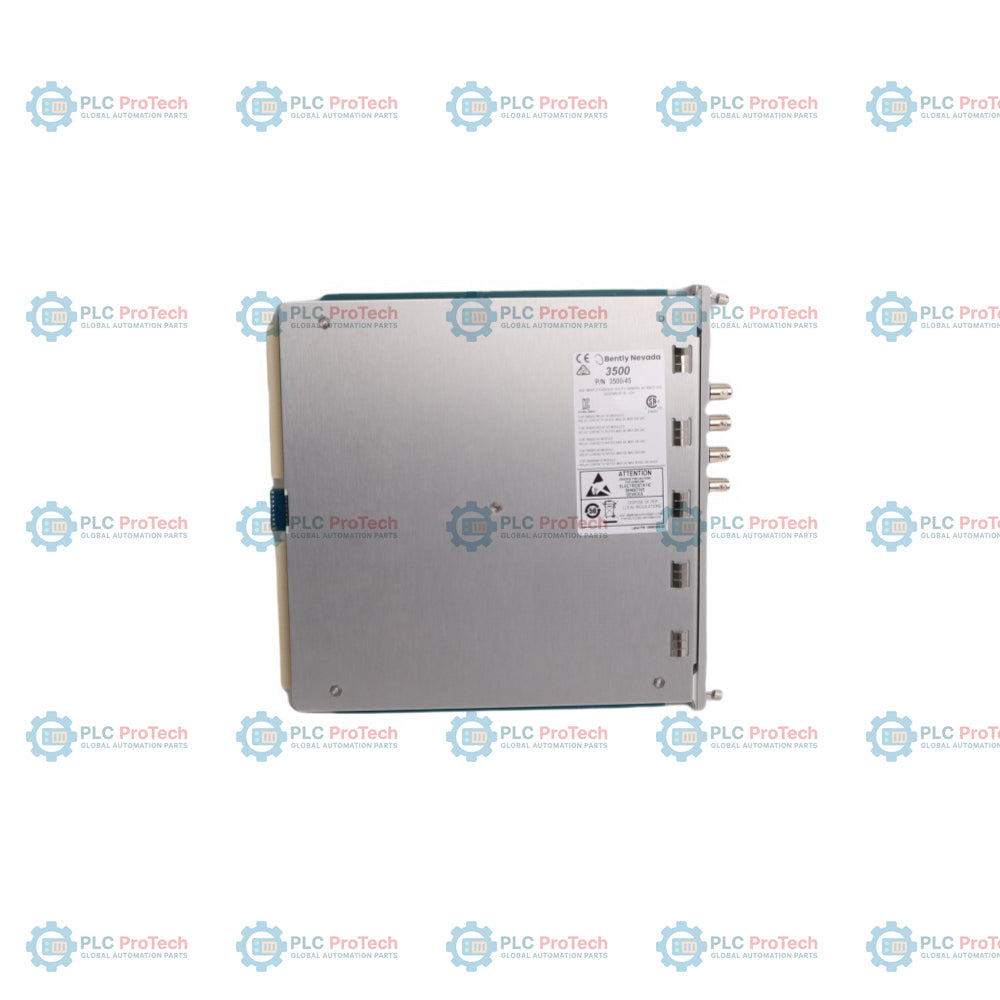

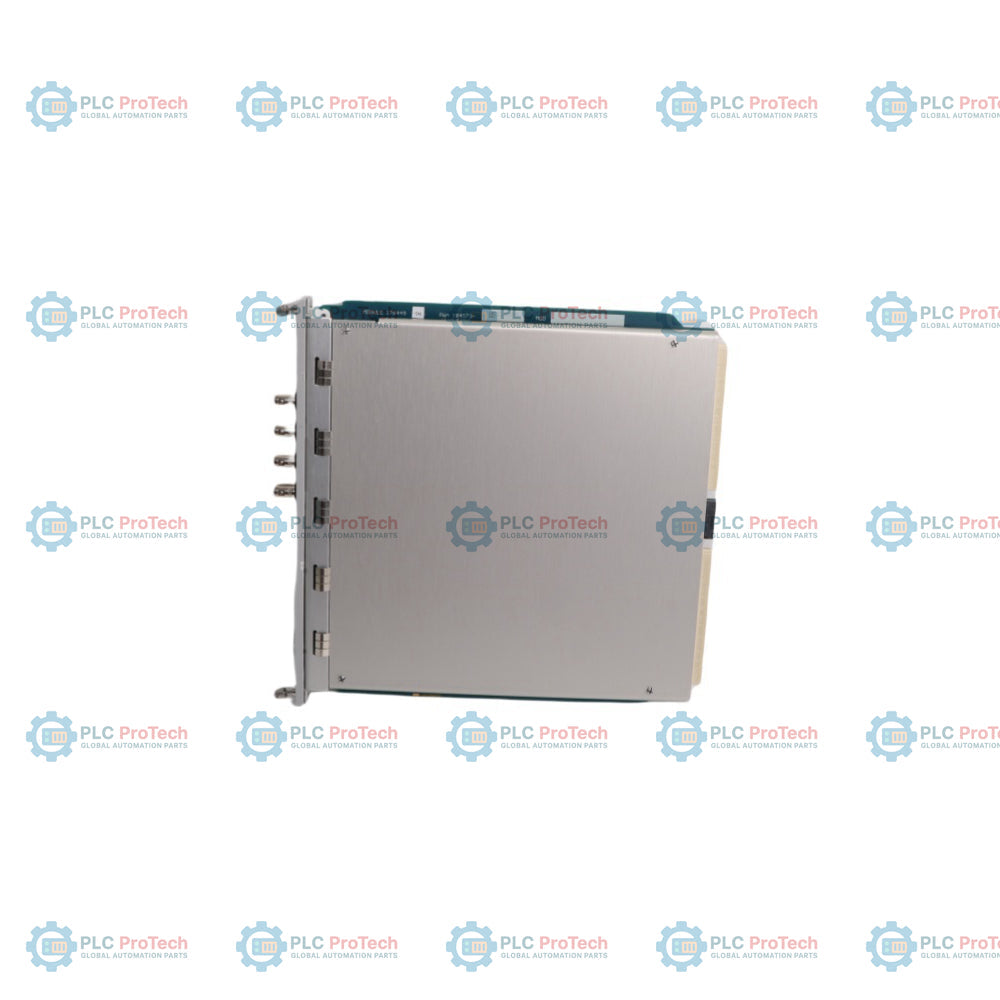

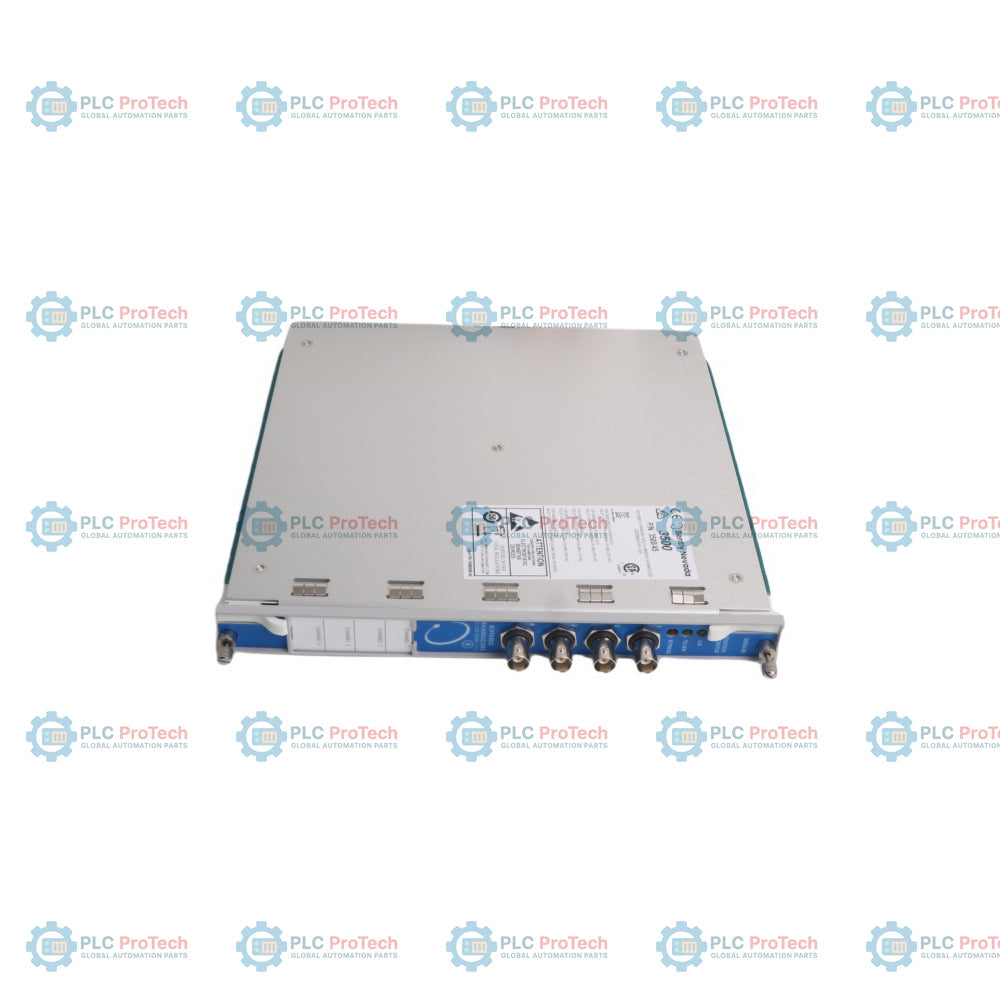

وحدة مراقبة الموضع ‏Bently Nevada 176449-04 3500/45

نظرة عامة على المنتج

تُعد 176449-04 بطاقة أجهزة قياس عالية التكامل، بأربع قنوات، طُوِّرت لنظام حماية الآلات Bently Nevada 3500 Series القياسي في القطاع. وتعمل هذه البطاقة كجهاز متخصص لمراقبة الموضع، إذ تعالج إشارات الإدخال الديناميكية من مجسات القرب، ومحوِّلات الموضع الدوراني (RPTs)، ومقاييس الجهد الدورانية، ومحوِّلات الجهد التفاضلية الخطية (LVDTs) بنوعيها للتيار المتردد والمستمر. وتعتمد البيئات ذات العمليات المستمرة الحرجة—مثل محطات الطاقة الحرارية العاملة بالحمل الأساسي، ومصافي البتروكيماويات، وعمليات استخراج التعدين الثقيلة—على 176449-04 لتتبع الحركات الميكانيكية الكبرى في الأصول الحيوية للآلات التوربينية. ومن خلال مراقبة معلمات مثل موضع الدفع المحوري، والتمدد التفاضلي، وتمدد الهيكل، ومواضع الصمامات، تُصدر البطاقة تحذيرات مبكرة من الانحرافات الهيكلية. وتدفع هذه المراقبة المستمرة أوامر فصل آلية عند حدوث تحولات ميكانيكية غير آمنة، مما يحمي الأصول الدوارة الثقيلة ويقلل بصورة كبيرة من فترة توقف الأصول غير المبرمجة.

البنية الميكانيكية وتقييم الإشارة

تتيح البنية التحتية للأجهزة، وإطار التوافق مع المحوِّلات المتعددة، ومنطق الخوارزميات في 176449-04 تدعم تكوينات تشخيص مرنة للآلات:

• تخصيص القنوات المزدوجة: تدير البيانات عبر أربع قنوات مستقلة مبرمجة في أزواج، مما يتيح للوحدة تنفيذ ما يصل إلى وظيفتي موضع متميزتين بالتزامن (مثل معالجة القناتين 1 و2 للموضع المحوري، بينما تراقب القناتان 3 و4 موضع الصمام).

• واجهة متعددة الاستخدامات مع المحوِّلات: تتضمن شبكات تكييف إدخال مدمجة قابلة للاختيار برمجيًا، تضبط بسلاسة معاوقة الإدخال الداخلية وملفات الإثارة لتتوافق مع تقنيات أجهزة الاستشعار المتنوعة.

• مراقبة العتبات مزدوجة المستوى: تُنشئ نقاط ضبط قابلة للتهيئة للتنبيهات لكل المتغيرات المقاسة النشطة، إلى جانب مستويات فصل للخطر قابلة للتخصيص تُعيَّن لأي متغيرين حرجين محددين لكل زوج من القنوات.

• تسجيل القياس عن بُعد المستقل: يوفّر مخارج مسجل تناظرية معزولة فردية من +4 إلى +20 مللي أمبير للقنوات المنفصلة، مما يتيح التتبع الموثوق عبر شبكات DCS وSCADA الخارجية من دون التأثير في حلقات الحماية الأساسية.

• تشخيص الأعطال عالي السرعة: ينفّذ عمليات فحص تشخيصية داخلية بسرعة تحديث تبلغ 100 مللي ثانية أو أقل، ويتحقق من سلامة مسار الإشارة التناظرية ويغيّر حالات مؤشرات LED المحلية عند حدوث عطل في المحول.

المعايير الفيزيائية ومعايير الأداء

الأسئلة الشائعة حول حماية الآلات وتكوينها

كيف يعيّن المشغّلون وظائف ميكانيكية متنوعة عبر قنوات الإدخال الأربع؟

تُبرمج قنوات جهاز المراقبة على أزواج باستخدام برنامج تكوين الرف 3500. ويمكن للقناتين 1 و2 تشغيل وظيفة محددة واحدة—مثل التمدد التفاضلي القياسي ذي المنحدر الواحد—بينما تشغّل القناتان 3 و4 الملف التعريفي نفسه أو تكوينًا مختلفًا تمامًا، مثل موضع الصمام أو تمدد الهيكل.

ما اختلافات مصدر الطاقة التي تحدث داخل جهاز المراقبة عند التبديل بين أنواع المحولات؟

يتغير استهلاك الطاقة الداخلي وفقًا للبطاقة الفرعية لواجهة الإدخال/الإخراج المختارة. إذ يبلغ عادةً 7.7 واط عند استخدام إدخال/إخراج موضع قياسي، ويرتفع عادةً إلى 8.5 واط مع أحمال إدخال/إخراج LVDT بالتيار المتردد، وينخفض عادةً إلى 5.6 واط عند قراءة تكوينات مقياس الجهد الدوار منخفضة الطاقة.

كيف يستجيب 176449-04 لدوائر القصر الخارجية في حلقات المسجل؟

تدمج الوحدة عزلًا إلكترونيًا كاملًا من دوائر القصر في جميع خطوط خرج المسجل المنفردة +4 إلى +20 mA. إذا حدث قصر خارجي أو عطل في التوصيلات في حلقة تسجيل لاحقة، فسيواصل منطق حماية الآلات الأساسي ومهام اكتشاف الإنذارات الرئيسية العمل دون انقطاع.

دليل الهندسة والتركيب

• ضبط إثارة المحوّل وتحسين جهد الفجوة:

  قبل تثبيت جهاز المراقبة 176449-04 في رف 3500، تحقّق من أن وحدة الإدخال/الإخراج المطابقة في اللوحة الخلفية تتوافق مع نوع مستشعر الحقل الفعلي. بالنسبة لمجسات القرب، تحقّق من أن مصدر طاقة المستشعر يوفّر إثارة مستقرة بجهد -24 VDC، بينما تتطلب وصلات AC LVDT موجة حاملة جيبية دقيقة بجهد 2.3 Vrms وتردد 3400 Hz. بالنسبة إلى إعدادات الدفع المحوري والتمدد التفاضلي، ضع طرف مجس الحقل لقراءة جهد نقطة المركز الميكانيكية الدقيقة، مع محاذاته وفق هوامش جهد الفجوة DC المحددة من المصنع لتعظيم نطاق قياس المستشعر الخطي الإجمالي.

• طرق تأريض التدريع وتقليل الضوضاء:

  مرّر جميع كابلات الحقل الخاصة بالمحوّلات عبر أسلاك محمية مزدوجة الالتواء منفصلة، مع إبقاء خطوط إشارات الموضع بعيدة تمامًا عن أسلاك أطراف القدرة العالية أو كابلات مغيرات التردد المتغير (VFD) للتحكم في المحركات. صِل شبكة التدريع النحاسية الخارجية فقط بقضبان تأريض النظام المخصصة الموجودة داخل رف خزانة أجهزة 3500. اترك التدريع عائمًا ومعزولًا جيدًا عند صندوق إنهاء مستشعر الحقل لمنع تيارات حلقات التأريض من إدخال ضوضاء كهربائية إلى مراحل إدخال LVDT ذات التيار المستمر والممانعة العالية البالغة 1 M Ohm.

• إدارة الحرارة ومحاذاة قفص البطاقات:

  تعمل اللوحة الرئيسية 176449-04 ضمن نطاق درجة حرارة محيطة صناعية من -30 إلى +65 درجة مئوية. عند تنفيذ عمليات نشر الرفوف عالية الكثافة، تحقّق من أن مراوح تهوية الخزانة تحافظ على تدفق هواء رأسي نظيف ومستقر عبر مسارات الفتحات. عند إدخال وحدة المراقبة في هيكل الرف، حرّك الركيزة بالتساوي على طول موجّهات البطاقة لتجنب ثني دبابيس موصل اللوحة الخلفية، ثم أحكم ربط البرغيين العلوي والسفلي يدويًا لتأمين تأريض هيكلي منخفض المقاومة.
