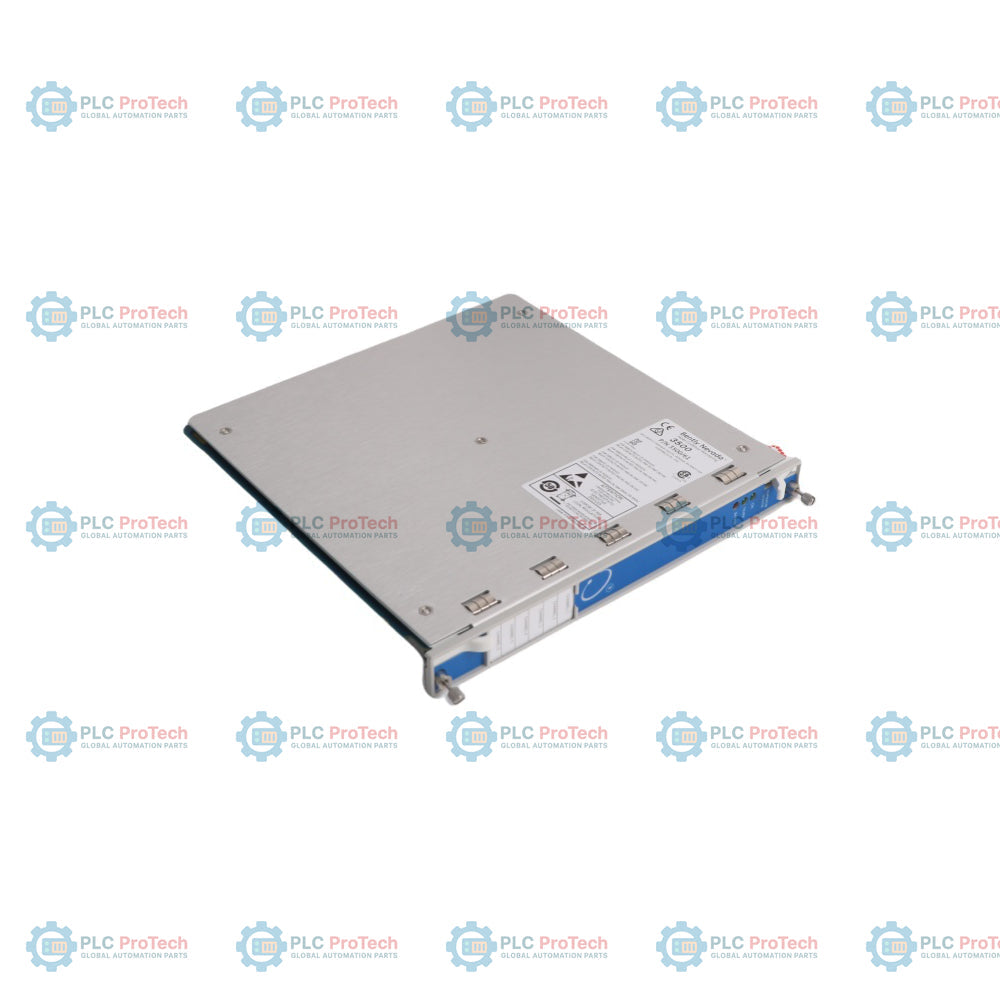

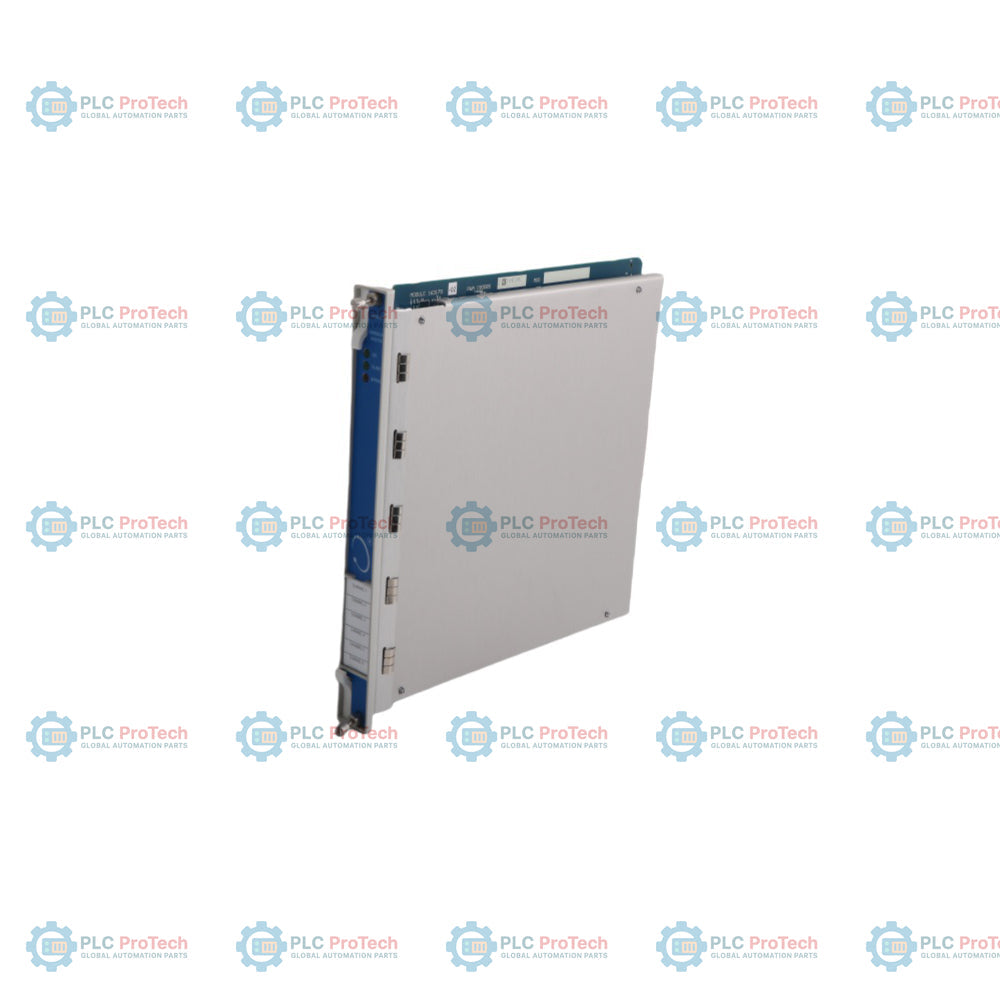

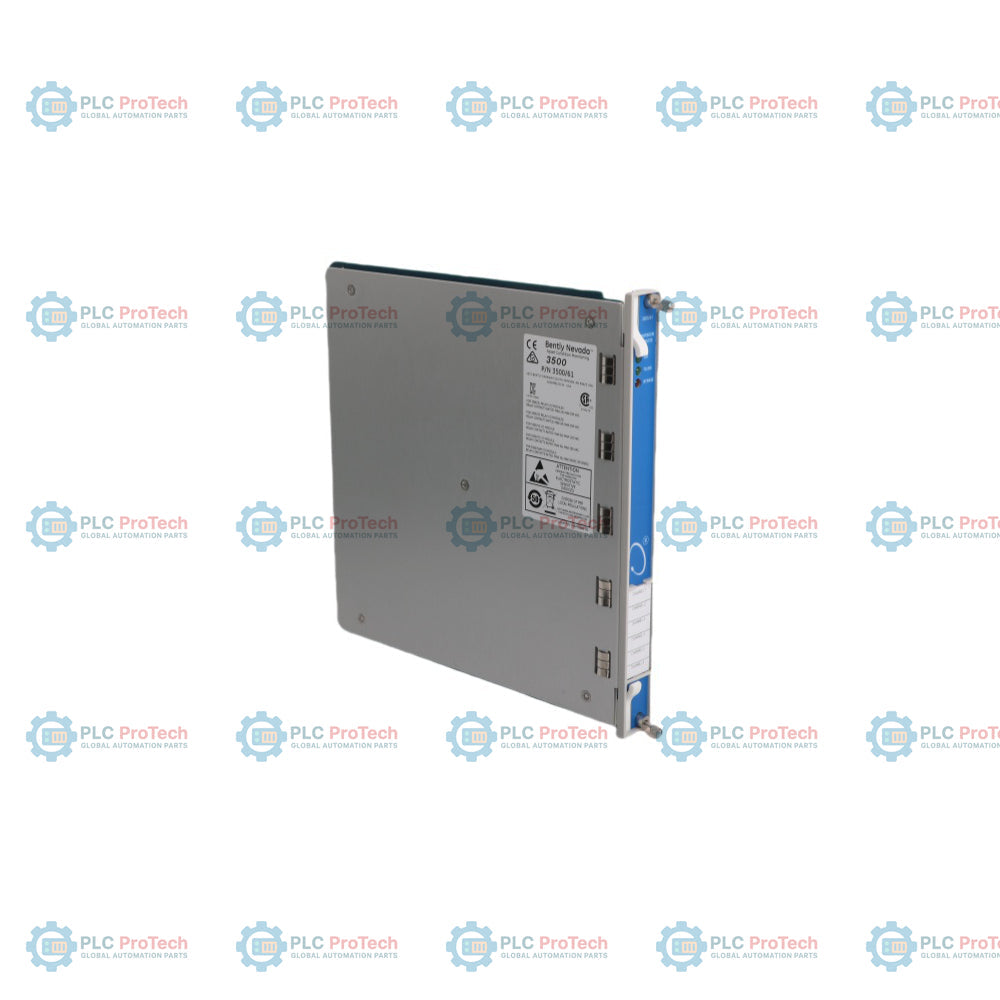

وحدة مراقبة درجة الحرارة ‏Bently Nevada 163179-02 3500/61

نظرة عامة على المنتج

يُعد  163179-02 أداة احترافية لمراقبة درجة الحرارة بست قنوات، صُممت لنظام حماية الآلات  Bently Nevada 3500 Series المعتمد في المجال. وبصفته وحدة أساسية لتقييم الحرارة، يعالج هذا الكارت باستمرار مدخلات كواشف درجة الحرارة بالمقاومة (RTD) والمزدوجات الحرارية لحماية مكونات الآلات الحيوية من الحمل الحراري الزائد. وتعتمد بيئات التطبيقات الصناعية الثقيلة—بما في ذلك محطات الطاقة الحرارية ذات الحمل الأساسي، ومجمعات تسييل الغاز الطبيعي المسال، ومصافي البتروكيماويات عالية السعة—على  163179-02 لمتابعة درجات حرارة المحامل الحيوية، وملفات الجزء الثابت، ومجمعات سوائل التشحيم. ومن خلال توفير الوظائف التشغيلية نفسها للبنية الأساسية 3500/61، إلى جانب ست قنوات مسجل تناظرية مدمجة، تضمن الوحدة تسجيل القياسات عن بُعد بصورة مستقلة. وتتيح هذه المراقبة المستمرة لنظام السلامة إصدار أوامر فصل آلية سريعة قبل أن تتسبب خسائر الاحتكاك أو التبريد الحرجة في تلف كارثي للمكونات، مما يقلل بدرجة كبيرة من فترات توقف المنشأة غير المبرمجة.

بنية الأجهزة وتوجيه القياسات عن بُعد

توفر الهندسة الوظيفية، والعزل على مستوى الأجهزة، وحلقات التتبع التناظرية في  163179-02 مرونة وأمانًا عاليين لمتابعة حرارة الآلات:

• الاقتناء المتوازي بست قنوات: يقيّم ستة مدخلات تناظرية مستقلة لدرجة الحرارة في الوقت نفسه، مع توفير تهيئة مخصصة وعالية السرعة للإشارة عبر جميع القنوات دون تأخيرات ناتجة عن المسح المتتابع للقنوات.

• توفير حلقة تيار مدمجة: يضم ستة مخارج تيار مدمجة من +4 إلى +20 mA تتناسب مع إعداد المجال الكامل للشاشة، مما يتيح توجيه القياسات التناظرية بسلاسة إلى أنظمة DCS أو SCADA الخارجية.

• حلقة حماية من القصر: تتضمن عزلًا إلكترونيًا مستقلًا للأعطال في جميع دوائر مخارج المسجل، مما يضمن بقاء منطق حماية الآلات الأساسي متأثرًا بشكل كامل بالدوائر القصيرة في التوصيلات الخارجية أو فصل الحلقات.

• توافق بنية الإدخال/الإخراج التكيفية: تعمل بشكل موثوق مع وحدات الإنهاء الداخلية، ووحدات الإنهاء الخارجية، وكتل أجهزة حواجز السلامة الداخلية المتخصصة، بما يلائم معايير النشر المتنوعة للمناطق.

• روتين التشخيص الذاتي المستمر: تستخدم دائرة مراقبة داخلية لمتابعة السلامة البنيوية لتوصيلات الإدخال وعمليات نقل البيانات عبر اللوحة الخلفية، مع إظهار رموز أعطال على الواجهة الأمامية عند انفتاح حلقة المستشعر أو حدوث قصر فيها.

المعلمات التقنية وحدود التشغيل

الأسئلة الشائعة حول سلامة الآلات ومراقبة الحرارة

هل يؤدي عطل في توصيلات الحلقة الخارجية لمخارج المسجل إلى قطع منطق فصل الآلة الأساسي؟

لا. تتميز منصة الأجهزة 163179-02 بعزل جلفاني وإلكتروني كامل ضد القصر في كل مخرج مسجل منفرد من +4 إلى +20 mA. وإذا تعرضت حلقة جهاز ميداني لاحق لدائرة قصر أو عطل أرضي بنيوي، تظل مراقبة الحماية الأساسية وتنبيهات تشغيل المرحلات الآلية تعمل بكامل وظائفها.

ما سبب اختلاف الحد الأدنى لدرجة حرارة التشغيل بين التركيبات المختلفة؟

تتغير الحدود الحرارية تبعًا لوحدة واجهة اللوحة الخلفية المختارة. ويتيح استخدام وحدات إدخال/إخراج الإنهاء الداخلية أو الخارجية القياسية تشغيل الكارت ضمن نطاق واسع من -30 إلى +65 درجة مئوية. أما عند إقرانه بوحدات إدخال/إخراج الحواجز الداخلية للسلامة الجوهرية، فيتحول الحد التشغيلي الأدنى إلى نطاق من 0 إلى +65 درجة مئوية.

هل يمكن ضبط قيم المسجل، أم أنها تتبع تحجيمًا ثابتًا بالنسبة إلى نطاق الإدخال؟

تولد المخارج الستة المستقلة للتيار إشارات تناظرية تتناسب بدقة مع النطاق الكامل المهيأ داخل وحدة المراقبة 3500/61. وتتوافق هذه القياسات بسلاسة مع نقاط ضبط التنبيه والخطر التي يبرمجها المستخدم عبر أداة برنامج تهيئة الحامل 3500.

دليل الهندسة والتركيب

• سلامة التدريع ومطابقة أسلاك توصيل المستشعر:

  مرّر جميع كابلات المجال الخاصة بـ RTD والمزدوجات الحرارية عبر أسلاك أجهزة محمية ومجدولة عالية الجودة لمنع تحفيز الضوضاء الكهرومغناطيسية من مغذيات المحركات عالية الجهد. وصّل التدريع النحاسي المجدول الكامل فقط عند شريط تأريض الأجهزة المخصص داخل هيكل حاضنة الكارت 3500. وتأكد من احتفاظ الأسلاك الميدانية بالطول ومساحة المقطع المتطابقين، ولا سيما في ترتيبات RTD ثلاثية الأسلاك، للتخلص من اختلالات مقاومة الخط التي تسبب انحراف القياس عند كتلة طرفيات الإدخال 3500/61.

• لوائح حاجز السلامة الجوهرية والتهوية الحرارية:

  عند تركيب وحدة 163179-02 داخل أنظمة تستخدم حواجز سلامة جوهرية داخلية، تأكد من ألا تقل درجة الحرارة المحيطة عن 0 درجة مئوية. وحافظ على مسارات خلوص رأسي واضحة أعلى هيكل الحامل 3500 وأسفله للسماح بتدفق الهواء دون عوائق عبر واجهة الكارت. وتحقق من التزام الفتحات المجاورة بقواعد تحميل الطاقة القياسية للحفاظ على تبديد الحرارة أقل بكثير من الحد الأقصى، ومنع تسارع تقادم المكونات.

• إدخال الكارت في الحاضنة وعزم التثبيت الميكانيكي:

  قبل إدخال اللوحة الرئيسية في الفتحة النشطة، افحص بصريًا صفوف موصلات اللوحة الخلفية بحثًا عن التلوث أو الدبابيس المنحنية. وجّه لوحة الدائرة بالتساوي على طول مساري القضيبين العلوي والسفلي للهيكل حتى تتصل الدبابيس الخلفية بإحكام بمقبس اللوحة الخلفية. أحكم ربط مثبتات التثبيت العلوية والسفلية يدويًا لضمان تأريض بنيوي متين، ثم اربط جميع توصيلات كتل الطرفيات الميدانية بعزم الربط المحدد في أوراق مواصفات المصنع لمنع تغيرات الإشارة الناجمة عن الاهتزاز.
