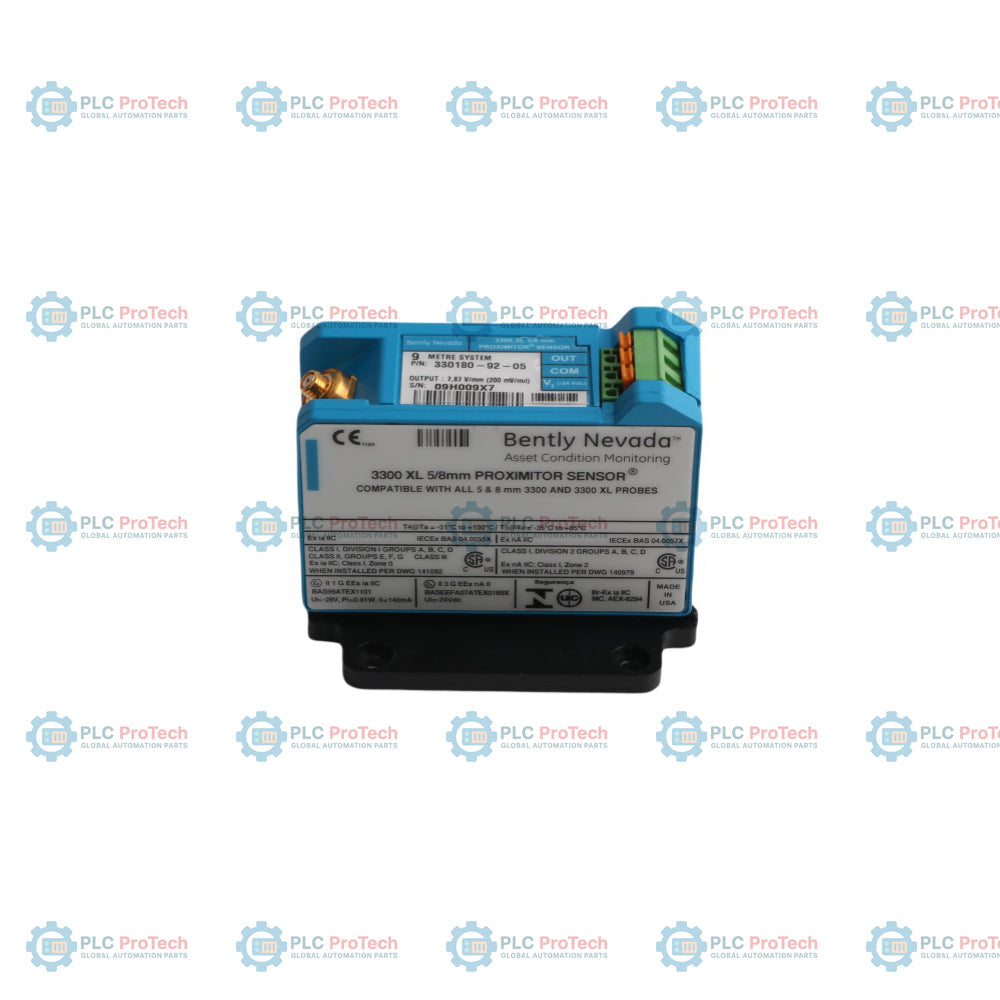

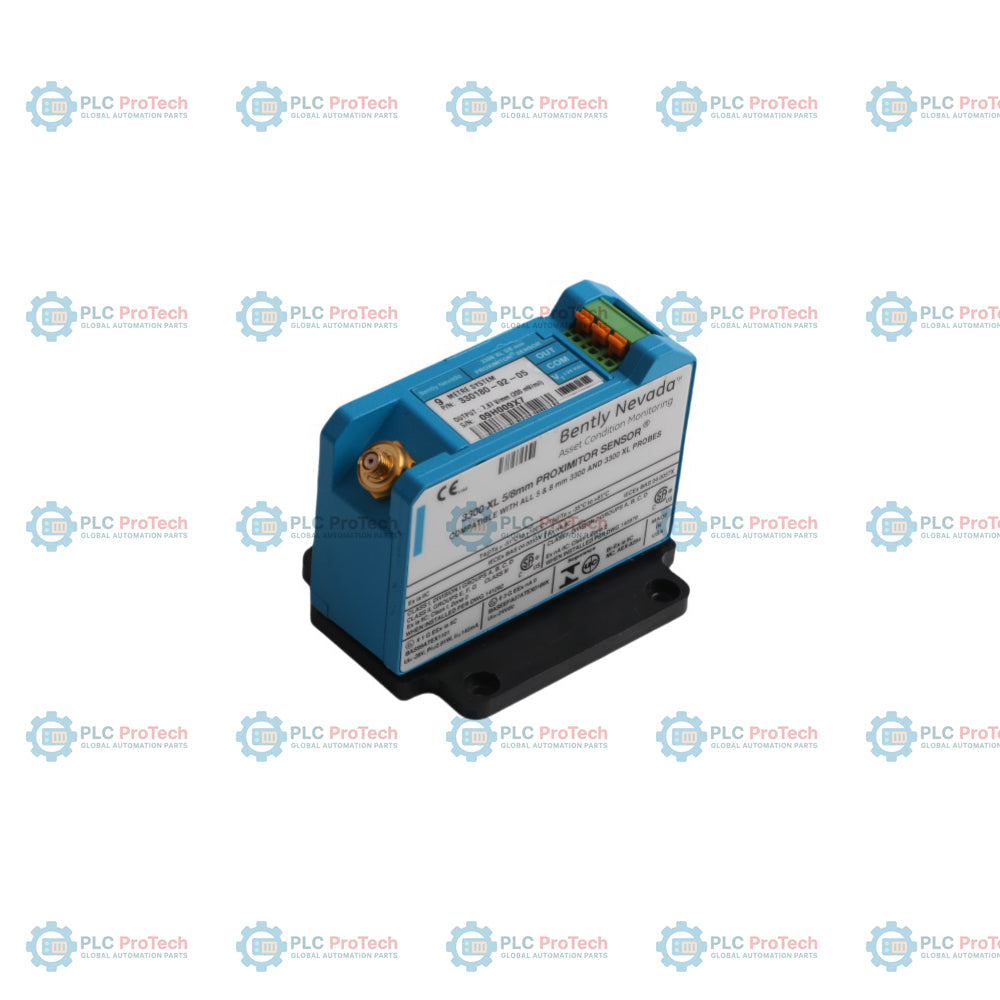

مستشعر قرب 3300 XL ‏Bently Nevada 330180-92-05

نظرة عامة على المنتج

يُعد 330180-92-05 جهازًا عالي الدقة لتكييف إزاحة التيار الدوامي، طورته شركة Bently Nevada لصالح سلسلة مراقبة حالة الآلات 3300 XL. وبصفته وحدة معالجة الإشارة الأساسية داخل دائرة مسبار تقارب غير تلامسية، يحوّل هذا الجهاز تغيرات مجال الترددات الراديوية (RF) الخام إلى مقاييس جهد خطية تتناسب مباشرةً مع موضع العمود. وتعتمد الأصول الصناعية الحيوية، بما في ذلك مولدات التوربينات البخارية الكبيرة في محطات الطاقة، والضواغط الطاردة المركزية عالية الضغط في مصافي النفط، وطواحين الطحن الثقيلة في مواقع معالجة التعدين، على 330180-92-05 (330180-92-05) لتتبع خلوص محامل الغشاء المائع الديناميكي. ومن خلال توفير قراءات مستقرة للاهتزاز والدفع بدقة أقل من الميكرون مباشرةً إلى نظام الرف 3500، يكتشف هذا الحساس مبكرًا ظاهرة خفقان الزيت البنيوي أو عدم محاذاة العمود. ويساعد ذلك على منع توقفات الآلات الكارثية غير المتوقعة، وحماية الأعمدة الدوارة مرتفعة التكلفة، وتقليل فترات التوقف غير المبرمجة في المصنع.

تفصيل اللاحقة

يمكن فك ترميز تكوين الأجهزة الدقيق، ومعايرة حلقة النظام بالكامل، وملف اعتماد المواقع الخطرة لحساس التقارب 330180-92-05 بصورة منهجية من خلال بنية اللاحقة الأبجدية الرقمية الخاصة به.

• جذر المنتج 330180: يحدد التصنيف الأساسي للأجهزة لوحدة حساس التقارب عالية الأداء 3300 XL.

• خيار طول النظام -92: يحدد طولًا إجماليًا مُعايرًا لحلقة النظام يبلغ 9.0 أمتار (29.5 قدمًا). ويضمن هذا الإعداد توافق المذبذب الداخلي مع ممانعة مجموعة مسبار وكابل تمديد مركبة بطول 9.0 أمتار، من دون الحاجة إلى إعادة معايرة ميدانية محلية. ويحدد هذا الخيار تحديدًا هيكلًا يُثبت على اللوحة، من دون تضمين أجهزة تثبيت متخصصة على قضيب DIN.

• خيار اعتماد جهات متعددة -05: يشهد بأن الوحدة تستوفي المعايير الدولية الصارمة للحماية من الانفجار في المناطق الخطرة، وتحمل اعتمادات السلامة الكاملة والمتزامنة من CSA وATEX وIECEx للتركيب في البيئات الانفجارية من المناطق 0 و1 و2.

معايير الأداء الهندسي والأبعاد

الأسئلة الشائعة حول صيانة المحول وتشغيله

هل يمكن لحساس التقارب هذا بطول 9.0 أمتار أن يعمل مع مجموعة كابل تمديد قياسية بطول 5.0 أمتار؟

لا. فقد ضُبطت مصفوفة التذبذب الداخلية في 330180-92-05 خصيصًا لتتوافق مع الخصائص السعوية والحثية لنظام بطول 9.0 أمتار. ويؤدي دمج هذه الوحدة مع مجموعة مسبار وكابل بطول 5.0 أمتار إلى تغيير التردد الرنيني، ما يغيّر عامل المقياس عن القيمة القياسية البالغة 7.87 فولت/مم (200 مللي فولت/ميل)، وينتج عنه بيانات اهتزاز غير صحيحة.

ما الفوائد الميدانية المحددة التي توفرها مادة الغلاف المصنوع من الألومنيوم المصبوب A308؟

يعمل الغلاف المصنوع من الألومنيوم المصبوب A308 من الدرجة الممتازة كدرع متين يحجب التداخل الكهرومغناطيسي (EMI) عالي التردد وضوضاء الترددات الراديوية، ويمنعهما من التأثير في الدوائر الداخلية. كما يوفر حماية مادية ممتازة من الصدمات الميكانيكية والتآكل الجوي وتسرب الرطوبة في بيئات منصات الضواغط القاسية.

كيف يحدد الفني الكهربائي وجود دائرة قصر في المسبار مقابل عطل دائرة مفتوحة أثناء التشغيل؟

من خلال قياس جهد الفجوة المستمر عند كتلة أطراف الحساس، يستطيع الفنيون الميدانيون فحص سلامة النظام بسرعة. وتشير قراءة تبلغ 0 فولت تيار مستمر أو قيمة موجبة منخفضة جدًا إلى حالة دائرة قصر، تنتج عادةً عن مسار كابل منثنٍ أو اتصال طرفي مؤرّض. وعلى العكس، تشير القراءة المطابقة لجهد التغذية الكامل (-24 فولت تيار مستمر) إلى عطل دائرة مفتوحة، ما يدل على انقطاع خط طرفي أو انفصال طرف المسبار.

دليل الهندسة والتركيب

• عزل الموصل المحوري والحماية من الرطوبة البنيوية:

  عند توصيل سلك المسبار بكابل التمديد داخل حامل الآلة، يجب عزل الوصلة المحورية بالكامل عن هيكل الآلة باستخدام أكمام سيليكونية عالية العزل الكهربائي. فقد تؤدي الرطوبة أو الأوساخ داخل هذه الوصلة إلى تدهور إشارة RF، ما يسبب انحرافًا فوريًا في القياس. لفّ الوصلة المكتملة بشريط فلكنة ذاتي الالتحام لمنع دخول الرطوبة في منصات الضواغط المكشوفة.

• محاذاة جهد الفجوة ومعايير المعايرة:

  أثناء التركيب، اضبط فجوة المسبار الفعلية باستخدام جهاز متعدد القياسات رقمي موصول بين طرفي "OUT" و"COM" في الحساس. أدر جسم المسبار حتى يقيس الجهد المستمر -10.0 فولت بالضبط، وهو ما يقابل نقطة المنتصف الدقيقة لنطاق المعايرة الخطي للحساس. أحكم ربط صامولة قفل المسبار وفق مواصفة عزم التركيب الموصى بها لمنع الانحراف الميكانيكي أثناء تشغيل التوربينات ذات الاهتزاز العالي.

• مخطط توصيل لوحة الأطراف وبروتوكولات عزل الضوضاء:

  مرّر حلقات طاقة -24 فولت تيار مستمر وخرج الإشارة عبر كابلات أجهزة ملتوية ومحمية عالية السلامة. قم بتأريض واقيات الكابلات عند نقطة واحدة فقط، عادةً عند كتلة أطراف رف المراقبة 3500، واقطع واقي المجال بعناية عند طرف الحساس. تمنع تقنية التأريض هذه مسارات تيار حلقات التأريض من إدخال ضوضاء كهربائية إلى قنوات مراقبة الاهتزاز.
