الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/65 145988-02
Country of origin:الولايات المتحدة
نوع المنتج: مراقب درجة الحرارة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 910ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

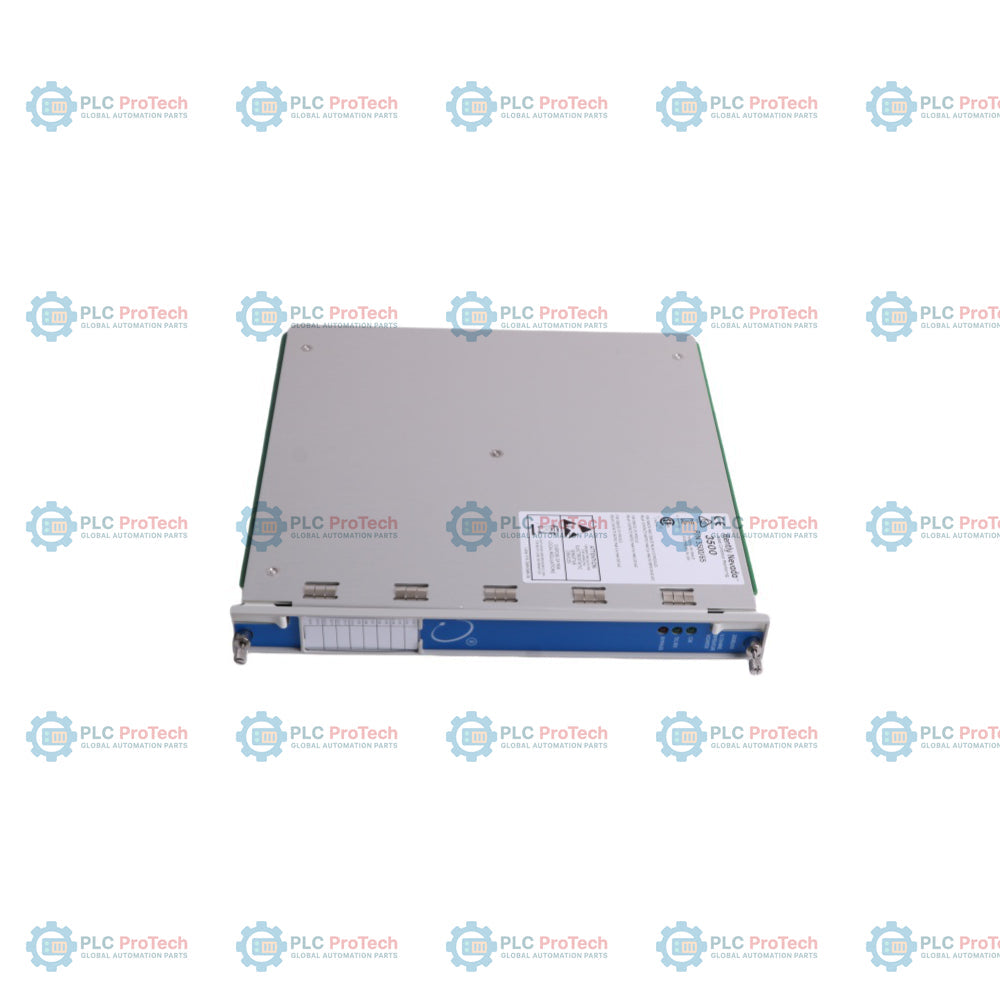

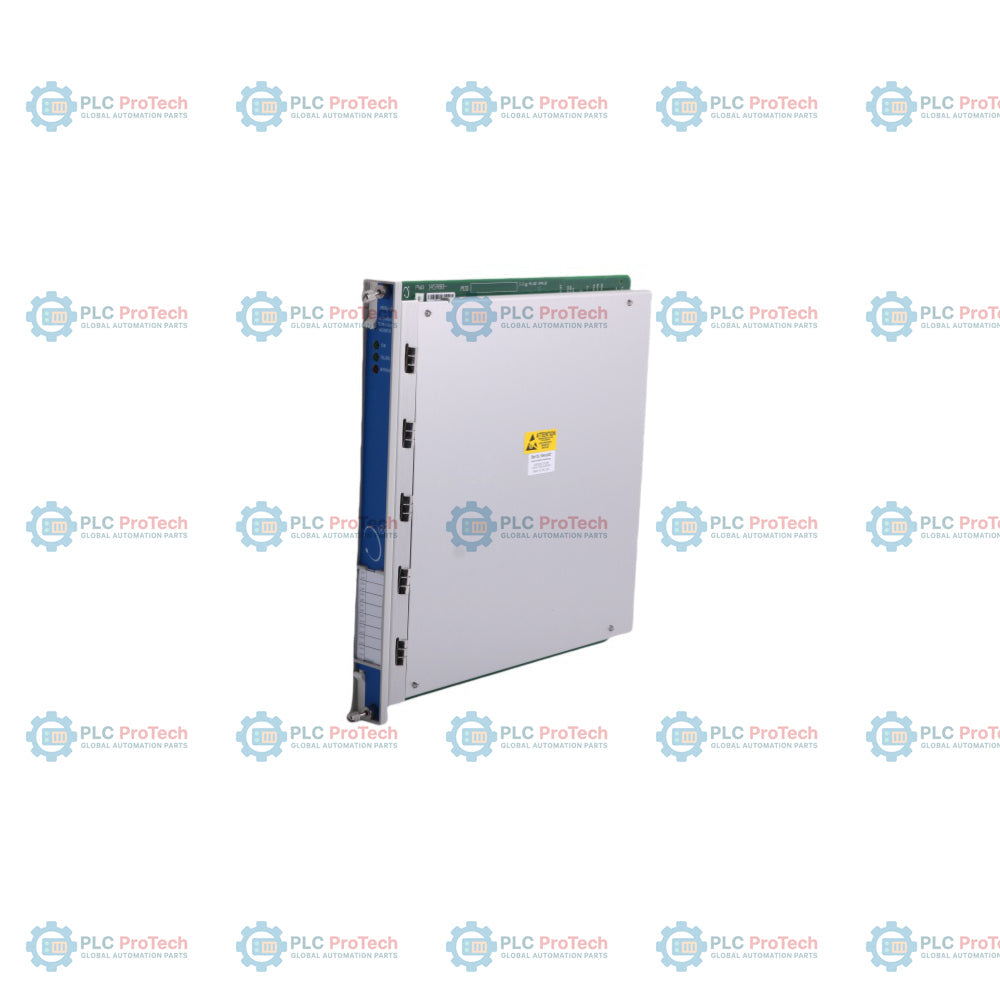

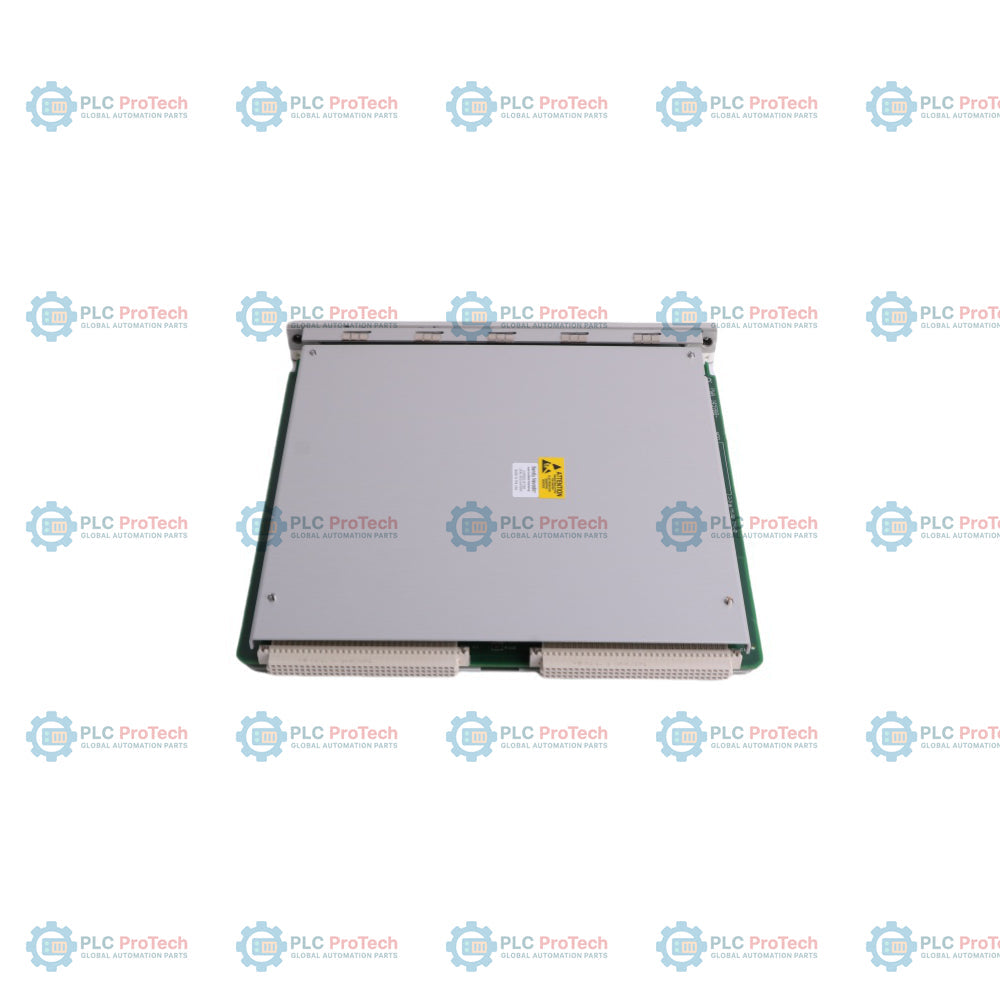

جهاز المراقبة Bently Nevada 3500/65، الذي يستخدم مكوّن الوحدة الرئيسية 145988-02، هو جهاز مراقبة حرارة عالي الكثافة بـ16 قناة صُمم لحماية الآلات الصناعية الحيوية من خلال توفير تتبع حراري مستمر. تقبل هذه الوحدة المتخصصة 16 قناة من مدخلات الحرارة من كل من كواشف درجة الحرارة المقاومة (RTDs) والمزدوجات الحرارية ذات الطرف المعزول (TCs). وتُكيّف هذه الإشارات الخام من المحوّلات داخليًا وتقارنها باستمرار بنقاط ضبط الإنذار والخطر التي يبرمجها المستخدم لمنع التدهور الحراري لأصول المصنع الحيوية.
يُجرى التكوين وتعيين القنوات باستخدام برنامج تكوين الرف 3500. ويمكن للمشغلين برمجة بنية القنوات الـ16 بسلاسة لمعالجة المزدوجات الحرارية ذات الطرف المعزول، وأجهزة RTD ثلاثية الأسلاك، وأجهزة RTD رباعية الأسلاك، أو ترتيب مشترك من مستشعرات TC وRTD داخل فتحة الهيكل نفسها. وفي البيئات عالية الموثوقية التي تتطلب حماية آمنة بالتكرار المعياري الثلاثي (TMR)، يجب نشر أجهزة المراقبة في مجموعات من 3 وحدات متجاورة داخل رف نظام حماية الآلات من السلسلة 3500. في هذا التكوين، يطبّق النظام مستويين من منطق التصويت لضمان الدقة التشغيلية والحد من مخاطر الأعطال أحادية النقطة.
| المعلمة | المواصفة | ||||||
| الشركة المصنّعة | Bently Nevada | ||||||
| بلد المنشأ | الولايات المتحدة الأمريكية | ||||||
| استهلاك الطاقة | 3 واط اسميًا | ||||||
| مداخل الإشارة | إشارات محولات RTD أو المزدوجات الحرارية ذات الطرف المعزول، من 1 إلى 16 | ||||||
| ممانعة الإدخال | أكبر من 1 ميجا أوم لكل مدخل سلك | ||||||
| أنواع المزدوجات الحرارية ونطاقاتها | النوع E: -100 درجة مئوية إلى +1000 درجة مئوية (-148 درجة فهرنهايت إلى +1832 درجة فهرنهايت) | النوع J: 0 درجة مئوية إلى +760 درجة مئوية (32 درجة فهرنهايت إلى +1400 درجة فهرنهايت) | النوع K: 0 درجة مئوية إلى +1370 درجة مئوية (32 درجة فهرنهايت إلى +2498 درجة فهرنهايت) | النوع T: -160 درجة مئوية إلى +400 درجة مئوية (-256 درجة فهرنهايت إلى +752 درجة فهرنهايت) | |||
| أنواع RTD ونطاقاتها | بلاتين 100 أوم ثلاثي الأسلاك ورباعي الأسلاك (ألفا = 0.00385): -200 درجة مئوية إلى +850 درجة مئوية (-328 درجة فهرنهايت إلى +1562 درجة فهرنهايت) | بلاتين 100 أوم ثلاثي الأسلاك ورباعي الأسلاك (ألفا = 0.00392): -200 درجة مئوية إلى +700 درجة مئوية (-328 درجة فهرنهايت إلى +1292 درجة فهرنهايت) | نيكل 120 أوم ثلاثي الأسلاك ورباعي الأسلاك: -80 درجة مئوية إلى +260 درجة مئوية (-112 درجة فهرنهايت إلى +500 درجة فهرنهايت) | نحاس 10 أوم ثلاثي الأسلاك ورباعي الأسلاك: -100 درجة مئوية إلى +260 درجة مئوية (-148 درجة فهرنهايت إلى +500 درجة فهرنهايت) | |||
| قيمة مصدر تيار RTD | 913 +/- 7 ميكروأمبير عند 25 درجة مئوية لكل محول (مصدر إمداد واحد لـ RTD رباعي الأسلاك، ومصدرا إمداد لـ RTD ثلاثي الأسلاك) | ||||||
| الدقة | 1 درجة مئوية أو 1 درجة فهرنهايت | ||||||
| دقة التوصيل الداخلي | رف الحاجز: +/-3 درجات مئوية عند +25 درجة مئوية (+/-5.4 درجة فهرنهايت عند +77 درجة فهرنهايت) | الرف القياسي: +/-3 درجات مئوية عند +25 درجة مئوية (+/-5.4 درجة فهرنهايت عند +77 درجة فهرنهايت) | |||||
| دقة التوصيل الخارجي | رف الحاجز: +/-3 درجات مئوية عند +25 درجة مئوية (+/-5.4 درجة فهرنهايت عند +77 درجة فهرنهايت) | الرف القياسي: +/-3 درجات مئوية عند +25 درجة مئوية (+/-5.4 درجة فهرنهايت عند +77 درجة فهرنهايت) | |||||
| دقة حساس تعويض الوصلة الباردة | +/-2 درجة مئوية عند +25 درجة مئوية (+/-3.6 درجة فهرنهايت عند +77 درجة فهرنهايت) | ||||||
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) | ||||||
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) | ||||||
| أبعاد الوحدة الرئيسية (الارتفاع × العرض × العمق) | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) | ||||||
| الوزن | 0.91 كجم (2.0 رطل) |
| نوع الموصل | الوظيفة |
| موصل اللوحة الخلفية للهيكل الداخلي | يدمج توجيه الطاقة واتصالات البيانات عالية السرعة مع ناقل الرف 3500 |
| كتل التوصيل الخارجية / وحدة الإدخال/الإخراج | واجهة مادية مباشرة لأسلاك توصيل محولات RTD والمزدوجات الحرارية المستقلة البالغ عددها 16 |
ما الوظيفة الأساسية للوحدة 3500/65؟
تراقب ما يصل إلى 16 قناة لدرجة حرارة آلات المصنع باستخدام مداخل RTD ومزدوجات حرارية ذات أطراف معزولة.
هل يمكن لشاشة درجة الحرارة هذه قبول مزدوجات حرارية غير معزولة؟
لا، فالوحدة مصنفة خصيصًا لقبول نماذج المزدوجات الحرارية ذات الطرف المعزول فقط لمنع أخطاء الإشارة.
ما أداة التكوين المستخدمة لضبط نقاط ضبط الإنذار؟
تتطلب جميع عمليات ضبط المعلمات، واختيارات المستشعرات، وتكوينات الإنذار برنامج تكوين الرف 3500.
ماذا يعني إضاءة مؤشر LED التجاوز باستمرار على الواجهة الأمامية؟
يشير ذلك إلى أن الشاشة وُضعت عمدًا في وضع التجاوز، مما يحجب إجراءات الإخراج المبرمجة.
ما تكوين المستشعر الموصى به للتركيبات الصناعية القياسية؟
تُعد RTD البلاتينية ذات قيمة ألفا 0.00385 المعيار الصناعي، ويُوصى بها للتطبيقات العامة.
كيف يعمل النظام عند نشره في تطبيق TMR؟
يجب تركيب الشاشة ضمن مجموعات من ثلاث فتحات رف متجاورة، وتستخدم نوعين منفصلين من التصويت لمنع الأعطال أحادية النقطة.
هل يلزم إجراء معايرة يدوية ميدانية لهذا الجهاز؟
لا يلزم إجراء معايرة يدوية ميدانية، إذ تُضبط وظائف تكييف الإشارة مسبقًا وتُدار عبر التحجيم البرمجي الداخلي.
ما مستويات معاوقة الإدخال لكل سلك توصيل؟
تبلغ معاوقة الإدخال أكثر من 1 MOhm لكل خط من خطوط الإدخال المستقلة.
ما قيمة التيار الثابت المقدمة لقياسات RTD؟
يوفر مصدر التيار المدمج 913 +/- 7 uA عند 25 درجة مئوية لكل عنصر محول.
كم عدد مصادر التيار الداخلية المستخدمة عند توصيل RTD ذي 3 أسلاك؟
تستخدم الأجهزة مصدرَي تيار منفصلين لإعداد RTD ذي 3 أسلاك، ومصدرًا واحدًا لإعداد RTD ذي 4 أسلاك.
