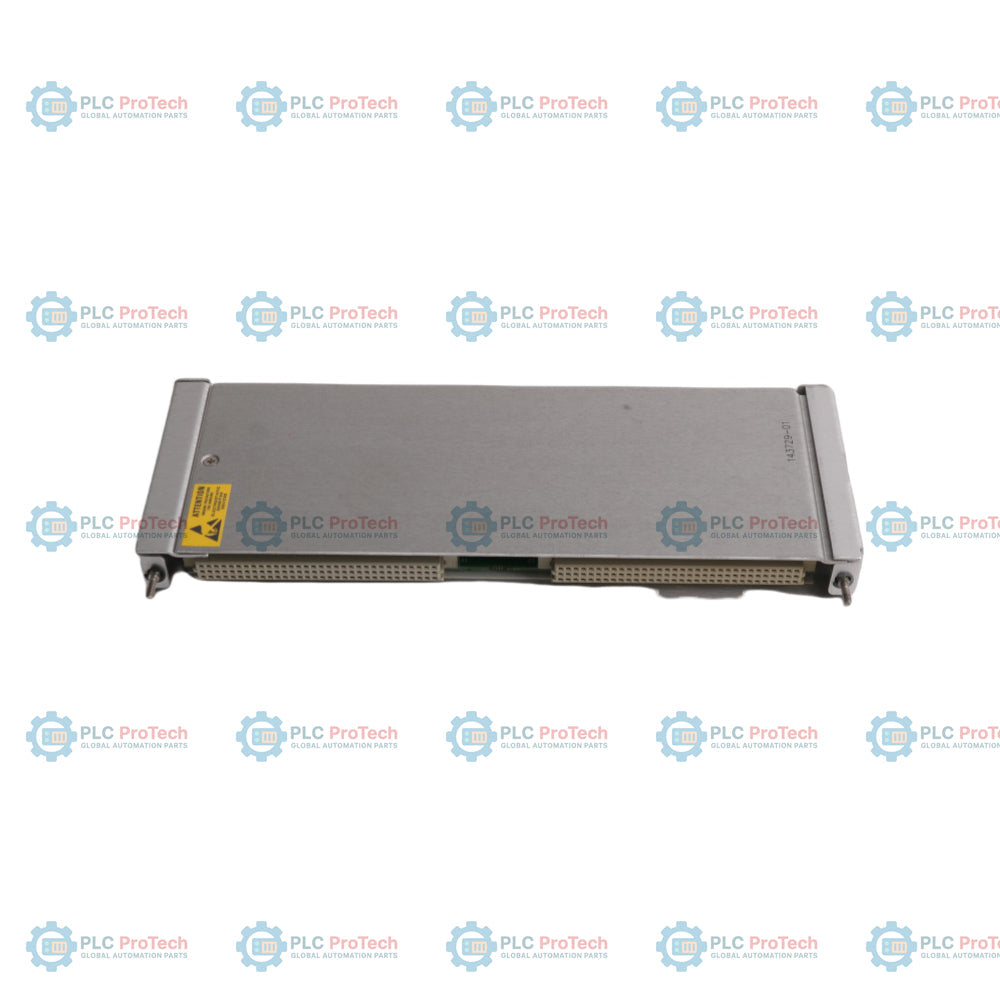

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/77M-03-00 143729-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة مراقبة الضاغط الترددي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1110ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن Bently Nevada 3500/77M-03-00 هو جهاز مراقبة ضغط أسطوانة ترددية عالي الأداء، مكوّن من 4 قنوات، تتم برمجته عبر برنامج تهيئة رف 3500 لتوفير حماية مستمرة للآلات وتشخيصات مهمة للضواغط الترددية. تعمل مجموعة المراقبة هذه كنظام موحّد ثنائي الوحدات، إذ تجمع بين معالج الفتحة الأمامية الرئيسية ووحدة 143729-01 لإدخال/إخراج ضغط الأسطوانة مع أطراف توصيل داخلية الأساسية. يقبل النظام إشارات محولات ضغط مطلقة ذات جهد موجب (psia) من جهات خارجية ومعتمدة من الشركة المصنّعة، موفرًا حماية محلية للآلة وبيانات عابرة عالية الدقة لفرق تشغيل المصانع وهندسة الصيانة.

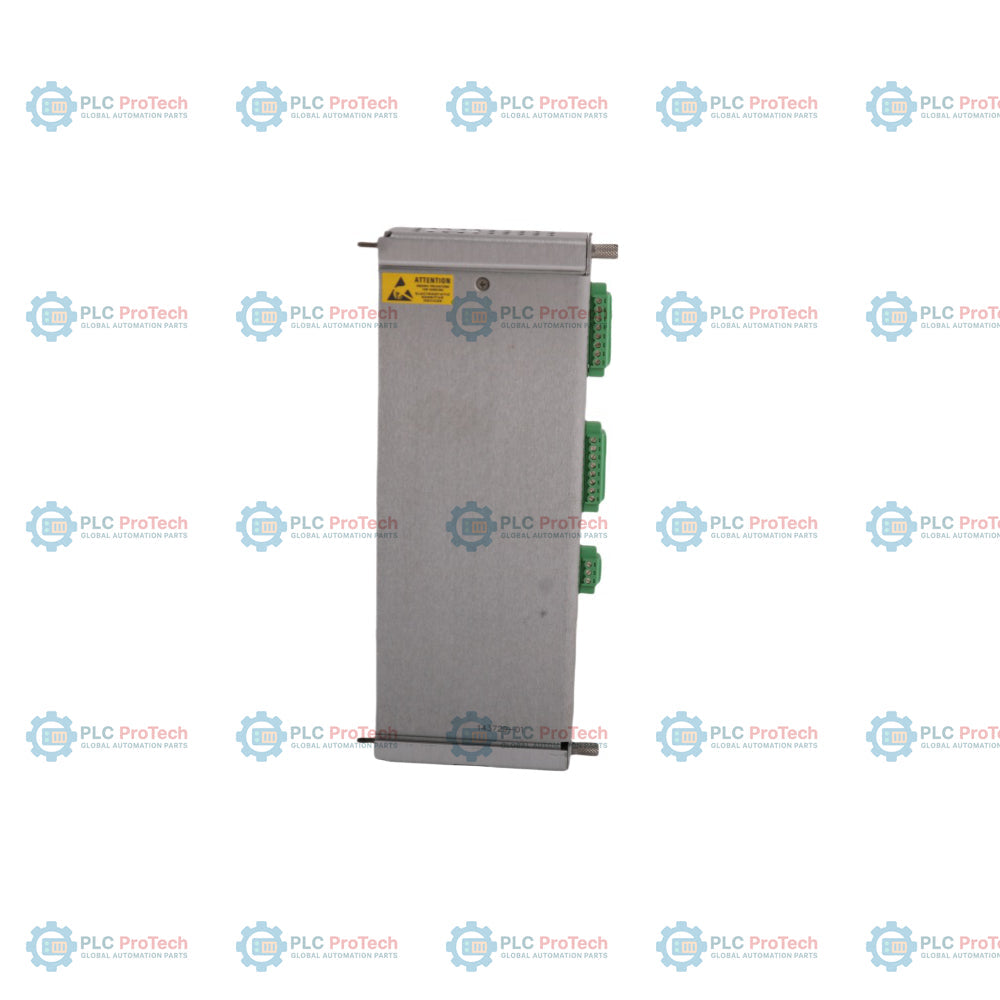

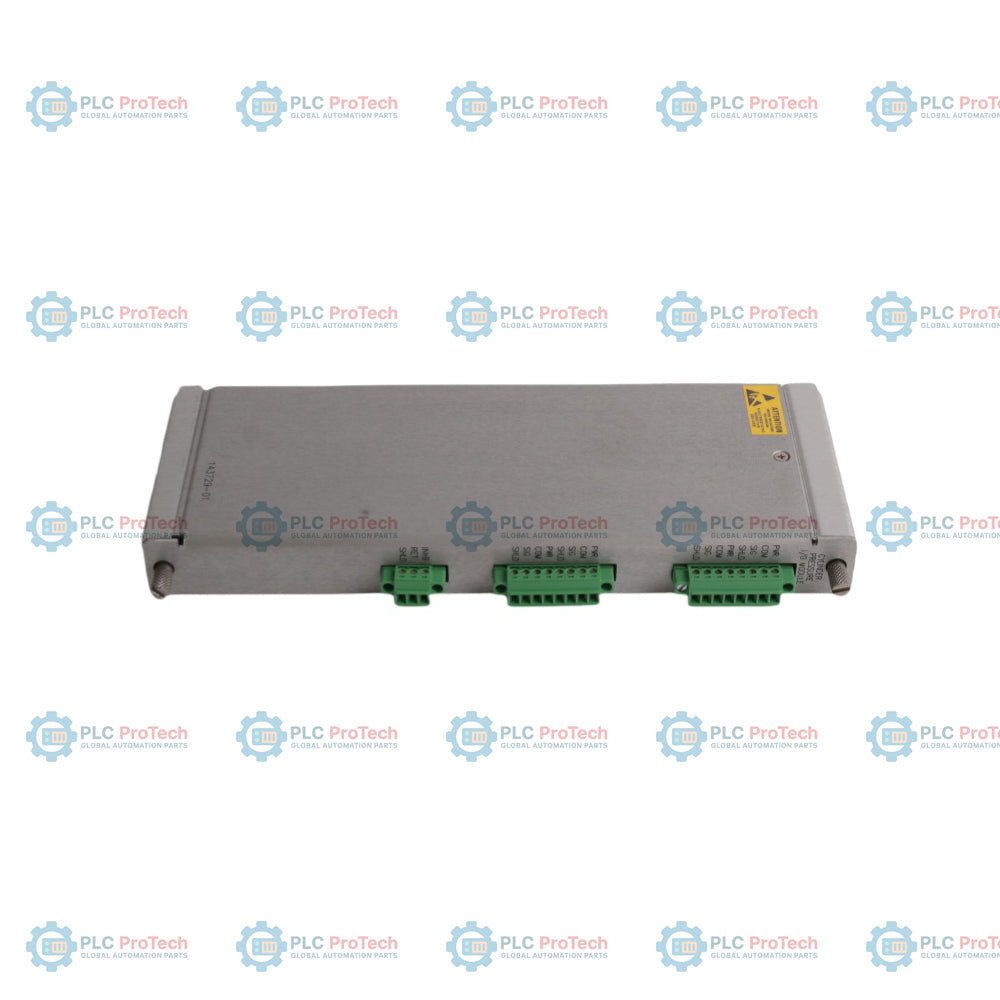

تعمل الوحدة على تهيئة أشكال موجات الضغط الديناميكية لاستخراج ثمانية متغيرات مقاسة متميزة لكل قناة نشطة. وترتبط خمسة معلمات تحديدًا بحجرة ضغط واحدة: ضغط التصريف، وضغط السحب، والضغط الأقصى، والضغط الأدنى، ونسبة الانضغاط. وتدمج ثلاثة متغيرات إضافية قيم قنوات متعددة مع معلمات الضاغط الهندسية لحساب الحالات الديناميكية الحرارية والميكانيكية المتقدمة: أقصى ضغط للقضيب، وأقصى شد للقضيب، ودرجة عكس حركة القضيب. توفر وحدة الإدخال/الإخراج 143729-01 المثبتة في الخلف كتل أطراف التوصيل المادية الضرورية وإثارة المحولات، ما يجعلها مكوّنًا حاسمًا في نشر نظام حماية الآلات من سلسلة 3500 ككل.
| المعلمة / الفئة | تفاصيل المواصفات |
| الكهرباء والطاقة | |
| الشركة المصنّعة | Bently Nevada |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| استهلاك الطاقة | 7.8 واط كحد أقصى (مع تشغيل مصادر طاقة المحولات عند الحمل الكامل) |
| مصدر طاقة المحول | +23.0 +/- 0.8 فولت تيار مستمر مع تحديد التيار عند 24.5 مللي أمبير لكل قناة |
| ممانعة الإدخال | 50 كيلو أوم (إدخال/إخراج ضغط الأسطوانة) |
| مدخل الإشارة والنطاقات | |
| سعة القنوات | من 1 إلى 4 قنوات لمحولات رطل لكل بوصة مربعة مطلقًا معتمدة من جهات خارجية |
| عوامل تدريج المحولات |
95,000 مللي فولت/رطل لكل بوصة مربعة لنطاق 100 رطل لكل بوصة مربعة مطلقًا 38,000 مللي فولت/رطل لكل بوصة مربعة لنطاق 250 رطل لكل بوصة مربعة مطلقًا 19,000 مللي فولت/رطل لكل بوصة مربعة لنطاق 500 رطل لكل بوصة مربعة مطلقًا 9,500 مللي فولت/رطل لكل بوصة مربعة لنطاق 1000 رطل لكل بوصة مربعة مطلقًا 3,800 مللي فولت/رطل لكل بوصة مربعة لنطاق 2500 رطل لكل بوصة مربعة مطلقًا 1,900 مللي فولت/رطل لكل بوصة مربعة لنطاق 5000 رطل لكل بوصة مربعة مطلقًا 950 مللي فولت/رطل لكل بوصة مربعة لنطاق 10,000 رطل لكل بوصة مربعة مطلقًا |
| مرجع التدريج | يفترض +0.5 فولت تيار مستمر عند 0 رطل لكل بوصة مربعة مطلقًا و+10.0 فولت تيار مستمر عند قيمة النطاق الكامل |
| الأداء والدقة | |
| الاستجابة الترددية | من 0 إلى 5.5 كيلوهرتز على جميع قنوات الضغط المُهيأة |
| الدقة عند +25 درجة مئوية | ضمن +/- 0.5% من النطاق الكامل (9.5 فولت: من +0.5 إلى +10.0 فولت) |
| الدقة عبر نطاق درجات الحرارة | ضمن +/- 1.0% من النطاق الكامل ضمن نطاق -30 درجة مئوية إلى +65 درجة مئوية |
| المتغيرات المقاسة | ضغط التفريغ، ضغط السحب، الضغط الأقصى، الضغط الأدنى، نسبة الانضغاط، أقصى انضغاط للقضيب، أقصى شد للقضيب، درجة انعكاس حركة القضيب |
| مخارج الإشارة | |
| توصيلات الخرج المخزن مؤقتًا | موصل محوري واحد محمي من قصر الدائرة لكل قناة (اللوحة الأمامية) |
| ممانعة الخرج المخزنة مؤقتًا | 550 أوم |
| إزاحة الإشارة المخزنة مؤقتًا | معكوس إلكترونيًا ومزاح بمقدار -2.265 فولت تيار مستمر |
| الحدود البيئية | |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| رطوبة الجو المحيط | 95% دون تكاثف |
| الأبعاد الميكانيكية والوزن | |
| أبعاد جهاز المراقبة الرئيسي | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) |
| وزن جهاز المراقبة الرئيسي | 0.91 كجم (2.0 رطل) |
| أبعاد وحدة الإدخال/الإخراج الخلفية | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| وزن وحدة الإدخال/الإخراج الخلفية | 0.20 كجم (0.44 رطل) |
| الوزن الإجمالي للتجميع | 1.11 كجم (2.44 رطل) الوزن الإجمالي للنظام |
| متطلبات مساحة الحامل | فتحة أمامية واحدة كاملة الارتفاع (للمراقبة) وفتحة خلفية واحدة كاملة الارتفاع (للإدخال/الإخراج) |
| نوع الموصل / الموقع | تعيين الوظيفة |
| مقابس محورية للوحة الأمامية (1-4) | نقاط إخراج ديناميكية مخزنة مؤقتًا لإجراء التحقق باستخدام راسم الذبذبات |
| أطراف توصيل البراغي الخلفية للوحدة 143729-01 | مدخلات إشارات محولات المجال وتوزيع جهد الإثارة +23.0 فولت تيار مستمر |
ما وظيفة نظام الوحدة 3500/77M-03-00؟
تراقب ملفات ضغط الأسطوانة الديناميكية وأحمال القضيب لحماية الضواغط الصناعية الترددية وتشخيصها.
لماذا تُعد البطاقة الخلفية 143729-01 ضرورية لهذا النظام؟
تُعد 143729-01 وحدة إدخال/إخراج ضغط الأسطوانة الإلزامية، إذ تضم أطراف التوصيل الميدانية الفعلية ودوائر طاقة المستشعر.
كم عدد قنوات إدخال المستشعر التي تدعمها مجموعة الوحدات المدمجة هذه؟
يوفر نظام المراقبة بنية معالجة وكتل توصيل للتعامل مع خط واحد إلى 4 خطوط محولات طاقة مستقلة.
ما أنواع مستشعرات الضغط التي يمكن توصيلها ببطاقة 143729-01؟
صُممت خصيصًا لقبول محولات طاقة معتمدة من جهات خارجية ذات جهد موجب، ومعايرة بوحدات الضغط المطلق (psia).
ما حسابات المعلمات التي تتطلب إدخال الأبعاد الفيزيائية للآلة؟
تدمج حسابات ذروة ضغط القضيب، وذروة شد القضيب، ودرجة انعكاس القضيب، الأشكال الموجية الآنية مع بيانات هندسية ميكانيكية مخزنة.
ما مواصفة الطاقة لإثارة المستشعر في البطاقة الخلفية؟
توفر الوحدة الخلفية +23.0 +/- 0.8 فولت تيار مستمر على كل قناة، مع حماية بواسطة دائرة تحدّ التيار عند 24.5 ملي أمبير.
ما قيمة ممانعة الدخل الكهربائية القياسية الموجودة في قنوات الإدخال/الإخراج؟
تتميز القنوات المادية بمعدل اسمي لممانعة دخل كهربائية داخلية يبلغ 50 كيلوأوم.
هل المخارج المحورية الأمامية ذات العازل مطابقة لموجة دخل المستشعر الخام؟
لا، فالمخارج الأمامية ذات العازل الإلكتروني معكوسة ومزاحة بمقدار -2.265 فولت تيار مستمر بسبب توجيه وحدة إدخال/إخراج ضغط الأسطوانة.
ما الحد الأقصى للاستجابة الترددية للإشارة في قنوات تتبع الضغط؟
يمتد نطاق الاستجابة الترددية المستمرة من 0 إلى 5.5 كيلوهرتز عبر جميع القنوات النشطة.
هل يمكن لمجموعة الشاشة الكاملة أن تعمل في بيئات تحت الصفر؟
نعم، الوحدة الأمامية وبطاقة الإدخال/الإخراج الخلفية محددتان بالكامل للعمل في البيئات الصناعية المحيطة وصولًا إلى -30 درجة مئوية.
