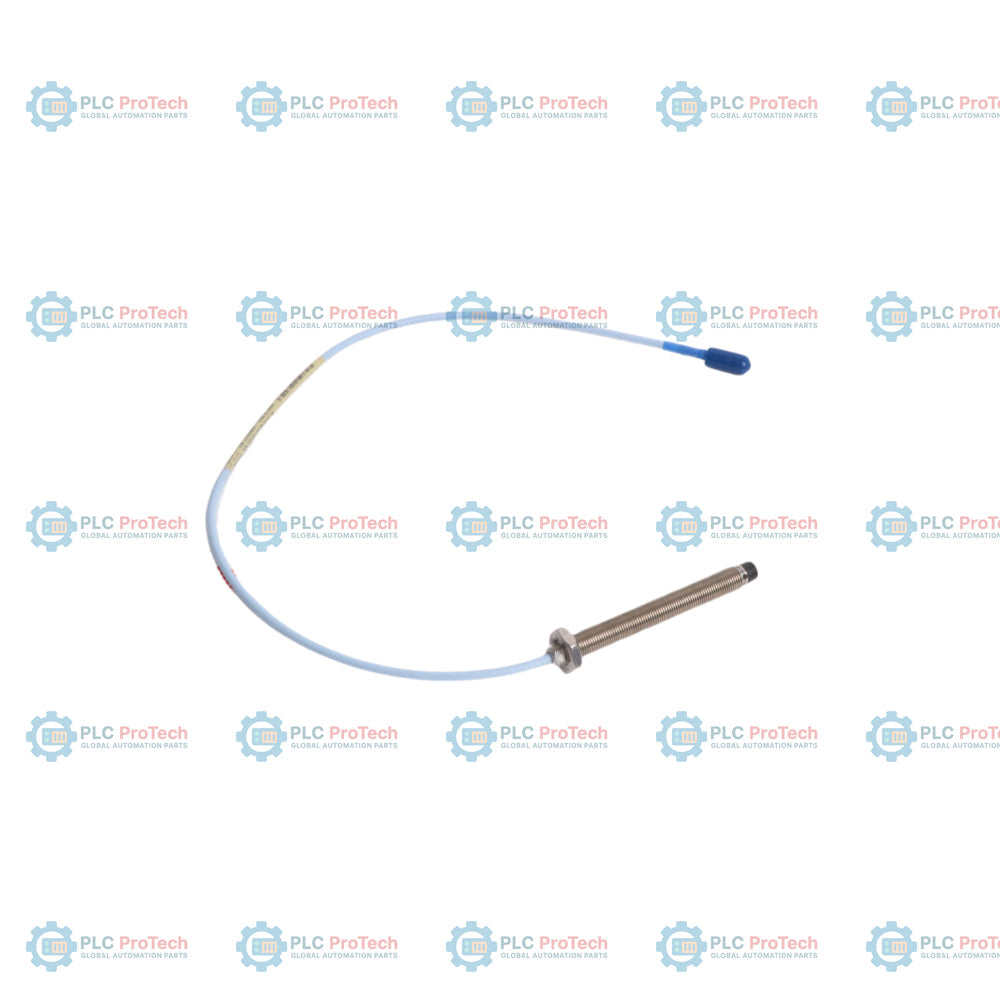

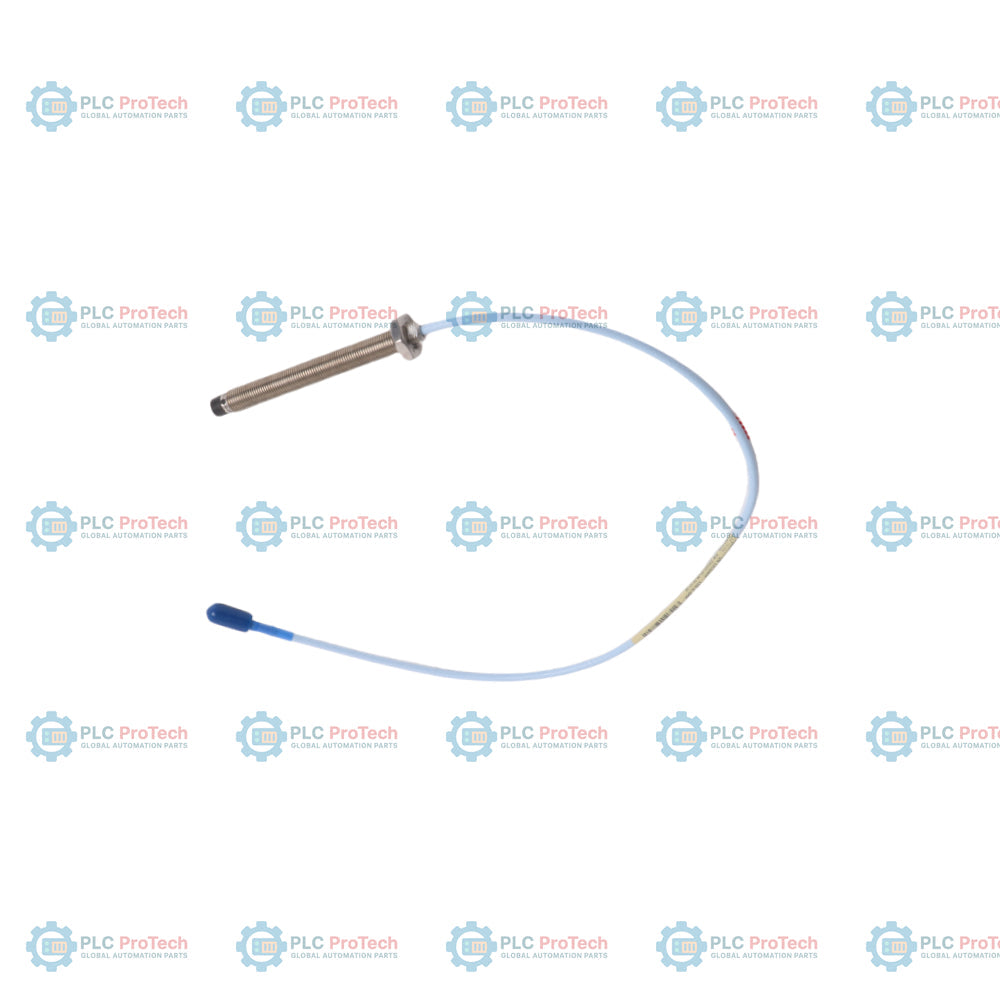

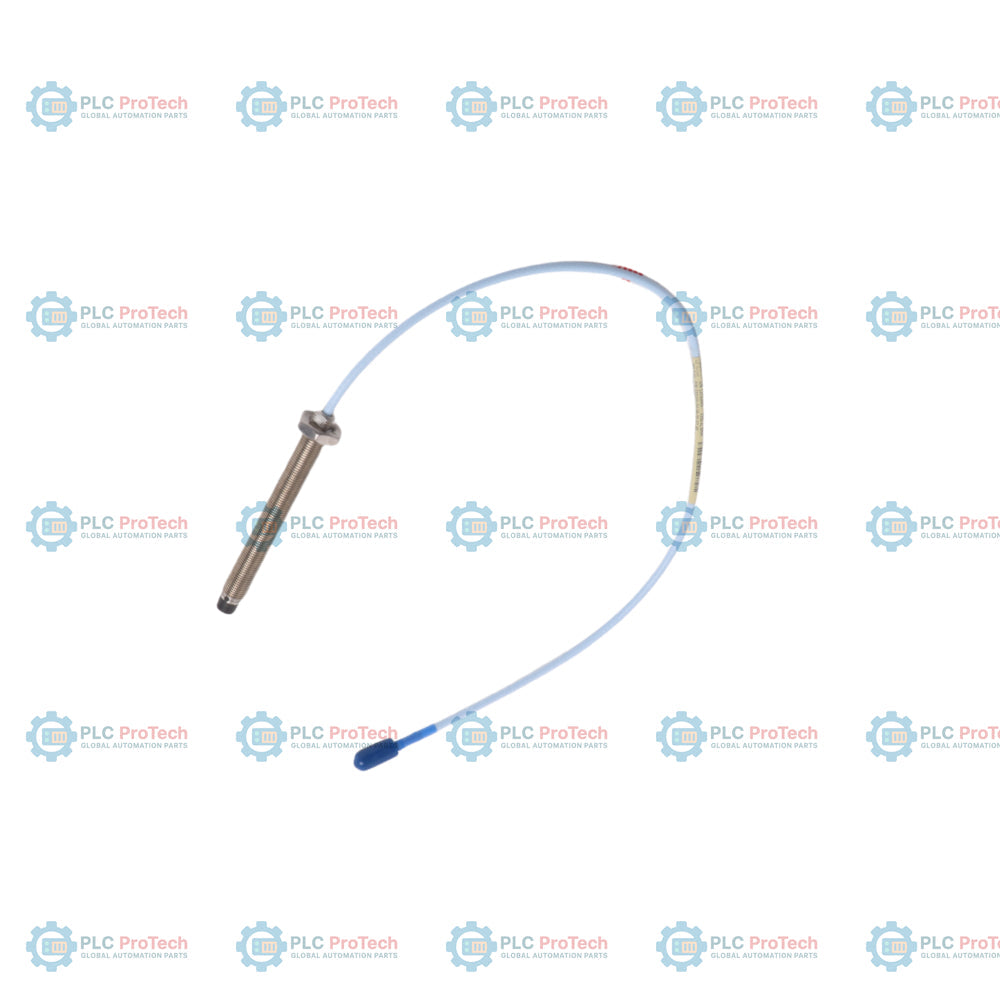

إن 330103-00-09-05-02-00 هو مسبار تقارب متري Bently Nevada 3300 XL بمقاس 8 مم، مزود بسن لولبي M10 x 1 ومن دون تدريع. ويُحدَّد هذا التكوين بطول غير ملولب يبلغ 0 مم (الخيار 00) وطول إجمالي لهيكل المسبار يبلغ 90 مم (الخيار 09)، ما يجعل جسم المسبار ملولبًا بالكامل. ويتضمن كابلًا قياسيًا بطول 0.5 متر (1.6 قدم) (الخيار 05)، منتهيًا بموصل ClickLoc محوري مصغر، ويُورَّد من دون واقٍ للموصل (الخيار 02). ويُطلب هذا التكوين من دون اعتمادات من الجهات المختصة (الخيار 00) للبيئات القياسية غير الخطرة.
يعمل هذا المسبار كمحوّل طاقة بالتيارات الدوامية، ويوفر نطاقًا خطيًا اسميًا يبلغ 2.0 مم (80 ميل) عند إقرانه بمستشعر تقارب 3300 XL وكابل تمديد متوافقين. ويسمح السن اللولبي القياسي M10 x 1 بالتركيب المباشر في غلاف الآلات الدوارة. وعلى خلاف التكوينات المدرعة مثل السلسلة 330104 أو التجميعات التي تتضمن كابلات ذات حاجز مائع FluidLoc، يوفر هذا الطراز غير المدرع ذي الكابل القياسي تصميمًا ميكانيكيًا بسيطًا ومرنًا للتركيب، مناسبًا للبيئات النظيفة والأغلفة الجافة.
يُستخدم مسبار القرب هذا لمراقبة اهتزاز العمود، والموضع المحوري، والموضع الشعاعي في الآلات الصناعية الدوارة. وتشمل التطبيقات النموذجية مراقبة التوربينات البخارية، والتوربينات الغازية، والمولدات، والضواغط الطاردة المركزية، والمراوح، والمضخات الصناعية للخدمة الشاقة في مرافق توليد الطاقة الكهربائية، ومصانع البتروكيماويات، ومنشآت نقل الغاز الطبيعي.
| مقطع الخيار | قيمة الرمز | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330103-00-09-05-02-00 | مسبار تقارب متري 3300 XL مقاس 8 مم، بدون تدريع |
| A - خيار الطول غير الملولب | 00 | 0 مم (غلاف ملولب بالكامل) |
| B - خيار طول الغلاف الإجمالي | 09 | طول الغلاف 90 مم |
| C - خيار الطول الإجمالي | 05 | 0.5 متر (1.6 قدم) |
| D - خيار الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الوكالة | 00 | لا يلزم الحصول على موافقات |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء | 330103-00-09-05-02-00 |
| نوع المنتج | مسبار تقارب 3300 XL مقاس 8 مم، متري |
| مقاس اللولب | سن لولبي متري M10 x 1 |
| خيار التدريع | بدون تدريع |
| قطر طرف المسبار | 8.0 مم |
| النطاق الخطي | 2.0 مم (80 ميل) |
| معامل القياس الاسمي | 7.87 فولت/مم (200 مللي فولت/ميل) |
| معايرة مادة الهدف | هدف من فولاذ AISI 4140 |
| مادة طرف المسبار | كبريتيد بوليفينيلين (PPS) |
| مادة جسم المسبار | فولاذ مقاوم للصدأ 303 |
| نطاق درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية |
| تصنيف الضغط | مصمم لإحكام ضغط تفاضلي باستخدام حلقة إحكام دائرية من Viton |
| الوزن | 0.15 كجم |
| الأبعاد | 17 مم × 17 مم × 90 مم (الارتفاع × العرض × العمق) |
| مكوّن الموصل | وصف الوظيفة |
|---|---|
| موصل ClickLoc محوري مصغر ذكر (الدبوس المركزي) | توصيل الإشارة السالبة (-) بكابل التمديد |
| موصل ClickLoc محوري مصغر ذكر (الدرع الخارجي) | توصيل مسار التأريض / الرجوع المشترك |
أثناء التركيب، لا تتجاوز الحد الأقصى لطول تعشيق اللولب البالغ 15 مم للولب M10 x 1، لتجنب انحشار غلاف المسبار. حافظ على خلوص جانبي أدنى عن المعدن الإنشائي المجاور يساوي 3.0 أضعاف قطر طرف المسبار (24 مم) على الأقل. أحكم شد موصل ClickLoc المحوري باليد فقط. تجنب تمرير كابل المسبار بالقرب من خطوط الجهد العالي أو الحواف الميكانيكية الحادة دون استخدام قناة حماية قياسية.
متوافق مع RoHS ويحمل علامة CE. بالنسبة إلى هذا التكوين (خيار اعتماد الوكالة 00)، لا تُطلب شهادات المناطق الخطرة (مثل ATEX أو IECEx أو CSA) ولا تُضمَّن.
