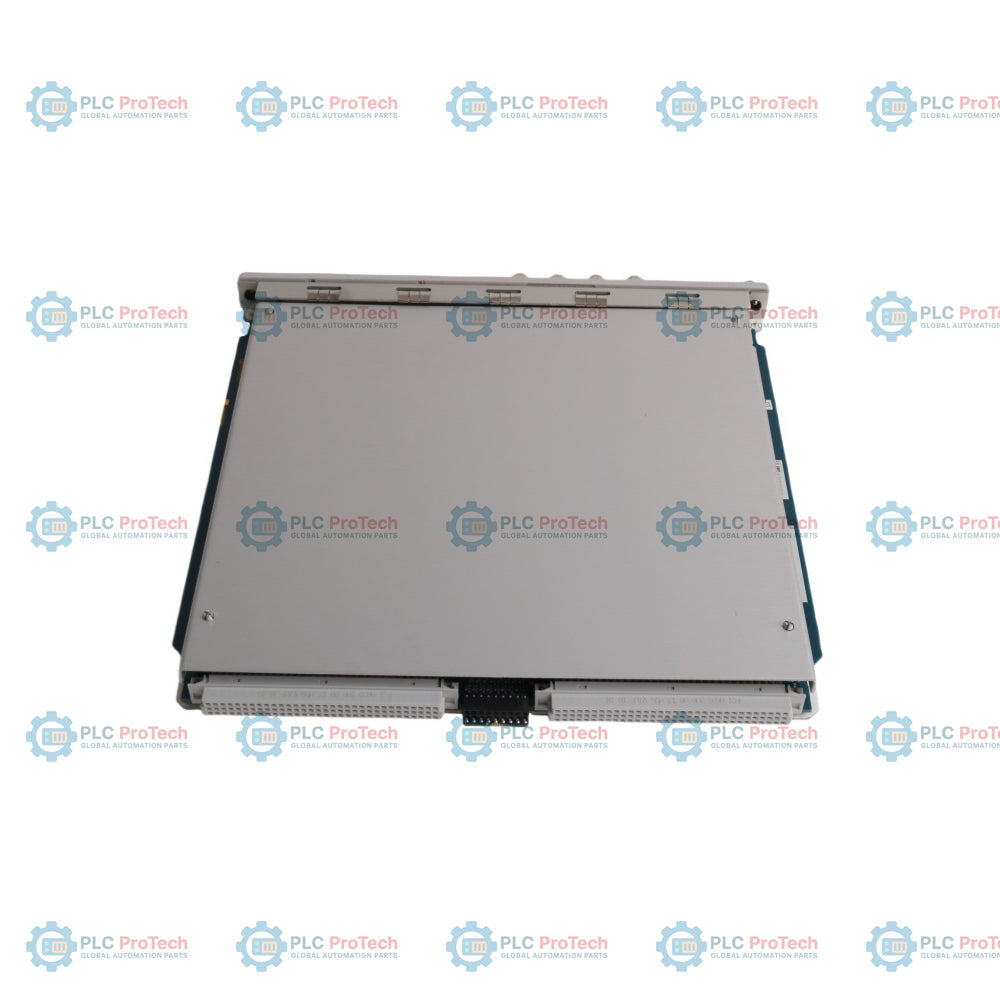

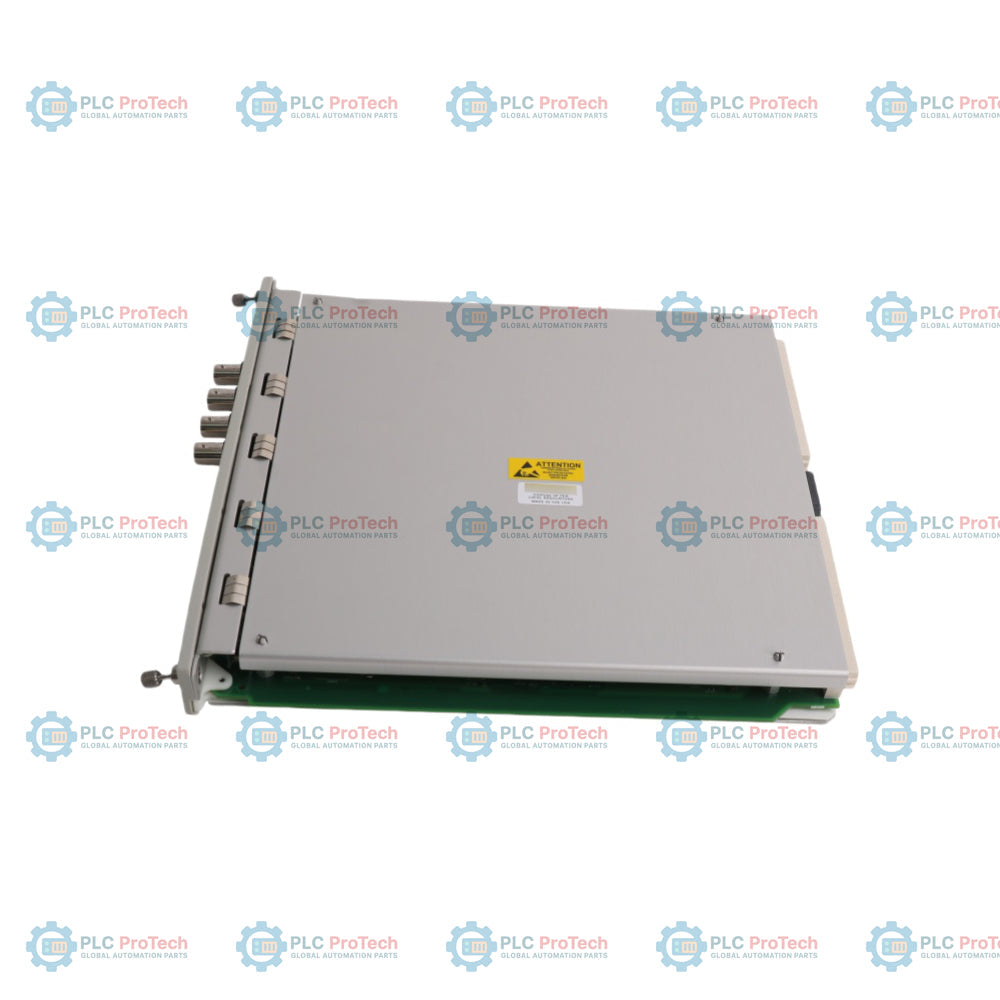

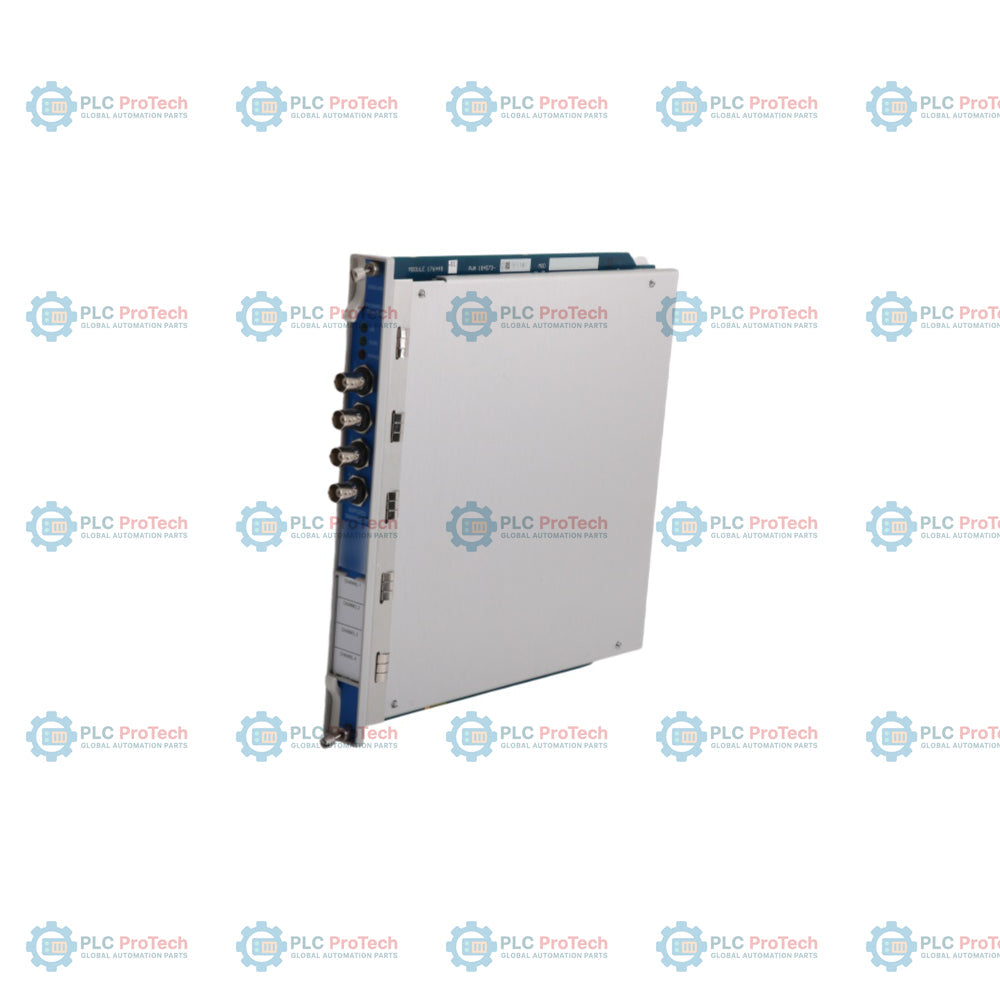

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/77M-03-00 176449-07
Country of origin:الولايات المتحدة
نوع المنتج: مراقب ضغط الأسطوانة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1110ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يعمل 3500/77M-03-00 كنظام تشخيص كامل للضاغط بارتفاع كامل، إذ يجمع بين وحدة مراقبة المعالجة الأمامية 176449-07 ووحدة إدخال/إخراج ضغط الأسطوانة المطابقة في اللوحة الخلفية مع أطراف إنهاء داخلية. تقبل هذه المجموعة المتكاملة ذات القنوات الأربع مدخلات ديناميكية متوازنة من محولات ضغط معتمدة من جهات خارجية ذات جهد موجب (psia)، والمثبتة على الآلات الترددية. تنفّذ بطاقة المعالجة الأمامية 176449-07 تكييفًا متقدمًا ومتوازيًا للإشارات لمعالجة ثمانية متغيرات مقاسة لكل قناة، مع تتبّع ضغط السحب، وضغط الطرد، وحدود القمم القصوى/الدنيا، ونسب الانضغاط في الوقت الفعلي. وفي الوقت نفسه، توجّه بطاقة الواجهة الخلفية الإشارات الخام، وتؤرّض الشاشات الواقية، وتوزّع دوائر طاقة المرسلات الداخلية. ومن خلال مقارنة البيانات المباشرة بنقاط ضبط التنبيه والخطر المستقلة، يضمن نظام المراقبة المزدوج هذا حماية موثوقة للآلات وتنفيذًا آليًا لإيقاف الطوارئ للأصول الترددية.
| المعلمة | تفاصيل المواصفات |
|---|---|
| الشركة المصنّعة | بنتلي نيفادا (بيكر هيوز) |
| طراز النظام | 3500/77M-03-00 |
| مكوّن الوحدة الأمامية | اللوحة الرئيسية 176449-07 |
| مكوّن الوحدة الخلفية | وحدة إدخال/إخراج ضغط الأسطوانة (إنهاءات داخلية) |
| نوع المنتج | نظام كامل لمراقبة ضغط الأسطوانة الترددية |
| عدد مداخل القنوات | من قناة واحدة إلى 4 قنوات لمحولات ضغط من طرف ثالث ذات جهد موجب (رطل/بوصة مربعة مطلقة) |
| نطاق معامل القياس (100 رطل/بوصة مربعة مطلقة) | 95,000 مللي فولت/رطل لكل بوصة مربعة |
| نطاق معامل القياس (250 رطل/بوصة مربعة مطلقة) | 38,000 مللي فولت/رطل لكل بوصة مربعة |
| نطاق معامل القياس (500 رطل/بوصة مربعة مطلقة) | 19,000 مللي فولت/رطل لكل بوصة مربعة |
| نطاق معامل القياس (1000 رطل/بوصة مربعة مطلقة) | 9,500 مللي فولت/رطل لكل بوصة مربعة |
| نطاق معامل القياس (2500 رطل/بوصة مربعة مطلقة) | 3,800 مللي فولت/رطل لكل بوصة مربعة |
| نطاق معامل القياس (5000 رطل/بوصة مربعة مطلقة) | 1,900 مللي فولت/رطل لكل بوصة مربعة |
| نطاق معامل القياس (10,000 رطل/بوصة مربعة مطلقة) | 950 مللي فولت/رطل لكل بوصة مربعة |
| معايرة جهد المحول | يفترض +0.5 فولت تيار مستمر عند 0 رطل/بوصة مربعة مطلقة و+10.0 فولت تيار مستمر عند قيمة الضغط المطلقة للنطاق الكامل |
| ممانعة دخل النظام | 50 كيلوأوم |
| استجابة تردد القناة | من 0 إلى 5.5 كيلوهرتز على جميع قنوات الضغط المهيأة |
| دقة الضغط (عند +25 درجة مئوية) | ضمن ±0.5% من النطاق الكامل لمحول الضغط (9.5 فولت: من +0.5 إلى +10.0 فولت) |
| دقة الضغط (النطاق الكامل) | ضمن ±1.0% من النطاق الكامل لمحول الضغط بين -30 و+65 درجة مئوية |
| استهلاك طاقة النظام | 7.8 واط عند تشغيل مصادر المحولات بالحمل الكامل |
| خرج طاقة المحول | +23.0 ± 0.8 فولت تيار مستمر |
| حماية تحديد تيار المحول | تحديد التيار عند 24.5 مللي أمبير لكل قناة على حدة |
| المخارج المخزنة في اللوحة الأمامية | معكوسة ومزاحة بمقدار -2.265 فولت تيار مستمر بسبب تحجيم شبكة الإدخال/الإخراج الخلفية |
| ممانعة الخرج المخزّن | 550 أوم (محمية من قصر الدائرة) |
| نطاق درجة حرارة التشغيل | -30 إلى +65 درجة مئوية (-22 إلى +150 فهرنهايت) |
| نطاق درجة حرارة التخزين | -40 إلى +85 درجة مئوية (-40 إلى +185 فهرنهايت) |
| تحمل النظام للرطوبة | رطوبة نسبية 95%، دون تكاثف |
| وزن وحدة المعالجة الأمامية | 0.91 كجم (2.0 رطل) |
| حجم وحدة المعالجة الأمامية | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) |
| وزن وحدة الإدخال/الإخراج الخلفية | 0.20 كجم (0.44 رطل) |
| حجم وحدة الإدخال/الإخراج الخلفية | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| متطلبات الفتحة الأمامية للهيكل | فتحة أمامية واحدة كاملة الارتفاع |
| متطلبات الفتحة الخلفية للهيكل | فتحة خلفية واحدة كاملة الارتفاع مباشرة خلف الوحدة الأمامية |
| موقع واجهة الموصل | الوظيفة وتعيين الأطراف |
|---|---|
| المقابس المحورية في اللوحة الأمامية | مخارج محولات القنوات من 1 إلى 4، معكوسة ومخزنة، مستقلة ومحمية من قصر الدائرة |
| الإنهاءات الداخلية للبطاقة الخلفية | كتل أطراف متعددة النقاط لتوصيلات مستشعرات المجال، ووصلات التأريض الواقية، وحلقات الطاقة |
ما المكونات التي يتضمنها رقم الجزء 3500/77M-03-00؟
هذه مجموعة مقترنة مسبقًا تتضمن بطاقة مراقبة المعالجة الأمامية 176449-07 ووحدة إدخال وإخراج ضغط الأسطوانة الخلفية مع كتل إنهاء داخلية.
كيف تتصل البطاقة الأمامية والبطاقة الخلفية داخل النظام؟
تُركَّب البطاقتان في موقع الفتحة الفعلي نفسه من جانبين متقابلين للهيكل، وتكملان حلقات التوصيل عبر مجموعة اللوحة الخلفية المدمجة للحامل.
ما نوع إدخال المستشعر المحدد الذي تعالجه هذه المجموعة المدمجة؟
صُمم النظام لمعالجة الإشارات الواردة من محولات ضغط مطلقة معتمدة ذات جهد موجب من جهات خارجية (psia).
لماذا تُعكس مخارج اللوحة الأمامية المُخزَّنة مؤقتًا؟
تطبق دوائر الإدخال والإخراج الخاصة بإنهاء التوصيلات الداخلية في الجانب الخلفي إزاحة مقياس إلكترونية، ما يؤدي إلى عكس مخارج التشخيص الأمامية وإزاحتها بمقدار -2.265 فولت تيار مستمر.
ما معلمات الحجرة المحددة التي تديرها أجهزة المعالجة الأمامية؟
تحسب البطاقة ضغط التصريف، وضغط السحب، والضغط الأقصى، والضغط الأدنى، ونسبة الانضغاط المطلقة لكل حجرة نشطة.
كيف ينشئ النظام قياسات القضيب بين القنوات؟
تجمع وحدة معالجة الإشارات الأمامية مدخلات قنوات الضغط المباشرة مع الخصائص الميكانيكية التي يضبطها المستخدم لتتبع أقصى انضغاط للقضيب وشده وزوايا الانعكاس.
ما مستوى حماية الطاقة المدمجة المتاح لأجهزة القياس الميدانية؟
توفر واجهة الجانب الخلفي طاقة ميدانية بجهد +23.0 فولت تيار مستمر، مزودة بدائرة تحديد تيار أمان مضبوطة على 24.5 مللي أمبير لكل قناة.
هل يمكن استخدام هذه المجموعة من الوحدة الأمامية والخلفية مع حواجز المناطق الخطرة؟
يتضمن التعيين -03-00 كتل إنهاء داخلية قياسية من دون حواجز مدمجة، وهي مخصصة لتوصيلات الكابلات الميدانية العامة أو غير المزودة بحواجز.
كم عدد الفتحات التي تشغلها مجموعة المراقبة الكاملة هذه في حامل 3500؟
تشغل المجموعة موقع فتحة واحدًا كامل الارتفاع في مقدمة الحامل وموقع فتحة واحدًا كامل الارتفاع في اللوحة الخلفية.
ما أقصى درجة حرارة تشغيل مسموح بها لهذه المجموعة من الأجهزة؟
البطاقتان الأمامية والخلفية المقترنتان مصنفتان بالكامل للعمل في درجات حرارة بيئية تصل إلى +65 درجة مئوية.
