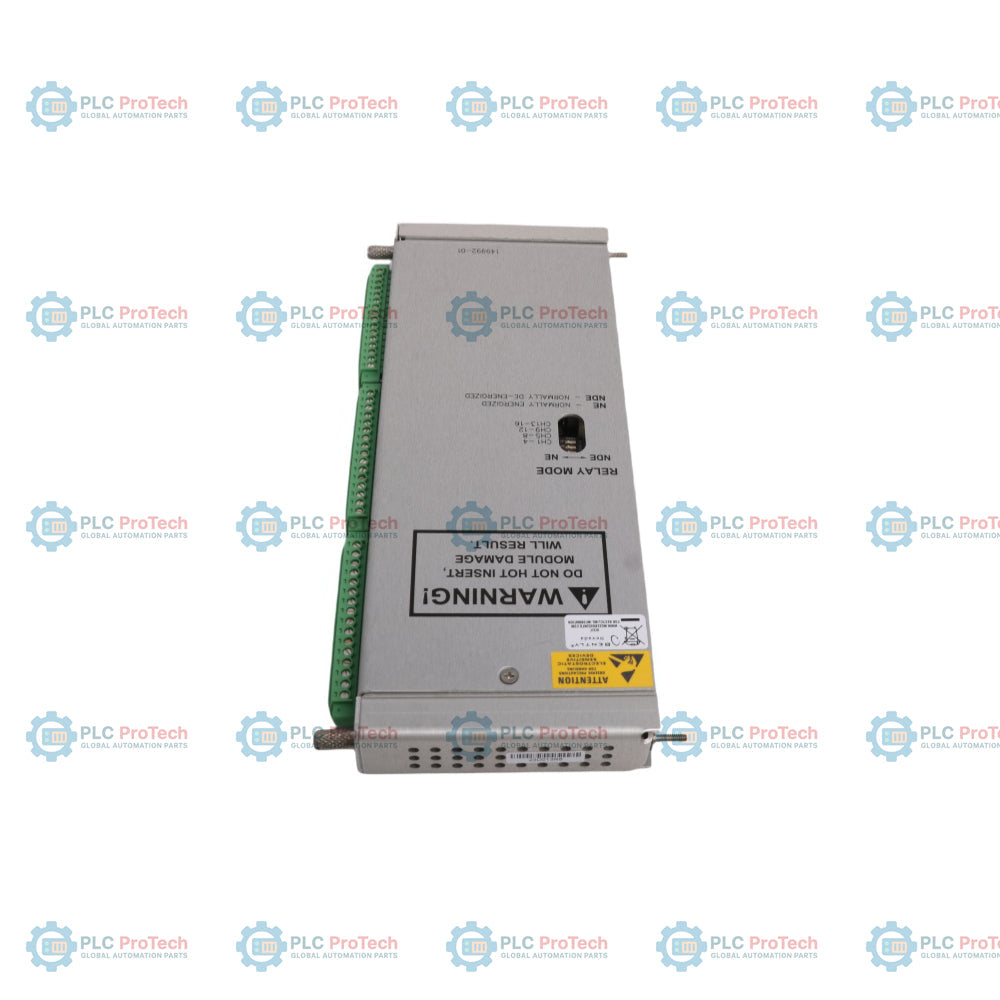

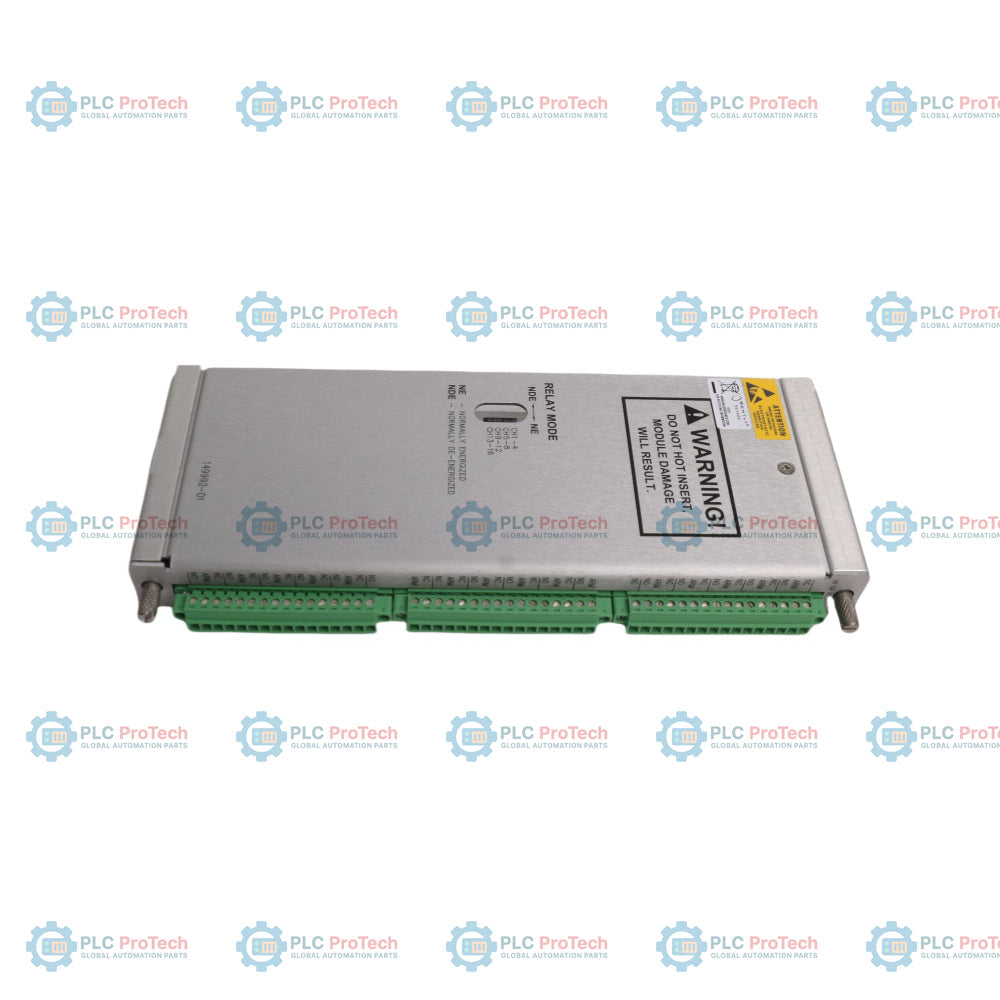

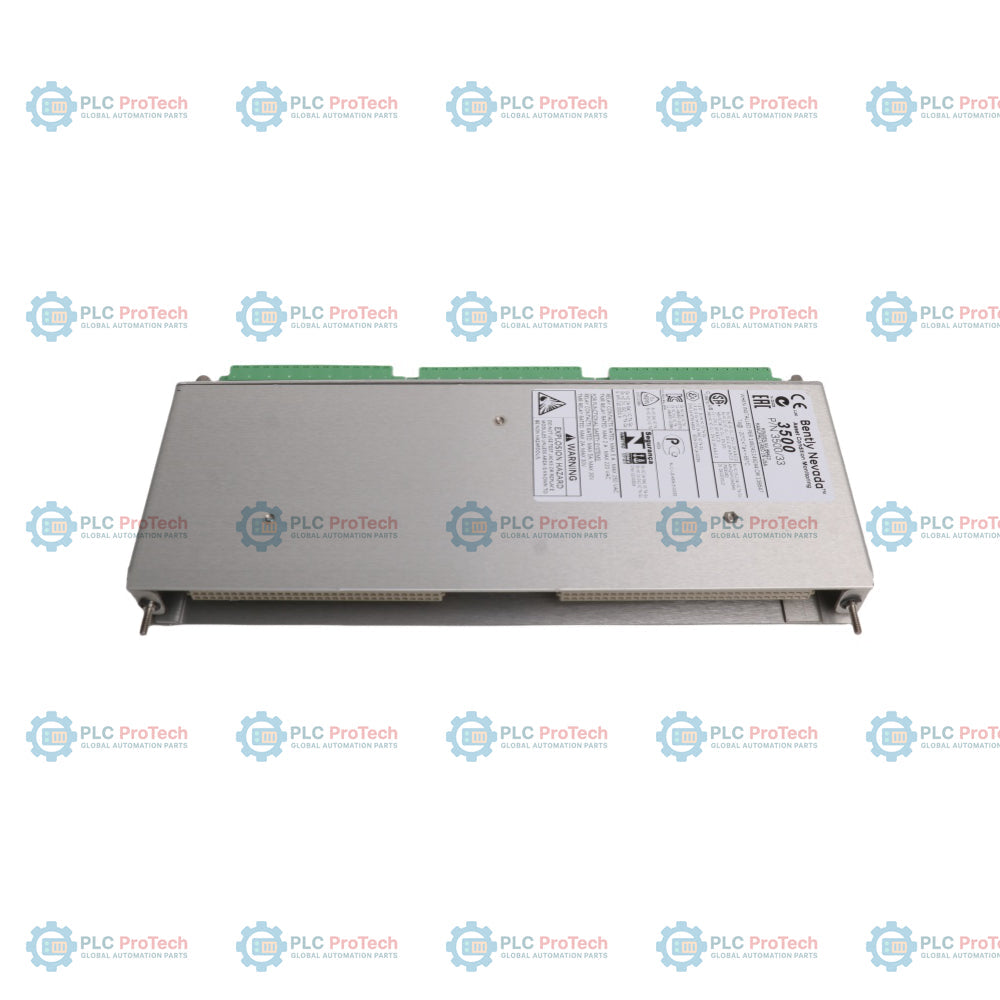

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/33-03-00 149992-03
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إخراج التتابع
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1230ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يعد Bently Nevada 3500/33-03-00 149992-03 وحدة إخراج مرحل بارتفاع كامل مكونة من 16 قناة مصممة لتوفير تصويت أمان قابل للبرمجة متقدم ومنطق تشغيل الإنذار لنظام حماية الآلات 3500 Series. كتركيب مصنع منخفض التيار، يتميز 3500/33-03-00 149992-03 بجهات اتصال مرحل مطلية بالذهب مصممة خصيصًا لضمان أقصى درجات سلامة الاتصال ومنع أكسدة السطح في تطبيقات الإشارة منخفضة الطاقة. كل من مخرجاته الستة عشر المستقلة تمتلك منطق تشغيل الإنذار مخصص، مما يسمح للمشغلين ببرمجة بوابات منطقية AND/OR مركبة معقدة باستخدام حالات التنبيه، الخطر، أو غير موافق التي تم جمعها من أي وحدة مراقبة اهتزاز، موضع، أو درجة حرارة عبر الرف. هذا الحل المدمج من الأجهزة والبرمجيات يعمل كجسر طوارئ موثوق للغاية، يتم التصويت عليه بواسطة الأجهزة، بين الأصول الدوارة الحرجة في المصنع وأنظمة التحكم الموزعة الخارجية (DCS)، وحدات التحكم المنطقية القابلة للبرمجة (PLC)، أو أنظمة الإيقاف الطارئ (ESD).
| رمز الطلب / رقم جزء المكون | الوصف |
|---|---|
| 3500/33-03-00 | تجميع وحدة المرحل 16 قناة كاملة مع مرحلات التيار المنخفض، بدون موافقات وكالات. |
| A: 03 | خيار وحدة المرحل ذات التيار المنخفض (تستخدم وحدة الإخراج ذات التلامس الذهبي). |
| B: 00 | خيار الموافقة الوكالية: لا يوجد. |
| 149992-03 | مكون اللوحة الرئيسية: وحدة مرحل رئيسية ذات 16 قناة ذات تيار منخفض مع تلامس مطلي بالذهب. |
| فئة المعلمة | تفاصيل المواصفات |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| التسمية المجمعة | 3500/33-03-00 149992-03 |
| نوع الوحدة | وحدة مرحل 16 قناة (نسخة التيار المنخفض المطلية بالذهب) |
| استهلاك الطاقة | 5.8 واط نموذجي |
| نوع تلامس المرحل | تلامس أحادي القطب، رمي مزدوج (SPDT) / تلامس مطلي بالذهب |
| أدنى حمل للتلامس | 1 فولت، 1 مللي أمبير كحد أدنى |
| أقصى حمل للتلامس | 30 فولت تيار مستمر عند 2 أمبير مقاومة / 48 فولت تيار مستمر عند 0.2 أمبير مقاومة / 125 فولت تيار مستمر عند 0.1 أمبير مقاومة / 250 فولت تيار متردد عند 2 أمبير مقاومة |
| وضع تشغيل التلامس | مفتاح مدمج قابل للاختيار بين عادة غير مفعّل (NDE) أو عادة مفعّل (NE) |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة النسبية | 95%، غير مكثف |
| أبعاد البطاقة الرئيسية | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) |
| أبعاد بطاقة الإدخال/الإخراج | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| وزن الوحدة الرئيسية | 0.82 كجم (1.8 رطل) |
| وزن وحدة الإدخال/الإخراج | 0.41 كجم (0.9 رطل) |
تسهل قراءات التشخيص في الأمام والإنهاءات الفيزيائية في الخلف تتبع واجهات مميزة:
| معرف المكون | الوصف الوظيفي / التعيين |
|---|---|
| مصباح OK LED | ضوء صحة اللوحة الأمامية؛ يظل أخضر ثابتًا عندما تعالج خوارزميات البرمجيات الداخلية بشكل طبيعي. |
| مصباح TX/RX LED | ضوء الاتصال في اللوحة الأمامية؛ يومض بسرعة للدلالة على حركة بيانات رقمية نشطة في اللوحة الخلفية. |
| مصابيح CHALRM (1 - 16) | أضواء حالة القناة؛ تضيء مصابيح LED مستقلة مباشرة عند تشغيل قناة مرحل محددة. |
| جهات اتصال كتلة المحطات الخلفية | تجميع دبابيس اتصال اللوحة الخلفية للإدخال/الإخراج للخطوط المشتركة (COM)، المفتوحة عادة (NO)، والمغلقة عادة (NC). |
| مفاتيح وضع المرحل | مفاتيح مدمجة متعددة المواقع ذات رمي مزدوج تعين حالات القناة الفردية إلى NDE أو NE. |
ما هي العلاقة الوظيفية بين رمز 3500/33-03-00 ورقم الجزء 149992-03؟
الـ 3500/33-03-00 يمثل رقم نموذج الطلب الكامل للمصنع الذي يحدد نظام مرحلات بـ 16 قناة مهيأ لتطبيقات التيار المنخفض، بينما 149992-03 هو رقم الجزء الدقيق للمصنع المطبوع على لوحة المعالج الرئيسية ذات التيار المنخفض المادية المدرجة في ذلك التركيب المحدد.
لماذا الطلاء بالذهب مهم لجهات الاتصال على هذه الوحدة؟
الطلاء بالذهب ضروري للدوائر ذات التيار المنخفض (حتى 1 فولت، 1 مللي أمبير) لأن جهات الاتصال الفضية العادية تطور طبقات أكسدة على السطح مع مرور الوقت تحت الأحمال الكهربائية المنخفضة، بينما الذهب يقاوم التلف لضمان مسار اتصال نظيف.
هل يمكنني إجراء تبديل ساخن على هذه الوحدة أثناء تشغيل مراقبة الآلات بنشاط؟
نعم، تتميز الوحدة بهيكلية قابلة للتبديل الساخن بالكامل، مما يسمح لفرق الصيانة بإزالة أو إدخال البطاقة في الفتحة دون فصل التيار أو التسبب في انقطاعات الإشارة على قنوات المراقبة المجاورة.
هل يوفر طلب واحد من هذا المنتج كل من المعالج الأمامي ولوحة الطرف الخلفية؟
عند شرائه كمجموعة فائضة أو مجموعة احتياطية كاملة وفقًا لمواصفات المصنع هذه، يشير عادةً إلى البطاقة الرئيسية؛ تأكد من التحقق مما إذا كان لوحة النظام الخاصة بك تتطلب أيضًا كتلة إنهاء داخلية خلفية مطابقة رقم 149986-01.
