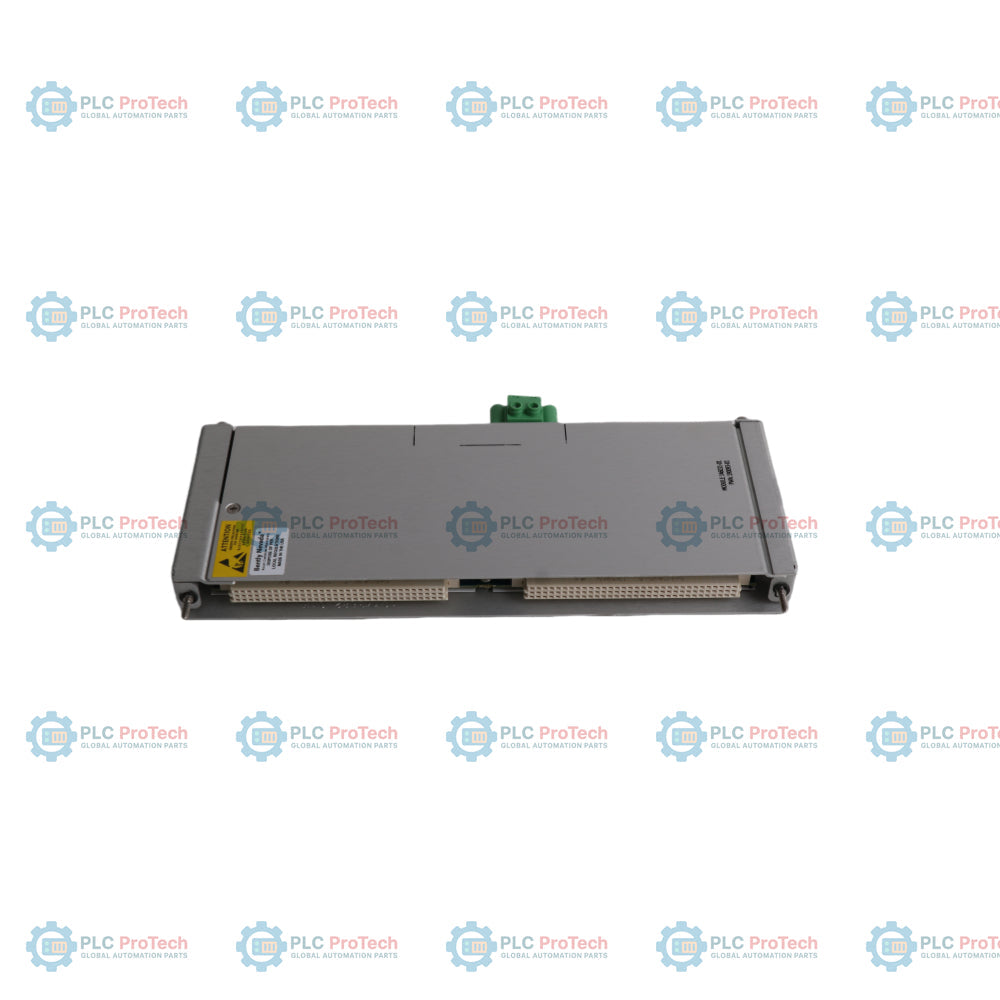

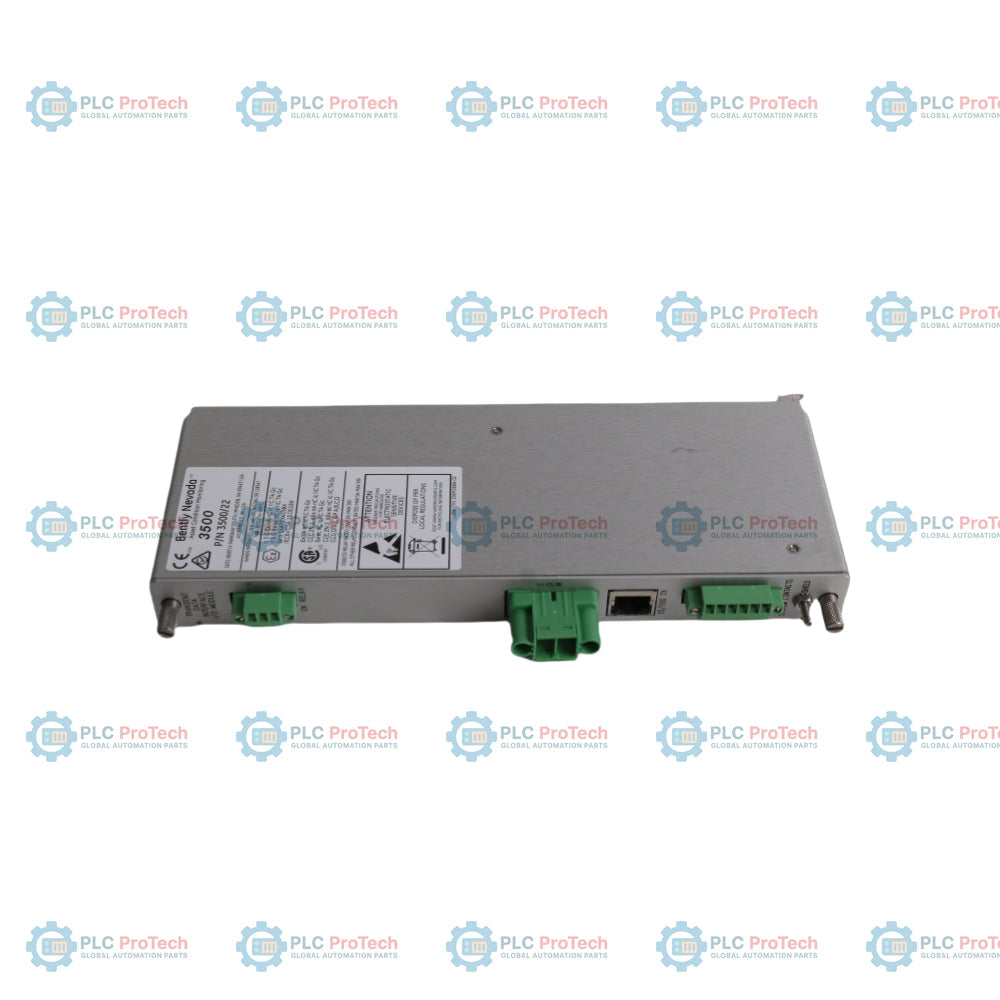

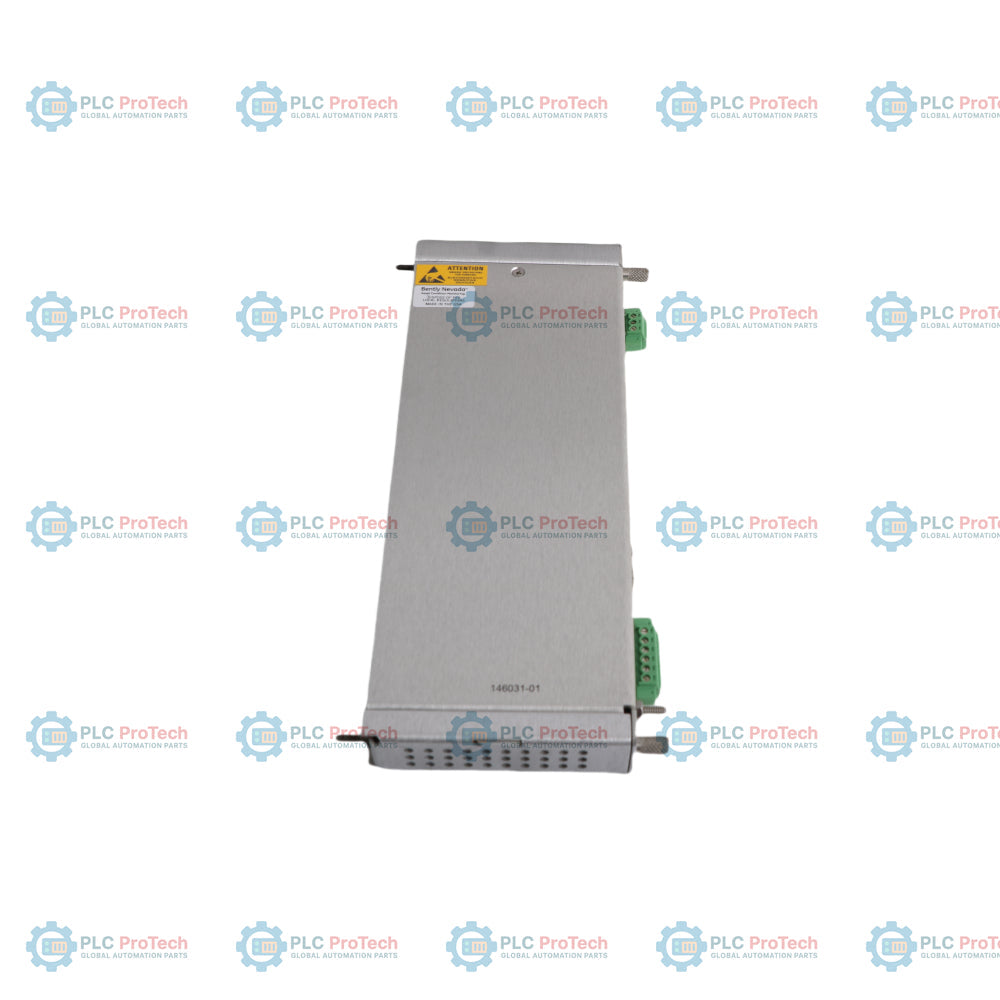

وحدة الإدخال/الإخراج Bently Nevada 146031-01 3500/22M ‏10Base-T/100Base-TX

وحدة الإدخال/الإخراج Bently Nevada 146031-01 3500/22M ‏10Base-T/100Base-TX

تبقى فقط 7 عنصر/عناصر في المخزون

  • الشركة المصنعة: Bently Nevada

  • رقم المنتج: 146031-01 3500/22M

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدة إدخال/إخراج 10Base-T/100Base-TX

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 200ج

  • Dimensions: 25 سم × 23.5 سم × 4.1 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

تُعد Bently Nevada 146031-01 وهي وحدة إدخال/إخراج 10Base-T/100Base-TX مصممة لربط وحدة واجهة البيانات العابرة 3500/22M (TDI) ببرنامج المضيف عبر Ethernet في أنظمة حماية الآلات ومراقبة الحالة. وتوجد في فتحة خلفية بارتفاع كامل في حامل 3500، وتضم واجهة Ethernet نحاسية RJ-45 متوافقة مع معايير IEEE 802.3 لدعم بروتوكول BN للمضيف وبروتوكول BN TDI عبر TCP/IP. توفر الوحدة واجهات فعلية خارجية لتلامسات النظام، بما في ذلك مدخلات مضاعفة الفصل ومنع الإنذار وإعادة ضبط الحامل، بالإضافة إلى مرحل OK مدمج وطرف تأريض خارجي مشترك للإشارة مكوّن من دبابيس.

الميزات

  • تدمج وصلة Ethernet نحاسية RJ-45 ‏10Base-T/100Base-TX ذات استشعار تلقائي.
  • تتضمن مرحل OK مدمجًا للإشارة إلى حالة الحامل.
  • توفر أطراف إدخال تلامس النظام لوظائف مضاعفة الفصل، ومنع الإنذار، وإعادة ضبط الحامل.
  • تتضمن طرفًا مشتركًا للإشارة مكوّنًا من دبابيس لتوصيل تأريض الأجهزة.
  • تتميز بكابتات شرر مدمجة لحماية نقاط تلامس المرحل.

التطبيقات

  • جمع البيانات الديناميكية اللحظية لبيانات الحالة المستقرة والبيانات العابرة في أنظمة حماية الآلات 3500.
  • واجهة اتصال Ethernet بين حوامل 3500 وبرنامج System 1 لمراقبة الحالة والتشخيص.
  • تهيئة النظام عن بُعد عبر برنامج تهيئة نظام 3500 باستخدام شبكات TCP/IP.

معلومات الطلب

رقم الجزء / الخيار الوصف
3500/22-AA-BB-CC وحدة واجهة البيانات العابرة ووحدة الإدخال/الإخراج
الخيار B: 01 وحدة إدخال/إخراج Ethernet ‏10Base-T/100Base-TX
الخيار B: 02 وحدة إدخال/إخراج Ethernet ‏100Base-FX (ألياف ضوئية)
الخيار B: 03 وحدة إدخال/إخراج Ethernet ‏10Base-T/100Base-TX مع نقاط تلامس مرحل OK مطلية بالذهب
الخيار B: 04 وحدة إدخال/إخراج Ethernet ‏100Base-FX (ألياف ضوئية) مع نقاط تلامس مرحل OK مطلية بالذهب
قطع الغيار
146031-01 وحدة إدخال/إخراج 10Base-T/100Base-TX
146031-02 وحدة إدخال/إخراج 100Base-FX (ألياف ضوئية)
146031-03 وحدة إدخال/إخراج 100Base-T/100Base-TX مطلية بالذهب
146031-04 وحدة إدخال/إخراج 100Base-FX (ألياف ضوئية) مطلية بالذهب

المواصفات الفنية

الفئة المعلمة المواصفات
عام الشركة المصنِّعة Bently Nevada
  الطراز 146031-01
  الوحدة المتوافقة وحدة واجهة البيانات العابرة 3500/22M (TDI)
  متطلبات مساحة الحامل فتحة خلفية واحدة بارتفاع كامل
الاتصالات نوع Ethernet 10Base-T / 100Base-TX، استشعار تلقائي (متوافق مع IEEE802.3)
  نوع الموصل RJ-45 (بنمط مقبس الهاتف)
  البروتوكولات المدعومة بروتوكول BN للمضيف وبروتوكول BN TDI باستخدام Ethernet TCP/IP
  الحد الأقصى لطول الكابل 100 مترًا (328 قدمًا)
مرحل OK التصنيف القياسي لنقاط التلامس 5 أمبير عند 24 فولت تيار مستمر / 120 فولت تيار متردد، قدرة تبديل 120 واط / 600 فولت-أمبير (الحد الأقصى)
  التشغيل مُنشَّط عادةً
  حماية نقاط التلامس مزودات كبت الشرر
جهات اتصال النظام تلامس مضاعفة الفصل <1 mAdc، تلامس جاف إلى المشترك
  تلامس تثبيط الإنذار <1 mAdc، تلامس جاف إلى المشترك
  تلامس إعادة ضبط الحامل <1 mAdc، تلامس جاف إلى المشترك
بيئي درجة حرارة التشغيل -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
  درجة حرارة التخزين -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
  الرطوبة 95%، دون تكاثف
ميكانيكي الأبعاد (الارتفاع × العرض × العمق) 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة)
  الوزن 0.20 كجم (0.44 رطل)

التوصيلات/الواجهات

دبوس الموصل / الواجهة الوظيفة
مرحل OK رأس توصيل داخلي لإنهاءات نقاط تلامس مرحل OK (نقطة تلامس قابلة للاختيار بين الفتح أو الإغلاق)
COM / المشترك الإشاري موصل ذو طرفين لتوصيل المشترك الإشاري بأرضي الأجهزة
منفذ RJ-45 منفذ Ethernet ‏10Base-T/100Base-TX للتهيئة وجمع البيانات
ملامسات النظام (TM) طرف إدخال مضاعفة الفصل (تلامس جاف إلى المشترك)
ملامسات النظام (INHB) طرف إدخال تثبيط الإنذار (تلامس جاف إلى المشترك)
ملامسات النظام (RST) طرف إدخال إعادة ضبط الحامل (تلامس جاف إلى المشترك)

إرشادات التركيب

  • إرشاد بشأن تسلسل الترقية: عند ترقية حامل 3500 من 3500/20 RIM إلى 3500/22 TDI، أزل وحدة RIM الحالية ووحدة إدخال/إخراج RIM قبل إدخال وحدة إدخال/إخراج TDI الجديدة والوحدة الأمامية TDI لتجنب تلف TDI.
  • تخصيص الفتحة: ثبّت الوحدة في الفتحة الخلفية الوحيدة كاملة الارتفاع الموجودة مباشرة خلف وحدة 3500/22M TDI في الفتحة 1.
  • وصلة التأريض: استخدم موصل المشترك الإشاري ذي الطرفين لتوصيل المشترك الإشاري بنقطة واحدة من أرضي الأجهزة للحامل.
  • ضبط وحدة إدخال الطاقة (PIM): عند توصيل المشترك الإشاري بأرضي الأجهزة عبر وحدة الإدخال/الإخراج، حرّك مفتاح الاختيار الموجود على جانب وحدة إدخال الطاقة (PIM) في اتجاه السهم المميز بـ "HP" لعزل المشترك الإشاري عن أرضي الهيكل.

الامتثال والشهادات

  • EMC: توجيه الجماعة الأوروبية 2014/30/EU؛ EN 61000-6-2، EN 61000-6-4
  • السلامة الكهربائية: توجيه الجماعة الأوروبية 2014/35/EU؛ EN 61010-1
  • RoHS: توجيه الجماعة الأوروبية 2011/65/EU
  • FCC: متوافق مع الجزء 15 من قواعد FCC
  • البحرية: قواعد DNV GL للتصنيف؛ قواعد ABS لشروط التصنيف
  • اعتمادات المناطق الخطرة:
    • cNRTLus: الفئة I، المنطقة 2: AEx/Ex nA nC ic IIC T4 Gc؛ الفئة I، المنطقة 2: AEx/Ex ec nC ic IIC T4 Gc؛ الفئة I، القسم 2، المجموعات A وB وC وD (T4 عند Ta = -20 درجة مئوية إلى +65 درجة مئوية)
    • ATEX/IECEx: Ex II 3 G، Ex nA nC ic IIC T4 Gc، Ex ec nC ic IIC T4 Gc (T4 عند Ta = -20 درجة مئوية إلى +65 درجة مئوية)
Loading product navigation…
Key Features:
#Communication I/O Modules #Machinery Protection Modules

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

وحدة الإدخال/الإخراج Bently Nevada 146031-01 3500/22M ‏10Base-T/100Base-TX

Download Open in new tab

Which physical slot does the module occupy within a 3500 rack system?
The module installs in one full-height rear slot directly behind the main 3500/22M TDI front module.

What maximum cable distance is supported over its Ethernet network connection?
The module supports standard RJ-45 copper Ethernet cabling up to a maximum distance of 100 meters.

What current level do the system contact inputs require to activate functions?
The system contacts operate with dry contact closures to common requiring less than 1 mAdc current.
